Назначение, краткое описание и технические данные

Предназначение – напорная канализация, в том числе ливневая, и водопровод. Обе системы включают насосы (насосные станции), работа которых обеспечивает перемещение воды, другой транспортируемой жидкости или газообразных веществ по трубопроводу.

Примечания:

1. Трубы для сточных вод, отводимых от производственных объектов, должны быть химически устойчивы к транспортируемой среде. Это требование распространяется также на фитинги и уплотнительные кольца канализационной системы.
2. Напорная канализация частного дома обустраивается при необходимости укладки трубопровода большой протяженности или в случае возникновения сложностей с укладкой безнапорной канализационной системы.

Трубы для систем напорных трубопроводов представляют собой изделия темно-серого цвета с гладкими поверхностями, внутренней и наружной. Один конец изделия выполнен в виде раструба. Длина раструбной части, в зависимости от типоразмера, составляет 100-260 мм, длина изделия (без раструба) – 6000 мм. Внутри раструба выполнен паз, в котором установлено резиновое кольцо. При укладке трубопровода гладкий конец одной трубы входит в раструбную часть другой и сжимает (расклинивает) кольцо, создавая герметичное уплотнение в месте стыка. Форма паза исключает любое смещение кольца.

Технические данные выпускаемых заводом «ХЕМКОР» труб:

• диаметр − от 90 мм до 500 мм;
• толщина стенок − от 2,2 мм до 23,7 мм;
• размерное отношение – SDR 41, SDR 33, SDR 26, SDR 21, SDR 17;
• максимально допустимое давление в системе (в атм.) – 6,3-8,0-10,0-12,5-16,0;
• разрешено применение в диапазоне температур 0°С−45°С.

Основные достоинства

Среди основных достоинств труб ПВХ для напорной канализации и водопровода нужно назвать:

• срок службы не менее 50 лет;
• простоту укладки трубопровода благодаря наличию раструба с уплотнительным кольцом – сборка конструкции не требует сварочных работ или использования клея для соединения изделий;
• высокий показатель минимальной длительной прочности (MRS);
• низкий коэффициент шероховатости, что позволяет значительно уменьшить вероятность возникновения засоров;
• отличную ремонтопригодность – работоспособность трубопровода можно быстро восстановить;
• небольшой вес изделий, облегчающий транспортировку и проведение работ по укладке;
• широкий выбор фитингов;
• доступную цену.

Все эти достоинство делают трубы ПВХ самым популярным материалом для устройства систем напорных трубопроводов.

Область применения

Свойства

Назначение этой фасонной части, изготовленной из непластифицированного поливинилхлорида (НПВХ) – устройство разветвления под прямым углом трубопровода. Три стороны изделия заканчиваются раструбной частью, в которую вставляется гладкая часть трубы системы. Водонепроницаемость соединения достигается с помощью расклиненного в раструбе уплотнительного кольца. В зависимости от конфигурации трубопровода раструб, служащий для устройства разветвления, может иметь равный или меньший диаметр с двумя другими. Например, мы предлагаем изделия под трубы диаметра 160 мм с отводом под 90° второстепенной трубы диаметром 110 мм. Все типы размеры этого фасонного изделия из ПВХ, которое выпускает завод «ХЕМКОР», приведены в таблице в разделе каталога «Системы напорных трубопроводов».

Назначение и краткое описание . Назначение этой фасонной части, изготовленной из непластифицированного поливинилхлорида (НПВХ) – устройство разветвления под прямым углом трубопровода. Три стороны изделия заканчиваются раструбной частью, в которую вставляется гладкая часть трубы системы. Водонепроницаемость соединения достигается с помощью расклиненного в раструбе уплотнительного кольца. В зависимости от конфигурации трубопровода раструб, служащий для устройства разветвления, может иметь равный или меньший диаметр с двумя другими. Например, мы предлагаем изделия под трубы диаметра 160 мм с отводом под 90° второстепенной трубы диаметром 110 мм. Все типоразмеры этого фасонного изделия из ПВХ, которое выпускает завод «ХЕМКОР», приведены в таблице в разделе каталога «Системы напорных трубопроводов».

При устройстве трубопроводов возникает необходимость соединить напорную систему с запорной арматурой, чтобы перекрыть поток транспортируемой среды. Патрубок раструбный с металлическим фланцем или аналогичное изделие с ПВХ фланцем используется в том случае, если требуется присоединить гладкий конец трубы. Обе эти фасонные детали также используются для соединения с трубой из другого материала. Для этого на них предусмотрены отверстия под болты, которыми обеспечивается фланцевое соединение.

Эта фасонная деталь выполнена в виде отрезка трубы, один торец которой заканчивается стальным или ПВХ фланцем, другой имеет форму раструба, в котором установлено уплотнительное кольцо. Расклинивание кольца обеспечивает водонепроницаемость соединения. Оба изделия идентичны и выпускаются согласно ГОСТ Р 51613-2000 (стальная часть детали – согласно ГОСТ 12820-20). Завод «ХЕМКОР» производит патрубки, которые имеют маркировку PN10 и могут использоваться в системах с давлением 10 атмосфер. Изделия выпускаются разных размеров, в том числе самых популярных 225х200 мм и 110х100 мм.

Канализационная система SINIKON COMFORT

Шумопоглощающая канализационная система COMFORT является комбинированной системой - трубы производства SINIKON комплектуются фасонными частями производства VALSIR. Трубы SINIKON COMFORT изготовлены из полипропилена со специальными минеральными добавками. Состав материала и увеличенная по сравнению с обычными трубами из РР толщина стенки позволили придать системе COMFORT ряд новых свойств, позволяющих ей успешно конкурировать с лучшими мировыми образцами. Основные отличительные особенности системы:

• отличные шумоизоляционные характеристики;
• повышенная ударопрочность даже при низких температурах;
• устойчивость к воздействию широкого ряда химических веществ;
• конкурентоспособная цена труб.
• уровень шумности системы равен 13 dB(A) при расходе воды равном 2 л/с. Стандартные размеры труб позволяют также комбинировать трубы SINIKON COMFORT с другими типами труб и фасонных частей для оптимизации стоимости канализации.

3.1. Область применения

Трубы из полипропилена SINIKON COMFORT могут быть использованы внутри жилых и производственных зданий как:

A) Канализационные внутренние безнапорные трубопроводы для слива промышленных и бытовых стоков высокой и низкой
температуры;

Б) Трубопроводы вентиляции, подсоединяемые к сливным трубопроводам, описанным выше;

B) Трубопроводы внутренней ливневой канализации до 10 м.

Благодаря своим высоким шумопоглощающим характеристикам канализационная система SINIKON COMFORT может использоваться везде, где нормативы требуют повышенной шумоизоляции.

3.2. Способ соединения

Соединение труб SINIKON COMFORT и фасонных частей может осуществляться различными способами:

• соединение с помощью фасонных частей с раструбными соединениями;

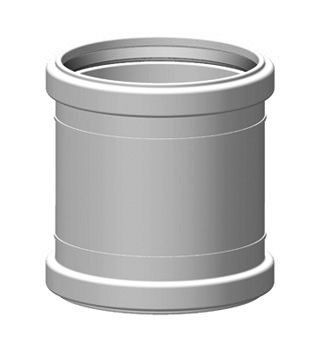

• соединение с помощью ремонтной муфты.

Соединение труб и фасонных частей из полипропилена происходит с помощью раструбов с уплотнительной прокладкой, которая гарантирует герметичность соединения. Уплотнительные двухлепестковые прокладки с кольцом вставляются в специальный паз раструбов на заводе. Двухлепестковая уплотнительная прокладка обеспечивает большую плотность соединения, когда труба деформируется. Прокладки изготовлены из материалов, которые позволяют обеспечить плотность соединения, а их срок службы равен сроку службы труб и фасонных частей.

1. Канализационная система из полипропилена SINIKON

Компании SINIKON и VALSIR производят широкий ассортимент труб и фасонных изделий из полипропилена (РР), позволяющий проектировать и монтировать современные системы безнапорной внутренней канализации любой сложности. Раструбные трубы и фасонные изделия комплектуются установленным заводским способом уплотнительным кольцом из SBR (стирол-бутадиен каучук) резины, обеспечивающим герметичность соединений в течение всего срока эксплуатации трубопровода. По трубопроводной системе канализации из РР допускается транспортировать стоки с постоянной температурой до 80°C и кратковременно (до 1 минуты) – с температурой до 95°C. Срок службы трубопроводов – не менее 50 лет.

Особенности системы:

• абсолютная гарантия герметичности соединений благодаря уплотнительной двухлепестковой прокладке с кольцом;
• отсутствие необходимости применения специальных инструментов и приспособлений;
• высокая скорость и простота сборки, операции по транспортировке и складированию упрощены за счет малой массы изделий;
• наличие широкого ассортимента фасонных частей и труб с раструбными соединениями, которые позволяют создать канализационную систему по любому проекту;
• превосходная устойчивость к большому количеству химических веществ, присутствующих в сливаемой воде, неподверженность влиянию микроорганизмов;
• минимальные потери напора благодаря гладкости внутренних стенок, гладкие стенки также гарантируют отсутствие возникновения отложений и скопления бактерий;
• отсутствие проблем, связанных с блуждающими токами, возникающими в металлических трубопроводах и приводящие к их коррозии. Это позволяет осуществлять прокладку в непосредственной близости от силовых кабельных линий, что важно при высокой насыщенности подземными инженерными коммуникациями в условиях городской застройки.

Канализационные системы SINIKON и канализационные системы абсолютно идентичны и могут использоваться при проектировании и монтаже в любой комбинации.

1.1. Область применения

Трубы и фасонные части из полипропилена SINIKON полностью соответствуют всем требованиям действующих СП 40-102-2000 и СП 40-107-2003, а также требованиям норматива DIN EN 1451-1 и могут быть использованы внутри жилых и производственных зданий как:

А) Канализационные внутренние безнапорные трубопроводы для слива промышленных и бытовых стоков высокой и низкой температуры;

Б) Трубопроводы вентиляции, подсоединяемые к сливным трубопроводам, описанным выше;

В) Трубопроводы внутренней ливневой канализации высотой до 10м.

1.2. Материал

Полипропиленовые канализационные трубы SINIKON изготавливаются методом экструзии (формование изделий неограниченной длины продавливанием расплава полимера через формующую головку с каналами необходимого профиля) из гомополимер пропилена (тип 1) РР-Н.

1.3. Стойкость материала

Полипропилен - является устойчивым к химии материалом. Возмоное воздействие на него могут оказать только сильные окислители (кислоты). Продолжительный контакт с концентрированной серной кислотой и перекисью водорода при температуре 60 ºC и выше приводит к разложению полипропилена. В растворителях (органические растворители) полипропилен при комнатной температуре незначительно набухает.
Трубы из полипропилена длиной l = 150, 250, 500, 750, 1000, 1500, 2000, 3000 мм производятся с одним раструбом.

1.4. Способ соединения

Соединение труб и фасонных частей из РР может осуществляться различными способами:

• соединение с помощью фасонных частей с раструбными соединениями;
• соединение с помощью ремонтной муфты.

Соединение труб и фасонных частей из РР происходит с помощью раструбов с уплотнительной прокладкой, которая гарантирует герметичность соединения. Уплотнительные двухлепестковые прокладки с кольцом вставляются в специальный паз раструбов на заводе. Двухлепестковая уплотнительная прокладка обеспечивает большую плотность    соединения,    когда    труба    деформируется.    Прокладки    изготовлены из материалов, которые позволяют обеспечить плотность соединения, а их срок службы равен сроку службы труб и фасонных частей.

392807 Задвижка ПВХ "Гильотина" ПВХ 2 1/2" PN3,5 (КВ-КВ) GENOVA

Муфта KGMM двухраструбная DN160 мм НАРУЖНАЯ 222510

Обратный клапан DN110 мм НАРУЖНАЯ 5000/110

Тройник KGEA 45° переходной двухраструбный DN 500x315 мм НАРУЖНАЯ

Тройник редукционный 25х32х25 PN16 UNIDELTA компрессионный фитинг для труб ПНД (полиэтилен низкого давления)

Фитинги и зажимные седла не подходят для использования с горячей водой для пределов, продиктованных использованием полиэтиленовых труб. Максимальная рабочая температура относится к использованию полиэтиленовых труб; поэтому необходимо сослаться на правила, применимые в стране использования. Фитинги и зажимные седла выдерживают температуру ниже 0 ° C. В приведенной ниже таблице показано максимальное рабочее давление во время непрерывной работы (PFA) с изменением температуры, если транспортируемая жидкость представляет собой воду в соответствии с EN 805, EN 12201 и ISO 13761. Для значений, входящих в заданный диапазон, линейная интерполяция может быть полученный.

Фитинги Unidelta и зажимные седла соответствуют предписаниям по транспортировке питьевой воды и жидкостей для потребления человеком в соответствии с правилами, применяемыми в Италии и многих других странах.

1. Корпус фитинга: Полипропилен (PP-B) с высокой степенью устойчивости и с защитой от УФ- излучения.

2. Уплотнительная прокладка фитинга: Нитриловая (NBR) резина .

3. Втулка: Полипропилен (PP-B) с высокой степенью устойчивости и с защитой от УФ- излучения.

4. Фальцевальное кольцо: Ацетальная (POM) смола.

5. Обойма: Полипропилен (PP-B) с высокой степенью устойчивости и с защитой от УФ- излучения.

Седелка компрессионная 75х2" PN10 UNIDELTA для ПНД труб фитинг для труб ПНД (полиэтилен низкого давления)

Фитинги и зажимные седла не подходят для использования с горячей водой для пределов, продиктованных использованием полиэтиленовых труб. Максимальная рабочая температура относится к использованию полиэтиленовых труб; поэтому необходимо сослаться на правила, применимые в стране использования. Фитинги и зажимные седла выдерживают температуру ниже 0 ° C. В приведенной ниже таблице показано максимальное рабочее давление во время непрерывной работы (PFA) с изменением температуры, если транспортируемая жидкость представляет собой воду в соответствии с EN 805, EN 12201 и ISO 13761. Для значений, входящих в заданный диапазон, линейная интерполяция может быть полученный.

Фитинги Unidelta и зажимные седла соответствуют предписаниям по транспортировке питьевой воды и жидкостей для потребления человеком в соответствии с правилами, применяемыми в Италии и многих других странах.

1. Болты из гальванизированной стали.

2. Нижняя часть седелки: Полипропилен  с высокой степенью устойчивости и с защитой от УФ-излучения.

3. Уплотнительная прокладка фитинга: (NBR) Резина нитриловая.

4. Водоотвод хомута:(PP-B) Полипропилен с высокой степенью устойчивости и с защитой от УФ- излучения.

5. Укрепляющее кольцо: Нержавеющая сталь (AISI).

Как монтировать компрессионную седелку на ПНД трубопровод 2 варианта:

Второй:

Угол (Отвод) Внутренняя резьба 50х2" UNIDELTA компрессионный фитинг для труб ПНД (полиэтилен низкого давления)

Фитинги и зажимные седла не подходят для использования с горячей водой для пределов, продиктованных использованием полиэтиленовых труб. Максимальная рабочая температура относится к использованию полиэтиленовых труб; поэтому необходимо сослаться на правила, применимые в стране использования. Фитинги и зажимные седла выдерживают температуру ниже 0 ° C. В приведенной ниже таблице показано максимальное рабочее давление во время непрерывной работы (PFA) с изменением температуры, если транспортируемая жидкость представляет собой воду в соответствии с EN 805, EN 12201 и ISO 13761. Для значений, входящих в заданный диапазон, линейная интерполяция может быть полученный.

Фитинги Unidelta и зажимные седла соответствуют предписаниям по транспортировке питьевой воды и жидкостей для потребления человеком в соответствии с правилами, применяемыми в Италии и многих других странах.

1. Корпус фитинга: Полипропилен (PP-B) с высокой степенью устойчивости и с защитой от УФ- излучения.

2. Уплотнительная прокладка фитинга: Нитриловая (NBR) резина .

3. Втулка: Полипропилен (PP-B) с высокой степенью устойчивости и с защитой от УФ- излучения.

4. Фальцевальное кольцо: Ацетальная (POM) смола.

5. Обойма: Полипропилен (PP-B) с высокой степенью устойчивости и с защитой от УФ- излучения.

Угол (Отвод) Внутренняя резьба 40х1" UNIDELTA компрессионный фитинг для труб ПНД (полиэтилен низкого давления)

Фитинги и зажимные седла не подходят для использования с горячей водой для пределов, продиктованных использованием полиэтиленовых труб. Максимальная рабочая температура относится к использованию полиэтиленовых труб; поэтому необходимо сослаться на правила, применимые в стране использования. Фитинги и зажимные седла выдерживают температуру ниже 0 ° C. В приведенной ниже таблице показано максимальное рабочее давление во время непрерывной работы (PFA) с изменением температуры, если транспортируемая жидкость представляет собой воду в соответствии с EN 805, EN 12201 и ISO 13761. Для значений, входящих в заданный диапазон, линейная интерполяция может быть полученный.

Фитинги Unidelta и зажимные седла соответствуют предписаниям по транспортировке питьевой воды и жидкостей для потребления человеком в соответствии с правилами, применяемыми в Италии и многих других странах.

1. Корпус фитинга: Полипропилен (PP-B) с высокой степенью устойчивости и с защитой от УФ- излучения.

2. Уплотнительная прокладка фитинга: Нитриловая (NBR) резина .

3. Втулка: Полипропилен (PP-B) с высокой степенью устойчивости и с защитой от УФ- излучения.

4. Фальцевальное кольцо: Ацетальная (POM) смола.

5. Обойма: Полипропилен (PP-B) с высокой степенью устойчивости и с защитой от УФ- излучения.

Трап регулируемый T 520.1 SHsP 122x122 горизонтальный шарнирный выпуск DN50 с "мокрым" сифоном, решетка

• Решетка под любые нагрузки: нержавеющая, чугунная;
• Подрамник из разных материалов: пластиковый, чугунный;
• Малое поперечное сечение, большая пропускная способность;
• Сухой и мокрый сифон;
• Высота гидрозатвора 50 мм;
• Высота корпуса трапа 79 мм;

• Прижимной нержавеющий фланец;
• Угол отвода регулируемый.

ROFITT (SP063/2) Переход на резьбу ПЭ/сталь PE100, DN 63xR2 НР (20) литой фитинг для труб ПНД (полиэтилен низкого давления)

Фитинги полиэтиленовые электросварные и литые фитинги под электросварку (Спигот, spigot) применяется для соединения полиэтиленовых труб между собой  и с полиэтиленовыми фасонными частями. Муфты, тройники, переходы, углы (отводы), фланцы полиэтиленовые, ROFITT, является отличным решением при использовании в строительстве ПНД трубопроводов в системах питьевого или технического водоснабжения, в системах газопроводов. Обладает высоким качеством исполнения при невысокой стоимости. Муфта ПНД электросварная имеет открытую нагревательную спираль для оптимальной теплоотдачи, не требует при работе специальных держателей и приспособлений.

Муфта электросварная 20, 25, 32, 40, 50, 63, 75, 90, 110, 125, 140, 160  и т.д. имеет максимальное допустимое рабочее давление 16 bar (вода), 10 bar (газ)

Сертификат ГАЗСЕРТ - предоставляется по запросу. Изделия с таким сертификатом стоят дороже.

Сертификат. Технический паспорт. Документация.

Муфта компрессионная Диаметр 32х32 PN16 UNIDELTA равнопроходная фитинг для труб ПНД (полиэтилен низкого давления)

Фитинги и зажимные седла не подходят для использования с горячей водой для пределов, продиктованных использованием полиэтиленовых труб. Максимальная рабочая температура относится к использованию полиэтиленовых труб; поэтому необходимо сослаться на правила, применимые в стране использования. Фитинги и зажимные седла выдерживают температуру ниже 0 ° C. В приведенной ниже таблице показано максимальное рабочее давление во время непрерывной работы (PFA) с изменением температуры, если транспортируемая жидкость представляет собой воду в соответствии с EN 805, EN 12201 и ISO 13761. Для значений, входящих в заданный диапазон, линейная интерполяция может быть полученный.

Фитинги Unidelta и зажимные седла соответствуют предписаниям по транспортировке питьевой воды и жидкостей для потребления человеком в соответствии с правилами, применяемыми в Италии и многих других странах.

1. Корпус фитинга: Полипропилен (PP-B) с высокой степенью устойчивости и с защитой от УФ- излучения.

2. Уплотнительная прокладка фитинга: Нитриловая (NBR) резина .

3. Втулка: Полипропилен (PP-B) с высокой степенью устойчивости и с защитой от УФ- излучения.

4. Фальцевальное кольцо: Ацетальная (POM) смола.

5. Обойма: Полипропилен (PP-B) с высокой степенью устойчивости и с защитой от УФ- излучения.

Отвод DN 110x50х87 ( с 2-я выходами верхний и задний) (Цвет Серый) 115120

Назначение, краткое описание и технические данные

Предназначение – напорная канализация, в том числе ливневая, и водопровод. Обе системы включают насосы (насосные станции), работа которых обеспечивает перемещение воды, другой транспортируемой жидкости или газообразных веществ по трубопроводу.

Примечания:

1. Трубы для сточных вод, отводимых от производственных объектов, должны быть химически устойчивы к транспортируемой среде. Это требование распространяется также на фитинги и уплотнительные кольца канализационной системы.
2. Напорная канализация частного дома обустраивается при необходимости укладки трубопровода большой протяженности или в случае возникновения сложностей с укладкой безнапорной канализационной системы.

Трубы для систем напорных трубопроводов представляют собой изделия темно-серого цвета с гладкими поверхностями, внутренней и наружной. Один конец изделия выполнен в виде раструба. Длина раструбной части, в зависимости от типоразмера, составляет 100-260 мм, длина изделия (без раструба) – 6000 мм. Внутри раструба выполнен паз, в котором установлено резиновое кольцо. При укладке трубопровода гладкий конец одной трубы входит в раструбную часть другой и сжимает (расклинивает) кольцо, создавая герметичное уплотнение в месте стыка. Форма паза исключает любое смещение кольца.

Технические данные выпускаемых заводом «ХЕМКОР» труб:

• диаметр − от 90 мм до 500 мм;
• толщина стенок − от 2,2 мм до 23,7 мм;
• размерное отношение – SDR 41, SDR 33, SDR 26, SDR 21, SDR 17;
• максимально допустимое давление в системе (в атм.) – 6,3-8,0-10,0-12,5-16,0;
• разрешено применение в диапазоне температур 0°С−45°С.

Основные достоинства

Среди основных достоинств труб ПВХ для напорной канализации и водопровода нужно назвать:

• срок службы не менее 50 лет;
• простоту укладки трубопровода благодаря наличию раструба с уплотнительным кольцом – сборка конструкции не требует сварочных работ или использования клея для соединения изделий;
• высокий показатель минимальной длительной прочности (MRS);
• низкий коэффициент шероховатости, что позволяет значительно уменьшить вероятность возникновения засоров;
• отличную ремонтопригодность – работоспособность трубопровода можно быстро восстановить;
• небольшой вес изделий, облегчающий транспортировку и проведение работ по укладке;
• широкий выбор фитингов;
• доступную цену.

Все эти достоинство делают трубы ПВХ самым популярным материалом для устройства систем напорных трубопроводов.
