Канализация / пнд / трапы

Труба канализационная НПВХ SN2 DN 400*7.9x 2000 мм НАРУЖНАЯ

Переход на нар.резьбу TM 265007 ф25х1/2", UNIPUMP компрессионный фитинг для труб ПНД (полиэтилен низкого давления)

Фитинг UNIPUMP для труб ПНД — предназначен для монтажа в системах полива и водоснабжения.

Высокая герметичность, удобство монтажа и длительный срок эксплуатации. Не требует специального инструмента для монтажа. Легкость сборки и разборки.

Технические характеристики:

• Максимальное давление: 16 bar.
• Присоединение: Ø20, Ø25, Ø32, Ø40,

• Температура жидкости

  +1...+45 °С

Особенности монтажа:

1. Высота надставного элемента трапа регулируется от 45 до 120 мм (подрезается по высоте стяжки).  При необходимости увеличить высоту применяют удлинитель HL620.

2. Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Отсутствие кольца даёт возможность воде, попавшей на гидроизоляцию, беспрепятственно уйти в канализацию через специальные каналы в надставном элементе и корпусе трапа.

3. Если в качестве гидроизоляции используется EPDM или ПВХ мембрана и т.п., то для герметичного соединения гидроизоляции с корпусом трапа необходимо использовать фланец из нержавеющей стали HL86.0, а если используется наплавляемая гидроизоляция (битумное полотно), то HL86.H, которые в комплект трапа не входят и заказываются отдельно.

4. Выпускной патрубок трапа HL616W предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ на Чугун/Сталь.

5. При необходимости создания двух и более слоев пароизоляции/гидроизоляции, отвода воды с нескольких уровней, необходимо использовать дополнительные элементы: HL618(Н), HL620, HL190 и HL86.0 (геотекстиль, EPDM/ПВХ мембраны) или HL86.H (битумное полотно). Это позволит решить проблему отвода воды с покрытия любой конструкции вне зависимости от его состава.

6. При необходимости обогрева корпуса трапа используется комплект для электрообогрева HL609.

Тройник компрессионный 40х1 1/4" Внутренняя Резьба PN16 UNIDELTA фитинг для труб ПНД (полиэтилен низкого давления)

Фитинги и зажимные седла не подходят для использования с горячей водой для пределов, продиктованных использованием полиэтиленовых труб. Максимальная рабочая температура относится к использованию полиэтиленовых труб; поэтому необходимо сослаться на правила, применимые в стране использования. Фитинги и зажимные седла выдерживают температуру ниже 0 ° C. В приведенной ниже таблице показано максимальное рабочее давление во время непрерывной работы (PFA) с изменением температуры, если транспортируемая жидкость представляет собой воду в соответствии с EN 805, EN 12201 и ISO 13761. Для значений, входящих в заданный диапазон, линейная интерполяция может быть полученный.

Фитинги Unidelta и зажимные седла соответствуют предписаниям по транспортировке питьевой воды и жидкостей для потребления человеком в соответствии с правилами, применяемыми в Италии и многих других странах.

1. Корпус фитинга: Полипропилен (PP-B) с высокой степенью устойчивости и с защитой от УФ- излучения.

2. Уплотнительная прокладка фитинга: Нитриловая (NBR) резина .

3. Втулка: Полипропилен (PP-B) с высокой степенью устойчивости и с защитой от УФ- излучения.

4. Фальцевальное кольцо: Ацетальная (POM) смола.

5. Обойма: Полипропилен (PP-B) с высокой степенью устойчивости и с защитой от УФ- излучения.

Отвод DN 110x50х87 верхний ( прямой ) (Цвет Серый)

Пропускная способность 0,67 л/с

Краткое описание . Эта фасонная деталь представляет собой двухраструбное изделие, длина которого в зависимости от типоразмера составляет от 255 до 431 мм. Водонепроницаемость соединения достигается расклиниванием в раструбной части изделия уплотнительного кольца. Завод «ХЕМКОР» выпускает переходные патрубки различных размеров (приведены в разделе каталога «Системы напорных трубопроводов»). Изделие может использоваться при давлении в системе 10 атм. (1,0 МПа). Применение переходного патрубка позволяет без проблем перейти с одного диаметра на другой при устройстве напорных трубопроводов НПВХ любой конфигурации.

SDR26 Рабочее давление МОР 1,0 МПа

Редукция переходная ПВХ однораструбная DN 160x110 мм НАРУЖНАЯ

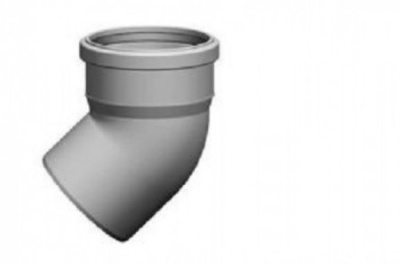

Канализационная система SINIKON COMFORT

Шумопоглощающая канализационная система

COMFORT является комбинированной системой - трубы производства SINIKON комплектуются фасонными частями производства VALSIR. Трубы SINIKON COMFORT изготовлены из полипропилена со специальными минеральными добавками. Состав материала и увеличенная по сравнению с обычными трубами из РР толщина стенки позволили придать системе COMFORT ряд новых свойств, позволяющих ей успешно конкурировать с лучшими мировыми образцами. Основные отличительные особенности системы:

• отличные шумоизоляционные характеристики;
• повышенная ударопрочность даже при низких температурах;
• устойчивость к воздействию широкого ряда химических веществ;
• конкурентоспособная цена труб.
• уровень шумности системы равен 13 dB(A) при расходе воды равном 2 л/с. Стандартные размеры труб позволяют также комбинировать трубы SINIKON COMFORT с другими типами труб и фасонных частей для оптимизации стоимости канализации.

3.1. Область применения

Трубы из полипропилена SINIKON COMFORT могут быть использованы внутри жилых и производственных зданий как:

A) Канализационные внутренние безнапорные трубопроводы для слива промышленных и бытовых стоков высокой и низкой
температуры;

Б) Трубопроводы вентиляции, подсоединяемые к сливным трубопроводам, описанным выше;

B) Трубопроводы внутренней ливневой канализации до 10 м.

Благодаря своим высоким шумопоглощающим характеристикам канализационная система SINIKON COMFORT может использоваться везде, где нормативы требуют повышенной шумоизоляции.

3.2. Способ соединения

Соединение труб SINIKON COMFORT и фасонных частей может осуществляться различными способами:

• соединение с помощью фасонных частей с раструбными соединениями;
• соединение с помощью ремонтной муфты.

Соединение труб и фасонных частей из полипропилена происходит с помощью раструбов с уплотнительной прокладкой, которая гарантирует герметичность соединения. Уплотнительные двухлепестковые прокладки с кольцом вставляются в специальный паз раструбов на заводе. Двухлепестковая уплотнительная прокладка обеспечивает большую плотность соединения, когда труба деформируется. Прокладки изготовлены из материалов, которые позволяют обеспечить плотность соединения, а их срок службы равен сроку службы труб и фасонных частей.

Трап 150х150/50 мм прямой сток, решетка из нержавеющей стали, гидрозатвор мокрый APV6411

30320 Муфта ПВХ с внутр.резьб. 2" (КВ-РВ) GENOVA

1. Канализационная система из полипропилена SINIKON

Компании SINIKON и VALSIR производят широкий ассортимент труб и фасонных изделий из полипропилена (РР), позволяющий проектировать и монтировать современные системы безнапорной внутренней канализации любой сложности. Раструбные трубы и фасонные изделия комплектуются установленным заводским способом уплотнительным кольцом из SBR (стирол-бутадиен каучук) резины, обеспечивающим герметичность соединений в течение всего срока эксплуатации трубопровода. По трубопроводной системе канализации из РР допускается транспортировать стоки с постоянной температурой до 80°C и кратковременно (до 1 минуты) – с температурой до 95°C. Срок службы трубопроводов – не менее 50 лет.

Особенности системы:

• абсолютная гарантия герметичности соединений благодаря уплотнительной двухлепестковой прокладке с кольцом;
• отсутствие необходимости применения специальных инструментов и приспособлений;
• высокая скорость и простота сборки, операции по транспортировке и складированию упрощены за счет малой массы изделий;
• наличие широкого ассортимента фасонных частей и труб с раструбными соединениями, которые позволяют создать канализационную систему по любому проекту;
• превосходная устойчивость к большому количеству химических веществ, присутствующих в сливаемой воде, неподверженность влиянию микроорганизмов;
• минимальные потери напора благодаря гладкости внутренних стенок, гладкие стенки также гарантируют отсутствие возникновения отложений и скопления бактерий;
• отсутствие проблем, связанных с блуждающими токами, возникающими в металлических трубопроводах и приводящие к их коррозии. Это позволяет осуществлять прокладку в непосредственной близости от силовых кабельных линий, что важно при высокой насыщенности подземными инженерными коммуникациями в условиях городской застройки.

Канализационные системы SINIKON и канализационные системы абсолютно идентичны и могут использоваться при проектировании и монтаже в любой комбинации.

1.1. Область применения

Трубы и фасонные части из полипропилена SINIKON полностью соответствуют всем требованиям действующих СП 40-102-2000 и СП 40-107-2003, а также требованиям норматива DIN EN 1451-1 и могут быть использованы внутри жилых и производственных зданий как:

А) Канализационные внутренние безнапорные трубопроводы для слива промышленных и бытовых стоков высокой и низкой температуры;

Б) Трубопроводы вентиляции, подсоединяемые к сливным трубопроводам, описанным выше;

В) Трубопроводы внутренней ливневой канализации высотой до 10м.

1.2. Материал

Полипропиленовые канализационные трубы SINIKON изготавливаются методом экструзии (формование изделий неограниченной длины продавливанием расплава полимера через формующую головку с каналами необходимого профиля) из гомополимер пропилена (тип 1) РР-Н.

1.3. Стойкость материала

Полипропилен - является устойчивым к химии материалом. Возмоное воздействие на него могут оказать только сильные окислители (кислоты). Продолжительный контакт с концентрированной серной кислотой и перекисью водорода при температуре 60 ºC и выше приводит к разложению полипропилена. В растворителях (органические растворители) полипропилен при комнатной температуре незначительно набухает.
Трубы из полипропилена длиной l = 150, 250, 500, 750, 1000, 1500, 2000, 3000 мм производятся с одним раструбом.

1.4. Способ соединения

Соединение труб и фасонных частей из РР может осуществляться различными способами:

• соединение с помощью фасонных частей с раструбными соединениями;
• соединение с помощью ремонтной муфты.

Соединение труб и фасонных частей из РР происходит с помощью раструбов с уплотнительной прокладкой, которая гарантирует герметичность соединения. Уплотнительные двухлепестковые прокладки с кольцом вставляются в специальный паз раструбов на заводе. Двухлепестковая уплотнительная прокладка обеспечивает большую плотность    соединения,    когда    труба    деформируется.    Прокладки    изготовлены из материалов, которые позволяют обеспечить плотность соединения, а их срок службы равен сроку службы труб и фасонных частей.

В магазине «Кит Инжиниринг» Вы сможете найти в наличии все необходимые товары для сборки канализационной системы на немецкой системе Ostendorf по самой лучшей цене. В наличии имеется достаточное количество труб, отводов, углов, переходников, манжет и муфт, а также прямых и косых тройников, переходов с чугунной на пластиковую и ПНД канализацию. Так же, есть переходы на рыжие канализационные трубы больших диаметров. Купить дешево качественную канализационную трубу и составные части к ней- это к нам!

Сфера применения серой немецкой пластиковой канализационной трубы и фитингов Ostendorf HT.

-Водоотведение в зданиях

-бытовая канализация

-ливнесброс

-вентиляция

Химическая стойкость трубы и фитингов серой немецкой канализации Ostendorf:

Она используется для агрессивных сред в диапазоне от рН 2 до рН 12

Преимущества системы из полипропиленовых серых немецких канализационных труб и фасонных частей. Свойства материалов: полипропилен (PP) изготовленный в соответствии с DIN EN 1451-1 и DIN 19560-10, устойчив к горячей воде при более высокой огнестойкости DIN 4102 B1

Отличная шумоизоляция.

Чтобы создать комфортное жилье, необходимо устранить посторонние шумы с самого начала. Простая установка, коррозионностойкие трубы Ostendorf. Система дренажа дома HT Ostendorf в этом направлении помогает улучшить благоустройство жилых зданий.

Шум в канализационных трубах.

Поток и падение сточных вод в трубах создает шум воздуха и корпуса в здании. Например, высокоскоростные удары сточных вод в таких местах, как изгибы, тройники и подводящие стояки, создают значительный шум. Система звукоизоляции из труб Ostendorf HT для бытовых стоков открывает новые перспективы для санитарных специалистов.

Ostendorf HT предотвращает распространение шума.

Из-за измененного состава сырья система труб HT обеспечивает надежную защиту от шума. Эта система с горячей водой подходит для всех канализационных труб в соответствии с DIN EN 12056 и DIN 1986-100.

Не оставляйте шанс на шум

Институт строительной физики. Fraunhofer Stuttgart проверил акустические свойства новой системы HT DIN EN 14366 и получил значение 26 дБ (А), что соответствует II по степени изоляции. Эксперименты использовали обычные монтажные кронштейны в реальных условиях. Эксперименты проводились с потоком жидкости в трубопроводе 4 л / с.

Сила и выносливость

Трубы Ostendorf HT устойчивы к коррозии, долговечны, устойчивы к агрессивным сточным водам и огнестойким по отношению к классу B1. Из-за гладкости внутренних поверхностей на них не образуются отложения. Трубы и фитинги изготавливаются с номинальной шириной от DN 32 до DN 160. Надежное штепсельное соединение, система очень полезна в укладке и установке и отвечает всем требованиям требовательных клиентов.

Качество Ostendorf.

Наши трубы и фитинги системы NT подвергаются постоянному контролю качества. У нас есть сертифицированная система управления качеством в соответствии с DIN EN ISO 9001, DQS, регистрационный номер 289722-QM

Реализация в жилых помещениях.

Учитывая растущие потребности в жилье в Остендорфе, ХТ отвечает всем ожиданиям с точки зрения принятия экономических и экологических решений, а также улучшает качество жилья и повышает стоимость недвижимости

1.1. Кровельная воронка HL62.1BP для эксплуатируемой кровли, с диаметром выпускного патрубка: /7 – DN75, /1 – DN110, /2 – DN125, /5 – DN160 предназначена для отвода дождевой и талой воды с плоских кровель во внутренний водосток дождевой канализации.
Продукция сертифицирована в соответствии с системой сертификации ГОСТ Р Госстандарт России.

2. Общие сведения
2.1. Кровельная воронка с корпусом из ПВХ для приклеивания или приваривания ПВХ мембраны, вертикальным выпуском с надставным элементом из ПП и решеткой из нержавеющей стали для предотвращения попадания в дождевую канализацию веток, листвы и других посторонних предметов, с электрообогревом от сети 220В мощностью 10-30Вт. Саморегулирующийся кабель для электрообогрева проложен внутри корпуса воронки. Свободный конец электрокабеля выводится наружу и вниз.

3. Комплектность поставки

3.1. Надставной элемент из ПП с решеткой из нержавеющей стали 150х150 мм.

3.2. Дренажный фланец для надставного элемента.

3.3. Корпус воронки из ПВХ.

3.4. Плоский листвоуловитель HL170.

5. Монтаж

5.1. Корпус воронки жестко закрепить на несущей конструкции.

5.2. Слой гидроизоляции (пароизоляции) – ПВХ мембрана – приклеивается или приваривается к  верхней плоской поверхности корпуса воронки.
5.3. Выпускной патрубок воронки HL62.1BР предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ на чугун/сталь, например: DN75 – HL9/7, DN110 – HL9/1 и т.п.
5.4. До завершения монтажных работ, для исключения попадания посторонних предметов в ливнесток, в корпус воронки установить плоский листвоуловитель HL170. При установке надставного элемента он удаляется, в корпус воронки устанавливается дренажный фланец, затем монтируется надставной элемент, который можно подрезать в зависимости от необходимой высоты, или нарастить с помощью удлинителя HL350.
5.5. При необходимости создания двух и более слоев пароизоляции/гидроизоляции, отвода воды с нескольких уровней, при применении воронок на утепленных, инверсионных, эксплуатируемых, «зеленых» кровлях, необходимо использовать дополнительные элементы: HL65(H)(P)(F); HL350.0; HL350.1H; HL350; HL160; HL66 и т.д. Это позволит решить проблему отвода воды с кровли любой конструкции вне зависимости от состава кровельного «пирога».

П р и м е ч а н и е – примеры использования кровельных воронок в кровельных «пирогах» различного наполнения находятся в «Альбоме типовых решений

5.6.  Из корпуса воронки выведен электрический кабель (3х0,75 мм2) длиной 0,8 м. Подключение кабеля воронки осуществляется к сети 220В через АЗС (автомат защиты сети) и УЗО (30 мА, 100 мс).

В качестве автоматизации управления подключения электрообогрева, а также в целях экономии электроэнергии, можно применять различные системы управления (например, термостат, который будет подавать питание (от сети 220В) на воронки в диапазоне температур от -8°С до +5°С).

При необходимости подключения большого количества воронок к сети 220В, желательно использовать метеостанцию. Теплоотдача кабеля электрообогрева (соответственно и энергопотребление) зависит от температуры окружающего воздуха.

Саморегулирующийся кабель электрообогрева проверен по VDE 0721, часть 1/3,78 и получен регистрационный номер VDE № 1008. Подключение может быть произведено только специалистами!

ВНИМАНИЕ: В ряде случаев для выполнения требований Федерального закона №123-ФЗ «Технический регламент о требованиях пожарной безопасности» при монтаже кровельной воронки HL62.1ВР необходимо применение противопожарной муфты HL850 (для HL62.1ВР/7) или HL870 (для HL62.1ВР/1). Подробнее требования по обязательному применению противопожарных муфт рассматриваются в разделе 8 «Противопожарная защита» СТО 77515335-001-2012

6. Условия эксплуатации

6.1. Не допускаются удары и другие действия, приводящие к механическим или термическим повреждениям корпуса кровельной воронки и электрического кабеля.

1.1. Кровельная воронка HL63Р для облегченной неэксплуатируемой кровли, с диаметром выпускного патрубка: /7 – DN75, /1 – DN110, /2 – DN125 предназначена для отвода дождевой и талой воды с плоских кровель во внутренний водосток дождевой канализации.
Продукция сертифицирована в соответствии с системой сертификации ГОСТ Р Госстандарт России.

2. Общие сведения
2.1. Кровельная воронка с вертикальным выпуском, с монтажным коробом, с листвоуловителем из ПП для предотвращения попадания в дождевую канализацию веток, листвы и других посторонних предметов, с плоским фланцем из ПВХ для приклеивания или приваривания ПВХ мембраны.

3. Комплектность поставки

3.1. Листвоуловитель HL062.1E из ПП Ø 160 мм и высотой 100 мм.

3.2. Корпус воронки из ПП с монтажным коробом для фиксации теплоизоляции 100-160 мм, с плоским фланцем из ПВХ для приклеивания или приваривания ПВХ мембраны.

3.2. Плоский листвоуловитель HL170 из ПП.

4. Устройство и технические характеристики (см. в PDF файле).

5. Монтаж

5.3. Затем уложить утеплитель, который должен плотно примыкать с внешней стороны к нижней части монтажного короба.

5.4. При помощи стяжных винтов зажать утеплитель между верхней и нижней частями корпуса кровельной воронки. Винты затягивать до тех пор, пока верхняя плоскость монтажного короба не вдавится в утеплитель, создав с ним ровную поверхность.
5.5. Слой гидроизоляции (пароизоляции) – ПВХ мембрана – приклеивается или приваривается к  фланцу из ПВХ.

5.6. Выпускной патрубок воронки HL63Р предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ на чугун/сталь, например: DN75 – HL9/7, DN110 – HL9/1 и т.п.
5.7. До завершения монтажных работ, для исключения попадания посторонних предметов в ливнесток, в корпус воронки установить плоский листвоуловитель HL170. После окончания монтажных работ его следует удалить, и в корпус установить листвоуловитель HL062.1E.
П р и м е ч а н и е – примеры использования кровельных воронок в кровельных «пирогах» различного наполнения находятся в «Альбоме типовых решений.

6. Условия эксплуатации
6.1. Не допускаются удары и другие действия, приводящие к механическим или термическим повреждениям корпуса кровельной воронки и электрического кабеля.

Трап регулируемый T 310.0 PNsG 150x150 вертикальный выпуск DN50/75/110 с незамерзающим сифоном, решетка

Надставной элемент с нержавеющей решеткой с сухим затвором для трапов серии 310, 510, 520

ROFITT (EJ160/090) Э.С. Седельный патрубок для врезки под давлением, PE100, SDR11, DN 160x90 электросварной фитинг для труб ПНД (полиэтилен низкого давления)

Фитинги полиэтиленовые электросварные и литые фитинги под электросварку (Спигот, spigot) применяется для соединения полиэтиленовых труб между собой  и с полиэтиленовыми фасонными частями. Муфты, тройники, переходы, углы (отводы), фланцы полиэтиленовые, ROFITT, является отличным решением при использовании в строительстве ПНД трубопроводов в системах питьевого или технического водоснабжения, в системах газопроводов. Обладает высоким качеством исполнения при невысокой стоимости. Муфта ПНД электросварная имеет открытую нагревательную спираль для оптимальной теплоотдачи, не требует при работе специальных держателей и приспособлений.

Муфта электросварная 20, 25, 32, 40, 50, 63, 75, 90, 110, 125, 140, 160  и т.д. имеет максимальное допустимое рабочее давление 16 bar (вода), 10 bar (газ)

Сертификат ГАЗСЕРТ - предоставляется по запросу. Изделия с таким сертификатом стоят дороже.

Сертификат. Технический паспорт. Документация.

ROFITT (EZ160/063) Э.С. Седельный патрубок, PE100, SDR11, DN 160x63 электросварной фитинг для труб ПНД (полиэтилен низкого давления)

Фитинги полиэтиленовые электросварные и литые фитинги под электросварку (Спигот, spigot) применяется для соединения полиэтиленовых труб между собой  и с полиэтиленовыми фасонными частями. Муфты, тройники, переходы, углы (отводы), фланцы полиэтиленовые, ROFITT, является отличным решением при использовании в строительстве ПНД трубопроводов в системах питьевого или технического водоснабжения, в системах газопроводов. Обладает высоким качеством исполнения при невысокой стоимости. Муфта ПНД электросварная имеет открытую нагревательную спираль для оптимальной теплоотдачи, не требует при работе специальных держателей и приспособлений.

Муфта электросварная 20, 25, 32, 40, 50, 63, 75, 90, 110, 125, 140, 160  и т.д. имеет максимальное допустимое рабочее давление 16 bar (вода), 10 bar (газ)

Сертификат ГАЗСЕРТ - предоставляется по запросу. Изделия с таким сертификатом стоят дороже.

Сертификат. Технический паспорт. Документация.

Редукция переходная KGR однораструбная DN 315x200 мм НАРУЖНАЯ
