Канализация / пнд / трапы

ROFITT (ET250/160/250) Э.С. Тройник переходной, PE100, SDR11, DN 250x160x250 (2) электросварной фитинг для труб ПНД (полиэтилен низкого давления)

Фитинги полиэтиленовые электросварные и литые фитинги под электросварку (Спигот, spigot) применяется для соединения полиэтиленовых труб между собой  и с полиэтиленовыми фасонными частями. Муфты, тройники, переходы, углы (отводы), фланцы полиэтиленовые, ROFITT, является отличным решением при использовании в строительстве ПНД трубопроводов в системах питьевого или технического водоснабжения, в системах газопроводов. Обладает высоким качеством исполнения при невысокой стоимости. Муфта ПНД электросварная имеет открытую нагревательную спираль для оптимальной теплоотдачи, не требует при работе специальных держателей и приспособлений.

Муфта электросварная 20, 25, 32, 40, 50, 63, 75, 90, 110, 125, 140, 160  и т.д. имеет максимальное допустимое рабочее давление 16 bar (вода), 10 bar (газ)

Сертификат ГАЗСЕРТ - предоставляется по запросу. Изделия с таким сертификатом стоят дороже.

Сертификат. Технический паспорт. Документация.

Труба канализационная НПВХ SN8 DN 200*5,9 x 6090 мм НАРУЖНАЯ

- SN8 (для больших глубин и дорожных участков).

- Организация канализационных систем жилых и общественных зданий;

- Установка внутриквартальных сетей;

- Монтаж ливневой, бытовой, дренажной системы отвода стоков.

Труба ПВХ изготавливается на основе новейшей технологии, предполагающей наличие внутреннего вспененного слоя. В процессе изготовления соблюдаются действующие стандарты (ТУ 2248-057-72311668-2007) и строго контролируется качество изделий. Соединение при монтаже осуществляется раструбным способом, а герметичность обеспечивается за счет резинового уплотнительного кольца.

·         длительной эксплуатацией в широком температурном диапазоне;

·         простотой в установке;

·         низкими потерями давления;

·         небольшим весом;

·         устойчивостью к коррозии и химическим воздействиям.

Тройник компрессионный 20х1/2" Наружная резьба PN16 UNIDELTA фитинг для труб ПНД (полиэтилен низкого давления)

Фитинги и зажимные седла не подходят для использования с горячей водой для пределов, продиктованных использованием полиэтиленовых труб. Максимальная рабочая температура относится к использованию полиэтиленовых труб; поэтому необходимо сослаться на правила, применимые в стране использования. Фитинги и зажимные седла выдерживают температуру ниже 0 ° C. В приведенной ниже таблице показано максимальное рабочее давление во время непрерывной работы (PFA) с изменением температуры, если транспортируемая жидкость представляет собой воду в соответствии с EN 805, EN 12201 и ISO 13761. Для значений, входящих в заданный диапазон, линейная интерполяция может быть полученный.

Фитинги Unidelta и зажимные седла соответствуют предписаниям по транспортировке питьевой воды и жидкостей для потребления человеком в соответствии с правилами, применяемыми в Италии и многих других странах.

1. Корпус фитинга: Полипропилен (PP-B) с высокой степенью устойчивости и с защитой от УФ- излучения.

2. Уплотнительная прокладка фитинга: Нитриловая (NBR) резина .

3. Втулка: Полипропилен (PP-B) с высокой степенью устойчивости и с защитой от УФ- излучения.

4. Фальцевальное кольцо: Ацетальная (POM) смола.

5. Обойма: Полипропилен (PP-B) с высокой степенью устойчивости и с защитой от УФ- излучения.

HL605.1W DN 110 решетка чугун 260х260мм Трапы серии PERFEKT, Гидрозатвор

1. Канализационная система из полипропилена SINIKON

Компании SINIKON и VALSIR производят широкий ассортимент труб и фасонных изделий из полипропилена (РР), позволяющий проектировать и монтировать современные системы безнапорной внутренней канализации любой сложности. Раструбные трубы и фасонные изделия комплектуются установленным заводским способом уплотнительным кольцом из SBR (стирол-бутадиен каучук) резины, обеспечивающим герметичность соединений в течение всего срока эксплуатации трубопровода. По трубопроводной системе канализации из РР допускается транспортировать стоки с постоянной температурой до 80°C и кратковременно (до 1 минуты) – с температурой до 95°C. Срок службы трубопроводов – не менее 50 лет.

Особенности системы:

• абсолютная гарантия герметичности соединений благодаря уплотнительной двухлепестковой прокладке с кольцом;
• отсутствие необходимости применения специальных инструментов и приспособлений;
• высокая скорость и простота сборки, операции по транспортировке и складированию упрощены за счет малой массы изделий;
• наличие широкого ассортимента фасонных частей и труб с раструбными соединениями, которые позволяют создать канализационную систему по любому проекту;
• превосходная устойчивость к большому количеству химических веществ, присутствующих в сливаемой воде, неподверженность влиянию микроорганизмов;
• минимальные потери напора благодаря гладкости внутренних стенок, гладкие стенки также гарантируют отсутствие возникновения отложений и скопления бактерий;
• отсутствие проблем, связанных с блуждающими токами, возникающими в металлических трубопроводах и приводящие к их коррозии. Это позволяет осуществлять прокладку в непосредственной близости от силовых кабельных линий, что важно при высокой насыщенности подземными инженерными коммуникациями в условиях городской застройки.

Канализационные системы SINIKON и канализационные системы абсолютно идентичны и могут использоваться при проектировании и монтаже в любой комбинации.

1.1. Область применения

Трубы и фасонные части из полипропилена SINIKON полностью соответствуют всем требованиям действующих СП 40-102-2000 и СП 40-107-2003, а также требованиям норматива DIN EN 1451-1 и могут быть использованы внутри жилых и производственных зданий как:

А) Канализационные внутренние безнапорные трубопроводы для слива промышленных и бытовых стоков высокой и низкой температуры;

Б) Трубопроводы вентиляции, подсоединяемые к сливным трубопроводам, описанным выше;

В) Трубопроводы внутренней ливневой канализации высотой до 10м.

1.2. Материал

Полипропиленовые канализационные трубы SINIKON изготавливаются методом экструзии (формование изделий неограниченной длины продавливанием расплава полимера через формующую головку с каналами необходимого профиля) из гомополимер пропилена (тип 1) РР-Н.

1.3. Стойкость материала

Полипропилен - является устойчивым к химии материалом. Возмоное воздействие на него могут оказать только сильные окислители (кислоты). Продолжительный контакт с концентрированной серной кислотой и перекисью водорода при температуре 60 ºC и выше приводит к разложению полипропилена. В растворителях (органические растворители) полипропилен при комнатной температуре незначительно набухает.
Трубы из полипропилена длиной l = 150, 250, 500, 750, 1000, 1500, 2000, 3000 мм производятся с одним раструбом.

1.4. Способ соединения

Соединение труб и фасонных частей из РР может осуществляться различными способами:

• соединение с помощью фасонных частей с раструбными соединениями;
• соединение с помощью ремонтной муфты.

Соединение труб и фасонных частей из РР происходит с помощью раструбов с уплотнительной прокладкой, которая гарантирует герметичность соединения. Уплотнительные двухлепестковые прокладки с кольцом вставляются в специальный паз раструбов на заводе. Двухлепестковая уплотнительная прокладка обеспечивает большую плотность    соединения,    когда    труба    деформируется.    Прокладки    изготовлены из материалов, которые позволяют обеспечить плотность соединения, а их срок службы равен сроку службы труб и фасонных частей.

50405 Муфта ХПВХ с нар.резьб. 1/2" (КВ-РН) GENOVA

В магазине «Кит Инжиниринг» Вы сможете найти в наличии все необходимые товары для сборки канализационной системы на немецкой системе Ostendorf по самой лучшей цене. В наличии имеется достаточное количество труб, отводов, углов, переходников, манжет и муфт, а также прямых и косых тройников, переходов с чугунной на пластиковую и ПНД канализацию. Так же, есть переходы на рыжие канализационные трубы больших диаметров. Купить дешево качественную канализационную трубу и составные части к ней- это к нам!

Сфера применения серой немецкой пластиковой канализационной трубы и фитингов Ostendorf HT.

-Водоотведение в зданиях

-бытовая канализация

-ливнесброс

-вентиляция

Химическая стойкость трубы и фитингов серой немецкой канализации Ostendorf:

Она используется для агрессивных сред в диапазоне от рН 2 до рН 12

Преимущества системы из полипропиленовых серых немецких канализационных труб и фасонных частей. Свойства материалов: полипропилен (PP) изготовленный в соответствии с DIN EN 1451-1 и DIN 19560-10, устойчив к горячей воде при более высокой огнестойкости DIN 4102 B1

Отличная шумоизоляция.

Чтобы создать комфортное жилье, необходимо устранить посторонние шумы с самого начала. Простая установка, коррозионностойкие трубы Ostendorf. Система дренажа дома HT Ostendorf в этом направлении помогает улучшить благоустройство жилых зданий.

Шум в канализационных трубах.

Поток и падение сточных вод в трубах создает шум воздуха и корпуса в здании. Например, высокоскоростные удары сточных вод в таких местах, как изгибы, тройники и подводящие стояки, создают значительный шум. Система звукоизоляции из труб Ostendorf HT для бытовых стоков открывает новые перспективы для санитарных специалистов.

Ostendorf HT предотвращает распространение шума.

Из-за измененного состава сырья система труб HT обеспечивает надежную защиту от шума. Эта система с горячей водой подходит для всех канализационных труб в соответствии с DIN EN 12056 и DIN 1986-100.

Не оставляйте шанс на шум

Институт строительной физики. Fraunhofer Stuttgart проверил акустические свойства новой системы HT DIN EN 14366 и получил значение 26 дБ (А), что соответствует II по степени изоляции. Эксперименты использовали обычные монтажные кронштейны в реальных условиях. Эксперименты проводились с потоком жидкости в трубопроводе 4 л / с.

Сила и выносливость

Трубы Ostendorf HT устойчивы к коррозии, долговечны, устойчивы к агрессивным сточным водам и огнестойким по отношению к классу B1. Из-за гладкости внутренних поверхностей на них не образуются отложения. Трубы и фитинги изготавливаются с номинальной шириной от DN 32 до DN 160. Надежное штепсельное соединение, система очень полезна в укладке и установке и отвечает всем требованиям требовательных клиентов.

Качество Ostendorf.

Наши трубы и фитинги системы NT подвергаются постоянному контролю качества. У нас есть сертифицированная система управления качеством в соответствии с DIN EN ISO 9001, DQS, регистрационный номер 289722-QM

Реализация в жилых помещениях.

Учитывая растущие потребности в жилье в Остендорфе, ХТ отвечает всем ожиданиям с точки зрения принятия экономических и экологических решений, а также улучшает качество жилья и повышает стоимость недвижимости

Водорозетка 32х1" Внутренняя резьба Латунь для труб ПНД TIEMME 3400056 фитинг для труб ПНД (полиэтилен низкого давления)

Данные фитинги производятся в Италии и рассчитаны на максимальную рабочую температуру до 110 градусов по Цельсию.

Максимальное рабочее давление для латунных фитингов Tiemme для ПНД трубы составляет: 25 бар.

Материал из которого сделаны латунные фитинги Тиемме для ПНД трубы: Латунь европейской марки CW617N (стойкая к вымыванию цинка).

Страна изготовления: Италия

Фитинги компрессионные латунные Tiemme позволят соединить отдельные части трубопровода, состоящего из множества элементов (переходники на трубную резьбу, отводы, полу-отводы, тройники, точки водоразбора и запорную арматуру), в единое целое. Применение латунных соединителей придаст всей водопроводной системе дополнительную прочность и надежность.

Монтаж фитингов на трубу:

Тройник KGEA 87° двухраструбный DN 110x110 мм НАРУЖНАЯ 220400

Муфта ремонтная (надвижная) KGU двухраструбная DN 315 мм НАРУЖНАЯ

кровельная воронка, с электрообогревом, с листвоуловителем, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160

Муфта соединительная ID300 (340) ПП

Воронка кровельная VB 310.0 F вертикальный выпуск DN50/75/110 без фланца, плоский листвоуловитель

Кровельные воронки серии VB 310 с листвоуловителем, с диаметром выпускного патрубка 50/75/110 мм, предназначены для отвода дождевой и талой воды с плоских кровель, террас, балконов во внутренний водосток ливневой канализации.

• Листвоуловитель для эксплуатируемых и неэксплуатируемых кровель;
• Малое поперечное сечение, большая пропускная способность;
• Для наружных поверхностей площадью до 55 м²;
• Прижимной нержавеющий фланец.

HL 710.1V DN 110 Канализационный затвор для вертикального монтажа с возможностью фиксации заслонки

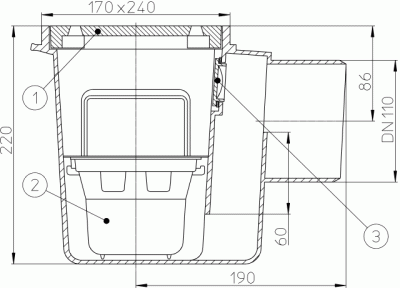

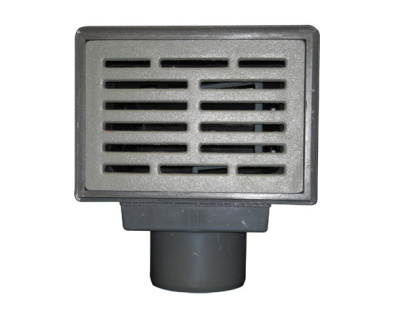

HL 71G DN110 Трап для подвального помещения с решеткой из чугуна

Труба канализационная НПВХ SN4 DN 200*4.9x6090 мм НАРУЖНАЯ

Наружные трубы для канализации и комплектующие для наружных работ производятся из непластифицированного поливинилхлорида (НПВХ, PVC-U).

НПВХ – это твёрдый непластифицированный поливинилхлорид или винипласт. Представляет собой макромолекулярный материал. Структура получается соединением молекул или мономеров в цепочки, которые крупнее в 1000 и 10000 раз, чем природные образования в воде или соли. Результат химических связей – многомерная решётчатая структура.

Винипласт производится нефтехимической промышленностью из этана и хлорида. В основной полимер добавляются красители, стабилизаторы, мел и другие наполнители. Детали получают методом экструзии, – продавливании вязкой пластичной массы через отверстие.

Хемкор выпускает изделия однородного состава и структуры или трёхслойного НПВХ с промежуточным вспененным слоем. В последнем случае, применяется способ тройной экструзии

.

Труба с промежуточным вспененным слоем

Трубы для наружной канализации из ПВХ представляет собой трёхслойную конструкцию. Внешний и внутренний слой формируют из жёсткого ПВХ, выработанного по обычной технологии и рецептуре. Между ними расположена прослойка материала, – вспененного ПВХ в композиции с мелкодисперсным вторичным хлорвинилом. Это позволило создать трубопроводы, которые, при одинаковой толщине стенок и диаметре, дают выигрыш в массе до 33% без потери прочностных характеристик.

Многослойные пластиковые трубопроводы ПВХ производятся методом соэкструзии. Линия состоит из трёх двухшнековых экструдеров. Для получения внутреннего и внешнего слоя, применяются конические шнеки. Ванна для охлаждения, по сравнению с производством монолитных труб для наружной канализации, больше на 50% из-за большей толщины стенок вспененных изделий.

Технические характеристики

Трубы на вспененной основе из ПВХ для наружных сетей канализации получили массовое распространение в силу своих потребительских свойств. Это обусловлено характеристиками изделий Хемкор:

*Под заказ изготавливаются трубы с жёсткостью SN2, SN8.

Классы жёсткости

Кольцевая жёсткость – один из основных прочностных показателей для полимерных пустотелых конструкций (труб). Определяется наружным воздействием грунта на стенки детали. Показывает максимальную глубину закладки наружной канализации ПВХ без потери изделием своих функциональных свойств. Методика определения и характеристика разработаны по европейскому стандарту DIN EN ISO 9969.

Основные классы, применяемые для продукции Хемкор:

• SN2 – глубина монтажа до 1 метра (давление до 2 кН/м² ~ 0,02кгс/см² или 0, 02 атм.);
• SN4 – до 6 метров (давление до 4 кН/м² ~ 0,04кгс/см² или 0, 04 атм.);
• SN8 – до 8 метров (давление до 8 кН/м² ~ 0,08кгс/см² или 0, 08 атм.).

Преимущества изделий Хемкор

1. Канализационные трубы и фитинги наружного применения из НПВХ обладают химической стойкостью к распространённым компонентам бытовых и промышленных стоков. Стойки к большинству органических и неорганических растворителей. Не корродируют, не гниют, инертны к биологическому воздействию.
2. Малый коэффициент трения, – обусловлен гладкой внешней и внутренней поверхностью. Следовательно, снижается возможность налипания включений, содержащихся в стоках, на канализационные фитинги и стенки. Кроме этого, пластмассовые трубы из ПВХ хорошо противостоят абразивному воздействию от твёрдых частиц в жидкой среде.
3. Повышенная тепло– и звукоизоляция. Малый коэффициент теплового расширения, – не требуется применение в магистрали компенсаторов «удлинения-сжатия».
4. Готовые изделия обладают небольшой массой, что существенно облегчает работу с ними, снижает транспортные расходы.
5. Простой способ соединения, по методу «раструб–труба».
6. Материал трубы ПВХ для наружных работ обрабатывается простыми слесарными инструментами, – его легко разрезать ножовкой.
7. НПВХ – диэлектрик. Отсюда, отсутствует необходимость в заземлении наружной канализационной трубы.
8. Применение вторичного ПВХ. Это позволяет снизить конечную стоимость изделий без потери качества и прочностных характеристик.
9. Материал не горюч. При отсутствии открытого пламени самозатухает. Гореть самостоятельно может только при кислородном балансе более 40–45%.
10. Уменьшение себестоимости готовой продукции в связи с экономией материала.
11. Ускоренная окупаемость вложенных средств.
12. Срок службы 50 и более лет.

трап с решеткой из нержавеющей стали 115*115 мм в пластиковом подрамнике 123*123 мм, с фланцем из ABS, с "сухим" сифоном "Primus", Q=0,40 л/с, минимальной монтажной высотой 69мм, с горизонтальным выпуском и шарнирным подсоединением, DN 40

Тройник 40х1,1/4" ВРх40 Латунь для труб ПНД Itap фитинг для труб ПНД (полиэтилен низкого давления)

Максимальная рабочая температура:  110°C (в отсутствии пара)

Максимальное рабочее давление: 25 bar

Резьба: ISO228 (эквивалентно DIN EN ISO 228 и BS EN ISO 228)

Монтаж латунных компрессионных фитингов под ключ с трубой ПНД

Если есть необходимость провести воду в дом (или отдельно стоящую баню, парник, оросительную систему, бассейн ба) из колодца, скважины, или центрального водопровода, то целесообразно использовать полиэтиленовые трубы низкого давления (ПНД). Для подключения к основному водопроводу (скважине) и дальнейшей укладке отдельного трубопровода необходимо использовать соединительные элементы, которые могут быть латунными фитингами ITAP для труб из ПНД. Фитинги из латуни позволяют подключать отдельные части трубопровода, который имеет множество вариантов конфигурации, в единое целое. Но латунная арматура давно заслужила репутацию надежных соединений, особенно при укладке водопроводных труб из ПНД. Этот параметр позволяет получить следующие преимущества:

- легкий вес системы;

- стойкость к коррозии;

- простая установка, не требующая дорогостоящего специфического инструмента;

- экологическая совместимость (состав воды не изменяется при прохождении через такую ​​систему);

- устойчивость к низким температурам и заморозкам системы;

- приемлемая стоимость;

- длительный срок службы (до 50 лет).

Так как полиэтилен является достаточно пластичным материалом (легко деформируемым при достаточно высокой нагрузке), присутствие латунных соединительных элементов ITAP для ПНД труб придаст всей системе водопровода дополнительную прочность. Это особенно важно в случае с подземной версией прокладки, так как со сдвигами грунта появится эффект нагрузки со стороны на всю структуру. Латунь - сплав меди и цинка, который известен с начала эры. Именно из-за их качеств такой материал использовался в водных системах древнего мира. Первоначально латунь производит высококачественные отливки, которые могут быть легко обработаны. Технические характеристики сплава показаны в маркировке. Кроме того, для повышения стойкости к коррозии латунные фитинги могут быть покрыты дополнительным защитным слоем из никеля или хрома. Латунные фитинги подходят для сред с температурой до 200ºC и выдерживают давление до 25 бар. При использовании их в качестве соединительных элементов в пластиковых системах водоснабжения, которые обеспечивают нормальную питьевую воду без высоких температур и высокого давления, прочностные характеристики не так важны. Но побочные эффекты внешних факторов, таких как механические повреждения, будут сведены к минимуму. При строительстве системы водоснабжения из труб ПНД необходимо будет использовать соединительные латунные компрессионные элементы ITAP для труб ПНД для различных целей и конфигураций. Любой трубопровод никогда не состоит из одной прямой секции. Он имеет повороты, ветви, изгибы, заглушенные концы. Фитинги из латуни ITAP для труб ПНД 20, 25, 32, 40, 50, 63 мм (а также для других диаметров) имеют следующие типы: латунные углы (отводы) ITAP для труб из ПНД - эти элементы предназначены для изменения направления трубопровода через угол от 45 до 120 градусов; Компрессионный тройник из  латуни ITAP для труб ПНД - позволяет создать отдельную ветку на главной линии под углом 90 градусов; Компрессионная латунная крестовина ITAP для труб ПНД - соединяет четыре сегмента в двух взаимно перпендикулярных направлениях; муфта латунная для ПНД трубы - соединяет два куска трубы того же диаметра, которые укладываются вдоль прямой линии; переходная муфта , она же редукционная муфта из латуни для труб ПНД - позволяет надежно соединять две трубы с разными диаметрами, лежащими на одной прямой, компрессионные латунные заглушки (колпачки) - позволяет герметизировать свободный конец трубы; седелка - соединительный элемент для подключения к основному трубопроводу (источник воды); Соединители- переходы с трубы ПНД на трубную резьбу 1/2", 3/4", 1"… служат для соединения с другими частями системы водоснабжения, бывают с внутренней или наружной резьбой. Система, состоящая из труб из ПНД, может быть смонтирована с пластиковой арматурой. И многие строители делают это, утверждая такие действия с низкой стоимостью материалов. Но для труб ПНД предпочтительнее использовать соединители из латуни. Одной из причин, почему стоит заплатить немного дороже, является прочностные характеристики материалов и возможность повторного использования. Латунные фитинги под ключ ITAP для ПНД могут обеспечивать герметичное соединение труб из ПНД с гарантированным отсутствием утечек. Это связано с тем, что обжимное кольцо (оно также изготовлено из латуни) имеет на внутренней поверхности вид нити, которая при скручивании гайки прессуется в полиэтиленовую структуру. Таким образом, когда внешнее физическое воздействие заставляет трубу растягиваться (деформироваться), соединение не будет нарушено.

Назначение, краткое описание и технические данные

Предназначение – напорная канализация, в том числе ливневая, и водопровод. Обе системы включают насосы (насосные станции), работа которых обеспечивает перемещение воды, другой транспортируемой жидкости или газообразных веществ по трубопроводу.

Примечания:

1. Трубы для сточных вод, отводимых от производственных объектов, должны быть химически устойчивы к транспортируемой среде. Это требование распространяется также на фитинги и уплотнительные кольца канализационной системы.
2. Напорная канализация частного дома обустраивается при необходимости укладки трубопровода большой протяженности или в случае возникновения сложностей с укладкой безнапорной канализационной системы.

Трубы для систем напорных трубопроводов представляют собой изделия темно-серого цвета с гладкими поверхностями, внутренней и наружной. Один конец изделия выполнен в виде раструба. Длина раструбной части, в зависимости от типоразмера, составляет 100-260 мм, длина изделия (без раструба) – 6000 мм. Внутри раструба выполнен паз, в котором установлено резиновое кольцо. При укладке трубопровода гладкий конец одной трубы входит в раструбную часть другой и сжимает (расклинивает) кольцо, создавая герметичное уплотнение в месте стыка. Форма паза исключает любое смещение кольца.

Технические данные выпускаемых заводом «ХЕМКОР» труб:

• диаметр − от 90 мм до 500 мм;
• толщина стенок − от 2,2 мм до 23,7 мм;
• размерное отношение – SDR 41, SDR 33, SDR 26, SDR 21, SDR 17;
• максимально допустимое давление в системе (в атм.) – 6,3-8,0-10,0-12,5-16,0;
• разрешено применение в диапазоне температур 0°С−45°С.

Основные достоинства

Среди основных достоинств труб ПВХ для напорной канализации и водопровода нужно назвать:

• срок службы не менее 50 лет;
• простоту укладки трубопровода благодаря наличию раструба с уплотнительным кольцом – сборка конструкции не требует сварочных работ или использования клея для соединения изделий;
• высокий показатель минимальной длительной прочности (MRS);
• низкий коэффициент шероховатости, что позволяет значительно уменьшить вероятность возникновения засоров;
• отличную ремонтопригодность – работоспособность трубопровода можно быстро восстановить;
• небольшой вес изделий, облегчающий транспортировку и проведение работ по укладке;
• широкий выбор фитингов;
• доступную цену.

Все эти достоинство делают трубы ПВХ самым популярным материалом для устройства систем напорных трубопроводов.

Фланец стальной прижимной Диаметр 200/200 мм. (10 атм.) для ПНД
