Канализация / пнд / трапы

В магазине «Кит Инжиниринг» Вы сможете найти в наличии все необходимые товары для сборки канализационной системы на немецкой системе Ostendorf по самой лучшей цене. В наличии имеется достаточное количество труб, отводов, углов, переходников, манжет и муфт, а также прямых и косых тройников, переходов с чугунной на пластиковую и ПНД канализацию. Так же, есть переходы на рыжие канализационные трубы больших диаметров. Купить дешево качественную канализационную трубу и составные части к ней- это к нам!

Сфера применения серой немецкой пластиковой канализационной трубы и фитингов Ostendorf HT.

-Водоотведение в зданиях

-бытовая канализация

-ливнесброс

-вентиляция

Химическая стойкость трубы и фитингов серой немецкой канализации Ostendorf:

Она используется для агрессивных сред в диапазоне от рН 2 до рН 12

Преимущества системы из полипропиленовых серых немецких канализационных труб и фасонных частей. Свойства материалов: полипропилен (PP) изготовленный в соответствии с DIN EN 1451-1 и DIN 19560-10, устойчив к горячей воде при более высокой огнестойкости DIN 4102 B1

Отличная шумоизоляция.

Чтобы создать комфортное жилье, необходимо устранить посторонние шумы с самого начала. Простая установка, коррозионностойкие трубы Ostendorf. Система дренажа дома HT Ostendorf в этом направлении помогает улучшить благоустройство жилых зданий.

Шум в канализационных трубах.

Поток и падение сточных вод в трубах создает шум воздуха и корпуса в здании. Например, высокоскоростные удары сточных вод в таких местах, как изгибы, тройники и подводящие стояки, создают значительный шум. Система звукоизоляции из труб Ostendorf HT для бытовых стоков открывает новые перспективы для санитарных специалистов.

Ostendorf HT предотвращает распространение шума.

Из-за измененного состава сырья система труб HT обеспечивает надежную защиту от шума. Эта система с горячей водой подходит для всех канализационных труб в соответствии с DIN EN 12056 и DIN 1986-100.

Не оставляйте шанс на шум

Институт строительной физики. Fraunhofer Stuttgart проверил акустические свойства новой системы HT DIN EN 14366 и получил значение 26 дБ (А), что соответствует II по степени изоляции. Эксперименты использовали обычные монтажные кронштейны в реальных условиях. Эксперименты проводились с потоком жидкости в трубопроводе 4 л / с.

Сила и выносливость

Трубы Ostendorf HT устойчивы к коррозии, долговечны, устойчивы к агрессивным сточным водам и огнестойким по отношению к классу B1. Из-за гладкости внутренних поверхностей на них не образуются отложения. Трубы и фитинги изготавливаются с номинальной шириной от DN 32 до DN 160. Надежное штепсельное соединение, система очень полезна в укладке и установке и отвечает всем требованиям требовательных клиентов.

Качество Ostendorf.

Наши трубы и фитинги системы NT подвергаются постоянному контролю качества. У нас есть сертифицированная система управления качеством в соответствии с DIN EN ISO 9001, DQS, регистрационный номер 289722-QM

Реализация в жилых помещениях.

Учитывая растущие потребности в жилье в Остендорфе, ХТ отвечает всем ожиданиям с точки зрения принятия экономических и экологических решений, а также улучшает качество жилья и повышает стоимость недвижимости

В магазине «Кит Инжиниринг» Вы сможете найти в наличии все необходимые товары для сборки канализационной системы на немецкой системе Ostendorf по самой лучшей цене. В наличии имеется достаточное количество труб, отводов, углов, переходников, манжет и муфт, а также прямых и косых тройников, переходов с чугунной на пластиковую и ПНД канализацию. Так же, есть переходы на рыжие канализационные трубы больших диаметров. Купить дешево качественную канализационную трубу и составные части к ней- это к нам!

Сфера применения серой немецкой пластиковой канализационной трубы и фитингов Ostendorf HT.

-Водоотведение в зданиях

-бытовая канализация

-ливнесброс

-вентиляция

Химическая стойкость трубы и фитингов серой немецкой канализации Ostendorf:

Она используется для агрессивных сред в диапазоне от рН 2 до рН 12

Преимущества системы из полипропиленовых серых немецких канализационных труб и фасонных частей. Свойства материалов: полипропилен (PP) изготовленный в соответствии с DIN EN 1451-1 и DIN 19560-10, устойчив к горячей воде при более высокой огнестойкости DIN 4102 B1

Отличная шумоизоляция.

Чтобы создать комфортное жилье, необходимо устранить посторонние шумы с самого начала. Простая установка, коррозионностойкие трубы Ostendorf. Система дренажа дома HT Ostendorf в этом направлении помогает улучшить благоустройство жилых зданий.

Шум в канализационных трубах.

Поток и падение сточных вод в трубах создает шум воздуха и корпуса в здании. Например, высокоскоростные удары сточных вод в таких местах, как изгибы, тройники и подводящие стояки, создают значительный шум. Система звукоизоляции из труб Ostendorf HT для бытовых стоков открывает новые перспективы для санитарных специалистов.

Ostendorf HT предотвращает распространение шума.

Из-за измененного состава сырья система труб HT обеспечивает надежную защиту от шума. Эта система с горячей водой подходит для всех канализационных труб в соответствии с DIN EN 12056 и DIN 1986-100.

Не оставляйте шанс на шум

Институт строительной физики. Fraunhofer Stuttgart проверил акустические свойства новой системы HT DIN EN 14366 и получил значение 26 дБ (А), что соответствует II по степени изоляции. Эксперименты использовали обычные монтажные кронштейны в реальных условиях. Эксперименты проводились с потоком жидкости в трубопроводе 4 л / с.

Сила и выносливость

Трубы Ostendorf HT устойчивы к коррозии, долговечны, устойчивы к агрессивным сточным водам и огнестойким по отношению к классу B1. Из-за гладкости внутренних поверхностей на них не образуются отложения. Трубы и фитинги изготавливаются с номинальной шириной от DN 32 до DN 160. Надежное штепсельное соединение, система очень полезна в укладке и установке и отвечает всем требованиям требовательных клиентов.

Качество Ostendorf.

Наши трубы и фитинги системы NT подвергаются постоянному контролю качества. У нас есть сертифицированная система управления качеством в соответствии с DIN EN ISO 9001, DQS, регистрационный номер 289722-QM

Реализация в жилых помещениях.

Учитывая растущие потребности в жилье в Остендорфе, ХТ отвечает всем ожиданиям с точки зрения принятия экономических и экологических решений, а также улучшает качество жилья и повышает стоимость недвижимости

Труба ПНД ПЭ-100 Диаметр 40 х 3,0 мм. "питьевая" бухта 100 м.п SDR13.6 (PN 12.5 ) ГОСТ18599-2001

Труба ПНД ПЭ-100 Диаметр 40 х 3,0 мм. "питьевая" бухта 50 м.п SDR13.6 (PN 12.5 ) ГОСТ18599-2001

Труба ПНД ПЭ-100 Диаметр 32 х 2,4 мм. "питьевая" бухта 500 м.п SDR13.6 (PN 12.5 ) ГОСТ18599-2001

Труба ПНД ПЭ-100 Диаметр 25 х 2,0 мм. "питьевая" бухта 200 м.п SDR13.6 (PN 12.5 ) ГОСТ18599-2001

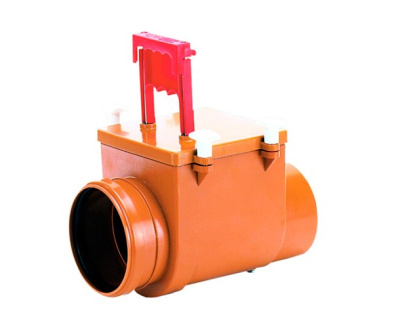

HL 720.1 DN 200 Канализационный затвор с возможностью ручной фиксации заслонки в закрытом положении

Седелка компрессионная 110х1.1/4" PN10 UNIDELTA фитинг для труб ПНД (полиэтилен низкого давления)

Компрессорные итальянские фитинги Unidelta и зажимные седла предназначены специально для соединения полиэтиленовых труб с наружным диаметром 16-110 мм (135 мм для зажимных седел). Они полностью совместимы со всеми трубами PELD, PEHD, PE40, PE80 и PE100, соответствующими EN 12201, ISO 4427, ISO 14236, ISO 13460, DIN 8074. Они обычно используются для транспортировки питьевой воды и жидкостей при давлениях до 16 бар для общего приложения. Качество используемых материалов делает эти фитинги стойкими к травлению многочисленными химическими веществами и ультрафиолетовым лучам. Универсальный фитинг Unidelta может использоваться для подключения систем с использованием метрических трубопроводов PE с существующими трубами из любого материала с внешним диаметром 15-34 мм.

Фитинги и зажимные седла не подходят для использования с горячей водой для пределов, продиктованных использованием полиэтиленовых труб. Максимальная рабочая температура относится к использованию полиэтиленовых труб; поэтому необходимо сослаться на правила, применимые в стране использования. Фитинги и зажимные седла выдерживают температуру ниже 0 ° C. В приведенной ниже таблице показано максимальное рабочее давление во время непрерывной работы (PFA) с изменением температуры, если транспортируемая жидкость представляет собой воду в соответствии с EN 805, EN 12201 и ISO 13761. Для значений, входящих в заданный диапазон, линейная интерполяция может быть полученный.

Фитинги Unidelta и зажимные седла соответствуют предписаниям по транспортировке питьевой воды и жидкостей для потребления человеком в соответствии с правилами, применяемыми в Италии и многих других странах.

1. Болты из гальванизированной стали.

2. Нижняя часть седелки: Полипропилен  с высокой степенью устойчивости и с защитой от УФ-излучения.

3. Уплотнительная прокладка фитинга: (NBR) Резина нитриловая.

4. Водоотвод хомута:(PP-B) Полипропилен с высокой степенью устойчивости и с защитой от УФ- излучения.

5. Укрепляющее кольцо: Нержавеющяя сталь (AISI).

Как монтировать компрессионную седелку на ПНД трубопровод 2 варианта:

Второй:

Соединение 63х2" Внутренняя резьба Латунь для труб ПНД Itap фитинг для труб ПНД (полиэтилен низкого давления)

Максимальная рабочая температура:  110°C (в отсутствии пара)

Максимальное рабочее давление: 25 bar

Резьба: ISO228 (эквивалентно DIN EN ISO 228 и BS EN ISO 228)

Монтаж латунных компрессионных фитингов под ключ с трубой ПНД

Если есть необходимость провести воду в дом (или отдельно стоящую баню, парник, оросительную систему, бассейн ба) из колодца, скважины, или центрального водопровода, то целесообразно использовать полиэтиленовые трубы низкого давления (ПНД). Для подключения к основному водопроводу (скважине) и дальнейшей укладке отдельного трубопровода необходимо использовать соединительные элементы, которые могут быть латунными фитингами ITAP для труб из ПНД. Фитинги из латуни позволяют подключать отдельные части трубопровода, который имеет множество вариантов конфигурации, в единое целое. Но латунная арматура давно заслужила репутацию надежных соединений, особенно при укладке водопроводных труб из ПНД. Этот параметр позволяет получить следующие преимущества:

- легкий вес системы;

- стойкость к коррозии;

- простая установка, не требующая дорогостоящего специфического инструмента;

- экологическая совместимость (состав воды не изменяется при прохождении через такую ​​систему);

- устойчивость к низким температурам и заморозкам системы;

- приемлемая стоимость;

- длительный срок службы (до 50 лет).

Так как полиэтилен является достаточно пластичным материалом (легко деформируемым при достаточно высокой нагрузке), присутствие латунных соединительных элементов ITAP для ПНД труб придаст всей системе водопровода дополнительную прочность. Это особенно важно в случае с подземной версией прокладки, так как со сдвигами грунта появится эффект нагрузки со стороны на всю структуру. Латунь - сплав меди и цинка, который известен с начала эры. Именно из-за их качеств такой материал использовался в водных системах древнего мира. Первоначально латунь производит высококачественные отливки, которые могут быть легко обработаны. Технические характеристики сплава показаны в маркировке. Кроме того, для повышения стойкости к коррозии латунные фитинги могут быть покрыты дополнительным защитным слоем из никеля или хрома. Латунные фитинги подходят для сред с температурой до 200ºC и выдерживают давление до 25 бар. При использовании их в качестве соединительных элементов в пластиковых системах водоснабжения, которые обеспечивают нормальную питьевую воду без высоких температур и высокого давления, прочностные характеристики не так важны. Но побочные эффекты внешних факторов, таких как механические повреждения, будут сведены к минимуму. При строительстве системы водоснабжения из труб ПНД необходимо будет использовать соединительные латунные компрессионные элементы ITAP для труб ПНД для различных целей и конфигураций. Любой трубопровод никогда не состоит из одной прямой секции. Он имеет повороты, ветви, изгибы, заглушенные концы. Фитинги из латуни ITAP для труб ПНД 20, 25, 32, 40, 50, 63 мм (а также для других диаметров) имеют следующие типы: латунные углы (отводы) ITAP для труб из ПНД - эти элементы предназначены для изменения направления трубопровода через угол от 45 до 120 градусов; Компрессионный тройник из  латуни ITAP для труб ПНД - позволяет создать отдельную ветку на главной линии под углом 90 градусов; Компрессионная латунная крестовина ITAP для труб ПНД - соединяет четыре сегмента в двух взаимно перпендикулярных направлениях; муфта латунная для ПНД трубы - соединяет два куска трубы того же диаметра, которые укладываются вдоль прямой линии; переходная муфта , она же редукционная муфта из латуни для труб ПНД - позволяет надежно соединять две трубы с разными диаметрами, лежащими на одной прямой, компрессионные латунные заглушки (колпачки) - позволяет герметизировать свободный конец трубы; седелка - соединительный элемент для подключения к основному трубопроводу (источник воды); Соединители- переходы с трубы ПНД на трубную резьбу 1/2", 3/4", 1"… служат для соединения с другими частями системы водоснабжения, бывают с внутренней или наружной резьбой. Система, состоящая из труб из ПНД, может быть смонтирована с пластиковой арматурой. И многие строители делают это, утверждая такие действия с низкой стоимостью материалов. Но для труб ПНД предпочтительнее использовать соединители из латуни. Одной из причин, почему стоит заплатить немного дороже, является прочностные характеристики материалов и возможность повторного использования. Латунные фитинги под ключ ITAP для ПНД могут обеспечивать герметичное соединение труб из ПНД с гарантированным отсутствием утечек. Это связано с тем, что обжимное кольцо (оно также изготовлено из латуни) имеет на внутренней поверхности вид нити, которая при скручивании гайки прессуется в полиэтиленовую структуру. Таким образом, когда внешнее физическое воздействие заставляет трубу растягиваться (деформироваться), соединение не будет нарушено.

1. Канализационная система из полипропилена SINIKON

Компании SINIKON и VALSIR производят широкий ассортимент труб и фасонных изделий из полипропилена (РР), позволяющий проектировать и монтировать современные системы безнапорной внутренней канализации любой сложности. Раструбные трубы и фасонные изделия комплектуются установленным заводским способом уплотнительным кольцом из SBR (стирол-бутадиен каучук) резины, обеспечивающим герметичность соединений в течение всего срока эксплуатации трубопровода. По трубопроводной системе канализации из РР допускается транспортировать стоки с постоянной температурой до 80°C и кратковременно (до 1 минуты) – с температурой до 95°C. Срок службы трубопроводов – не менее 50 лет.

Особенности системы:

• абсолютная гарантия герметичности соединений благодаря уплотнительной двухлепестковой прокладке с кольцом;
• отсутствие необходимости применения специальных инструментов и приспособлений;
• высокая скорость и простота сборки, операции по транспортировке и складированию упрощены за счет малой массы изделий;
• наличие широкого ассортимента фасонных частей и труб с раструбными соединениями, которые позволяют создать канализационную систему по любому проекту;
• превосходная устойчивость к большому количеству химических веществ, присутствующих в сливаемой воде, неподверженность влиянию микроорганизмов;
• минимальные потери напора благодаря гладкости внутренних стенок, гладкие стенки также гарантируют отсутствие возникновения отложений и скопления бактерий;
• отсутствие проблем, связанных с блуждающими токами, возникающими в металлических трубопроводах и приводящие к их коррозии. Это позволяет осуществлять прокладку в непосредственной близости от силовых кабельных линий, что важно при высокой насыщенности подземными инженерными коммуникациями в условиях городской застройки.

Канализационные системы SINIKON и канализационные системы абсолютно идентичны и могут использоваться при проектировании и монтаже в любой комбинации.

1.1. Область применения

Трубы и фасонные части из полипропилена SINIKON полностью соответствуют всем требованиям действующих СП 40-102-2000 и СП 40-107-2003, а также требованиям норматива DIN EN 1451-1 и могут быть использованы внутри жилых и производственных зданий как:

А) Канализационные внутренние безнапорные трубопроводы для слива промышленных и бытовых стоков высокой и низкой температуры;

Б) Трубопроводы вентиляции, подсоединяемые к сливным трубопроводам, описанным выше;

В) Трубопроводы внутренней ливневой канализации высотой до 10м.

1.2. Материал

Полипропиленовые канализационные трубы SINIKON изготавливаются методом экструзии (формование изделий неограниченной длины продавливанием расплава полимера через формующую головку с каналами необходимого профиля) из гомополимер пропилена (тип 1) РР-Н.

1.3. Стойкость материала

Полипропилен - является устойчивым к химии материалом. Возмоное воздействие на него могут оказать только сильные окислители (кислоты). Продолжительный контакт с концентрированной серной кислотой и перекисью водорода при температуре 60 ºC и выше приводит к разложению полипропилена. В растворителях (органические растворители) полипропилен при комнатной температуре незначительно набухает.
Трубы из полипропилена длиной l = 150, 250, 500, 750, 1000, 1500, 2000, 3000 мм производятся с одним раструбом.

1.4. Способ соединения

Соединение труб и фасонных частей из РР может осуществляться различными способами:

• соединение с помощью фасонных частей с раструбными соединениями;
• соединение с помощью ремонтной муфты.

Соединение труб и фасонных частей из РР происходит с помощью раструбов с уплотнительной прокладкой, которая гарантирует герметичность соединения. Уплотнительные двухлепестковые прокладки с кольцом вставляются в специальный паз раструбов на заводе. Двухлепестковая уплотнительная прокладка обеспечивает большую плотность    соединения,    когда    труба    деформируется.    Прокладки    изготовлены из материалов, которые позволяют обеспечить плотность соединения, а их срок службы равен сроку службы труб и фасонных частей.

1. Канализационная система из полипропилена SINIKON

Компании SINIKON и VALSIR производят широкий ассортимент труб и фасонных изделий из полипропилена (РР), позволяющий проектировать и монтировать современные системы безнапорной внутренней канализации любой сложности. Раструбные трубы и фасонные изделия комплектуются установленным заводским способом уплотнительным кольцом из SBR (стирол-бутадиен каучук) резины, обеспечивающим герметичность соединений в течение всего срока эксплуатации трубопровода. По трубопроводной системе канализации из РР допускается транспортировать стоки с постоянной температурой до 80°C и кратковременно (до 1 минуты) – с температурой до 95°C. Срок службы трубопроводов – не менее 50 лет.

Особенности системы:

• абсолютная гарантия герметичности соединений благодаря уплотнительной двухлепестковой прокладке с кольцом;
• отсутствие необходимости применения специальных инструментов и приспособлений;
• высокая скорость и простота сборки, операции по транспортировке и складированию упрощены за счет малой массы изделий;
• наличие широкого ассортимента фасонных частей и труб с раструбными соединениями, которые позволяют создать канализационную систему по любому проекту;
• превосходная устойчивость к большому количеству химических веществ, присутствующих в сливаемой воде, неподверженность влиянию микроорганизмов;
• минимальные потери напора благодаря гладкости внутренних стенок, гладкие стенки также гарантируют отсутствие возникновения отложений и скопления бактерий;
• отсутствие проблем, связанных с блуждающими токами, возникающими в металлических трубопроводах и приводящие к их коррозии. Это позволяет осуществлять прокладку в непосредственной близости от силовых кабельных линий, что важно при высокой насыщенности подземными инженерными коммуникациями в условиях городской застройки.

Канализационные системы SINIKON и канализационные системы абсолютно идентичны и могут использоваться при проектировании и монтаже в любой комбинации.

1.1. Область применения

Трубы и фасонные части из полипропилена SINIKON полностью соответствуют всем требованиям действующих СП 40-102-2000 и СП 40-107-2003, а также требованиям норматива DIN EN 1451-1 и могут быть использованы внутри жилых и производственных зданий как:

А) Канализационные внутренние безнапорные трубопроводы для слива промышленных и бытовых стоков высокой и низкой температуры;

Б) Трубопроводы вентиляции, подсоединяемые к сливным трубопроводам, описанным выше;

В) Трубопроводы внутренней ливневой канализации высотой до 10м.

1.2. Материал

Полипропиленовые канализационные трубы SINIKON изготавливаются методом экструзии (формование изделий неограниченной длины продавливанием расплава полимера через формующую головку с каналами необходимого профиля) из гомополимер пропилена (тип 1) РР-Н.

1.3. Стойкость материала

Полипропилен - является устойчивым к химии материалом. Возмоное воздействие на него могут оказать только сильные окислители (кислоты). Продолжительный контакт с концентрированной серной кислотой и перекисью водорода при температуре 60 ºC и выше приводит к разложению полипропилена. В растворителях (органические растворители) полипропилен при комнатной температуре незначительно набухает.
Трубы из полипропилена длиной l = 150, 250, 500, 750, 1000, 1500, 2000, 3000 мм производятся с одним раструбом.

1.4. Способ соединения

Соединение труб и фасонных частей из РР может осуществляться различными способами:

• соединение с помощью фасонных частей с раструбными соединениями;
• соединение с помощью ремонтной муфты.

Соединение труб и фасонных частей из РР происходит с помощью раструбов с уплотнительной прокладкой, которая гарантирует герметичность соединения. Уплотнительные двухлепестковые прокладки с кольцом вставляются в специальный паз раструбов на заводе. Двухлепестковая уплотнительная прокладка обеспечивает большую плотность    соединения,    когда    труба    деформируется.    Прокладки    изготовлены из материалов, которые позволяют обеспечить плотность соединения, а их срок службы равен сроку службы труб и фасонных частей.

Трубы напорные кольцевого сечения из полиэтилена низкого давления ПЭ 100 VALFEX® наружным диаметрам от 20 до 63 мм.

Трубы ПНД производятся из полиэтилена низкого давления методом непрерывной шнековой экструзии. Отношение диаметра полиэтиленовой трубы к толщине ее стенок обозначают буквами SDR.

Трубы применяются для хозяйственно-питьевого водоснабжения, например, для подводки воды из колодцев, скважин к теплицам и т.д.

Трубы упаковываются в бухты по 100 м. или 200 м.

Перед другими видами труб (металлическими, чугунными, бетонными) полиэтилен обладает рядом преимуществ:

- значительно больший период эксплуатации – 50 лет;

- не поддается коррозии при контакте с агрессивными жидкостями и водой;

- легче в 3-4 раза;

- соединение осуществляется с помощью компрессионных фитингов.

Назначение

Трубы напорные кольцевого сечения из полиэтилена низкого давления ПЭ 80 или ПЭ 100 ТМ VALFEX® номинальным наружным диаметром от 20 до 63 мм предназначенные для трубопроводов, транспортирующих воду, в том числе для хозяйственно-питьевого водоснабжения, при температуре от 0 до 40°С, а также другие жидкие и газообразные вещества, к которым материал труб химически стоек.

Особенности конструкции

Напорные трубы из полиэтилена низкого давления ПЭ 80 или ПЭ 100 производятся методом непрерывной шнековой экструзии по ГОСТ 18599-2001 «ТРУБЫ НАПОРНЫЕ ИЗ ПОЛИЭТИЛЕНА ТЕХНИЧЕСКИЕ УСЛОВИЯ». Цвет труб – черный с продольными полосами синего цвета.

Маркировка труб. Маркировку наносят на поверхность трубы методом цветной печати с интервалом не более 1 м. Маркировка включает последовательно: наименование предприятия-изготовителя и/или товарный знак, условное обозначение трубы без слова «труба», месяц и год изготовления. В маркировку допускается включение другой информации, например, номер партии. VALFEX® ПЭ 80 SDR 13,6 - 25х2,0 питьевая ГОСТ 18599- 2001 чч.мм.сс дд.мм.гг штрих- код EAN 13 метровая отметка.

Пакеты, бухты, катушки снабжают ярлыком с нанесением транспортной маркировки по ГОСТ 14192 с указанием юридического адреса и страны изготовителя.

Основные способы монтажа полиэтиленовых трубопроводов

Монтаж полиэтиленовых трубопроводов может осуществляться несколькими способами:

- Разъемные соединения: • с фитингами компрессионного типа; • с фланцами.

- Неразъемные соединения: • сварка встык с помощью специального сварочного оборудования; • электрофузионной сваркой с помощью муфт имеющих закладные электронагреватели. Применения того или иного способа соединения зависит от назначения трубопровода, особенностей его эксплуатации и диаметра труб.

Трубы должны эксплуатироваться при давлении и температуре, изложенные в условиях применения п. 3 технического паспорта.

Запрещена эксплуатация напорных труб из полиэтилена ТМ VALFEX:

- при рабочей температуре транспортируемой жидкости, свыше указанной в табл.1;

- при рабочем давлении, превышающем допустимое для данного класса эксплуатации;

- в системах горячего водоснабжения и центрального отопления;

- для расширительного, предохранительного, переливного и сигнального трубопроводов; Паспорт разработан в соответствии с требованиями ГОСТ 2.601

- для раздельных систем противопожарного водопровода (п.1.2. СП 40-101-96).

Категорически запрещается допускать замерзание рабочей среды внутри труб.

Не допускается воздействие трубы химических веществ, агрессивных к полиэтилену.

Не допускается эксплуатировать трубы в помещениях с источниками теплового излучения, температура поверхности которых превышает 120ºС.

Транспортирование и хранение

Трубы транспортируют любым видом транспорта в соответствии с нормативно-правовыми актами и правилами перевозки грузов, действующими на соответствующем виде транспорта, ГОСТ 26653, а также ГОСТ 22235 - на железнодорожном транспорте. При транспортировании труб в крытых вагонах масса пакета, бухты, катушки должна быть не более 1,25 т, длина труб - не более 5,5 м. Для транспортирования труб водным транспортом рекомендуется применять несущие средства пакетирования. При транспортировании и хранении трубы следует укладывать на ровную поверхность транспортных средств, без острых выступов и неровностей во избежание повреждения труб.

Трубы хранят по ГОСТ 15150, раздел 10, в условиях 5 (ОЖ4). Допускается хранение труб в условиях 8 (ОЖ3) сроком не более 12 мес., включая срок хранения у изготовителя. Высота штабеля при хранении труб свыше 2 мес. не должна превышать 2 м. При хранении до 2 мес. высота штабеля должна быть не более 3 м.

Трубы можно транспортировать друг в друге. Изъятие труб, находящихся друг в друге, производится при помощи соответствующих вспомогательных средств, которые исключают повреждение труб.

Во избежание продольного перемещения, перекатывания или падения при движении трубы должны быть надежно закреплены. Погрузку и разгрузку полиэтиленовых труб производят автомобильными кранами или вручную.

При выполнении погрузочно-разгрузочных работ применяются мягкие стропы из полимерных материалов или мягкие монтажные полотенца, не оставляющие дефектов на трубах. При погрузочно-разгрузочных работах не допускается перемещение труб волоком. Избегать ударов!

Сброс упаковок бухты труб с транспортных средств не допускается!

Перекатку труб разрешается проводить только по лагам. Паспорт разработан в соответствии с требованиями ГОСТ 2.601 8.8 В связи с тем, что полиэтиленовые трубы с понижением температуры становятся хрупкими, транспортирование, погрузка и разгрузка труб производятся, как правило, при температуре окружающего воздуха не ниже минус 20 °С.

Допускается погрузку, разгрузку и транспортировку труб в пакетах производить при температуре окружающего воздуха до минус 40 °С, при этом следует избегать резких рывков и соударений. Площадь для хранения должна быть плоской, без камней и острых предметов.

При складировании труб принимают меры против их самопроизвольного раскатывания. ПЭ трубы диаметром до 110 мм могут поставляться в бухтах. Бухты необходимо хранить в горизонтальном положении.

Гарантийные обязательства

Изготовитель гарантирует соответствие труб требованиям настоящего стандарта при соблюдении потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации. Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

Гарантийный срок хранения - два года со дня изготовления.

ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ В СЛУЧАЕ:

- Нарушения паспортных условий эксплуатации, хранения, монтажа и эксплуатации, ненадлежащей транспортировки и погрузо-разгрузочных работ.

- Наличия следов физического воздействия, не имеющих отношения к непосредственному назначению данных изделий.

- Наличия следов воздействия химическими веществами, ультрафиолета.

- Повреждения изделий в результате пожара, стихии, либо других форс-мажорных обстоятельств. - Повреждений, вызванных неправильными действиями потребителя.

- Наличия следов постороннего вмешательства в конструкцию изделия.

Условия гарантийного обслуживания

Претензии к качеству товара могут быть предъявлены в течение гарантийного срока. Неисправные изделия в течение гарантийного срока обмениваются бесплатно. Замененные изделия или их части, полученные в результате ремонта, переходят в собственность продавца. Затраты, связанные с монтажом, демонтажем и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются. В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем. В случае претензий гарантийного характера, а также при возврате изделия, оно должно быть полностью укомплектованным.

31022 Труба ПВХ SDR 21 2" L=3,048m GENOVA

31405 Тройник ПВХ 1/2" (КВ-КВ-КВ) GENOVA

1. Канализационная система из полипропилена SINIKON

Компании SINIKON и VALSIR производят широкий ассортимент труб и фасонных изделий из полипропилена (РР), позволяющий проектировать и монтировать современные системы безнапорной внутренней канализации любой сложности. Раструбные трубы и фасонные изделия комплектуются установленным заводским способом уплотнительным кольцом из SBR (стирол-бутадиен каучук) резины, обеспечивающим герметичность соединений в течение всего срока эксплуатации трубопровода. По трубопроводной системе канализации из РР допускается транспортировать стоки с постоянной температурой до 80°C и кратковременно (до 1 минуты) – с температурой до 95°C. Срок службы трубопроводов – не менее 50 лет.

Особенности системы:

• абсолютная гарантия герметичности соединений благодаря уплотнительной двухлепестковой прокладке с кольцом;
• отсутствие необходимости применения специальных инструментов и приспособлений;
• высокая скорость и простота сборки, операции по транспортировке и складированию упрощены за счет малой массы изделий;
• наличие широкого ассортимента фасонных частей и труб с раструбными соединениями, которые позволяют создать канализационную систему по любому проекту;
• превосходная устойчивость к большому количеству химических веществ, присутствующих в сливаемой воде, неподверженность влиянию микроорганизмов;
• минимальные потери напора благодаря гладкости внутренних стенок, гладкие стенки также гарантируют отсутствие возникновения отложений и скопления бактерий;
• отсутствие проблем, связанных с блуждающими токами, возникающими в металлических трубопроводах и приводящие к их коррозии. Это позволяет осуществлять прокладку в непосредственной близости от силовых кабельных линий, что важно при высокой насыщенности подземными инженерными коммуникациями в условиях городской застройки.

Канализационные системы SINIKON и канализационные системы абсолютно идентичны и могут использоваться при проектировании и монтаже в любой комбинации.

1.1. Область применения

Трубы и фасонные части из полипропилена SINIKON полностью соответствуют всем требованиям действующих СП 40-102-2000 и СП 40-107-2003, а также требованиям норматива DIN EN 1451-1 и могут быть использованы внутри жилых и производственных зданий как:

А) Канализационные внутренние безнапорные трубопроводы для слива промышленных и бытовых стоков высокой и низкой температуры;

Б) Трубопроводы вентиляции, подсоединяемые к сливным трубопроводам, описанным выше;

В) Трубопроводы внутренней ливневой канализации высотой до 10м.

1.2. Материал

Полипропиленовые канализационные трубы SINIKON изготавливаются методом экструзии (формование изделий неограниченной длины продавливанием расплава полимера через формующую головку с каналами необходимого профиля) из гомополимер пропилена (тип 1) РР-Н.

1.3. Стойкость материала

Полипропилен - является устойчивым к химии материалом. Возмоное воздействие на него могут оказать только сильные окислители (кислоты). Продолжительный контакт с концентрированной серной кислотой и перекисью водорода при температуре 60 ºC и выше приводит к разложению полипропилена. В растворителях (органические растворители) полипропилен при комнатной температуре незначительно набухает.
Трубы из полипропилена длиной l = 150, 250, 500, 750, 1000, 1500, 2000, 3000 мм производятся с одним раструбом.

1.4. Способ соединения

Соединение труб и фасонных частей из РР может осуществляться различными способами:

• соединение с помощью фасонных частей с раструбными соединениями;
• соединение с помощью ремонтной муфты.

Соединение труб и фасонных частей из РР происходит с помощью раструбов с уплотнительной прокладкой, которая гарантирует герметичность соединения. Уплотнительные двухлепестковые прокладки с кольцом вставляются в специальный паз раструбов на заводе. Двухлепестковая уплотнительная прокладка обеспечивает большую плотность    соединения,    когда    труба    деформируется.    Прокладки    изготовлены из материалов, которые позволяют обеспечить плотность соединения, а их срок службы равен сроку службы труб и фасонных частей.

Отвод KGB 87° однораструбный DN 315 мм НАРУЖНАЯ 2481169

Биофильтр Росток ( 6 блок,самотек) с загрузкой

Удлинняющая горловина 940 мм

Труба ПНД ПЭ-100 Диаметр 32 х 3,0 мм. "питьевая" бухта 100 м.п SDR11 (PN 16 ) ГОСТ18599-2001

Труба канализационная НПВХ SN8 DN 250*7,3 x 2000 мм НАРУЖНАЯ

- SN8 (для больших глубин и дорожных участков).

- Организация канализационных систем жилых и общественных зданий;

- Установка внутриквартальных сетей;

- Монтаж ливневой, бытовой, дренажной системы отвода стоков.

Труба ПВХ изготавливается на основе новейшей технологии, предполагающей наличие внутреннего вспененного слоя. В процессе изготовления соблюдаются действующие стандарты (ТУ 2248-057-72311668-2007) и строго контролируется качество изделий. Соединение при монтаже осуществляется раструбным способом, а герметичность обеспечивается за счет резинового уплотнительного кольца.

·         длительной эксплуатацией в широком температурном диапазоне;

·         простотой в установке;

·         низкими потерями давления;

·         небольшим весом;

·         устойчивостью к коррозии и химическим воздействиям.
