Труба канализационная НПВХ SN4 DN 160*4.0x1000 мм НАРУЖНАЯ

Наружные трубы для канализации и комплектующие для наружных работ производятся из непластифицированного поливинилхлорида (НПВХ, PVC-U).

НПВХ – это твёрдый непластифицированный поливинилхлорид или винипласт. Представляет собой макромолекулярный материал. Структура получается соединением молекул или мономеров в цепочки, которые крупнее в 1000 и 10000 раз, чем природные образования в воде или соли. Результат химических связей – многомерная решётчатая структура.

Винипласт производится нефтехимической промышленностью из этана и хлорида. В основной полимер добавляются красители, стабилизаторы, мел и другие наполнители. Детали получают методом экструзии, – продавливании вязкой пластичной массы через отверстие.

Хемкор выпускает изделия однородного состава и структуры или трёхслойного НПВХ с промежуточным вспененным слоем. В последнем случае, применяется способ тройной экструзии

.

Труба с промежуточным вспененным слоем

Трубы для наружной канализации из ПВХ представляет собой трёхслойную конструкцию. Внешний и внутренний слой формируют из жёсткого ПВХ, выработанного по обычной технологии и рецептуре. Между ними расположена прослойка материала, – вспененного ПВХ в композиции с мелкодисперсным вторичным хлорвинилом. Это позволило создать трубопроводы, которые, при одинаковой толщине стенок и диаметре, дают выигрыш в массе до 33% без потери прочностных характеристик.

Многослойные пластиковые трубопроводы ПВХ производятся методом соэкструзии. Линия состоит из трёх двухшнековых экструдеров. Для получения внутреннего и внешнего слоя, применяются конические шнеки. Ванна для охлаждения, по сравнению с производством монолитных труб для наружной канализации, больше на 50% из-за большей толщины стенок вспененных изделий.

Технические характеристики

Трубы на вспененной основе из ПВХ для наружных сетей канализации получили массовое распространение в силу своих потребительских свойств. Это обусловлено характеристиками изделий Хемкор:

*Под заказ изготавливаются трубы с жёсткостью SN2, SN8.

Классы жёсткости

Кольцевая жёсткость – один из основных прочностных показателей для полимерных пустотелых конструкций (труб). Определяется наружным воздействием грунта на стенки детали. Показывает максимальную глубину закладки наружной канализации ПВХ без потери изделием своих функциональных свойств. Методика определения и характеристика разработаны по европейскому стандарту DIN EN ISO 9969.

Основные классы, применяемые для продукции Хемкор:

• SN2 – глубина монтажа до 1 метра (давление до 2 кН/м² ~ 0,02кгс/см² или 0, 02 атм.);
• SN4 – до 6 метров (давление до 4 кН/м² ~ 0,04кгс/см² или 0, 04 атм.);
• SN8 – до 8 метров (давление до 8 кН/м² ~ 0,08кгс/см² или 0, 08 атм.).

Преимущества изделий Хемкор

1. Канализационные трубы и фитинги наружного применения из НПВХ обладают химической стойкостью к распространённым компонентам бытовых и промышленных стоков. Стойки к большинству органических и неорганических растворителей. Не корродируют, не гниют, инертны к биологическому воздействию.
2. Малый коэффициент трения, – обусловлен гладкой внешней и внутренней поверхностью. Следовательно, снижается возможность налипания включений, содержащихся в стоках, на канализационные фитинги и стенки. Кроме этого, пластмассовые трубы из ПВХ хорошо противостоят абразивному воздействию от твёрдых частиц в жидкой среде.
3. Повышенная тепло– и звукоизоляция. Малый коэффициент теплового расширения, – не требуется применение в магистрали компенсаторов «удлинения-сжатия».
4. Готовые изделия обладают небольшой массой, что существенно облегчает работу с ними, снижает транспортные расходы.
5. Простой способ соединения, по методу «раструб–труба».
6. Материал трубы ПВХ для наружных работ обрабатывается простыми слесарными инструментами, – его легко разрезать ножовкой.
7. НПВХ – диэлектрик. Отсюда, отсутствует необходимость в заземлении наружной канализационной трубы.
8. Применение вторичного ПВХ. Это позволяет снизить конечную стоимость изделий без потери качества и прочностных характеристик.
9. Материал не горюч. При отсутствии открытого пламени самозатухает. Гореть самостоятельно может только при кислородном балансе более 40–45%.
10. Уменьшение себестоимости готовой продукции в связи с экономией материала.
11. Ускоренная окупаемость вложенных средств.
12. Срок службы 50 и более лет.

1. Канализационная система из полипропилена SINIKON

Компании SINIKON и VALSIR производят широкий ассортимент труб и фасонных изделий из полипропилена (РР), позволяющий проектировать и монтировать современные системы безнапорной внутренней канализации любой сложности. Раструбные трубы и фасонные изделия комплектуются установленным заводским способом уплотнительным кольцом из SBR (стирол-бутадиен каучук) резины, обеспечивающим герметичность соединений в течение всего срока эксплуатации трубопровода. По трубопроводной системе канализации из РР допускается транспортировать стоки с постоянной температурой до 80°C и кратковременно (до 1 минуты) – с температурой до 95°C. Срок службы трубопроводов – не менее 50 лет.

Особенности системы:

• абсолютная гарантия герметичности соединений благодаря уплотнительной двухлепестковой прокладке с кольцом;
• отсутствие необходимости применения специальных инструментов и приспособлений;
• высокая скорость и простота сборки, операции по транспортировке и складированию упрощены за счет малой массы изделий;
• наличие широкого ассортимента фасонных частей и труб с раструбными соединениями, которые позволяют создать канализационную систему по любому проекту;
• превосходная устойчивость к большому количеству химических веществ, присутствующих в сливаемой воде, неподверженность влиянию микроорганизмов;
• минимальные потери напора благодаря гладкости внутренних стенок, гладкие стенки также гарантируют отсутствие возникновения отложений и скопления бактерий;
• отсутствие проблем, связанных с блуждающими токами, возникающими в металлических трубопроводах и приводящие к их коррозии. Это позволяет осуществлять прокладку в непосредственной близости от силовых кабельных линий, что важно при высокой насыщенности подземными инженерными коммуникациями в условиях городской застройки.

Канализационные системы SINIKON и канализационные системы абсолютно идентичны и могут использоваться при проектировании и монтаже в любой комбинации.

1.1. Область применения

Трубы и фасонные части из полипропилена SINIKON полностью соответствуют всем требованиям действующих СП 40-102-2000 и СП 40-107-2003, а также требованиям норматива DIN EN 1451-1 и могут быть использованы внутри жилых и производственных зданий как:

А) Канализационные внутренние безнапорные трубопроводы для слива промышленных и бытовых стоков высокой и низкой температуры;

Б) Трубопроводы вентиляции, подсоединяемые к сливным трубопроводам, описанным выше;

В) Трубопроводы внутренней ливневой канализации высотой до 10м.

1.2. Материал

Полипропиленовые канализационные трубы SINIKON изготавливаются методом экструзии (формование изделий неограниченной длины продавливанием расплава полимера через формующую головку с каналами необходимого профиля) из гомополимер пропилена (тип 1) РР-Н.

1.3. Стойкость материала

Полипропилен - является устойчивым к химии материалом. Возмоное воздействие на него могут оказать только сильные окислители (кислоты). Продолжительный контакт с концентрированной серной кислотой и перекисью водорода при температуре 60 ºC и выше приводит к разложению полипропилена. В растворителях (органические растворители) полипропилен при комнатной температуре незначительно набухает.
Трубы из полипропилена длиной l = 150, 250, 500, 750, 1000, 1500, 2000, 3000 мм производятся с одним раструбом.

1.4. Способ соединения

Соединение труб и фасонных частей из РР может осуществляться различными способами:

• соединение с помощью фасонных частей с раструбными соединениями;
• соединение с помощью ремонтной муфты.

Соединение труб и фасонных частей из РР происходит с помощью раструбов с уплотнительной прокладкой, которая гарантирует герметичность соединения. Уплотнительные двухлепестковые прокладки с кольцом вставляются в специальный паз раструбов на заводе. Двухлепестковая уплотнительная прокладка обеспечивает большую плотность    соединения,    когда    труба    деформируется.    Прокладки    изготовлены из материалов, которые позволяют обеспечить плотность соединения, а их срок службы равен сроку службы труб и фасонных частей.

30407 Муфта ПВХ с нар.резьб. 3/4" (КВ-РН) GENOVA

Фланец стальной прижимной Диаметр 400/400 мм. (10 атм.) для ПНД

Угол 25х3/4" Наружняя резьба Латунь для труб ПНД Itap фитинг для труб ПНД (полиэтилен низкого давления)

Максимальная рабочая температура:  110°C (в отсутствии пара)

Максимальное рабочее давление: 25 bar

Резьба: ISO228 (эквивалентно DIN EN ISO 228 и BS EN ISO 228)

Монтаж латунных компрессионных фитингов под ключ с трубой ПНД

Если есть необходимость провести воду в дом (или отдельно стоящую баню, парник, оросительную систему, бассейн ба) из колодца, скважины, или центрального водопровода, то целесообразно использовать полиэтиленовые трубы низкого давления (ПНД). Для подключения к основному водопроводу (скважине) и дальнейшей укладке отдельного трубопровода необходимо использовать соединительные элементы, которые могут быть латунными фитингами ITAP для труб из ПНД. Фитинги из латуни позволяют подключать отдельные части трубопровода, который имеет множество вариантов конфигурации, в единое целое. Но латунная арматура давно заслужила репутацию надежных соединений, особенно при укладке водопроводных труб из ПНД. Этот параметр позволяет получить следующие преимущества:

- легкий вес системы;

- стойкость к коррозии;

- простая установка, не требующая дорогостоящего специфического инструмента;

- экологическая совместимость (состав воды не изменяется при прохождении через такую ​​систему);

- устойчивость к низким температурам и заморозкам системы;

- приемлемая стоимость;

- длительный срок службы (до 50 лет).

Так как полиэтилен является достаточно пластичным материалом (легко деформируемым при достаточно высокой нагрузке), присутствие латунных соединительных элементов ITAP для ПНД труб придаст всей системе водопровода дополнительную прочность. Это особенно важно в случае с подземной версией прокладки, так как со сдвигами грунта появится эффект нагрузки со стороны на всю структуру. Латунь - сплав меди и цинка, который известен с начала эры. Именно из-за их качеств такой материал использовался в водных системах древнего мира. Первоначально латунь производит высококачественные отливки, которые могут быть легко обработаны. Технические характеристики сплава показаны в маркировке. Кроме того, для повышения стойкости к коррозии латунные фитинги могут быть покрыты дополнительным защитным слоем из никеля или хрома. Латунные фитинги подходят для сред с температурой до 200ºC и выдерживают давление до 25 бар. При использовании их в качестве соединительных элементов в пластиковых системах водоснабжения, которые обеспечивают нормальную питьевую воду без высоких температур и высокого давления, прочностные характеристики не так важны. Но побочные эффекты внешних факторов, таких как механические повреждения, будут сведены к минимуму. При строительстве системы водоснабжения из труб ПНД необходимо будет использовать соединительные латунные компрессионные элементы ITAP для труб ПНД для различных целей и конфигураций. Любой трубопровод никогда не состоит из одной прямой секции. Он имеет повороты, ветви, изгибы, заглушенные концы. Фитинги из латуни ITAP для труб ПНД 20, 25, 32, 40, 50, 63 мм (а также для других диаметров) имеют следующие типы: латунные углы (отводы) ITAP для труб из ПНД - эти элементы предназначены для изменения направления трубопровода через угол от 45 до 120 градусов; Компрессионный тройник из  латуни ITAP для труб ПНД - позволяет создать отдельную ветку на главной линии под углом 90 градусов; Компрессионная латунная крестовина ITAP для труб ПНД - соединяет четыре сегмента в двух взаимно перпендикулярных направлениях; муфта латунная для ПНД трубы - соединяет два куска трубы того же диаметра, которые укладываются вдоль прямой линии; переходная муфта , она же редукционная муфта из латуни для труб ПНД - позволяет надежно соединять две трубы с разными диаметрами, лежащими на одной прямой, компрессионные латунные заглушки (колпачки) - позволяет герметизировать свободный конец трубы; седелка - соединительный элемент для подключения к основному трубопроводу (источник воды); Соединители- переходы с трубы ПНД на трубную резьбу 1/2", 3/4", 1"… служат для соединения с другими частями системы водоснабжения, бывают с внутренней или наружной резьбой. Система, состоящая из труб из ПНД, может быть смонтирована с пластиковой арматурой. И многие строители делают это, утверждая такие действия с низкой стоимостью материалов. Но для труб ПНД предпочтительнее использовать соединители из латуни. Одной из причин, почему стоит заплатить немного дороже, является прочностные характеристики материалов и возможность повторного использования. Латунные фитинги под ключ ITAP для ПНД могут обеспечивать герметичное соединение труб из ПНД с гарантированным отсутствием утечек. Это связано с тем, что обжимное кольцо (оно также изготовлено из латуни) имеет на внутренней поверхности вид нити, которая при скручивании гайки прессуется в полиэтиленовую структуру. Таким образом, когда внешнее физическое воздействие заставляет трубу растягиваться (деформироваться), соединение не будет нарушено.

Труба канализационная НПВХ SN4 DN 250*6,2 x2000 мм НАРУЖНАЯ

Наружные трубы для канализации и комплектующие для наружных работ производятся из непластифицированного поливинилхлорида (НПВХ, PVC-U).

НПВХ – это твёрдый непластифицированный поливинилхлорид или винипласт. Представляет собой макромолекулярный материал. Структура получается соединением молекул или мономеров в цепочки, которые крупнее в 1000 и 10000 раз, чем природные образования в воде или соли. Результат химических связей – многомерная решётчатая структура.

Винипласт производится нефтехимической промышленностью из этана и хлорида. В основной полимер добавляются красители, стабилизаторы, мел и другие наполнители. Детали получают методом экструзии, – продавливании вязкой пластичной массы через отверстие.

Хемкор выпускает изделия однородного состава и структуры или трёхслойного НПВХ с промежуточным вспененным слоем. В последнем случае, применяется способ тройной экструзии

.

Труба с промежуточным вспененным слоем

Трубы для наружной канализации из ПВХ представляет собой трёхслойную конструкцию. Внешний и внутренний слой формируют из жёсткого ПВХ, выработанного по обычной технологии и рецептуре. Между ними расположена прослойка материала, – вспененного ПВХ в композиции с мелкодисперсным вторичным хлорвинилом. Это позволило создать трубопроводы, которые, при одинаковой толщине стенок и диаметре, дают выигрыш в массе до 33% без потери прочностных характеристик.

Многослойные пластиковые трубопроводы ПВХ производятся методом соэкструзии. Линия состоит из трёх двухшнековых экструдеров. Для получения внутреннего и внешнего слоя, применяются конические шнеки. Ванна для охлаждения, по сравнению с производством монолитных труб для наружной канализации, больше на 50% из-за большей толщины стенок вспененных изделий.

Технические характеристики

Трубы на вспененной основе из ПВХ для наружных сетей канализации получили массовое распространение в силу своих потребительских свойств. Это обусловлено характеристиками изделий Хемкор:

*Под заказ изготавливаются трубы с жёсткостью SN2, SN8.

Классы жёсткости

Кольцевая жёсткость – один из основных прочностных показателей для полимерных пустотелых конструкций (труб). Определяется наружным воздействием грунта на стенки детали. Показывает максимальную глубину закладки наружной канализации ПВХ без потери изделием своих функциональных свойств. Методика определения и характеристика разработаны по европейскому стандарту DIN EN ISO 9969.

Основные классы, применяемые для продукции Хемкор:

• SN2 – глубина монтажа до 1 метра (давление до 2 кН/м² ~ 0,02кгс/см² или 0, 02 атм.);
• SN4 – до 6 метров (давление до 4 кН/м² ~ 0,04кгс/см² или 0, 04 атм.);
• SN8 – до 8 метров (давление до 8 кН/м² ~ 0,08кгс/см² или 0, 08 атм.).

Преимущества изделий Хемкор

1. Канализационные трубы и фитинги наружного применения из НПВХ обладают химической стойкостью к распространённым компонентам бытовых и промышленных стоков. Стойки к большинству органических и неорганических растворителей. Не корродируют, не гниют, инертны к биологическому воздействию.
2. Малый коэффициент трения, – обусловлен гладкой внешней и внутренней поверхностью. Следовательно, снижается возможность налипания включений, содержащихся в стоках, на канализационные фитинги и стенки. Кроме этого, пластмассовые трубы из ПВХ хорошо противостоят абразивному воздействию от твёрдых частиц в жидкой среде.
3. Повышенная тепло– и звукоизоляция. Малый коэффициент теплового расширения, – не требуется применение в магистрали компенсаторов «удлинения-сжатия».
4. Готовые изделия обладают небольшой массой, что существенно облегчает работу с ними, снижает транспортные расходы.
5. Простой способ соединения, по методу «раструб–труба».
6. Материал трубы ПВХ для наружных работ обрабатывается простыми слесарными инструментами, – его легко разрезать ножовкой.
7. НПВХ – диэлектрик. Отсюда, отсутствует необходимость в заземлении наружной канализационной трубы.
8. Применение вторичного ПВХ. Это позволяет снизить конечную стоимость изделий без потери качества и прочностных характеристик.
9. Материал не горюч. При отсутствии открытого пламени самозатухает. Гореть самостоятельно может только при кислородном балансе более 40–45%.
10. Уменьшение себестоимости готовой продукции в связи с экономией материала.
11. Ускоренная окупаемость вложенных средств.
12. Срок службы 50 и более лет.

В магазине «Кит Инжиниринг» Вы сможете найти в наличии все необходимые товары для сборки канализационной системы на немецкой системе Ostendorf по самой лучшей цене. В наличии имеется достаточное количество труб, отводов, углов, переходников, манжет и муфт, а также прямых и косых тройников, переходов с чугунной на пластиковую и ПНД канализацию. Так же, есть переходы на рыжие канализационные трубы больших диаметров. Купить дешево качественную канализационную трубу и составные части к ней- это к нам!

Сфера применения серой немецкой пластиковой канализационной трубы и фитингов Ostendorf HT.

-Водоотведение в зданиях

-бытовая канализация

-ливнесброс

-вентиляция

Химическая стойкость трубы и фитингов серой немецкой канализации Ostendorf:

Она используется для агрессивных сред в диапазоне от рН 2 до рН 12

Преимущества системы из полипропиленовых серых немецких канализационных труб и фасонных частей. Свойства материалов: полипропилен (PP) изготовленный в соответствии с DIN EN 1451-1 и DIN 19560-10, устойчив к горячей воде при более высокой огнестойкости DIN 4102 B1

Отличная шумоизоляция.

Чтобы создать комфортное жилье, необходимо устранить посторонние шумы с самого начала. Простая установка, коррозионностойкие трубы Ostendorf. Система дренажа дома HT Ostendorf в этом направлении помогает улучшить благоустройство жилых зданий.

Шум в канализационных трубах.

Поток и падение сточных вод в трубах создает шум воздуха и корпуса в здании. Например, высокоскоростные удары сточных вод в таких местах, как изгибы, тройники и подводящие стояки, создают значительный шум. Система звукоизоляции из труб Ostendorf HT для бытовых стоков открывает новые перспективы для санитарных специалистов.

Ostendorf HT предотвращает распространение шума.

Из-за измененного состава сырья система труб HT обеспечивает надежную защиту от шума. Эта система с горячей водой подходит для всех канализационных труб в соответствии с DIN EN 12056 и DIN 1986-100.

Не оставляйте шанс на шум

Институт строительной физики. Fraunhofer Stuttgart проверил акустические свойства новой системы HT DIN EN 14366 и получил значение 26 дБ (А), что соответствует II по степени изоляции. Эксперименты использовали обычные монтажные кронштейны в реальных условиях. Эксперименты проводились с потоком жидкости в трубопроводе 4 л / с.

Сила и выносливость

Трубы Ostendorf HT устойчивы к коррозии, долговечны, устойчивы к агрессивным сточным водам и огнестойким по отношению к классу B1. Из-за гладкости внутренних поверхностей на них не образуются отложения. Трубы и фитинги изготавливаются с номинальной шириной от DN 32 до DN 160. Надежное штепсельное соединение, система очень полезна в укладке и установке и отвечает всем требованиям требовательных клиентов.

Качество Ostendorf.

Наши трубы и фитинги системы NT подвергаются постоянному контролю качества. У нас есть сертифицированная система управления качеством в соответствии с DIN EN ISO 9001, DQS, регистрационный номер 289722-QM

Реализация в жилых помещениях.

Учитывая растущие потребности в жилье в Остендорфе, ХТ отвечает всем ожиданиям с точки зрения принятия экономических и экологических решений, а также улучшает качество жилья и повышает стоимость недвижимости

Кран шаровый компрессионный 25х25 PN16 UNIDELTA фитинг для труб ПНД (полиэтилен низкого давления)

Они бывают как на обжим с двух сторон, так и переходные с одной стороны на внутреннюю или наружную резьбу: 20х1/2”, 25х3/4”, 32х1”, 40х1.1/4”, 50х1.1/2”, 63х2”. Шаровые краны в системах водоснабжения являются их неотъемлемой части, без них невозможно представить ни одну систему подачи воды в дом, квартиру, загородный участок или баню, парник.

ROFITT VS160 Кран шаровой ПЭ Стандарт PE100, DN 160 (1)

Сертификат. Технический паспорт. Документация.

1. Канализационная система из полипропилена SINIKON

Компании SINIKON и VALSIR производят широкий ассортимент труб и фасонных изделий из полипропилена (РР), позволяющий проектировать и монтировать современные системы безнапорной внутренней канализации любой сложности. Раструбные трубы и фасонные изделия комплектуются установленным заводским способом уплотнительным кольцом из SBR (стирол-бутадиен каучук) резины, обеспечивающим герметичность соединений в течение всего срока эксплуатации трубопровода. По трубопроводной системе канализации из РР допускается транспортировать стоки с постоянной температурой до 80°C и кратковременно (до 1 минуты) – с температурой до 95°C. Срок службы трубопроводов – не менее 50 лет.

Особенности системы:

• абсолютная гарантия герметичности соединений благодаря уплотнительной двухлепестковой прокладке с кольцом;
• отсутствие необходимости применения специальных инструментов и приспособлений;
• высокая скорость и простота сборки, операции по транспортировке и складированию упрощены за счет малой массы изделий;
• наличие широкого ассортимента фасонных частей и труб с раструбными соединениями, которые позволяют создать канализационную систему по любому проекту;
• превосходная устойчивость к большому количеству химических веществ, присутствующих в сливаемой воде, неподверженность влиянию микроорганизмов;
• минимальные потери напора благодаря гладкости внутренних стенок, гладкие стенки также гарантируют отсутствие возникновения отложений и скопления бактерий;
• отсутствие проблем, связанных с блуждающими токами, возникающими в металлических трубопроводах и приводящие к их коррозии. Это позволяет осуществлять прокладку в непосредственной близости от силовых кабельных линий, что важно при высокой насыщенности подземными инженерными коммуникациями в условиях городской застройки.

Канализационные системы SINIKON и канализационные системы абсолютно идентичны и могут использоваться при проектировании и монтаже в любой комбинации.

1.1. Область применения

Трубы и фасонные части из полипропилена SINIKON полностью соответствуют всем требованиям действующих СП 40-102-2000 и СП 40-107-2003, а также требованиям норматива DIN EN 1451-1 и могут быть использованы внутри жилых и производственных зданий как:

А) Канализационные внутренние безнапорные трубопроводы для слива промышленных и бытовых стоков высокой и низкой температуры;

Б) Трубопроводы вентиляции, подсоединяемые к сливным трубопроводам, описанным выше;

В) Трубопроводы внутренней ливневой канализации высотой до 10м.

1.2. Материал

Полипропиленовые канализационные трубы SINIKON изготавливаются методом экструзии (формование изделий неограниченной длины продавливанием расплава полимера через формующую головку с каналами необходимого профиля) из гомополимер пропилена (тип 1) РР-Н.

1.3. Стойкость материала

Полипропилен - является устойчивым к химии материалом. Возмоное воздействие на него могут оказать только сильные окислители (кислоты). Продолжительный контакт с концентрированной серной кислотой и перекисью водорода при температуре 60 ºC и выше приводит к разложению полипропилена. В растворителях (органические растворители) полипропилен при комнатной температуре незначительно набухает.
Трубы из полипропилена длиной l = 150, 250, 500, 750, 1000, 1500, 2000, 3000 мм производятся с одним раструбом.

1.4. Способ соединения

Соединение труб и фасонных частей из РР может осуществляться различными способами:

• соединение с помощью фасонных частей с раструбными соединениями;
• соединение с помощью ремонтной муфты.

Соединение труб и фасонных частей из РР происходит с помощью раструбов с уплотнительной прокладкой, которая гарантирует герметичность соединения. Уплотнительные двухлепестковые прокладки с кольцом вставляются в специальный паз раструбов на заводе. Двухлепестковая уплотнительная прокладка обеспечивает большую плотность    соединения,    когда    труба    деформируется.    Прокладки    изготовлены из материалов, которые позволяют обеспечить плотность соединения, а их срок службы равен сроку службы труб и фасонных частей.

В магазине «Кит Инжиниринг» Вы сможете найти в наличии все необходимые товары для сборки канализационной системы на немецкой системе Ostendorf по самой лучшей цене. В наличии имеется достаточное количество труб, отводов, углов, переходников, манжет и муфт, а также прямых и косых тройников, переходов с чугунной на пластиковую и ПНД канализацию. Так же, есть переходы на рыжие канализационные трубы больших диаметров. Купить дешево качественную канализационную трубу и составные части к ней- это к нам!

Сфера применения серой немецкой пластиковой канализационной трубы и фитингов Ostendorf HT.

-Водоотведение в зданиях

-бытовая канализация

-ливнесброс

-вентиляция

Химическая стойкость трубы и фитингов серой немецкой канализации Ostendorf:

Она используется для агрессивных сред в диапазоне от рН 2 до рН 12

Преимущества системы из полипропиленовых серых немецких канализационных труб и фасонных частей. Свойства материалов: полипропилен (PP) изготовленный в соответствии с DIN EN 1451-1 и DIN 19560-10, устойчив к горячей воде при более высокой огнестойкости DIN 4102 B1

Отличная шумоизоляция.

Чтобы создать комфортное жилье, необходимо устранить посторонние шумы с самого начала. Простая установка, коррозионностойкие трубы Ostendorf. Система дренажа дома HT Ostendorf в этом направлении помогает улучшить благоустройство жилых зданий.

Шум в канализационных трубах.

Поток и падение сточных вод в трубах создает шум воздуха и корпуса в здании. Например, высокоскоростные удары сточных вод в таких местах, как изгибы, тройники и подводящие стояки, создают значительный шум. Система звукоизоляции из труб Ostendorf HT для бытовых стоков открывает новые перспективы для санитарных специалистов.

Ostendorf HT предотвращает распространение шума.

Из-за измененного состава сырья система труб HT обеспечивает надежную защиту от шума. Эта система с горячей водой подходит для всех канализационных труб в соответствии с DIN EN 12056 и DIN 1986-100.

Не оставляйте шанс на шум

Институт строительной физики. Fraunhofer Stuttgart проверил акустические свойства новой системы HT DIN EN 14366 и получил значение 26 дБ (А), что соответствует II по степени изоляции. Эксперименты использовали обычные монтажные кронштейны в реальных условиях. Эксперименты проводились с потоком жидкости в трубопроводе 4 л / с.

Сила и выносливость

Трубы Ostendorf HT устойчивы к коррозии, долговечны, устойчивы к агрессивным сточным водам и огнестойким по отношению к классу B1. Из-за гладкости внутренних поверхностей на них не образуются отложения. Трубы и фитинги изготавливаются с номинальной шириной от DN 32 до DN 160. Надежное штепсельное соединение, система очень полезна в укладке и установке и отвечает всем требованиям требовательных клиентов.

Качество Ostendorf.

Наши трубы и фитинги системы NT подвергаются постоянному контролю качества. У нас есть сертифицированная система управления качеством в соответствии с DIN EN ISO 9001, DQS, регистрационный номер 289722-QM

Реализация в жилых помещениях.

Учитывая растущие потребности в жилье в Остендорфе, ХТ отвечает всем ожиданиям с точки зрения принятия экономических и экологических решений, а также улучшает качество жилья и повышает стоимость недвижимости

30710 Угольник ПВХ 90 1" (КВ-КВ) GENOVA

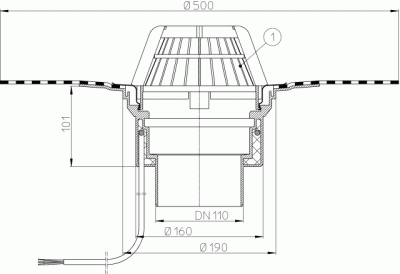

кровельная воронка с электроподогревом, с листвоуловителем, с теплоизоляцией, с гидроизоляционным полимербитумным полотном , с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160

Труба ПНД ПЭ-100 Диаметр 63 х 5,8 мм. "питьевая" бухта 50 м.п SDR11 (PN 16 ) ГОСТ18599-2001

Назначение и краткое описание

Традиционно отводы НПВХ напорные, как все трубы и фитинги для систем напорных трубопроводов, окрашены в серый цвет. Эти фасонные части предназначены для плавного изменения направления транспортируемой по водопроводу или канализации жидкости. Изготавливаются из непластифицированного поливинилхлорида согласно ГОСТ Р 51613-2000 и европейскому стандарту EN 1452-3. Раструбная часть фитинга имеет эффективную уплотнительную систему, которая обеспечивает герметичность соединения. Другой конец отвода из ПВХ гладкий – он вставляется в раструб трубы или другого фитинга. В разделе каталога «Системы напорных водопроводов» есть таблица со всеми диаметрами, размерами и углами поворота выпускаемых заводом «ХЕМКОР» отводов ПВХ PN10. Примечание: PN обозначает номинальное давление, на которое рассчитана система. PN10 соответствует давлению 1,0 МПа.

Назначение и краткое описание

Традиционно отводы НПВХ напорные, как все трубы и фитинги для систем напорных трубопроводов, окрашены в серый цвет. Эти фасонные части предназначены для плавного изменения направления транспортируемой по водопроводу или канализации жидкости. Изготавливаются из непластифицированного поливинилхлорида согласно ГОСТ Р 51613-2000 и европейскому стандарту EN 1452-3. Раструбная часть фитинга имеет эффективную уплотнительную систему, которая обеспечивает герметичность соединения. Другой конец отвода из ПВХ гладкий – он вставляется в раструб трубы или другого фитинга. В разделе каталога «Системы напорных водопроводов» есть таблица со всеми диаметрами, размерами и углами поворота выпускаемых заводом «ХЕМКОР» отводов ПВХ PN10. Примечание: PN обозначает номинальное давление, на которое рассчитана система. PN10 соответствует давлению 1,0 МПа.

Соединение (муфта обжимная) 32х32 латунь для труб ПНД TIEMME 3400008 фитинг для труб ПНД (полиэтилен низкого давления)

Данные фитинги производятся в Италии и рассчитаны на максимальную рабочую температуру до 110 градусов по Цельсию.

Максимальное рабочее давление для латунных фитингов Tiemme для ПНД трубы составляет: 25 бар.

Материал из которого сделаны латунные фитинги Тиемме для ПНД трубы: Латунь европейской марки CW617N (стойкая к вымыванию цинка).

Страна изготовления: Италия

Фитинги компрессионные латунные Tiemme позволят соединить отдельные части трубопровода, состоящего из множества элементов (переходники на трубную резьбу, отводы, полу-отводы, тройники, точки водоразбора и запорную арматуру), в единое целое. Применение латунных соединителей придаст всей водопроводной системе дополнительную прочность и надежность.

Монтаж фитингов на трубу:

Труба канализационная НПВХ SN4 DN 400*9.8x1200 мм НАРУЖНАЯ

Наружные трубы для канализации и комплектующие для наружных работ производятся из непластифицированного поливинилхлорида (НПВХ, PVC-U).

НПВХ – это твёрдый непластифицированный поливинилхлорид или винипласт. Представляет собой макромолекулярный материал. Структура получается соединением молекул или мономеров в цепочки, которые крупнее в 1000 и 10000 раз, чем природные образования в воде или соли. Результат химических связей – многомерная решётчатая структура.

Винипласт производится нефтехимической промышленностью из этана и хлорида. В основной полимер добавляются красители, стабилизаторы, мел и другие наполнители. Детали получают методом экструзии, – продавливании вязкой пластичной массы через отверстие.

Хемкор выпускает изделия однородного состава и структуры или трёхслойного НПВХ с промежуточным вспененным слоем. В последнем случае, применяется способ тройной экструзии

.

Труба с промежуточным вспененным слоем

Трубы для наружной канализации из ПВХ представляет собой трёхслойную конструкцию. Внешний и внутренний слой формируют из жёсткого ПВХ, выработанного по обычной технологии и рецептуре. Между ними расположена прослойка материала, – вспененного ПВХ в композиции с мелкодисперсным вторичным хлорвинилом. Это позволило создать трубопроводы, которые, при одинаковой толщине стенок и диаметре, дают выигрыш в массе до 33% без потери прочностных характеристик.

Многослойные пластиковые трубопроводы ПВХ производятся методом соэкструзии. Линия состоит из трёх двухшнековых экструдеров. Для получения внутреннего и внешнего слоя, применяются конические шнеки. Ванна для охлаждения, по сравнению с производством монолитных труб для наружной канализации, больше на 50% из-за большей толщины стенок вспененных изделий.

Технические характеристики

Трубы на вспененной основе из ПВХ для наружных сетей канализации получили массовое распространение в силу своих потребительских свойств. Это обусловлено характеристиками изделий Хемкор:

*Под заказ изготавливаются трубы с жёсткостью SN2, SN8.

Классы жёсткости

Кольцевая жёсткость – один из основных прочностных показателей для полимерных пустотелых конструкций (труб). Определяется наружным воздействием грунта на стенки детали. Показывает максимальную глубину закладки наружной канализации ПВХ без потери изделием своих функциональных свойств. Методика определения и характеристика разработаны по европейскому стандарту DIN EN ISO 9969.

Основные классы, применяемые для продукции Хемкор:

• SN2 – глубина монтажа до 1 метра (давление до 2 кН/м² ~ 0,02кгс/см² или 0, 02 атм.);
• SN4 – до 6 метров (давление до 4 кН/м² ~ 0,04кгс/см² или 0, 04 атм.);
• SN8 – до 8 метров (давление до 8 кН/м² ~ 0,08кгс/см² или 0, 08 атм.).

Преимущества изделий Хемкор

1. Канализационные трубы и фитинги наружного применения из НПВХ обладают химической стойкостью к распространённым компонентам бытовых и промышленных стоков. Стойки к большинству органических и неорганических растворителей. Не корродируют, не гниют, инертны к биологическому воздействию.
2. Малый коэффициент трения, – обусловлен гладкой внешней и внутренней поверхностью. Следовательно, снижается возможность налипания включений, содержащихся в стоках, на канализационные фитинги и стенки. Кроме этого, пластмассовые трубы из ПВХ хорошо противостоят абразивному воздействию от твёрдых частиц в жидкой среде.
3. Повышенная тепло– и звукоизоляция. Малый коэффициент теплового расширения, – не требуется применение в магистрали компенсаторов «удлинения-сжатия».
4. Готовые изделия обладают небольшой массой, что существенно облегчает работу с ними, снижает транспортные расходы.
5. Простой способ соединения, по методу «раструб–труба».
6. Материал трубы ПВХ для наружных работ обрабатывается простыми слесарными инструментами, – его легко разрезать ножовкой.
7. НПВХ – диэлектрик. Отсюда, отсутствует необходимость в заземлении наружной канализационной трубы.
8. Применение вторичного ПВХ. Это позволяет снизить конечную стоимость изделий без потери качества и прочностных характеристик.
9. Материал не горюч. При отсутствии открытого пламени самозатухает. Гореть самостоятельно может только при кислородном балансе более 40–45%.
10. Уменьшение себестоимости готовой продукции в связи с экономией материала.
11. Ускоренная окупаемость вложенных средств.
12. Срок службы 50 и более лет.
