Канализация / пнд / трапы

Труба дренажная 160 мм. перфорированная с фильтром (бухта 50 м.п.)

В магазине «Кит Инжиниринг» Вы сможете найти в наличии все необходимые товары для сборки канализационной системы на немецкой системе Ostendorf по самой лучшей цене. В наличии имеется достаточное количество труб, отводов, углов, переходников, манжет и муфт, а также прямых и косых тройников, переходов с чугунной на пластиковую и ПНД канализацию. Так же, есть переходы на рыжие канализационные трубы больших диаметров. Купить дешево качественную канализационную трубу и составные части к ней- это к нам!

Сфера применения серой немецкой пластиковой канализационной трубы и фитингов Ostendorf HT.

-Водоотведение в зданиях

-бытовая канализация

-ливнесброс

-вентиляция

Химическая стойкость трубы и фитингов серой немецкой канализации Ostendorf:

Она используется для агрессивных сред в диапазоне от рН 2 до рН 12

Преимущества системы из полипропиленовых серых немецких канализационных труб и фасонных частей. Свойства материалов: полипропилен (PP) изготовленный в соответствии с DIN EN 1451-1 и DIN 19560-10, устойчив к горячей воде при более высокой огнестойкости DIN 4102 B1

Отличная шумоизоляция.

Чтобы создать комфортное жилье, необходимо устранить посторонние шумы с самого начала. Простая установка, коррозионностойкие трубы Ostendorf. Система дренажа дома HT Ostendorf в этом направлении помогает улучшить благоустройство жилых зданий.

Шум в канализационных трубах.

Поток и падение сточных вод в трубах создает шум воздуха и корпуса в здании. Например, высокоскоростные удары сточных вод в таких местах, как изгибы, тройники и подводящие стояки, создают значительный шум. Система звукоизоляции из труб Ostendorf HT для бытовых стоков открывает новые перспективы для санитарных специалистов.

Ostendorf HT предотвращает распространение шума.

Из-за измененного состава сырья система труб HT обеспечивает надежную защиту от шума. Эта система с горячей водой подходит для всех канализационных труб в соответствии с DIN EN 12056 и DIN 1986-100.

Не оставляйте шанс на шум

Институт строительной физики. Fraunhofer Stuttgart проверил акустические свойства новой системы HT DIN EN 14366 и получил значение 26 дБ (А), что соответствует II по степени изоляции. Эксперименты использовали обычные монтажные кронштейны в реальных условиях. Эксперименты проводились с потоком жидкости в трубопроводе 4 л / с.

Сила и выносливость

Трубы Ostendorf HT устойчивы к коррозии, долговечны, устойчивы к агрессивным сточным водам и огнестойким по отношению к классу B1. Из-за гладкости внутренних поверхностей на них не образуются отложения. Трубы и фитинги изготавливаются с номинальной шириной от DN 32 до DN 160. Надежное штепсельное соединение, система очень полезна в укладке и установке и отвечает всем требованиям требовательных клиентов.

Качество Ostendorf.

Наши трубы и фитинги системы NT подвергаются постоянному контролю качества. У нас есть сертифицированная система управления качеством в соответствии с DIN EN ISO 9001, DQS, регистрационный номер 289722-QM

Реализация в жилых помещениях.

Учитывая растущие потребности в жилье в Остендорфе, ХТ отвечает всем ожиданиям с точки зрения принятия экономических и экологических решений, а также улучшает качество жилья и повышает стоимость недвижимости

Труба канализационная черная Ø 50(ДУ48) х 1000 мм

Канализационные трубы черного цвета согласно ТУ 4926-036-00284581-99, разработанные Научно-исследовательским институтом сантехники (НИИ сантехники) на основе ГОСТ 22689.3-89

Наружные диаметры труб составляют 48,6 мм и 108 мм без учета предельных отклонений. Цвет труб черный, что соответствует спецификациям. Трубы изготавливаются на участках любой длины от 0,2 м до 6 м. Труба Du50 может быть представлена ​​в виде трубы длиной до 150 м, диаметр бухты - 2,2 м.

Для удобства монтажа конец каждой трубы поставляется надувной. По желанию заказчика трубы могут поставляться без колокола.

У нас есть комплект арматуры (соединительные детали) для пластиковой канализации DN50 и DN100:

1. Муфта соединительная 50 для соединения двух сегментов трубы без патрубков .

2. Отвод 50x135 косой угол

3. Отвод 50х90 прямой угол

4. Компенсирующая труба 50  для компенсации изменения длины канализационной системы с ее линейным изменением из-за падения температуры.

5. Приборная ветка 50 для подключения к канализационной системе санитарного продукта (унитаз, ванна и т. д.)

6. Сварной патрубок 50 в настоящее время производство прекращено; возобновление производства возможно только для специальных заказов .

7. Ревизия 50  представляет собой корпус и навинчивающуюся пластиковую крышку; служит для контроля состояния канализационной системы

8. Тройник 50x50x135 косой

9. Тройник 50x50x90 под прямым углом

10. Заглушка 50

11. Муфта 100 для соединения двух труб без раструбов

12. Отвод 100x135  косой угол

13. Отвод 100x90  прямой кран

14. Компенсирующая труба 100 , чтобы компенсировать изменение длины канализационной системы с ее линейным изменением из-за падения температуры .

15. Приборная ветка 100  для подключения к канализационной системе санитарного продукта (унитаз, ванна и т. д.)

16. Сварной патрубок 100  в настоящее время прекращен; возобновление производства возможно только для специальных заказов .

17. Ревизия 100 представляет собой корпус и навинчивающуюся пластиковую крышку; служит для контроля состояния канализационной системы .

18. Futovka  ( Футовка ) 100  длина трубы 100 мм и разъем .

19. Тройник 100x100x90 под прямым углом

20. Заглушка диаметром 100

21. Перемычка 100x100x50 имеет в одной плоскости вход DN100 и три выхода: два DN100 и один DN50

22. Переход 100x50 переход от DN100 до DN50

23. Тройник 50x100x90 с прямым углом

24. Переходная шайба в чугунную канализацию вставляется в гнездо чугунной трубы, а пластиковая труба DN50 вставляется в шайбу.

25. Уплотнительное кольцо для труб диаметром 32 и 40 (KUP 50x40x32)  вставляется в гнездо пластмассовой трубы DN50 и в него вставляется пластиковая труба диаметром 32 или 40.

30405 Муфта ПВХ с нар.резьб. 1/2" (КВ-РН) GENOVA

31010 Труба ПВХ SDR 21 1" L=3,048m GENOVA

Седелка компрессионная 90х3/4" PN16 UNIDELTA для ПНД труб фитинг для труб ПНД (полиэтилен низкого давления)

Фитинги и зажимные седла не подходят для использования с горячей водой для пределов, продиктованных использованием полиэтиленовых труб. Максимальная рабочая температура относится к использованию полиэтиленовых труб; поэтому необходимо сослаться на правила, применимые в стране использования. Фитинги и зажимные седла выдерживают температуру ниже 0 ° C. В приведенной ниже таблице показано максимальное рабочее давление во время непрерывной работы (PFA) с изменением температуры, если транспортируемая жидкость представляет собой воду в соответствии с EN 805, EN 12201 и ISO 13761. Для значений, входящих в заданный диапазон, линейная интерполяция может быть полученный.

Фитинги Unidelta и зажимные седла соответствуют предписаниям по транспортировке питьевой воды и жидкостей для потребления человеком в соответствии с правилами, применяемыми в Италии и многих других странах.

1. Болты из гальванизированной стали.

2. Нижняя часть седелки: Полипропилен  с высокой степенью устойчивости и с защитой от УФ-излучения.

3. Уплотнительная прокладка фитинга: (NBR) Резина нитриловая.

4. Водоотвод хомута:(PP-B) Полипропилен с высокой степенью устойчивости и с защитой от УФ- излучения.

5. Укрепляющее кольцо: Нержавеющая сталь (AISI).

Как монтировать компрессионную седелку на ПНД трубопровод 2 варианта:

Второй:

Труба канализационная НПВХ SN8 DN 400*11,7 x 2000 мм НАРУЖНАЯ

- SN8 (для больших глубин и дорожных участков).

- Организация канализационных систем жилых и общественных зданий;

- Установка внутриквартальных сетей;

- Монтаж ливневой, бытовой, дренажной системы отвода стоков.

Труба ПВХ изготавливается на основе новейшей технологии, предполагающей наличие внутреннего вспененного слоя. В процессе изготовления соблюдаются действующие стандарты (ТУ 2248-057-72311668-2007) и строго контролируется качество изделий. Соединение при монтаже осуществляется раструбным способом, а герметичность обеспечивается за счет резинового уплотнительного кольца.

·         длительной эксплуатацией в широком температурном диапазоне;

·         простотой в установке;

·         низкими потерями давления;

·         небольшим весом;

·         устойчивостью к коррозии и химическим воздействиям.

Фланец стальной прижимной Диаметр 90/80 мм. (16 атм.) для ПНД

Хомут со штырем для чугунной канализации Ø 50

Ревизия чугунная канализационная Ø 150 мм ч/к чёрная ТУ49255010028458193

1. Канализационная система из полипропилена SINIKON

Компании SINIKON и VALSIR производят широкий ассортимент труб и фасонных изделий из полипропилена (РР), позволяющий проектировать и монтировать современные системы безнапорной внутренней канализации любой сложности. Раструбные трубы и фасонные изделия комплектуются установленным заводским способом уплотнительным кольцом из SBR (стирол-бутадиен каучук) резины, обеспечивающим герметичность соединений в течение всего срока эксплуатации трубопровода. По трубопроводной системе канализации из РР допускается транспортировать стоки с постоянной температурой до 80°C и кратковременно (до 1 минуты) – с температурой до 95°C. Срок службы трубопроводов – не менее 50 лет.

Особенности системы:

• абсолютная гарантия герметичности соединений благодаря уплотнительной двухлепестковой прокладке с кольцом;
• отсутствие необходимости применения специальных инструментов и приспособлений;
• высокая скорость и простота сборки, операции по транспортировке и складированию упрощены за счет малой массы изделий;
• наличие широкого ассортимента фасонных частей и труб с раструбными соединениями, которые позволяют создать канализационную систему по любому проекту;
• превосходная устойчивость к большому количеству химических веществ, присутствующих в сливаемой воде, неподверженность влиянию микроорганизмов;
• минимальные потери напора благодаря гладкости внутренних стенок, гладкие стенки также гарантируют отсутствие возникновения отложений и скопления бактерий;
• отсутствие проблем, связанных с блуждающими токами, возникающими в металлических трубопроводах и приводящие к их коррозии. Это позволяет осуществлять прокладку в непосредственной близости от силовых кабельных линий, что важно при высокой насыщенности подземными инженерными коммуникациями в условиях городской застройки.

Канализационные системы SINIKON и канализационные системы абсолютно идентичны и могут использоваться при проектировании и монтаже в любой комбинации.

1.1. Область применения

Трубы и фасонные части из полипропилена SINIKON полностью соответствуют всем требованиям действующих СП 40-102-2000 и СП 40-107-2003, а также требованиям норматива DIN EN 1451-1 и могут быть использованы внутри жилых и производственных зданий как:

А) Канализационные внутренние безнапорные трубопроводы для слива промышленных и бытовых стоков высокой и низкой температуры;

Б) Трубопроводы вентиляции, подсоединяемые к сливным трубопроводам, описанным выше;

В) Трубопроводы внутренней ливневой канализации высотой до 10м.

1.2. Материал

Полипропиленовые канализационные трубы SINIKON изготавливаются методом экструзии (формование изделий неограниченной длины продавливанием расплава полимера через формующую головку с каналами необходимого профиля) из гомополимер пропилена (тип 1) РР-Н.

1.3. Стойкость материала

Полипропилен - является устойчивым к химии материалом. Возмоное воздействие на него могут оказать только сильные окислители (кислоты). Продолжительный контакт с концентрированной серной кислотой и перекисью водорода при температуре 60 ºC и выше приводит к разложению полипропилена. В растворителях (органические растворители) полипропилен при комнатной температуре незначительно набухает.
Трубы из полипропилена длиной l = 150, 250, 500, 750, 1000, 1500, 2000, 3000 мм производятся с одним раструбом.

1.4. Способ соединения

Соединение труб и фасонных частей из РР может осуществляться различными способами:

• соединение с помощью фасонных частей с раструбными соединениями;
• соединение с помощью ремонтной муфты.

Соединение труб и фасонных частей из РР происходит с помощью раструбов с уплотнительной прокладкой, которая гарантирует герметичность соединения. Уплотнительные двухлепестковые прокладки с кольцом вставляются в специальный паз раструбов на заводе. Двухлепестковая уплотнительная прокладка обеспечивает большую плотность    соединения,    когда    труба    деформируется.    Прокладки    изготовлены из материалов, которые позволяют обеспечить плотность соединения, а их срок службы равен сроку службы труб и фасонных частей.

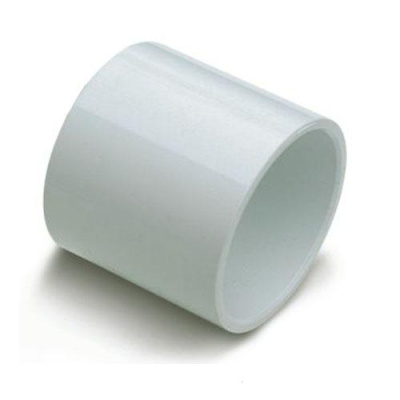

30105 Муфта ПВХ 1/2" (КВ-КВ) GENOVA

570005 Труба ХПВХ FLOWGUARD GOLD CTS (SDR11) 1/2" L=3,048m GENOVA

Седелка компрессионная 110х2" PN10 UNIDELTA для ПНД труб фитинг для труб ПНД (полиэтилен низкого давления)

Фитинги и зажимные седла не подходят для использования с горячей водой для пределов, продиктованных использованием полиэтиленовых труб. Максимальная рабочая температура относится к использованию полиэтиленовых труб; поэтому необходимо сослаться на правила, применимые в стране использования. Фитинги и зажимные седла выдерживают температуру ниже 0 ° C. В приведенной ниже таблице показано максимальное рабочее давление во время непрерывной работы (PFA) с изменением температуры, если транспортируемая жидкость представляет собой воду в соответствии с EN 805, EN 12201 и ISO 13761. Для значений, входящих в заданный диапазон, линейная интерполяция может быть полученный.

Фитинги Unidelta и зажимные седла соответствуют предписаниям по транспортировке питьевой воды и жидкостей для потребления человеком в соответствии с правилами, применяемыми в Италии и многих других странах.

1. Болты из гальванизированной стали.

2. Нижняя часть седелки: Полипропилен  с высокой степенью устойчивости и с защитой от УФ-излучения.

3. Уплотнительная прокладка фитинга: (NBR) Резина нитриловая.

4. Водоотвод хомута:(PP-B) Полипропилен с высокой степенью устойчивости и с защитой от УФ- излучения.

5. Укрепляющее кольцо: Нержавеющая сталь (AISI).

Как монтировать компрессионную седелку на ПНД трубопровод 2 варианта:

Второй:

Угол 50х1,1/2" Наружняя резьба Латунь для труб ПНД Itap фитинг для труб ПНД (полиэтилен низкого давления)

Максимальная рабочая температура:  110°C (в отсутствии пара)

Максимальное рабочее давление: 25 bar

Резьба: ISO228 (эквивалентно DIN EN ISO 228 и BS EN ISO 228)

Монтаж латунных компрессионных фитингов под ключ с трубой ПНД

Если есть необходимость провести воду в дом (или отдельно стоящую баню, парник, оросительную систему, бассейн ба) из колодца, скважины, или центрального водопровода, то целесообразно использовать полиэтиленовые трубы низкого давления (ПНД). Для подключения к основному водопроводу (скважине) и дальнейшей укладке отдельного трубопровода необходимо использовать соединительные элементы, которые могут быть латунными фитингами ITAP для труб из ПНД. Фитинги из латуни позволяют подключать отдельные части трубопровода, который имеет множество вариантов конфигурации, в единое целое. Но латунная арматура давно заслужила репутацию надежных соединений, особенно при укладке водопроводных труб из ПНД. Этот параметр позволяет получить следующие преимущества:

- легкий вес системы;

- стойкость к коррозии;

- простая установка, не требующая дорогостоящего специфического инструмента;

- экологическая совместимость (состав воды не изменяется при прохождении через такую ​​систему);

- устойчивость к низким температурам и заморозкам системы;

- приемлемая стоимость;

- длительный срок службы (до 50 лет).

Так как полиэтилен является достаточно пластичным материалом (легко деформируемым при достаточно высокой нагрузке), присутствие латунных соединительных элементов ITAP для ПНД труб придаст всей системе водопровода дополнительную прочность. Это особенно важно в случае с подземной версией прокладки, так как со сдвигами грунта появится эффект нагрузки со стороны на всю структуру. Латунь - сплав меди и цинка, который известен с начала эры. Именно из-за их качеств такой материал использовался в водных системах древнего мира. Первоначально латунь производит высококачественные отливки, которые могут быть легко обработаны. Технические характеристики сплава показаны в маркировке. Кроме того, для повышения стойкости к коррозии латунные фитинги могут быть покрыты дополнительным защитным слоем из никеля или хрома. Латунные фитинги подходят для сред с температурой до 200ºC и выдерживают давление до 25 бар. При использовании их в качестве соединительных элементов в пластиковых системах водоснабжения, которые обеспечивают нормальную питьевую воду без высоких температур и высокого давления, прочностные характеристики не так важны. Но побочные эффекты внешних факторов, таких как механические повреждения, будут сведены к минимуму. При строительстве системы водоснабжения из труб ПНД необходимо будет использовать соединительные латунные компрессионные элементы ITAP для труб ПНД для различных целей и конфигураций. Любой трубопровод никогда не состоит из одной прямой секции. Он имеет повороты, ветви, изгибы, заглушенные концы. Фитинги из латуни ITAP для труб ПНД 20, 25, 32, 40, 50, 63 мм (а также для других диаметров) имеют следующие типы: латунные углы (отводы) ITAP для труб из ПНД - эти элементы предназначены для изменения направления трубопровода через угол от 45 до 120 градусов; Компрессионный тройник из  латуни ITAP для труб ПНД - позволяет создать отдельную ветку на главной линии под углом 90 градусов; Компрессионная латунная крестовина ITAP для труб ПНД - соединяет четыре сегмента в двух взаимно перпендикулярных направлениях; муфта латунная для ПНД трубы - соединяет два куска трубы того же диаметра, которые укладываются вдоль прямой линии; переходная муфта , она же редукционная муфта из латуни для труб ПНД - позволяет надежно соединять две трубы с разными диаметрами, лежащими на одной прямой, компрессионные латунные заглушки (колпачки) - позволяет герметизировать свободный конец трубы; седелка - соединительный элемент для подключения к основному трубопроводу (источник воды); Соединители- переходы с трубы ПНД на трубную резьбу 1/2", 3/4", 1"… служат для соединения с другими частями системы водоснабжения, бывают с внутренней или наружной резьбой. Система, состоящая из труб из ПНД, может быть смонтирована с пластиковой арматурой. И многие строители делают это, утверждая такие действия с низкой стоимостью материалов. Но для труб ПНД предпочтительнее использовать соединители из латуни. Одной из причин, почему стоит заплатить немного дороже, является прочностные характеристики материалов и возможность повторного использования. Латунные фитинги под ключ ITAP для ПНД могут обеспечивать герметичное соединение труб из ПНД с гарантированным отсутствием утечек. Это связано с тем, что обжимное кольцо (оно также изготовлено из латуни) имеет на внутренней поверхности вид нити, которая при скручивании гайки прессуется в полиэтиленовую структуру. Таким образом, когда внешнее физическое воздействие заставляет трубу растягиваться (деформироваться), соединение не будет нарушено.

При устройстве трубопроводов возникает необходимость соединить напорную систему с запорной арматурой, чтобы перекрыть поток транспортируемой среды. Патрубок раструбный с металлическим фланцем или аналогичное изделие с ПВХ фланцем используется в том случае, если требуется присоединить гладкий конец трубы. Обе эти фасонные детали также используются для соединения с трубой из другого материала. Для этого на них предусмотрены отверстия под болты, которыми обеспечивается фланцевое соединение.

Эта фасонная деталь выполнена в виде отрезка трубы, один торец которой заканчивается стальным или ПВХ фланцем, другой имеет форму раструба, в котором установлено уплотнительное кольцо. Расклинивание кольца обеспечивает водонепроницаемость соединения. Оба изделия идентичны и выпускаются согласно ГОСТ Р 51613-2000 (стальная часть детали – согласно ГОСТ 12820-20). Завод «ХЕМКОР» производит патрубки, которые имеют маркировку PN10 и могут использоваться в системах с давлением 10 атмосфер. Изделия выпускаются разных размеров, в том числе самых популярных 225х200 мм и 110х100 мм.

Канализационная система SINIKON COMFORT

Шумопоглощающая канализационная система

COMFORT является комбинированной системой - трубы производства SINIKON комплектуются фасонными частями производства VALSIR. Трубы SINIKON COMFORT изготовлены из полипропилена со специальными минеральными добавками. Состав материала и увеличенная по сравнению с обычными трубами из РР толщина стенки позволили придать системе COMFORT ряд новых свойств, позволяющих ей успешно конкурировать с лучшими мировыми образцами. Основные отличительные особенности системы:

• отличные шумоизоляционные характеристики;
• повышенная ударопрочность даже при низких температурах;
• устойчивость к воздействию широкого ряда химических веществ;
• конкурентоспособная цена труб.
• уровень шумности системы равен 13 dB(A) при расходе воды равном 2 л/с. Стандартные размеры труб позволяют также комбинировать трубы SINIKON COMFORT с другими типами труб и фасонных частей для оптимизации стоимости канализации.

3.1. Область применения

Трубы из полипропилена SINIKON COMFORT могут быть использованы внутри жилых и производственных зданий как:

A) Канализационные внутренние безнапорные трубопроводы для слива промышленных и бытовых стоков высокой и низкой
температуры;

Б) Трубопроводы вентиляции, подсоединяемые к сливным трубопроводам, описанным выше;

B) Трубопроводы внутренней ливневой канализации до 10 м.

Благодаря своим высоким шумопоглощающим характеристикам канализационная система SINIKON COMFORT может использоваться везде, где нормативы требуют повышенной шумоизоляции.

3.2. Способ соединения

Соединение труб SINIKON COMFORT и фасонных частей может осуществляться различными способами:

• соединение с помощью фасонных частей с раструбными соединениями;
• соединение с помощью ремонтной муфты.

Соединение труб и фасонных частей из полипропилена происходит с помощью раструбов с уплотнительной прокладкой, которая гарантирует герметичность соединения. Уплотнительные двухлепестковые прокладки с кольцом вставляются в специальный паз раструбов на заводе. Двухлепестковая уплотнительная прокладка обеспечивает большую плотность соединения, когда труба деформируется. Прокладки изготовлены из материалов, которые позволяют обеспечить плотность соединения, а их срок службы равен сроку службы труб и фасонных частей.

Труба канализационная НПВХ SN4 DN 400*9.8x2000 мм НАРУЖНАЯ

Наружные трубы для канализации и комплектующие для наружных работ производятся из непластифицированного поливинилхлорида (НПВХ, PVC-U).

НПВХ – это твёрдый непластифицированный поливинилхлорид или винипласт. Представляет собой макромолекулярный материал. Структура получается соединением молекул или мономеров в цепочки, которые крупнее в 1000 и 10000 раз, чем природные образования в воде или соли. Результат химических связей – многомерная решётчатая структура.

Винипласт производится нефтехимической промышленностью из этана и хлорида. В основной полимер добавляются красители, стабилизаторы, мел и другие наполнители. Детали получают методом экструзии, – продавливании вязкой пластичной массы через отверстие.

Хемкор выпускает изделия однородного состава и структуры или трёхслойного НПВХ с промежуточным вспененным слоем. В последнем случае, применяется способ тройной экструзии

.

Труба с промежуточным вспененным слоем

Трубы для наружной канализации из ПВХ представляет собой трёхслойную конструкцию. Внешний и внутренний слой формируют из жёсткого ПВХ, выработанного по обычной технологии и рецептуре. Между ними расположена прослойка материала, – вспененного ПВХ в композиции с мелкодисперсным вторичным хлорвинилом. Это позволило создать трубопроводы, которые, при одинаковой толщине стенок и диаметре, дают выигрыш в массе до 33% без потери прочностных характеристик.

Многослойные пластиковые трубопроводы ПВХ производятся методом соэкструзии. Линия состоит из трёх двухшнековых экструдеров. Для получения внутреннего и внешнего слоя, применяются конические шнеки. Ванна для охлаждения, по сравнению с производством монолитных труб для наружной канализации, больше на 50% из-за большей толщины стенок вспененных изделий.

Технические характеристики

Трубы на вспененной основе из ПВХ для наружных сетей канализации получили массовое распространение в силу своих потребительских свойств. Это обусловлено характеристиками изделий Хемкор:

*Под заказ изготавливаются трубы с жёсткостью SN2, SN8.

Классы жёсткости

Кольцевая жёсткость – один из основных прочностных показателей для полимерных пустотелых конструкций (труб). Определяется наружным воздействием грунта на стенки детали. Показывает максимальную глубину закладки наружной канализации ПВХ без потери изделием своих функциональных свойств. Методика определения и характеристика разработаны по европейскому стандарту DIN EN ISO 9969.

Основные классы, применяемые для продукции Хемкор:

• SN2 – глубина монтажа до 1 метра (давление до 2 кН/м² ~ 0,02кгс/см² или 0, 02 атм.);
• SN4 – до 6 метров (давление до 4 кН/м² ~ 0,04кгс/см² или 0, 04 атм.);
• SN8 – до 8 метров (давление до 8 кН/м² ~ 0,08кгс/см² или 0, 08 атм.).

Преимущества изделий Хемкор

1. Канализационные трубы и фитинги наружного применения из НПВХ обладают химической стойкостью к распространённым компонентам бытовых и промышленных стоков. Стойки к большинству органических и неорганических растворителей. Не корродируют, не гниют, инертны к биологическому воздействию.
2. Малый коэффициент трения, – обусловлен гладкой внешней и внутренней поверхностью. Следовательно, снижается возможность налипания включений, содержащихся в стоках, на канализационные фитинги и стенки. Кроме этого, пластмассовые трубы из ПВХ хорошо противостоят абразивному воздействию от твёрдых частиц в жидкой среде.
3. Повышенная тепло– и звукоизоляция. Малый коэффициент теплового расширения, – не требуется применение в магистрали компенсаторов «удлинения-сжатия».
4. Готовые изделия обладают небольшой массой, что существенно облегчает работу с ними, снижает транспортные расходы.
5. Простой способ соединения, по методу «раструб–труба».
6. Материал трубы ПВХ для наружных работ обрабатывается простыми слесарными инструментами, – его легко разрезать ножовкой.
7. НПВХ – диэлектрик. Отсюда, отсутствует необходимость в заземлении наружной канализационной трубы.
8. Применение вторичного ПВХ. Это позволяет снизить конечную стоимость изделий без потери качества и прочностных характеристик.
9. Материал не горюч. При отсутствии открытого пламени самозатухает. Гореть самостоятельно может только при кислородном балансе более 40–45%.
10. Уменьшение себестоимости готовой продукции в связи с экономией материала.
11. Ускоренная окупаемость вложенных средств.
12. Срок службы 50 и более лет.

Трубы напорные кольцевого сечения из полиэтилена низкого давления ПЭ 100 VALFEX® наружным диаметрам от 20 до 63 мм.

Трубы ПНД производятся из полиэтилена низкого давления методом непрерывной шнековой экструзии. Отношение диаметра полиэтиленовой трубы к толщине ее стенок обозначают буквами SDR.

Трубы применяются для хозяйственно-питьевого водоснабжения, например, для подводки воды из колодцев, скважин к теплицам и т.д.

Трубы упаковываются в бухты по 100 м. или 200 м.

Перед другими видами труб (металлическими, чугунными, бетонными) полиэтилен обладает рядом преимуществ:

- значительно больший период эксплуатации – 50 лет;

- не поддается коррозии при контакте с агрессивными жидкостями и водой;

- легче в 3-4 раза;

- соединение осуществляется с помощью компрессионных фитингов.

Назначение

Трубы напорные кольцевого сечения из полиэтилена низкого давления ПЭ 80 или ПЭ 100 ТМ VALFEX® номинальным наружным диаметром от 20 до 63 мм предназначенные для трубопроводов, транспортирующих воду, в том числе для хозяйственно-питьевого водоснабжения, при температуре от 0 до 40°С, а также другие жидкие и газообразные вещества, к которым материал труб химически стоек.

Особенности конструкции

Напорные трубы из полиэтилена низкого давления ПЭ 80 или ПЭ 100 производятся методом непрерывной шнековой экструзии по ГОСТ 18599-2001 «ТРУБЫ НАПОРНЫЕ ИЗ ПОЛИЭТИЛЕНА ТЕХНИЧЕСКИЕ УСЛОВИЯ». Цвет труб – черный с продольными полосами синего цвета.

Маркировка труб. Маркировку наносят на поверхность трубы методом цветной печати с интервалом не более 1 м. Маркировка включает последовательно: наименование предприятия-изготовителя и/или товарный знак, условное обозначение трубы без слова «труба», месяц и год изготовления. В маркировку допускается включение другой информации, например, номер партии. VALFEX® ПЭ 80 SDR 13,6 - 25х2,0 питьевая ГОСТ 18599- 2001 чч.мм.сс дд.мм.гг штрих- код EAN 13 метровая отметка.

Пакеты, бухты, катушки снабжают ярлыком с нанесением транспортной маркировки по ГОСТ 14192 с указанием юридического адреса и страны изготовителя.

Основные способы монтажа полиэтиленовых трубопроводов

Монтаж полиэтиленовых трубопроводов может осуществляться несколькими способами:

- Разъемные соединения: • с фитингами компрессионного типа; • с фланцами.

- Неразъемные соединения: • сварка встык с помощью специального сварочного оборудования; • электрофузионной сваркой с помощью муфт имеющих закладные электронагреватели. Применения того или иного способа соединения зависит от назначения трубопровода, особенностей его эксплуатации и диаметра труб.

Трубы должны эксплуатироваться при давлении и температуре, изложенные в условиях применения п. 3 технического паспорта.

Запрещена эксплуатация напорных труб из полиэтилена ТМ VALFEX:

- при рабочей температуре транспортируемой жидкости, свыше указанной в табл.1;

- при рабочем давлении, превышающем допустимое для данного класса эксплуатации;

- в системах горячего водоснабжения и центрального отопления;

- для расширительного, предохранительного, переливного и сигнального трубопроводов; Паспорт разработан в соответствии с требованиями ГОСТ 2.601

- для раздельных систем противопожарного водопровода (п.1.2. СП 40-101-96).

Категорически запрещается допускать замерзание рабочей среды внутри труб.

Не допускается воздействие трубы химических веществ, агрессивных к полиэтилену.

Не допускается эксплуатировать трубы в помещениях с источниками теплового излучения, температура поверхности которых превышает 120ºС.

Транспортирование и хранение

Трубы транспортируют любым видом транспорта в соответствии с нормативно-правовыми актами и правилами перевозки грузов, действующими на соответствующем виде транспорта, ГОСТ 26653, а также ГОСТ 22235 - на железнодорожном транспорте. При транспортировании труб в крытых вагонах масса пакета, бухты, катушки должна быть не более 1,25 т, длина труб - не более 5,5 м. Для транспортирования труб водным транспортом рекомендуется применять несущие средства пакетирования. При транспортировании и хранении трубы следует укладывать на ровную поверхность транспортных средств, без острых выступов и неровностей во избежание повреждения труб.

Трубы хранят по ГОСТ 15150, раздел 10, в условиях 5 (ОЖ4). Допускается хранение труб в условиях 8 (ОЖ3) сроком не более 12 мес., включая срок хранения у изготовителя. Высота штабеля при хранении труб свыше 2 мес. не должна превышать 2 м. При хранении до 2 мес. высота штабеля должна быть не более 3 м.

Трубы можно транспортировать друг в друге. Изъятие труб, находящихся друг в друге, производится при помощи соответствующих вспомогательных средств, которые исключают повреждение труб.

Во избежание продольного перемещения, перекатывания или падения при движении трубы должны быть надежно закреплены. Погрузку и разгрузку полиэтиленовых труб производят автомобильными кранами или вручную.

При выполнении погрузочно-разгрузочных работ применяются мягкие стропы из полимерных материалов или мягкие монтажные полотенца, не оставляющие дефектов на трубах. При погрузочно-разгрузочных работах не допускается перемещение труб волоком. Избегать ударов!

Сброс упаковок бухты труб с транспортных средств не допускается!

Перекатку труб разрешается проводить только по лагам. Паспорт разработан в соответствии с требованиями ГОСТ 2.601 8.8 В связи с тем, что полиэтиленовые трубы с понижением температуры становятся хрупкими, транспортирование, погрузка и разгрузка труб производятся, как правило, при температуре окружающего воздуха не ниже минус 20 °С.

Допускается погрузку, разгрузку и транспортировку труб в пакетах производить при температуре окружающего воздуха до минус 40 °С, при этом следует избегать резких рывков и соударений. Площадь для хранения должна быть плоской, без камней и острых предметов.

При складировании труб принимают меры против их самопроизвольного раскатывания. ПЭ трубы диаметром до 110 мм могут поставляться в бухтах. Бухты необходимо хранить в горизонтальном положении.

Гарантийные обязательства

Изготовитель гарантирует соответствие труб требованиям настоящего стандарта при соблюдении потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации. Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

Гарантийный срок хранения - два года со дня изготовления.

ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ В СЛУЧАЕ:

- Нарушения паспортных условий эксплуатации, хранения, монтажа и эксплуатации, ненадлежащей транспортировки и погрузо-разгрузочных работ.

- Наличия следов физического воздействия, не имеющих отношения к непосредственному назначению данных изделий.

- Наличия следов воздействия химическими веществами, ультрафиолета.

- Повреждения изделий в результате пожара, стихии, либо других форс-мажорных обстоятельств. - Повреждений, вызванных неправильными действиями потребителя.

- Наличия следов постороннего вмешательства в конструкцию изделия.

Условия гарантийного обслуживания

Претензии к качеству товара могут быть предъявлены в течение гарантийного срока. Неисправные изделия в течение гарантийного срока обмениваются бесплатно. Замененные изделия или их части, полученные в результате ремонта, переходят в собственность продавца. Затраты, связанные с монтажом, демонтажем и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются. В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем. В случае претензий гарантийного характера, а также при возврате изделия, оно должно быть полностью укомплектованным.

Седелка компрессионная 75х32 PN16 UNIDELTA для ПНД труб фитинг для труб ПНД (полиэтилен низкого давления)

Фитинги и зажимные седла не подходят для использования с горячей водой для пределов, продиктованных использованием полиэтиленовых труб. Максимальная рабочая температура относится к использованию полиэтиленовых труб; поэтому необходимо сослаться на правила, применимые в стране использования. Фитинги и зажимные седла выдерживают температуру ниже 0 ° C. В приведенной ниже таблице показано максимальное рабочее давление во время непрерывной работы (PFA) с изменением температуры, если транспортируемая жидкость представляет собой воду в соответствии с EN 805, EN 12201 и ISO 13761. Для значений, входящих в заданный диапазон, линейная интерполяция может быть полученный.

Фитинги Unidelta и зажимные седла соответствуют предписаниям по транспортировке питьевой воды и жидкостей для потребления человеком в соответствии с правилами, применяемыми в Италии и многих других странах.

1. Болты из гальванизированной стали.

2. Нижняя часть седелки: Полипропилен  с высокой степенью устойчивости и с защитой от УФ-излучения.

3. Уплотнительная прокладка фитинга: (NBR) Резина нитриловая.

4. Водоотвод хомута:(PP-B) Полипропилен с высокой степенью устойчивости и с защитой от УФ- излучения.

5. Укрепляющее кольцо: Нержавеющая сталь (AISI).

Как монтировать компрессионную седелку на ПНД трубопровод 2 варианта:

Второй:
