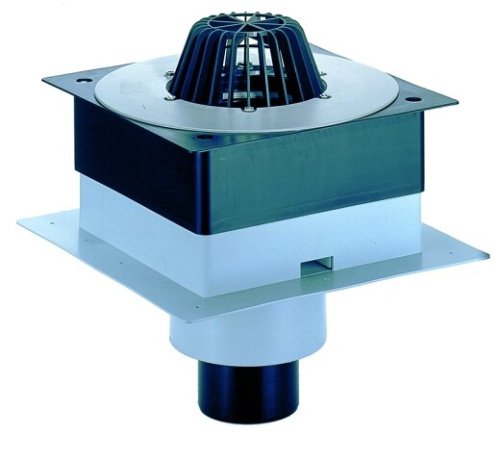

Воронка для кровель из профлисHL63P/2DN125 с теплоиз для ПВХ мембран с монтаж. коробом, с листвоул

1.1. Кровельная воронка HL63Р для облегченной неэксплуатируемой кровли, с диаметром выпускного патрубка: /7 – DN75, /1 – DN110, /2 – DN125 предназначена для отвода дождевой и талой воды с плоских кровель во внутренний водосток дождевой канализации.
Продукция сертифицирована в соответствии с системой сертификации ГОСТ Р Госстандарт России.

2. Общие сведения
2.1. Кровельная воронка с вертикальным выпуском, с монтажным коробом, с листвоуловителем из ПП для предотвращения попадания в дождевую канализацию веток, листвы и других посторонних предметов, с плоским фланцем из ПВХ для приклеивания или приваривания ПВХ мембраны.

3. Комплектность поставки

3.1. Листвоуловитель HL062.1E из ПП Ø 160 мм и высотой 100 мм.

3.2. Корпус воронки из ПП с монтажным коробом для фиксации теплоизоляции 100-160 мм, с плоским фланцем из ПВХ для приклеивания или приваривания ПВХ мембраны.

3.2. Плоский листвоуловитель HL170 из ПП.

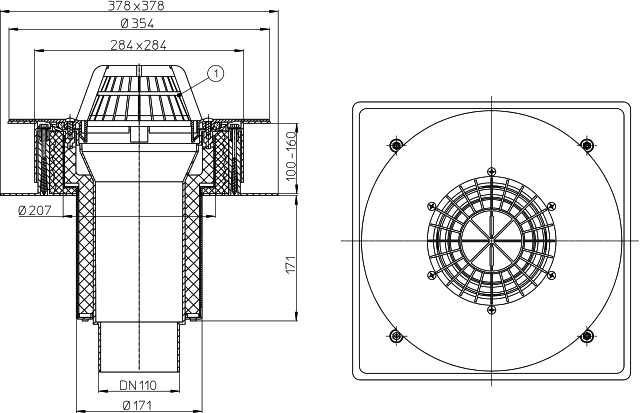

4. Устройство и технические характеристики (см. в PDF файле).

5. Монтаж

5.3. Затем уложить утеплитель, который должен плотно примыкать с внешней стороны к нижней части монтажного короба.

5.4. При помощи стяжных винтов зажать утеплитель между верхней и нижней частями корпуса кровельной воронки. Винты затягивать до тех пор, пока верхняя плоскость монтажного короба не вдавится в утеплитель, создав с ним ровную поверхность.
5.5. Слой гидроизоляции (пароизоляции) – ПВХ мембрана – приклеивается или приваривается к  фланцу из ПВХ.

5.6. Выпускной патрубок воронки HL63Р предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ на чугун/сталь, например: DN75 – HL9/7, DN110 – HL9/1 и т.п.
5.7. До завершения монтажных работ, для исключения попадания посторонних предметов в ливнесток, в корпус воронки установить плоский листвоуловитель HL170. После окончания монтажных работ его следует удалить, и в корпус установить листвоуловитель HL062.1E.
П р и м е ч а н и е – примеры использования кровельных воронок в кровельных «пирогах» различного наполнения находятся в «Альбоме типовых решений.

6. Условия эксплуатации
6.1. Не допускаются удары и другие действия, приводящие к механическим или термическим повреждениям корпуса кровельной воронки и электрического кабеля.
