Коллекторы и коллекторные системы

Коллекторная группа в сборе, 1"х6 вых. Евроконус 3/4" VALTEC VTc.594.EMNX.0606

 Коллекторный блок
VTc.594.EMNX
7321 ... 27800 p
    Коллекторный блок со встроенными расходомерами
VTc.596.EMNX
9329 ... 34542 p
 Функции коллектора для теплого пола – распределение теплоносителя в контурах системы, а при наличии соответствующей оснастки – гидравлическая балансировка петель, перекрытие потоков, удаление воздуха из рабочей жидкости, слив теплоносителя.
Коллекторы VALTEC изготовлены из высококачественной сантехнической латуни CW617N с никелевым покрытием или нержавеющей стали. Собранные на их основе коллекторные блоки укомплектованы необходимыми элементами обвязки – запорными, настроечными клапанами, автоматическими воздухоотводчиками, дренажными кранами. Уплотнение соединений блоков выполнено EPDM-кольцами, других герметиков не требуется. Стандарт подключения трубных петель – «евроконус». В комплекте – кронштейны для настенного (либо в распределительном шкафу) крепления коллекторов.
Применение готовых модулей VALTEC – коллекторных блоков, насосно-смесительных узлов – наиболее простое решение задач по созданию водяного напольного отопления, экономия времени, средств, пространства, минимизация рисков проектно-монтажных ошибок.

Коллекторная группа в сборе, 1 1/4"х11 вых. Евроконус 3/4" VALTEC VTc.594.EMNX.0711

 Коллекторный блок
VTc.594.EMNX
7321 ... 27800 p
    Коллекторный блок со встроенными расходомерами
VTc.596.EMNX
9329 ... 34542 p
 Функции коллектора для теплого пола – распределение теплоносителя в контурах системы, а при наличии соответствующей оснастки – гидравлическая балансировка петель, перекрытие потоков, удаление воздуха из рабочей жидкости, слив теплоносителя.
Коллекторы VALTEC изготовлены из высококачественной сантехнической латуни CW617N с никелевым покрытием или нержавеющей стали. Собранные на их основе коллекторные блоки укомплектованы необходимыми элементами обвязки – запорными, настроечными клапанами, автоматическими воздухоотводчиками, дренажными кранами. Уплотнение соединений блоков выполнено EPDM-кольцами, других герметиков не требуется. Стандарт подключения трубных петель – «евроконус». В комплекте – кронштейны для настенного (либо в распределительном шкафу) крепления коллекторов.
Применение готовых модулей VALTEC – коллекторных блоков, насосно-смесительных узлов – наиболее простое решение задач по созданию водяного напольного отопления, экономия времени, средств, пространства, минимизация рисков проектно-монтажных ошибок.

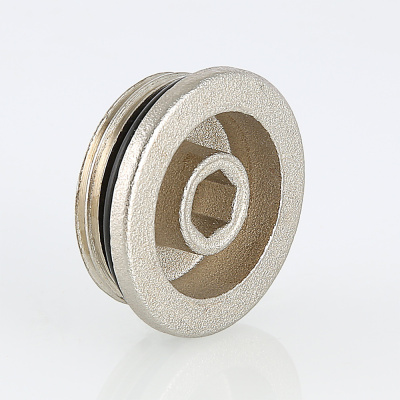

Пробка для коллектора 1"

Запорный клапан для коллекторных блоков

Пластификатор (литр)

Пластификатор представляет собой эмульсию, используемую в качестве добавки для цементных и других строительных растворов. Обеспечивает повышение пластичности и морозоустойчивости сооружаемых конструкций, предотвращает их растрескивание и усадку. Пластификатор обеспечивает хорошую теплопроводность стяжки водяного теплого пола и ее защиту от разрушения из-за расширения бетона при нагреве. Мы предлагаем пластификатор с оптимальным соотношением качества, расхода и цены

Коллекторный блок STOUT с отсечным клапаном 1"х 3 вых x 3/4" SMS 0932 000003 нержавеющая сталь

Узел этажный покварт-го учета, с авт. бал. клапаном, без переп-го клапана, ввод СЛЕВА 1", 2 вых

STOUT Евроконус для труб PE-Xc/AL/PE-Xc 16 х (2,6) x 1/2" SFC-0026-162612

Пенополистирол для т/п (1000*500*40) EasyFix

(EasyFix) Пенополистирольная плита EasyFix выпускается специально для систем водяного теплого пола. Инновационная форма фиксирующих бобышек – с «обратным» углом – обеспечивает укладку трубы без использования пластиковых фиксаторов. Теплоизолирующая плита EasyFix производится из пенополистирола повышенной плотности – 45–50 кг/м3. Это позволяет монтажнику без опасений повредить материал перемещаться по плитам и укладывать трубу ногами. Эффективная площадь плиты – 0,5 м2.

Важно! При укладке трубы нельзя использовать бобышки плиты как опоры для загиба – во избежание разрушения бобышек. Трубу необходимо предварительно загнуть, а затем уложить в пазы.

Дополнительные преимущества плиты EasyFix:
• Наличие линейки по периметру плиты для быстрого измерения и резки.
• Меньшее усилие при резке ножом и более ровный рез за счет применения технологии ламинации.
• Наличие акустического лабиринта на задней поверхности плиты, повышающего звукоизоляцию и позволяющего укладывать плиту на черновой пол с остатками песка.
• Удобный для транспортировки даже в легковом автотранспорте размер упаковочного короба (1,03 x 0,525 x 0,6 м).
• Удобное для подсчета вложение плит в короб 10 м2 (20 шт.).
• Возможность работать с трубой размером 16–20 мм.
• Минимальный шаг укладки трубы для теплого пола – 50 мм.

Узел этажный покварт-го учета, с переп-ым клапаном, ввод СЛЕВА 1", кол-во вых 3

Коллекторная группа Wester 1" х 3/4" х 8 выходов в сборе, с заглушкой. Нержавеющая сталь

Предназначен для оптимизации и контроля распределения теплоносителя в системах радиаторного отопления и подогрева пола. Укомплектован кронштейнами для крепления в распределительном шкафу или на стене, переходниками, воздухоотводчиками для удаления кислорода и дренажными кранами для операций заполнения/слива системы. Присоединение 3/4" под "евроконус". На каждой отходящей линии распределителя установлен регулировочный клапан. На каждой входящей линии распределителя обратки установлен запорный клапан.

Технические характеристики:

Габаритные размеры:

Размещение и монтаж:

- Коллектор поставляется в предварительно собранном виде. Установить кронштейны на стену или в коллекторный шкаф соответствующего размера. Закрепить на кронштейне коллектор с регулировочными клапанами (подача) и коллектор с запорными вентилями (обратка).

 - Каждый элемент коллектора в сборе поставляется в готовом виде и имеет резиновые уплотнения, поэтому дополнительная герметизация при сборке не требуется.

-  Балансировка петель коллектора производится с помощью регулировочных клапанов. Для этого необходимо снять защитную крышку и с помощью шестигранного ключа SW6 установить необходимое открытие в соответствии с гидравлическим расчетом.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА:

- Изготовитель гарантирует соответствие данного оборудования требованиям безопасности, при условии соблюдения потребителем правил транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок – 1 год со дня продажи.

-  Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

-  Гарантия не распространяется на дефекты, возникшие по вине потребителя в результате нарушения правил установки и эксплуатации, а также при наличии механических повреждений.

.

Коллекторная группа Wester для теплого пола с расходомерами 1" х 3/4" х 9 выходов Нержавеющая сталь

Предназначен для оптимизации и контроля распределения теплоносителя в системах радиаторного отопления и подогрева пола. Укомплектован кронштейнами для крепления в распределительном шкафу или на стене, переходниками, воздухоотводчиками для удаления кислорода и дренажными кранами для операций заполнения/слива системы. Присоединение 3/4" под "евроконус". На каждой отходящей линии распределителя установлен расходомер. На каждой входящей линии распределителя обратки установлен регулятор расхода.

Техническая информация:

Габаритные размеры коллекторных групп с расходомерами Wester:

РАЗМЕЩЕНИЕ И МОНТАЖ:

-  Коллектор поставляется в предварительно собранном виде. Установить кронштейны на стену или в коллекторный шкаф соответствующего размера. Закрепить на кронштейне коллектор с регулировочными клапанами и расходомерами (подача) и коллектор с запорными вентилями (обратка).

-  Каждый элемент коллектора в сборе поставляется в готовом виде и имеет резиновые уплотнения, поэтому дополнительная герметизация при сборке не требуется.

-  Балансировка петель коллектора производится с помощью регулирующего клапана с расходомером. Для этого необходимо установить регулировочную рукоятку на расходомер и выставить по шкале необходимое открытие в соответствии с гидравлическим расчетом.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА:

-  Изготовитель гарантирует соответствие данного оборудования требованиям безопасности, при условии соблюдения потребителем правил транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок – 1 год со дня продажи.

- Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

-  Гарантия не распространяется на дефекты, возникшие по вине потребителя в результате нарушения правил установки и эксплуатации, а также при наличии механических повреждений.

Произведено: «YUHUAN SUNSHI COPPER INDASTRY CO. LTD» Chumen Town, Yuhuan county, Zhejiang, PRC.

STOUT Фиксатор поворота угла 90, с креплением для труб 20 SFA-0036-000020

STOUT Фиксатор поворота угла 90, с креплением для труб 16 SFA-0036-000016

Коллекторный блок с регулировочными клапанами на 2 выхода 1"х3/4"х180мм AISI304 PRO AQUA R510MB.02

Новые коллекторные блоки Pro Aqua – это эффективное решение для организации системы отопления и теплого пола. Блоки произведены из нержавеющей стали марки AISI 304, которая является одним из самых экологичных материалов. Толщина стенки коллекторного блока Pro Aqua увеличена и составляет 1,6 мм, стандарт 1,5 мм. Коллекторные блоки имеют увеличенное проходное сечение 40x40.7 мм (16.28 см2) и обладают повышенной пропускной способностью.

Коллекторные группы предназначены для распределения потока теплоносителя систем водяного отопления по потребителям (нагревательным приборам, контурам/петлям «теплого пола»). В Коллекторную группу входят: подающий и обратный коллекторы из нержавеющей стали (AISI 304), ручные балансировочные/регулирующие клапаны, клапаны (с возможностью установки электротермического сервопривода), ручные воздухоотводчики, дренажные краны и крепежные кронштейны. Коллекторные группы могут работать как на водяном, так и низкозамерзающем (гликолевом) теплоносителе. Соединение всех элементов группы между собой выполнено на резиновых уплотнительных кольцах (EPDM). Коллекторные группы имеют от 2 до 12 выходов. Присоединение трубопроводов к выходам осуществляется с помощью фитингов стандарта «евроконус» (3/4” ВР).

Технические характеристики:

Гарантийные обязательства

Гарантийный срок составляет 5 лет со дня производства.

Изготовитель гарантирует соответствие данных изделий требованиям безопасности при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.

Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ В СЛУЧАЕ:

• Нарушения паспортных режимов использования, хранения, монтажа и эксплуатации, ненадлежащей транспортировки и погрузо-разгрузочных работ.

• Наличия следов физического воздействия, не имеющих отношения к непосредственному назначению данных изделий. • Наличия следов воздействия химическими веществами, ультрафиолета.

• Повреждения изделий в результате пожара, стихии, либо других форс-мажорных обстоятельств.

• Повреждений, вызванных неправильными действиями потребителя.

• Наличия следов постороннего вмешательства в конструкцию изделия

Коллекторный блок 1 x 6 вых 3/4 VALTEC с регулировочными и запорными клапанами VTc.582.EMNX.0606

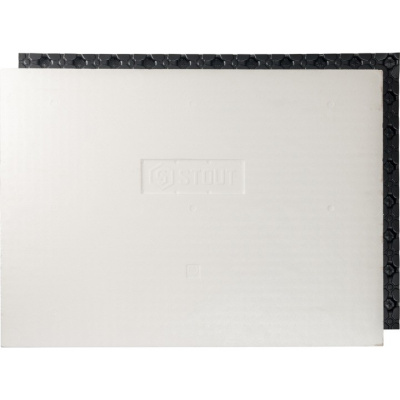

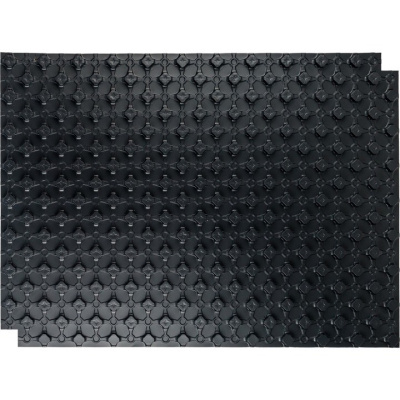

STOUT Мат для теплого пола 1100х800х1 SMF-0001-110800

STOUT Фиксатор поворота 20 стальной SFA-0029-000020

Направляющая для фиксации труб TECEfloor 25 мм. Длина одного сегмента 100 см 77570025

Коллекторная группа НЕРЖ со встр. расходомерами в сборе,1"х12 вых. Евроконус 3/4" VTc.586.EMNX.0612
