Коллекторы и коллекторные системы

Коллектор с регул. вентилями, 1"х4 вых. 1/2" нар. VALTEC VTc.560.N.0604

Коллекторная группа в сборе, 1 1/4"х7 вых. Евроконус 3/4" VALTEC VTc.594.EMNX.0707

 Коллекторный блок
VTc.594.EMNX
7321 ... 27800 p
    Коллекторный блок со встроенными расходомерами
VTc.596.EMNX
9329 ... 34542 p
 Функции коллектора для теплого пола – распределение теплоносителя в контурах системы, а при наличии соответствующей оснастки – гидравлическая балансировка петель, перекрытие потоков, удаление воздуха из рабочей жидкости, слив теплоносителя.
Коллекторы VALTEC изготовлены из высококачественной сантехнической латуни CW617N с никелевым покрытием или нержавеющей стали. Собранные на их основе коллекторные блоки укомплектованы необходимыми элементами обвязки – запорными, настроечными клапанами, автоматическими воздухоотводчиками, дренажными кранами. Уплотнение соединений блоков выполнено EPDM-кольцами, других герметиков не требуется. Стандарт подключения трубных петель – «евроконус». В комплекте – кронштейны для настенного (либо в распределительном шкафу) крепления коллекторов.
Применение готовых модулей VALTEC – коллекторных блоков, насосно-смесительных узлов – наиболее простое решение задач по созданию водяного напольного отопления, экономия времени, средств, пространства, минимизация рисков проектно-монтажных ошибок.

Узел этажный покварт-го учета, с авт. бал. клапаном, без переп-го клапана, ввод СПРАВА 1", 2 вых

Шкаф коллекторный ШРНУ6 (650/1150/180)

(VTc.541.U) Пристраиваемые коллекторные шкафы (распределительные шкафы) VALTEC ШРНУ предназначены для размещения в них коллекторов, коллекторных блоков, иного оборудования систем внутреннего водопровода и отопления.

Детали шкафов коллекторных VALTEC выполнены из оцинкованной стали. Лицевые поверхности окрашены порошковой эмалью цвета RAL 9016 с предварительной фосфатной подготовкой поверхности.

Установка шкафа ШРНУ – пристенная. Отличительной особенностью данной модели является съемная задняя стенка с направляющими. Она закрепляется непосредственно на стену или перегородку через овальные отверстия. После этого производится монтаж оборудования (коллекторного блока и др.), и только затем устанавливается корпус шкафа – на уже готовую конструкцию. Такой монтаж удобнее обычного, в шкаф.

С лета 2022 г в конструкцию коллекторных шкафов VTc.541.U внесены изменения: задняя стенка стала НЕСЪЕМНОЙ и крепится с помощью контактной сварки, для обеспечения большей жесткости и устойчивости корпуса шкафа (ранее задняя стенка шкафа была СЪЕМНАЯ и крепилась с помощью болтового соединения в четырех точках).

Откидная дверца имеет замок, защищающий установленное в шкафу оборудование от несанкционированного доступа.

Увеличенная глубина шкафа ШРНУ (180 мм) позволяет размещать в нем габаритные узлы учета, насосы и другую арматуру.

Ширина предлагаемых моделей: ШРНУ 3 – 700 мм (8–10 коллекторных выходов), ШРНУ 4 – 850 (11–12 вых.), ШРНУ 5 – 1000 (13–16 вых.), ШРНУ 6 – 1150 (17–18 вых.), ШРНУ 7 – 1300 мм (19–20 вых.).

При установке в шкафы смесительных узлов число выходов коллектора следует принимать на 3 меньше, чем указано выше.

Коллектор проходной нерегулируемый FAR 11/2"х3/4" 4 парал отвод вн. р раст. между отводами 100 мм

Коллектор проходной нерегулируемый FAR 1"х3/4" 2 выхода Нар-резьба раст. между отводами 100 мм

Коллектор проходной нерегулируемый FAR 11/2"х3/4" 3 выхода Внутр-резьба раст. между отводами 100 мм

Коллектор регул. "START" 1 1/4" (фланц.) с отводом 1/2"(ВР), L= 100 мм, Pn 25бар (FK 3874 11412 100)

Коллекторная группа HKV 2013-VA 1х 3/4" выходов 7 WATTS из нержавеющей стпали

Шкаф коллекторный TECEfloor наружный, тип 500 Ширина, 500 мм 77352001

Коллекторный блок VALTEC AISI 304 нержавеющая сталь 1" х 3/4" х 4 вых. VTc.588.EMNX.0604

Узел этажный покварт-го учета, с авт. бал. клапаном, без переп-го клапана, ввод СЛЕВА 3/4", 2 вых

STOUT Пробка с наружной резьбой 1/2 SFA-0035-200012

STOUT Фиксатор поворота угла 90, с креплением для труб 25 SFA-0036-000025

Коллектор проходной нерегулируемый FAR 11/2"х1/2" 4 парал отвод вн. р раст. между отводами 100 мм

Коллектор проходной нерегулируемый FAR 2"х1" 3 выхода Внутр-резьба раст. между отводами 100 мм

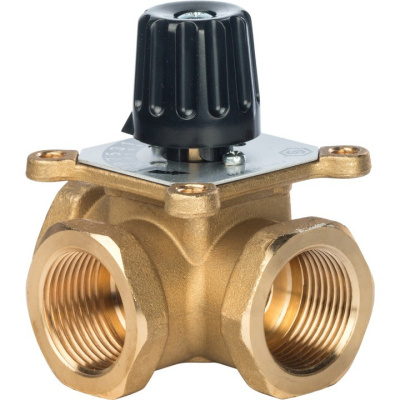

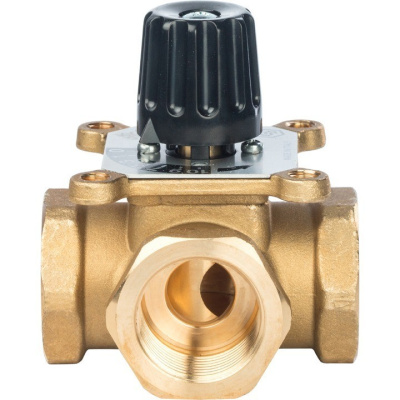

Трехходовой смесительный клапан 1 KVs 12 м^3/ч SVM-0003-012502 STOUT

Коллектор проходной нерегулируемый FAR 1.1/2"х1" 2 выхода Нар-резьба раст. между отводами 100 мм

Коллектор распределительный БЕЗ кранов 3/4" х 3 выхода 1/2" Наружная резьба TeRma (TRm)
