Коллекторный блок с расходомерами из нержавейки AISI304 на 11 выходов 1" х 3/4" PRO AQUA V500MB.11

Новые коллекторные блоки Pro Aqua – это эффективное решение для организации системы отопления и теплого пола. Блоки произведены из нержавеющей стали марки AISI 304, которая является одним из самых экологичных материалов. Толщина стенки коллекторного блока Pro Aqua увеличена и составляет 1,6 мм, стандарт 1,5 мм. Коллекторные блоки имеют увеличенное проходное сечение 40x40.7 мм (16.28 см2) и обладают повышенной пропускной способностью.

Коллекторные группы предназначены для распределения потока теплоносителя систем водяного отопления по потребителям (нагревательным приборам, контурам/петлям «теплого пола»). В Коллекторную группу входят: подающий и обратный коллекторы из нержавеющей стали (AISI 304), ручные настроечные/регулирующие клапаны c расходомерами, клапаны (с возможностью установки электротермического сервопривода), ручные воздухоотводчики, дренажные краны и крепежные кронштейны. Коллекторные группы могут работать как на водяном, так и низкозамерзающем (гликолевом) теплоносителе. Соединение всех элементов группы между собой выполнено на резиновых уплотнительных кольцах (EPDM). Коллекторные группы имеют от 2 до 12 выходов. Присоединение трубопроводов к выходам осуществляется с помощью фитингов стандарта «евроконус» (3/4” ВР).

Технические характеристики:

Для присоединения трубопроводов к коллекторным выводам следует использовать соответствующие типу и диаметру труб адаптеры «евроконус». Балансировка петель производится с помощью настроечных клапанов с расходомерами, для чего сначала вверх снимается красный фиксатор, затем вращая чёрный маховик устанавливается требуемый расход, после чего красный фиксатор устанавливается на место.

Элементы коллекторных систем должны эксплуатироваться при температуре и давлении, изложенных в настоящем паспорте. После проведения гидравлического испытания коллекторной группы, обжимные гайки соединителей следует подтянуть.

Изделия должны храниться в упаковке предприятия – изготовителя по условиям хранения 3 по ГОСТ 15150. Транспортировка изделий должна осуществляться в соответствии условиями 5 по ГОСТ 15150

Гарантийные обязательства
Гарантийный срок составляет 5 лет со дня производства.
Изготовитель гарантирует соответствие данных изделий требованиям безопасности при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.
Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.
ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ В СЛУЧАЕ:
• Нарушения паспортных режимов использования, хранения, монтажа и эксплуатации, ненадлежащей транспортировки и погрузо-разгрузочных работ.
• Наличия следов физического воздействия, не имеющих отношения к непосредственному назначению данных изделий.
• Наличия следов воздействия химическими веществами, ультрафиолета.
• Повреждения изделий в результате пожара, стихии, либо других форс-мажорных обстоятельств.
• Повреждений, вызванных неправильными действиями потребителя.
• Наличия следов постороннего вмешательства в конструкцию изделия

Термостат BELUX DIGITAL электронный нормально-закрытый STE-0001-000002 STOUT

Коллектор проходной нерегулируемый FAR 1.1/4"х1" 2 выхода Нар-резьба раст. между отводами 100 мм

Распределительный коллекторный шкаф 19-22 выхода 651х120х1304 ШРН-7 SCC-0001-001920 STOUT наружный

STOUT Демпферная лента с защитным фартуком и клейкой стороной 100 х 08 х 25000 SMF-0002-100825

Демпферная лента (кромочная лента) на основе вспененного полиэтилена предназначена для укладки вдоль стен помещения, в котором монтируется напольное отопление. Выполняет функцию теплового шва и защиты от тепловых потерь через стены здания.

Пенополиэтилен – химически нейтральный, слабогорючий и экологически чистый материал с закрытой ячеистой структурой. Он характеризуется отличными тепло-, звукоизоляционными свойствами и влагостойкостью, устойчив к воздействию прямых солнечных лучей.

Диапазон рабочих температур – от –40 до +95 ºС.

Насосно-смесительный узел с термостатическим клапаном 20-43° С, с насосом SDG-0120-004001 STOUT

Термостат WFHT-BASIC со светодиодом нормально-открытый STE-0002-000003 STOUT

Коллектор распределительный БЕЗ кранов 3/4" х 5 выходов 1/2" Наружная резьба TeRma (TRm)

Коллектор с Регулировочными вентилями 3/4" х 3 выхода 16 мм Наружная резьба TeRma (TRm)

Теплораспределительная пластина для теплого пола 125 х 1000 х0,55 из оцинкованной стали

(VT.FP.SZ) Теплораспределительная пластина для систем теплого пола без бетонной стяжки («сухой» способ монтажа). Материалом изделия служит оцинкованный стальной лист, в котором сформированы омегаобразный канал для нагревательной трубы диаметром 16 мм и четыре ребра жесткости, усиливающих конструкцию и компенсирующих тепловое расширение. От плотно охваченной трубы металл передает тепло расположенному сверху напольному покрытию, обеспечивая его равномерный прогрев. Длина пластины – 1000, ширина и, соответственно, минимальный шаг укладки трубы – 125 мм.

Лента демпферная 125х6мм (за 10 погонных метров)

Демпферная лента (кромочная лента) на основе вспененного полиэтилена предназначена для укладки вдоль стен помещения, в котором монтируется напольное отопление. Выполняет функцию теплового шва и защиты от тепловых потерь через стены здания.

Пенополиэтилен – химически нейтральный, слабогорючий и экологически чистый материал с закрытой ячеистой структурой. Он характеризуется отличными тепло-, звукоизоляционными свойствами и влагостойкостью, устойчив к воздействию прямых солнечных лучей.

Диапазон рабочих температур – от –40 до +95 ºС.

Четырехходовой смесительный клапан 3/4 VT.MIX04.G.05 VALTEC

Смесительные клапаны – сантехническая арматура, обеспечивающая определенную степень нагрева жидкости смешением потоков с разной температурой. Результирующую температуру регулируют изменением соотношения потоков.
Существуют трех- и четырехходовые смесительные клапаны. Первые позволяют понизить температуру теплоносителя, вторые – получить раздельные регулируемые контуры (пример применения – защита отопительного котла от низкотемпературной коррозии). В ряде схем трехходовые клапаны работают на разделение потоков.
Управление устройством производится вручную либо автоматически – терморегулятором прямого действия или сервоприводом (по сигналам термостата или контроллера). Для защиты пользователя ГВС от ожогов служит термостатический смесительный клапан.
VALTEC предлагает смесительные клапаны различного назначения, рассчитанные на долголетнюю работу в инженерных системах (водяной теплый пол, встроенное настенное, потолочное отопление/охлаждение, горячее водоснабжение).

Современные инженерные системы невозможны без регулирующей арматуры, обеспечивающей поддержание или контролируемое изменение расхода рабочей среды, давления, температуры, ряда других параметров. Комплектующие данной категории гарантируют экономичное, комфортное, безопасное пользование отоплением и водоснабжением.
Регулирующая арматура VALTEC (редукторы давления, смесительные, перепускные клапаны) соответствует требованиям применения, условиям эксплуатации в отечественных водопроводных и отопительных установках. Выпуск продукции производится на современных технологических линиях из исключительно качественных сантехнических материалов.

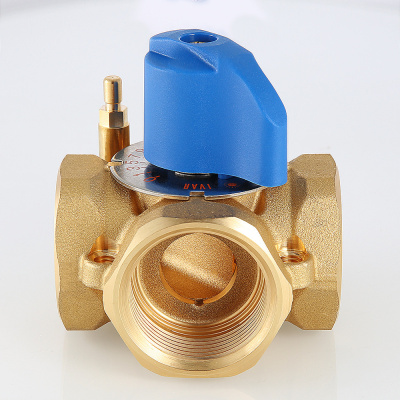

Четырехходовой смесительный клапан 1,1/4 VT.MIX04.G.07 VALTEC

Смесительные клапаны – сантехническая арматура, обеспечивающая определенную степень нагрева жидкости смешением потоков с разной температурой. Результирующую температуру регулируют изменением соотношения потоков.
Существуют трех- и четырехходовые смесительные клапаны. Первые позволяют понизить температуру теплоносителя, вторые – получить раздельные регулируемые контуры (пример применения – защита отопительного котла от низкотемпературной коррозии). В ряде схем трехходовые клапаны работают на разделение потоков.
Управление устройством производится вручную либо автоматически – терморегулятором прямого действия или сервоприводом (по сигналам термостата или контроллера). Для защиты пользователя ГВС от ожогов служит термостатический смесительный клапан.
VALTEC предлагает смесительные клапаны различного назначения, рассчитанные на долголетнюю работу в инженерных системах (водяной теплый пол, встроенное настенное, потолочное отопление/охлаждение, горячее водоснабжение).

Современные инженерные системы невозможны без регулирующей арматуры, обеспечивающей поддержание или контролируемое изменение расхода рабочей среды, давления, температуры, ряда других параметров. Комплектующие данной категории гарантируют экономичное, комфортное, безопасное пользование отоплением и водоснабжением.
Регулирующая арматура VALTEC (редукторы давления, смесительные, перепускные клапаны) соответствует требованиям применения, условиям эксплуатации в отечественных водопроводных и отопительных установках. Выпуск продукции производится на современных технологических линиях из исключительно качественных сантехнических материалов.

Комплект манометров для узлов VT.GP.31.0 VALTEC

Коллектор из стали (труба ДУ-40), с м-о расст вых. 100мм, 1"х 4 вых. 1/2" нар. VALTEC VTc.510.BS.060404

(VTc.510.BS) Коллектор из стали с увеличенным до 100 мм шагом отводящих патрубков предназначен для сборки этажных распределительных узлов (например, для групповой установки квартирных водосчетчиков в этажных узлах учета многоквартирных зданий).

Коллектор характеризуется большим, чем у латунных аналогов, проходным сечением, что способствует нормальному выравниванию давления для подключенных потребителей. Межосевое расстояние отводящих патрубков – 100 мм. Резьба патрубков – наружная, 1/2". Число отводящих патрубков – от 2 до 9. Резьба коллектора – наружная, 1". В верхней части коллектора имеется отверстие 1/2” с внутренней резьбой под воздухоотводчик или манометр.

Коллектор рассчитан на рабочее давление 16 бар и максимальную температуру рабочей среды 110 °С.

Концевая группа 1" WATTS с автоматическим воздухоотводчиком и сливным краном никелированная

Коллекторная группа 1х 3/4" на 3 контура с расходомерами HKV/T WATTS теплый пол

Якорные скобы "T8 extra" TECEfloor, разм. 14–20 мм для инструмента 77610001 (77610010)

Демпферная лента TECEfloor 77620012
