Коллекторы и коллекторные системы

Коллектор распределительный БЕЗ кранов 3/4" х 5 выходов 16 мм Наружная резьба TeRma (TRm)

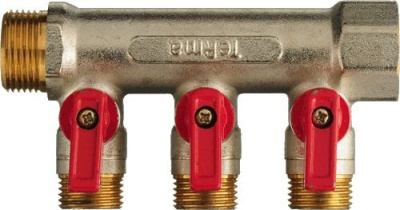

Коллектор с Отсекающими кранами 3/4" х 3 выхода 1/2" Наружная резьба TeRma (TRm)

Коллекторный блок с регулировочными клапанами и расходомерами 1"х4 вых. 3/4" Нар.р. TeRma (TRm)

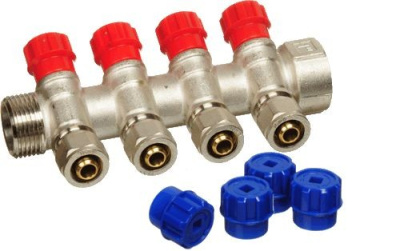

Коллектор с Регулировочными вентилями 1" х 4 выхода 16 мм Наружная резьба TeRma (TRm)

Коллекторная группа Valtec с расходомерами в сборе 1"х7 вых. х 3/4" VTc.589.EMNX.0607 нержавейка

(VTc.589.EMNX) Коллекторный блок из нержавеющей стали служит для распределения потоков по контурам теплого пола, радиаторного отопления, прочих климатических систем, где в качестве теплоносителя используется вода либо незамерзающие растворы гликоля с максимальной рабочей температурой 90 °С, рабочим давлением до 9 бар.

Выходы обратного коллектора блока VTс.589 оборудованы термостатическими клапанами, подающего – настроечными клапанами с расходомерами (ротаметрами). Коллекторы оснащены воздухоотводчиками с отсекающими клапанами, дренажными кранами, самоуплотняющимися пробками. Материал коллекторов – сталь AISI 304, арматуры и фитингов – латунь CW617N, уплотнительных колец и золотниковых прокладок – EPDM 70Sh. В комплект входят крепежные кронштейны.

Условный диаметр коллекторов – 1". Резьба выходов – наружная, 3/4". Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус».

Таблица совместимости коллекторных блоков и комплектующих:

Узел этажный покварт-го учета, с авт. бал. клапаном, без переп-го клапана, ввод СЛЕВА 1", 6 вых

Коллектор проходной нерегулируемый FAR 11/2"х1" 3 выхода Внутр-резьба раст. между отводами 100 мм

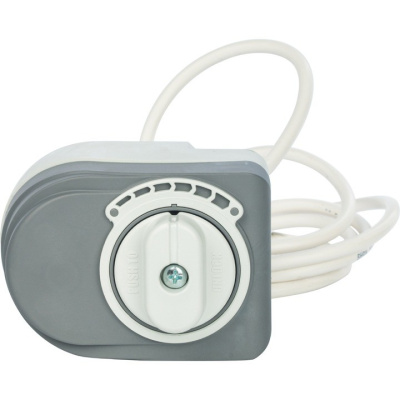

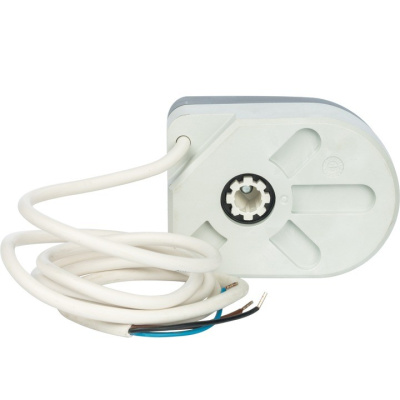

Сервопривод 24 V 120 s SVM-0005-024001 STOUT

Коллектор распределительный БЕЗ кранов 3/4" х 2 выхода 16 мм Наружная резьба TeRma (TRm)

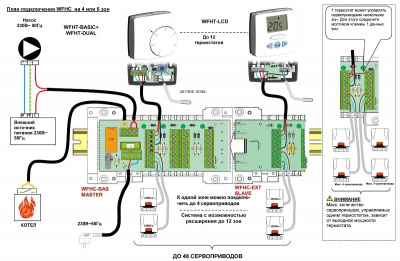

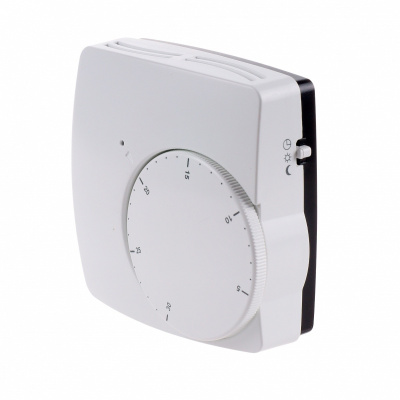

Watts Термостат комнатный электрон.WFHT-20122 для НЗ сервопривода 230 В ( с ночным режимом)

Евроконус для медной трубы 15 x 3/4" VALTEC

Сервомотор для смесительного клапана 24В (AVC05) VT.M106.0.024 VALTEC

Сервомотор для смесительного клапана 230В VT.M106.0.230 VALTEC

Шкаф коллекторный ШРНУ5 (650/1000/180)

(VTc.541.U) Пристраиваемые коллекторные шкафы (распределительные шкафы) VALTEC ШРНУ предназначены для размещения в них коллекторов, коллекторных блоков, иного оборудования систем внутреннего водопровода и отопления.

Детали шкафов коллекторных VALTEC выполнены из оцинкованной стали. Лицевые поверхности окрашены порошковой эмалью цвета RAL 9016 с предварительной фосфатной подготовкой поверхности.

Установка шкафа ШРНУ – пристенная. Отличительной особенностью данной модели является съемная задняя стенка с направляющими. Она закрепляется непосредственно на стену или перегородку через овальные отверстия. После этого производится монтаж оборудования (коллекторного блока и др.), и только затем устанавливается корпус шкафа – на уже готовую конструкцию. Такой монтаж удобнее обычного, в шкаф.

С лета 2022 г в конструкцию коллекторных шкафов VTc.541.U внесены изменения: задняя стенка стала НЕСЪЕМНОЙ и крепится с помощью контактной сварки, для обеспечения большей жесткости и устойчивости корпуса шкафа (ранее задняя стенка шкафа была СЪЕМНАЯ и крепилась с помощью болтового соединения в четырех точках).

Откидная дверца имеет замок, защищающий установленное в шкафу оборудование от несанкционированного доступа.

Увеличенная глубина шкафа ШРНУ (180 мм) позволяет размещать в нем габаритные узлы учета, насосы и другую арматуру.

Ширина предлагаемых моделей: ШРНУ 3 – 700 мм (8–10 коллекторных выходов), ШРНУ 4 – 850 (11–12 вых.), ШРНУ 5 – 1000 (13–16 вых.), ШРНУ 6 – 1150 (17–18 вых.), ШРНУ 7 – 1300 мм (19–20 вых.).

При установке в шкафы смесительных узлов число выходов коллектора следует принимать на 3 меньше, чем указано выше.

Коллекторный блок с регулировочными клапанами на 12 выходов 1"х3/4"х680мм AISI304 PRO AQUA R510MB.12

Новые коллекторные блоки Pro Aqua – это эффективное решение для организации системы отопления и теплого пола. Блоки произведены из нержавеющей стали марки AISI 304, которая является одним из самых экологичных материалов. Толщина стенки коллекторного блока Pro Aqua увеличена и составляет 1,6 мм, стандарт 1,5 мм. Коллекторные блоки имеют увеличенное проходное сечение 40x40.7 мм (16.28 см2) и обладают повышенной пропускной способностью.

Коллекторные группы предназначены для распределения потока теплоносителя систем водяного отопления по потребителям (нагревательным приборам, контурам/петлям «теплого пола»). В Коллекторную группу входят: подающий и обратный коллекторы из нержавеющей стали (AISI 304), ручные балансировочные/регулирующие клапаны, клапаны (с возможностью установки электротермического сервопривода), ручные воздухоотводчики, дренажные краны и крепежные кронштейны. Коллекторные группы могут работать как на водяном, так и низкозамерзающем (гликолевом) теплоносителе. Соединение всех элементов группы между собой выполнено на резиновых уплотнительных кольцах (EPDM). Коллекторные группы имеют от 2 до 12 выходов. Присоединение трубопроводов к выходам осуществляется с помощью фитингов стандарта «евроконус» (3/4” ВР).

Технические характеристики:

Гарантийные обязательства

Гарантийный срок составляет 5 лет со дня производства.

Изготовитель гарантирует соответствие данных изделий требованиям безопасности при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.

Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ В СЛУЧАЕ:

• Нарушения паспортных режимов использования, хранения, монтажа и эксплуатации, ненадлежащей транспортировки и погрузо-разгрузочных работ.

• Наличия следов физического воздействия, не имеющих отношения к непосредственному назначению данных изделий. • Наличия следов воздействия химическими веществами, ультрафиолета.

• Повреждения изделий в результате пожара, стихии, либо других форс-мажорных обстоятельств.

• Повреждений, вызванных неправильными действиями потребителя.

• Наличия следов постороннего вмешательства в конструкцию изделия

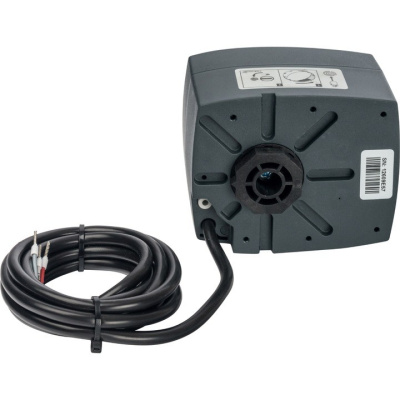

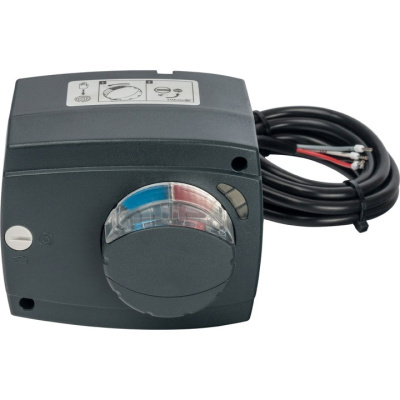

Сервопривод 24 V время 60-90-120 s, DC 0-10V, для смесительных клапанов SVM-0005-230016 STOUT

Регулирующий коллектор FAR 1" (ВР-НР) с 4 отв. 3/4" НР (межосев. 45 мм), евроконус

STOUT Дюбель-крюк одинарный тля труб 20 SMF-0003-008020 длина 80 мм

Коллектор с Регулировочными вентилями 1" х 5 выходов16 мм Наружная резьба TeRma (TRm)
