Коллекторы и коллекторные системы

Коллектор со встроенным расходомерами 1" на 11 выходов TIEMME

Коллектор со встроенным расходомерами 1" на 3 выхода TIEMME

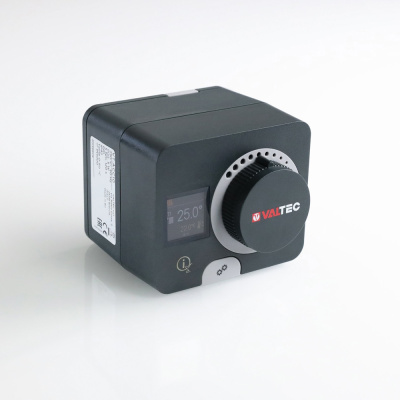

Сервомотор со встроенным контроллером VALTEC VT.ACC10.0.0

Коллекторная группа Valtec с расходомерами в сборе 1"х3 вых. х 3/4" VTc.589.EMNX.0603 нержавейка

(VTc.589.EMNX) Коллекторный блок из нержавеющей стали служит для распределения потоков по контурам теплого пола, радиаторного отопления, прочих климатических систем, где в качестве теплоносителя используется вода либо незамерзающие растворы гликоля с максимальной рабочей температурой 90 °С, рабочим давлением до 9 бар.

Выходы обратного коллектора блока VTс.589 оборудованы термостатическими клапанами, подающего – настроечными клапанами с расходомерами (ротаметрами). Коллекторы оснащены воздухоотводчиками с отсекающими клапанами, дренажными кранами, самоуплотняющимися пробками. Материал коллекторов – сталь AISI 304, арматуры и фитингов – латунь CW617N, уплотнительных колец и золотниковых прокладок – EPDM 70Sh. В комплект входят крепежные кронштейны.

Условный диаметр коллекторов – 1". Резьба выходов – наружная, 3/4". Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус».

Таблица совместимости коллекторных блоков и комплектующих:

Коллекторная группа 11 выходов1'-3/4'х18 с расходомерами (цвет Латунь). TIEMME

Коллектор из стали (труба ДУ-40), с м-о расст вых. 100мм, 1"х 5 вых. 1/2" нар. VALTEC VTc.510.BS.060405

(VTc.510.BS) Коллектор из стали с увеличенным до 100 мм шагом отводящих патрубков предназначен для сборки этажных распределительных узлов (например, для групповой установки квартирных водосчетчиков в этажных узлах учета многоквартирных зданий).

Коллектор характеризуется большим, чем у латунных аналогов, проходным сечением, что способствует нормальному выравниванию давления для подключенных потребителей. Межосевое расстояние отводящих патрубков – 100 мм. Резьба патрубков – наружная, 1/2". Число отводящих патрубков – от 2 до 9. Резьба коллектора – наружная, 1". В верхней части коллектора имеется отверстие 1/2” с внутренней резьбой под воздухоотводчик или манометр.

Коллектор рассчитан на рабочее давление 16 бар и максимальную температуру рабочей среды 110 °С.

Коллектор с отсекающими кранами 3/4" х 4 выхода 16 мм Наружная резьба TeRma (TRm)

Коллектор на 3 выхода 1" х 1/2" запорный TIEMME НИКЕЛЬ

Коллектор на 3 выхода 1" х 1/2" запорный TIEMME (цвет Латунь)

Коллекторная группа 9 выходов1'-3/4'х18 с расходомерами (цвет Латунь). TIEMME

Ограничитель темп. прям. действ (тип RTL), прямой, 1/2" нар. X 3/4" евроконус

Коллектор из стали (труба ДУ-40), с м-о расст вых. 100мм, 1"х 2 вых. 1/2" нар. VALTEC VTc.510.BS.060402

(VTc.510.BS) Коллектор из стали с увеличенным до 100 мм шагом отводящих патрубков предназначен для сборки этажных распределительных узлов (например, для групповой установки квартирных водосчетчиков в этажных узлах учета многоквартирных зданий).

Коллектор характеризуется большим, чем у латунных аналогов, проходным сечением, что способствует нормальному выравниванию давления для подключенных потребителей. Межосевое расстояние отводящих патрубков – 100 мм. Резьба патрубков – наружная, 1/2". Число отводящих патрубков – от 2 до 9. Резьба коллектора – наружная, 1". В верхней части коллектора имеется отверстие 1/2” с внутренней резьбой под воздухоотводчик или манометр.

Коллектор рассчитан на рабочее давление 16 бар и максимальную температуру рабочей среды 110 °С.

Шкаф коллекторный VALTEC ШРНГ3 651-691/704/135 наружный

Распределительные шкафы предназначены для размещения коллекторов, коллекторных блоков, насосно-смесительных узлов, прочего оборудования систем водоснабжения, радиаторного отопления с лучевой разводкой, теплого пола, других систем водяного обогрева/охлаждения. Коллекторные шкафы VALTEC выполнены из стали с антикоррозионным покрытием, отличаются привлекательным дизайном, удобством монтажа, подключения трубных петель, оборудованы замком. В ассортименте – встраиваемые и пристенные коллекторные шкафы различных типоразмеров, в том числе – модифицированные: компактные (ШРВМ) и увеличенной глубины (ШРНГ).Распределительные шкафы предназначены для размещения коллекторов, коллекторных блоков, насосно-смесительных узлов, прочего оборудования систем водоснабжения, радиаторного отопления с лучевой разводкой, теплого пола, других систем водяного обогрева/охлаждения. Коллекторные шкафы VALTEC выполнены из стали с антикоррозионным покрытием, отличаются привлекательным дизайном, удобством монтажа, подключения трубных петель, оборудованы замком. В ассортименте – встраиваемые и пристенные коллекторные шкафы различных типоразмеров, в том числе – модифицированные: компактные (ШРВМ) и увеличенной глубины (ШРНГ).

Шкаф коллекторный VALTEC ШРН2 652-691/554/120 наружный

(VTc.541.0) Пристраиваемые коллекторные шкафы (распределительные шкафы) VALTEC VTc.541 предназначены для размещения в них коллекторов и коллекторных блоков систем внутреннего водопровода и отопления. Установка шкафа – пристенная. Детали шкафов коллекторных VALTEC выполнены из оцинкованной стали. Лицевые поверхности окрашены порошковой эмалью цвета RAL 9016 с предварительной фосфатной подготовкой поверхности. В боковых стенках корпуса выполнена перфорация, сегменты которой удаляются в месте, удобном для пропуска присоединяемых трубопроводов. Выдвижные ножки дают возможность регулировать высоту шкафа от 651 до 691 мм. Ножки имеют отверстия для крепления шкафа к полу. Откидная дверца имеет замок, защищающий установленное в шкафу оборудование от несанкционированного доступа. Внутри шкафа установлены передвижные монтажные рейки, к которым крепится оборудование. Глубина шкафов VTc.541 – 120 мм. Ширина предлагаемых моделей: ШРН 1 – 454, ШРН 2 – 554, ШРН 3 – 704, ШРН 4 – 854, ШРН 5 – 1004, ШРН 6 – 1154, ШРН 7 – 1304 мм.

Распределительные шкафы предназначены для размещения коллекторов, коллекторных блоков, насосно-смесительных узлов, прочего оборудования систем водоснабжения, радиаторного отопления с лучевой разводкой, теплого пола, других систем водяного обогрева/охлаждения. Коллекторные шкафы VALTEC выполнены из стали с антикоррозионным покрытием, отличаются привлекательным дизайном, удобством монтажа, подключения трубных петель, оборудованы замком. В ассортименте – встраиваемые и пристенные коллекторные шкафы различных типоразмеров, в том числе – модифицированные: компактные (ШРВМ) и увеличенной глубины (ШРНГ).

Шкаф коллекторный VALTEC ШРВ1 670-760/494/125-195 встраиваемый

(VTc.540.0) Встраиваемые коллекторные шкафы (распределительные шкафы) VALTEC VTc.540 предназначены для размещения в них коллекторов и коллекторных блоков систем внутреннего водопровода и отопления, а также смесительных узлов для водяного теплого пола VT.COMBI и VT.DUAL. Монтаж шкафа осуществляется в стенной нише. Детали шкафов коллекторных VALTEC выполнены из оцинкованной стали. Лицевые поверхности окрашены порошковой эмалью цвета RAL 9016 с предварительной фосфатной подготовкой поверхности. В боковых стенках корпуса выполнена перфорация, сегменты которой удаляются в месте, удобном для пропуска присоединяемых трубопроводов. Выдвижные ножки дают возможность регулировать высоту шкафа от 670 до 760 мм. Ножки имеют отверстия для крепления шкафа к полу. Откидная дверца имеет замок, защищающий установленное в шкафу оборудование от несанкционированного доступа. Внутри шкафа установлены передвижные монтажные рейки, к которым крепится оборудование. Встраиваемые коллекторные шкафы VTc.540 оснащены выдвижной рамкой, которая позволяет регулировать глубину установки от 125 до 195 мм, и могут закрепляться в нише с помощью отгибных фиксаторов. Ширина предлагаемых моделей: ШРВ 1 – 494, ШРВ 2 – 594, ШРВ 3 – 744, ШРВ 4 – 894, ШРВ 5 – 1044, ШРВ 6 – 1194, ШРВ 7 – 1344 мм.

Распределительные шкафы предназначены для размещения коллекторов, коллекторных блоков, насосно-смесительных узлов, прочего оборудования систем водоснабжения, радиаторного отопления с лучевой разводкой, теплого пола, других систем водяного обогрева/охлаждения. Коллекторные шкафы VALTEC выполнены из стали с антикоррозионным покрытием, отличаются привлекательным дизайном, удобством монтажа, подключения трубных петель, оборудованы замком. В ассортименте – встраиваемые и пристенные коллекторные шкафы различных типоразмеров, в том числе – модифицированные: компактные (ШРВМ) и увеличенной глубины (ШРНГ).

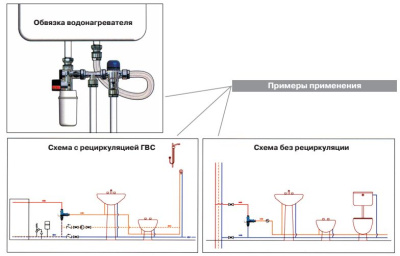

Трехходовой термостатический смесительный клапан Thermomix 1/2" (регул) VALTEC VT.MT10RU

Коллекторная группа Wester для теплого пола с расходомерами 1" х 3/4" х 6 выходов Нержавеющая сталь

Коллектор Wester из нержавеющей AISI304 стали с регулирующими клапанами и расходомерами.

Предназначен для оптимизации и контроля распределения теплоносителя в системах радиаторного отопления и подогрева пола. Укомплектован кронштейнами для крепления в распределительном шкафу или на стене, переходниками, воздухоотводчиками для удаления кислорода и дренажными кранами для операций заполнения/слива системы. Присоединение 3/4" под "евроконус". На каждой отходящей линии распределителя установлен расходомер. На каждой входящей линии распределителя обратки установлен регулятор расхода.

Техническая информация:

Габаритные размеры коллекторных групп с расходомерами Wester:

РАЗМЕЩЕНИЕ И МОНТАЖ:

-  Коллектор поставляется в предварительно собранном виде. Установить кронштейны на стену или в коллекторный шкаф соответствующего размера. Закрепить на кронштейне коллектор с регулировочными клапанами и расходомерами (подача) и коллектор с запорными вентилями (обратка).

-  Каждый элемент коллектора в сборе поставляется в готовом виде и имеет резиновые уплотнения, поэтому дополнительная герметизация при сборке не требуется.

-  Балансировка петель коллектора производится с помощью регулирующего клапана с расходомером. Для этого необходимо установить регулировочную рукоятку на расходомер и выставить по шкале необходимое открытие в соответствии с гидравлическим расчетом.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА:

-  Изготовитель гарантирует соответствие данного оборудования требованиям безопасности, при условии соблюдения потребителем правил транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок – 1 год со дня продажи.

- Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

-  Гарантия не распространяется на дефекты, возникшие по вине потребителя в результате нарушения правил установки и эксплуатации, а также при наличии механических повреждений.

Произведено: «YUHUAN SUNSHI COPPER INDASTRY CO. LTD» Chumen Town, Yuhuan county, Zhejiang, PRC.
