Коллекторные группы

(VTc.579.EMNX) Коллекторный блок из нержавеющей стали служит для распределения потоков по контурам теплого пола, радиаторного отопления, прочих климатических систем, где в качестве теплоносителя используется вода либо незамерзающие растворы гликоля с максимальной рабочей температурой 100 °С, рабочим давлением до 10 бар.

Выходы обратного коллектора блока VTс.579 оборудованы регулирующими клапанами с возможностью установки электротермических сервоприводов, подающего – настроечными клапанами с расходомерами (ротаметрами). Коллекторы оснащены автоматическими воздухоотводчиками и дренажными кранами. В комплект входит пара сдвоенных кронштейнов с двумя комплектами хомутов.

Материал коллекторов – сталь AISI 304, арматуры и фитингов – латунь CW617N, уплотнительных колец и золотниковых прокладок – EPDM 70Sh.

Условный диаметр коллекторов – 1". Количество выходов – от 2 до 12. Резьба выходов – наружная, 3/4". Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус».

Коллекторная группа в сборе, 1 1/4"х6 вых. Евроконус 3/4" VALTEC VTc.594.EMNX.0706

(VTc.594.EMNX) Коллекторный блок для систем водяного радиаторного и напольного отопления (водяной теплый пол) с регулировочными (настроечными) и ручными (с возможностью установки электротермического сервопривода) запорными клапанами, автоматическими воздухоотводчиками и дренажем. Диаметр коллекторов – 1 или 1 1/4". Число выходов – от 3 до 12. Диаметр патрубков – 3/4", резьба – наружная, стандарт присоединения – «евроконус». Рабочая температура теплоносителя – до 120 °С, давление – до 10 бар.

 Коллекторный блок
VTc.594.EMNX
7321 ... 27800 p
    Коллекторный блок со встроенными расходомерами
VTc.596.EMNX
9329 ... 34542 p
 Функции коллектора для теплого пола – распределение теплоносителя в контурах системы, а при наличии соответствующей оснастки – гидравлическая балансировка петель, перекрытие потоков, удаление воздуха из рабочей жидкости, слив теплоносителя.
Коллекторы VALTEC изготовлены из высококачественной сантехнической латуни CW617N с никелевым покрытием или нержавеющей стали. Собранные на их основе коллекторные блоки укомплектованы необходимыми элементами обвязки – запорными, настроечными клапанами, автоматическими воздухоотводчиками, дренажными кранами. Уплотнение соединений блоков выполнено EPDM-кольцами, других герметиков не требуется. Стандарт подключения трубных петель – «евроконус». В комплекте – кронштейны для настенного (либо в распределительном шкафу) крепления коллекторов.
Применение готовых модулей VALTEC – коллекторных блоков, насосно-смесительных узлов – наиболее простое решение задач по созданию водяного напольного отопления, экономия времени, средств, пространства, минимизация рисков проектно-монтажных ошибок.

Коллекторная группа в сборе, 1 1/4"х4 вых. Евроконус 3/4" VALTEC VTc.594.EMNX.0704

(VTc.594.EMNX) Коллекторный блок для систем водяного радиаторного и напольного отопления (водяной теплый пол) с регулировочными (настроечными) и ручными (с возможностью установки электротермического сервопривода) запорными клапанами, автоматическими воздухоотводчиками и дренажем. Диаметр коллекторов – 1 или 1 1/4". Число выходов – от 3 до 12. Диаметр патрубков – 3/4", резьба – наружная, стандарт присоединения – «евроконус». Рабочая температура теплоносителя – до 120 °С, давление – до 10 бар.

 Коллекторный блок
VTc.594.EMNX
7321 ... 27800 p
    Коллекторный блок со встроенными расходомерами
VTc.596.EMNX
9329 ... 34542 p
 Функции коллектора для теплого пола – распределение теплоносителя в контурах системы, а при наличии соответствующей оснастки – гидравлическая балансировка петель, перекрытие потоков, удаление воздуха из рабочей жидкости, слив теплоносителя.
Коллекторы VALTEC изготовлены из высококачественной сантехнической латуни CW617N с никелевым покрытием или нержавеющей стали. Собранные на их основе коллекторные блоки укомплектованы необходимыми элементами обвязки – запорными, настроечными клапанами, автоматическими воздухоотводчиками, дренажными кранами. Уплотнение соединений блоков выполнено EPDM-кольцами, других герметиков не требуется. Стандарт подключения трубных петель – «евроконус». В комплекте – кронштейны для настенного (либо в распределительном шкафу) крепления коллекторов.
Применение готовых модулей VALTEC – коллекторных блоков, насосно-смесительных узлов – наиболее простое решение задач по созданию водяного напольного отопления, экономия времени, средств, пространства, минимизация рисков проектно-монтажных ошибок.

Коллекторная группа со встроенными расходомерами в сборе, 1"х7 вых. Евроконус 3/4" VALTEC

(VTc.596.EMNX) Коллекторный блок со встроенными расходомерами выпускается для распределения теплоносителя к потребителям в системах водяного отопления – радиаторам, конвекторам, петлям теплого пола, обогрева открытых площадок. Рабочая температура теплоносителя – до 90 °С, давление – до 10 бар.
На выходах прямого коллектора установлены настроечные клапаны с расходомерами, обратный коллектор оснащен термостатическими клапанами (ручные, с возможностью оборудования сервоприводами).
Присоединение трубопроводов к выходам – по стандарту «евроконус». Блок укомплектован также автоматическими воздухоотводчиками с отсекающими клапанами, дренажными кранами, сдвоенными крепежными кронштейнами.
Материал коллекторов, корпусов арматуры – латунь CW617N (гальванопокрытие – никелирование), уплотнительных колец соединителей и золотников клапанов – EPDM.

Функции коллектора для теплого пола – распределение теплоносителя в контурах системы, а при наличии соответствующей оснастки – гидравлическая балансировка петель, перекрытие потоков, удаление воздуха из рабочей жидкости, слив теплоносителя.
Коллекторы VALTEC изготовлены из высококачественной сантехнической латуни CW617N с никелевым покрытием или нержавеющей стали. Собранные на их основе коллекторные блоки укомплектованы необходимыми элементами обвязки – запорными, настроечными клапанами, автоматическими воздухоотводчиками, дренажными кранами. Уплотнение соединений блоков выполнено EPDM-кольцами, других герметиков не требуется. Стандарт подключения трубных петель – «евроконус». В комплекте – кронштейны для настенного (либо в распределительном шкафу) крепления коллекторов.
Применение готовых модулей VALTEC – коллекторных блоков, насосно-смесительных узлов – наиболее простое решение задач по созданию водяного напольного отопления, экономия времени, средств, пространства, минимизация рисков проектно-монтажных ошибок.

Коллекторная группа Valtec с расходомерами в сборе 1"х5 вых. х 3/4" VTc.589.EMNX.0605 нержавейка

(VTc.589.EMNX) Коллекторный блок из нержавеющей стали служит для распределения потоков по контурам теплого пола, радиаторного отопления, прочих климатических систем, где в качестве теплоносителя используется вода либо незамерзающие растворы гликоля с максимальной рабочей температурой 90 °С, рабочим давлением до 9 бар.

Выходы обратного коллектора блока VTс.589 оборудованы термостатическими клапанами, подающего – настроечными клапанами с расходомерами (ротаметрами). Коллекторы оснащены воздухоотводчиками с отсекающими клапанами, дренажными кранами, самоуплотняющимися пробками. Материал коллекторов – сталь AISI 304, арматуры и фитингов – латунь CW617N, уплотнительных колец и золотниковых прокладок – EPDM 70Sh. В комплект входят крепежные кронштейны.

Условный диаметр коллекторов – 1". Резьба выходов – наружная, 3/4". Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус».

Таблица совместимости коллекторных блоков и комплектующих:

(VTc.579.EMNX) Коллекторный блок из нержавеющей стали служит для распределения потоков по контурам теплого пола, радиаторного отопления, прочих климатических систем, где в качестве теплоносителя используется вода либо незамерзающие растворы гликоля с максимальной рабочей температурой 100 °С, рабочим давлением до 10 бар.

Выходы обратного коллектора блока VTс.579 оборудованы регулирующими клапанами с возможностью установки электротермических сервоприводов, подающего – настроечными клапанами с расходомерами (ротаметрами). Коллекторы оснащены автоматическими воздухоотводчиками и дренажными кранами. В комплект входит пара сдвоенных кронштейнов с двумя комплектами хомутов.

Материал коллекторов – сталь AISI 304, арматуры и фитингов – латунь CW617N, уплотнительных колец и золотниковых прокладок – EPDM 70Sh.

Условный диаметр коллекторов – 1". Количество выходов – от 2 до 12. Резьба выходов – наружная, 3/4". Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус».

Коллекторная группа Wester для теплого пола с расходомерами 1" х 3/4" х 7 выходов Нержавеющая сталь

Коллектор Wester из нержавеющей AISI304 стали с регулирующими клапанами и расходомерами.

Предназначен для оптимизации и контроля распределения теплоносителя в системах радиаторного отопления и подогрева пола. Укомплектован кронштейнами для крепления в распределительном шкафу или на стене, переходниками, воздухоотводчиками для удаления кислорода и дренажными кранами для операций заполнения/слива системы. Присоединение 3/4" под "евроконус". На каждой отходящей линии распределителя установлен расходомер. На каждой входящей линии распределителя обратки установлен регулятор расхода.

Техническая информация:

Габаритные размеры коллекторных групп с расходомерами Wester:

РАЗМЕЩЕНИЕ И МОНТАЖ:

-  Коллектор поставляется в предварительно собранном виде. Установить кронштейны на стену или в коллекторный шкаф соответствующего размера. Закрепить на кронштейне коллектор с регулировочными клапанами и расходомерами (подача) и коллектор с запорными вентилями (обратка).

-  Каждый элемент коллектора в сборе поставляется в готовом виде и имеет резиновые уплотнения, поэтому дополнительная герметизация при сборке не требуется.

-  Балансировка петель коллектора производится с помощью регулирующего клапана с расходомером. Для этого необходимо установить регулировочную рукоятку на расходомер и выставить по шкале необходимое открытие в соответствии с гидравлическим расчетом.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА:

-  Изготовитель гарантирует соответствие данного оборудования требованиям безопасности, при условии соблюдения потребителем правил транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок – 1 год со дня продажи.

- Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

-  Гарантия не распространяется на дефекты, возникшие по вине потребителя в результате нарушения правил установки и эксплуатации, а также при наличии механических повреждений.



Произведено: «YUHUAN SUNSHI COPPER INDASTRY CO. LTD» Chumen Town, Yuhuan county, Zhejiang, PRC.

Коллекторная группа НЕРЖ со встр. расходомерами в сборе, 1"х7 вых. Евроконус 3/4" VTc.586.EMNX.0607

(VTc.586.EMNX) Коллекторные блоки для распределения теплоносителя по петлям теплого пола или по приборам отопления. Выходы подающего коллектора укомплектованы ручными регулировочными клапанами с расходомерами, обратного – ручными запорными клапанами, на которые можно установить электротермические сервоприводы. Каждый коллектор имеет автоматический воздухоотводчик и дренажный клапан. Материал корпуса – нержавеющая сталь AISI 304, фитинги, детали термоклапана, корпус воздухоотводчика выполнены горячим штампованием из латуни CW617N, уплотнительные кольца, золотниковые прокладки клапанов – из EPDM 70Sh. Количество выходов – от 2 до 12, рабочее давление – 8 бар, рабочая температура – 90 °С. Условный диаметр коллекторов – 1". Резьба выходов – наружная, 3/4". Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус».
Таблица совместимости коллекторных блоков и комплектующих:

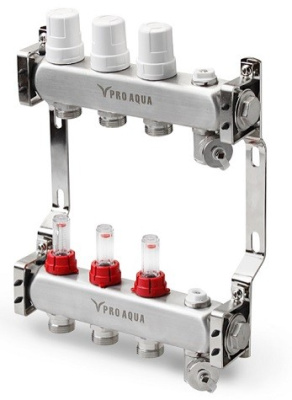

Коллекторный блок с расходомерами из нержавейки AISI304 на 3 выхода 1" х 3/4" PRO AQUA V500MB.03

Новые коллекторные блоки Pro Aqua – это эффективное решение для организации системы отопления и теплого пола. Блоки произведены из нержавеющей стали марки AISI 304, которая является одним из самых экологичных материалов. Толщина стенки коллекторного блока Pro Aqua увеличена и составляет 1,6 мм, стандарт 1,5 мм. Коллекторные блоки имеют увеличенное проходное сечение 40x40.7 мм (16.28 см2) и обладают повышенной пропускной способностью.

Коллекторные группы предназначены для распределения потока теплоносителя систем водяного отопления по потребителям (нагревательным приборам, контурам/петлям «теплого пола»). В Коллекторную группу входят: подающий и обратный коллекторы из нержавеющей стали (AISI 304), ручные настроечные/регулирующие клапаны c расходомерами, клапаны (с возможностью установки электротермического сервопривода), ручные воздухоотводчики, дренажные краны и крепежные кронштейны. Коллекторные группы могут работать как на водяном, так и низкозамерзающем (гликолевом) теплоносителе. Соединение всех элементов группы между собой выполнено на резиновых уплотнительных кольцах (EPDM). Коллекторные группы имеют от 2 до 12 выходов. Присоединение трубопроводов к выходам осуществляется с помощью фитингов стандарта «евроконус» (3/4” ВР).

Технические характеристики:

Для присоединения трубопроводов к коллекторным выводам следует использовать соответствующие типу и диаметру труб адаптеры «евроконус». Балансировка петель производится с помощью настроечных клапанов с расходомерами, для чего сначала вверх снимается красный фиксатор, затем вращая чёрный маховик устанавливается требуемый расход, после чего красный фиксатор устанавливается на место.

Элементы коллекторных систем должны эксплуатироваться при температуре и давлении, изложенных в настоящем паспорте. После проведения гидравлического испытания коллекторной группы, обжимные гайки соединителей следует подтянуть.

Изделия должны храниться в упаковке предприятия – изготовителя по условиям хранения 3 по ГОСТ 15150. Транспортировка изделий должна осуществляться в соответствии условиями 5 по ГОСТ 15150

Гарантийные обязательства
Гарантийный срок составляет 5 лет со дня производства.
Изготовитель гарантирует соответствие данных изделий требованиям безопасности при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.
Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.
ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ В СЛУЧАЕ:
• Нарушения паспортных режимов использования, хранения, монтажа и эксплуатации, ненадлежащей транспортировки и погрузо-разгрузочных работ.
• Наличия следов физического воздействия, не имеющих отношения к непосредственному назначению данных изделий.
• Наличия следов воздействия химическими веществами, ультрафиолета.
• Повреждения изделий в результате пожара, стихии, либо других форс-мажорных обстоятельств.
• Повреждений, вызванных неправильными действиями потребителя.
• Наличия следов постороннего вмешательства в конструкцию изделия

Коллекторная группа со встроенными расходомерами в сборе, 1"х9 вых. Евроконус 3/4" VALTEC

(VTc.596.EMNX) Коллекторный блок со встроенными расходомерами выпускается для распределения теплоносителя к потребителям в системах водяного отопления – радиаторам, конвекторам, петлям теплого пола, обогрева открытых площадок. Рабочая температура теплоносителя – до 90 °С, давление – до 10 бар.
На выходах прямого коллектора установлены настроечные клапаны с расходомерами, обратный коллектор оснащен термостатическими клапанами (ручные, с возможностью оборудования сервоприводами).
Присоединение трубопроводов к выходам – по стандарту «евроконус». Блок укомплектован также автоматическими воздухоотводчиками с отсекающими клапанами, дренажными кранами, сдвоенными крепежными кронштейнами.
Материал коллекторов, корпусов арматуры – латунь CW617N (гальванопокрытие – никелирование), уплотнительных колец соединителей и золотников клапанов – EPDM.

Функции коллектора для теплого пола – распределение теплоносителя в контурах системы, а при наличии соответствующей оснастки – гидравлическая балансировка петель, перекрытие потоков, удаление воздуха из рабочей жидкости, слив теплоносителя.
Коллекторы VALTEC изготовлены из высококачественной сантехнической латуни CW617N с никелевым покрытием или нержавеющей стали. Собранные на их основе коллекторные блоки укомплектованы необходимыми элементами обвязки – запорными, настроечными клапанами, автоматическими воздухоотводчиками, дренажными кранами. Уплотнение соединений блоков выполнено EPDM-кольцами, других герметиков не требуется. Стандарт подключения трубных петель – «евроконус». В комплекте – кронштейны для настенного (либо в распределительном шкафу) крепления коллекторов.
Применение готовых модулей VALTEC – коллекторных блоков, насосно-смесительных узлов – наиболее простое решение задач по созданию водяного напольного отопления, экономия времени, средств, пространства, минимизация рисков проектно-монтажных ошибок.

Коллекторная группа НЕРЖ со встр. расходомерами в сборе, 1"х6 вых. Евроконус 3/4" VTc.586.EMNX.0606

(VTc.586.EMNX) Коллекторные блоки для распределения теплоносителя по петлям теплого пола или по приборам отопления. Выходы подающего коллектора укомплектованы ручными регулировочными клапанами с расходомерами, обратного – ручными запорными клапанами, на которые можно установить электротермические сервоприводы. Каждый коллектор имеет автоматический воздухоотводчик и дренажный клапан. Материал корпуса – нержавеющая сталь AISI 304, фитинги, детали термоклапана, корпус воздухоотводчика выполнены горячим штампованием из латуни CW617N, уплотнительные кольца, золотниковые прокладки клапанов – из EPDM 70Sh. Количество выходов – от 2 до 12, рабочее давление – 8 бар, рабочая температура – 90 °С. Условный диаметр коллекторов – 1". Резьба выходов – наружная, 3/4". Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус».
Таблица совместимости коллекторных блоков и комплектующих:

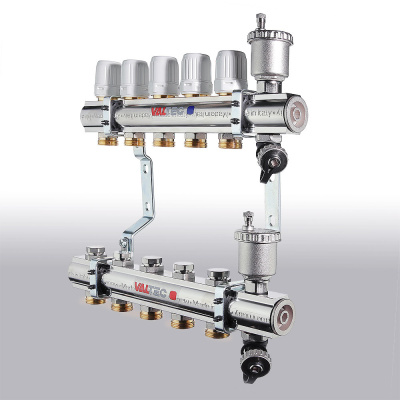

Коллекторная группа в сборе, 1"х7 вых. Евроконус 3/4" VALTEC VTc.594.EMNX.0607

(VTc.594.EMNX) Коллекторный блок для систем водяного радиаторного и напольного отопления (водяной теплый пол) с регулировочными (настроечными) и ручными (с возможностью установки электротермического сервопривода) запорными клапанами, автоматическими воздухоотводчиками и дренажем. Диаметр коллекторов – 1 или 1 1/4". Число выходов – от 3 до 12. Диаметр патрубков – 3/4", резьба – наружная, стандарт присоединения – «евроконус». Рабочая температура теплоносителя – до 120 °С, давление – до 10 бар.


 Функции коллектора для теплого пола – распределение теплоносителя в контурах системы, а при наличии соответствующей оснастки – гидравлическая балансировка петель, перекрытие потоков, удаление воздуха из рабочей жидкости, слив теплоносителя.
Коллекторы VALTEC изготовлены из высококачественной сантехнической латуни CW617N с никелевым покрытием или нержавеющей стали. Собранные на их основе коллекторные блоки укомплектованы необходимыми элементами обвязки – запорными, настроечными клапанами, автоматическими воздухоотводчиками, дренажными кранами. Уплотнение соединений блоков выполнено EPDM-кольцами, других герметиков не требуется. Стандарт подключения трубных петель – «евроконус». В комплекте – кронштейны для настенного (либо в распределительном шкафу) крепления коллекторов.
Применение готовых модулей VALTEC – коллекторных блоков, насосно-смесительных узлов – наиболее простое решение задач по созданию водяного напольного отопления, экономия времени, средств, пространства, минимизация рисков проектно-монтажных ошибок.

Узел смесительный Royal Thermo RoyalMix optimal без насоса 1"

Коллекторная группа Wester для теплого пола с расходомерами 1" х 3/4" х 4 выхода. Нержавеющая сталь

Предназначен для оптимизации и контроля распределения теплоносителя в системах радиаторного отопления и подогрева пола. Укомплектован кронштейнами для крепления в распределительном шкафу или на стене, переходниками, воздухоотводчиками для удаления кислорода и дренажными кранами для операций заполнения/слива системы. Присоединение 3/4" под "евроконус". На каждой отходящей линии распределителя установлен расходомер. На каждой входящей линии распределителя обратки установлен регулятор расхода.

Техническая информация:

Габаритные размеры коллекторных групп с расходомерами Wester:

РАЗМЕЩЕНИЕ И МОНТАЖ:

-  Коллектор поставляется в предварительно собранном виде. Установить кронштейны на стену или в коллекторный шкаф соответствующего размера. Закрепить на кронштейне коллектор с регулировочными клапанами и расходомерами (подача) и коллектор с запорными вентилями (обратка).

-  Каждый элемент коллектора в сборе поставляется в готовом виде и имеет резиновые уплотнения, поэтому дополнительная герметизация при сборке не требуется.

-  Балансировка петель коллектора производится с помощью регулирующего клапана с расходомером. Для этого необходимо установить регулировочную рукоятку на расходомер и выставить по шкале необходимое открытие в соответствии с гидравлическим расчетом.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА:

-  Изготовитель гарантирует соответствие данного оборудования требованиям безопасности, при условии соблюдения потребителем правил транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок – 1 год со дня продажи.

- Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

-  Гарантия не распространяется на дефекты, возникшие по вине потребителя в результате нарушения правил установки и эксплуатации, а также при наличии механических повреждений.



Произведено: «YUHUAN SUNSHI COPPER INDASTRY CO. LTD» Chumen Town, Yuhuan county, Zhejiang, PRC.

Узел смесительный Royal Thermo RoyalMix без насоса 1"
