Пресс фитинг (VTm.251.N.001616)   Угол пресс 16х16 VALTEC.

(VTm.251.N) Пресс-фитинг – угольник, обеспечивающий соединение труб (металлопластиковых или из сшитого полиэтилена) под углом 90 градусов. Особенности конструкции изделия, используемые материалы обусловили надежность соединений, повышенную пропускную способность, температурную стойкость, механическую прочность. При изготовлении пресс-угольника используются высококачественные материалы: сантехническая латуни CW617N с никелевым покрытием (корпус), нержавеющая сталь (гильза), EPDM (уплотнительные кольца, 2 шт. для каждого штуцера). Фиксатор, одновременно играющий роль диэлектрической прокладки, делается из нейлона. Монтаж соединителя выполняется пресс-инструментом с насадкой «ТН».

Пресс-соединители серии VTm.200

Пресс-соединители VTm.200 предназначены для создания неразъемных соединений трубопроводов из металлополимерных труб (PEX-AL-PEX, PEAL-PE,PE-AL-PEX,PE-AL-PERT и т.п.) , а также труб из сшитого полиэтилена PEX и полиэтилена повышенной термостойкости PERT, в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей. Соединители совместимы с металлополимерными трубами и полимерными трубами.

1. Корпус пресс-фитинга выполнен из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004).

2. На корпусе с помощью пластиковой обоймы-фиксатора закреплена пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014).

3. В проточках штуцера корпуса расположены два уплотнительных кольца из EPDM (этилен - пропиленового каучука.

4. Обойма-фиксатор выполняет функцию диэлектрической прокладки, предотвращая возникновение гальванической пары между алюминием и латунью.

5. Монтажный буртик на пластиковой обойме-фиксаторе служит для точной фиксации пресс – насадки инструмента на соединителе.

6. Монтажный раструб гильзы способствует легкому надеванию трубы на штуцер.

7.  Прямоугольные «окошки» пластикового фиксатора служат для контроля полноты надевания трубы на штуцер фитинга.

Указания по монтажу

• Система металлополимерных трубопроводов должна быть смонтирована так, чтобы фитинги не испытывали продольных и изгибающих нагрузок. Для этого в проекте должны быть указаны места установки подвижных и неподвижных опор, а также компенсаторов.

• При монтаже пресс-соединителей следует придерживаться следующего порядка: - подготовить конец трубы к монтажу (откалибровать и снять внутреннюю фаску); - надеть трубу на штуцер соединителя, не повредив уплотнительных колец; -надеть на соединитель пресс-насадку типа ТН ручного или электрического инструмента; - произвести опрессовку до смыкания губок пресс - насадки; -повернув инструмент на 30÷90º относительно первоначального положения, произвести повторную опрессовку;

• Монтаж металлополимерных трубопроводов следует вести в соответствии с указаниями СП 40-102-2000; СП 41-102-98 , СП 40-103-98 и СП 73.13330.2016, а также соблюдая рекомендации «Руководства по проектированию, монтажу и эксплуатации систем холодного, горячего водоснабжении и отопления с использованием металлополимерных труб Valtec» (НИИСантехники, 2015г.).

• Пресс-фитинги с переходом на трубную резьбу допускается присоединять к элементам трубопроводной системы с герметизацией резьбы лентой ФУМ или сантехнической полиамидной нитью.

• Фитинги VTm.281 и VTm.282 предназначены для подключения трубопровода к арматуре отопительных приборов, для чего следует предварительно отмерить требуемую длину трубки и отрезать излишек роликовым труборезом. Присоединение трубки к арматуре стандарта «евроконус» осуществляется с помощью обжимного соединителя VT.4430.

• Пресс-соединители допускается замоноличивать в строительные конструкции. Перед замоноличиванием соединителей необходимо произвести гидравлическое испытание смонтированной системы.

• Гидравлическое испытание производится статическим давлением, в 1,5 раз превышающим рабочее давление в системе (но не менее 6 бар). При проведении испытаний следует руководствоваться указаниями СП 73.13330.2016. Затяжку накидной гайки соединителей VTm.222 и VTm.263 следует производить с моментом, не превышающим 15 Нм.

• Переходные соединители VTm.282 подразделяются на «правые» (индекс «R») и «левые» (индекс «L»). У «правого» соединителя, если смотреть по направлению потока от Дн20 к Дн16, трубка изогнута на 45° вправо, а у «левого» - влево.

• Допускается проворот трубы относительно опрессованного фитинга.

• Пресс - соединители должны эксплуатироваться при температуре и давлении, изложенных в таблице технических характеристик.

• Не допускается эксплуатировать соединители без уплотнительных колец.

• При использовании соединителей на трубопроводах, транспортирующих жидкие углеводороды, уплотнительные кольца из EPDM должны быть заменены на кольца из NBR, HNBR или FPM (витона).

• Смонтированные пресс-соединения не требуют дополнительного обслуживания.

Условия хранения и гарантия

• Изделия должны храниться в упаковке предприятия –изготовителя по условиям хранения 3 по ГОСТ 15150-69. 8.2.Транспортировка изделий должна осуществляться в соответствии с условиями 5 по ГОСТ 15150-69.

• Утилизация изделия (переплавка, захоронение, перепродажа) производится в порядке, установленном Законами РФ от 04 мая 1999 г. № 96-Ф3 "Об охране атмосферного воздуха" (с изменениями и дополнениями), от 24 июня 1998 г. № 89-ФЗ (с изменениями и дополнениями) "Об отходах производства и потребления", от 10 января 2002 № 7-ФЗ « Об охране окружающей среды» (с изменениями и дополнениями), а также другими российскими и региональными нормами, актами, правилами, распоряжениями и пр., принятыми во использование указанных законов.

• Изготовитель гарантирует соответствие изделий требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.

• Гарантия распространяется на все дефекты, возникшие по вине завода - изготовителя.

• Гарантия не распространяется на дефекты, возникшие в случаях: - нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия; - ненадлежащей транспортировки и погрузо-разгрузочных работ; - наличия следов воздействия веществ, агрессивных к материалам изделия; - наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами; - повреждений, вызванных неправильными действиями потребителя; - наличия следов постороннего вмешательства в конструкцию изделия.

• Изготовитель оставляет за собой право вносить в конструкцию изделия изменения, не влияющие на заявленные технические характеристики

• Претензии к качеству товара могут быть предъявлены в течение гарантийного срока.

• Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно. Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра.

• Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются.

• В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем.

• Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными.

Гарантийный срок - Десять лет (сто двадцать месяцев) с даты продажи конечному потребителю

Пресс фитинг (VTm.231.N.262626)   Тройник 26х26х26    пресс VALTEC.

(VTm.231.N) Пресс-фитинг – тройник предназначен для соединения трех труб – металлопластиковых либо из сшитого полиэтилена. Корпус выполнен из сантехнической латуни марки CW617N, уплотнительные кольца штуцеров – из EPDM плотностью 1,22 г/см3, пресс-гильзы – из нержавеющей стали. Нейлоновая обойма выполняет функции фиксатора гильзы, направляющей для пресс-насадок и диэлектрической прокладки, прерывающей контакт между алюминием трубы и латунью корпуса. Конструкция пресс-фитингов VALTEC обеспечивает повышенную пропускную способность, надежность соединений, прочность и термостойкость. Монтаж фитинга производится пресс-инструментом с насадкой «ТН». Типоряд содержит равнопроходные и переходные пресс-тройники.

Пресс-соединители серии VTm.200

Пресс-соединители VTm.200 предназначены для создания неразъемных соединений трубопроводов из металлополимерных труб (PEX-AL-PEX, PEAL-PE,PE-AL-PEX,PE-AL-PERT и т.п.) , а также труб из сшитого полиэтилена PEX и полиэтилена повышенной термостойкости PERT, в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей. Соединители совместимы с металлополимерными трубами и полимерными трубами.

1. Корпус пресс-фитинга выполнен из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004).

2. На корпусе с помощью пластиковой обоймы-фиксатора закреплена пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014).

3. В проточках штуцера корпуса расположены два уплотнительных кольца из EPDM (этилен - пропиленового каучука.

4. Обойма-фиксатор выполняет функцию диэлектрической прокладки, предотвращая возникновение гальванической пары между алюминием и латунью.

5. Монтажный буртик на пластиковой обойме-фиксаторе служит для точной фиксации пресс – насадки инструмента на соединителе.

6. Монтажный раструб гильзы способствует легкому надеванию трубы на штуцер.

7.  Прямоугольные «окошки» пластикового фиксатора служат для контроля полноты надевания трубы на штуцер фитинга.

Указания по монтажу

• Система металлополимерных трубопроводов должна быть смонтирована так, чтобы фитинги не испытывали продольных и изгибающих нагрузок. Для этого в проекте должны быть указаны места установки подвижных и неподвижных опор, а также компенсаторов.

• При монтаже пресс-соединителей следует придерживаться следующего порядка: - подготовить конец трубы к монтажу (откалибровать и снять внутреннюю фаску); - надеть трубу на штуцер соединителя, не повредив уплотнительных колец; -надеть на соединитель пресс-насадку типа ТН ручного или электрического инструмента; - произвести опрессовку до смыкания губок пресс - насадки; -повернув инструмент на 30÷90º относительно первоначального положения, произвести повторную опрессовку;

• Монтаж металлополимерных трубопроводов следует вести в соответствии с указаниями СП 40-102-2000; СП 41-102-98 , СП 40-103-98 и СП 73.13330.2016, а также соблюдая рекомендации «Руководства по проектированию, монтажу и эксплуатации систем холодного, горячего водоснабжении и отопления с использованием металлополимерных труб Valtec» (НИИСантехники, 2015г.).

• Пресс-фитинги с переходом на трубную резьбу допускается присоединять к элементам трубопроводной системы с герметизацией резьбы лентой ФУМ или сантехнической полиамидной нитью.

• Фитинги VTm.281 и VTm.282 предназначены для подключения трубопровода к арматуре отопительных приборов, для чего следует предварительно отмерить требуемую длину трубки и отрезать излишек роликовым труборезом. Присоединение трубки к арматуре стандарта «евроконус» осуществляется с помощью обжимного соединителя VT.4430.

• Пресс-соединители допускается замоноличивать в строительные конструкции. Перед замоноличиванием соединителей необходимо произвести гидравлическое испытание смонтированной системы.

• Гидравлическое испытание производится статическим давлением, в 1,5 раз превышающим рабочее давление в системе (но не менее 6 бар). При проведении испытаний следует руководствоваться указаниями СП 73.13330.2016. Затяжку накидной гайки соединителей VTm.222 и VTm.263 следует производить с моментом, не превышающим 15 Нм.

• Переходные соединители VTm.282 подразделяются на «правые» (индекс «R») и «левые» (индекс «L»). У «правого» соединителя, если смотреть по направлению потока от Дн20 к Дн16, трубка изогнута на 45° вправо, а у «левого» - влево.

• Допускается проворот трубы относительно опрессованного фитинга.

• Пресс - соединители должны эксплуатироваться при температуре и давлении, изложенных в таблице технических характеристик.

• Не допускается эксплуатировать соединители без уплотнительных колец.

• При использовании соединителей на трубопроводах, транспортирующих жидкие углеводороды, уплотнительные кольца из EPDM должны быть заменены на кольца из NBR, HNBR или FPM (витона).

• Смонтированные пресс-соединения не требуют дополнительного обслуживания.

Условия хранения и гарантия

• Изделия должны храниться в упаковке предприятия –изготовителя по условиям хранения 3 по ГОСТ 15150-69. 8.2.Транспортировка изделий должна осуществляться в соответствии с условиями 5 по ГОСТ 15150-69.

• Утилизация изделия (переплавка, захоронение, перепродажа) производится в порядке, установленном Законами РФ от 04 мая 1999 г. № 96-Ф3 "Об охране атмосферного воздуха" (с изменениями и дополнениями), от 24 июня 1998 г. № 89-ФЗ (с изменениями и дополнениями) "Об отходах производства и потребления", от 10 января 2002 № 7-ФЗ « Об охране окружающей среды» (с изменениями и дополнениями), а также другими российскими и региональными нормами, актами, правилами, распоряжениями и пр., принятыми во использование указанных законов.

• Изготовитель гарантирует соответствие изделий требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.

• Гарантия распространяется на все дефекты, возникшие по вине завода - изготовителя.

• Гарантия не распространяется на дефекты, возникшие в случаях: - нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия; - ненадлежащей транспортировки и погрузо-разгрузочных работ; - наличия следов воздействия веществ, агрессивных к материалам изделия; - наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами; - повреждений, вызванных неправильными действиями потребителя; - наличия следов постороннего вмешательства в конструкцию изделия.

• Изготовитель оставляет за собой право вносить в конструкцию изделия изменения, не влияющие на заявленные технические характеристики

• Претензии к качеству товара могут быть предъявлены в течение гарантийного срока.

• Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно. Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра.

• Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются.

• В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем.

• Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными.

Гарантийный срок - Десять лет (сто двадцать месяцев) с даты продажи конечному потребителю

Муфта 50 х 40 пресс TIEMME Металлопластик 1650126

TECEflex Водорозетка проходная, закругленная 20 х 1/2'' х 16 708607

Крестовина обжимная 20 UNI-FITT 676N7777

Труба PE-RT пятислойная с кислородным барьером 16 х 2,2 мм SDR 7,4 фиолетовая, бухта 600 мп

Тройник 32х20х32 аксиальный надвижной STOUT для труб PE-Xa/EVOH и PE-Xc/Al/PE-Xc SFA-0014-322032

Тройник пресс-Н TIEMME 20х1/2'х20 - необходимый элемент, применяемый для соединения металлопластиковых и РЕХ-труб с резьбовыми фитингами при монтаже систем холодного и горячего водоснабжения, систем отопления, сантехнического оборудования.  Условия эксплуатации тройника пресс-Н TIEMME 20х1/2'х20: рабочая температура составляет до +95градусов Цельсия, кратковременно возможен перепад до +110 градусов по Цельсию, максимальное рабочее давление составляет 10 бар. Корпус тройника пресс-Н TIEMME 20х1/2'х20 из латуни CW617N, никелированной снаружи, сталь AISI 304.  Допускается только однократное обжатие тройника пресс-Н TIEMME 20х1/2'х20 пресс-клещами.  Допустимо цементировать тройник пресс-Н TIEMME 20х1/2'х20. Тип соединения тройника пресс-Н TIEMME 20х1/2'х20 - пресс и наружняя резьба.

Водорозетка на планке 16 х 1/2" пресс П-образная TIEMME Внутренняя резьба Металлопластик

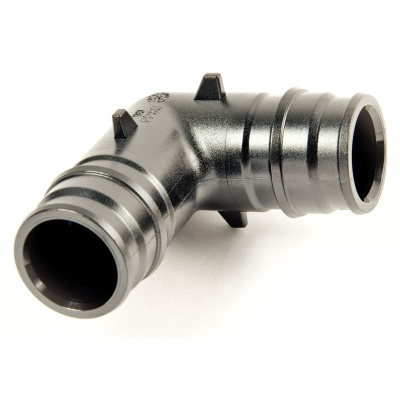

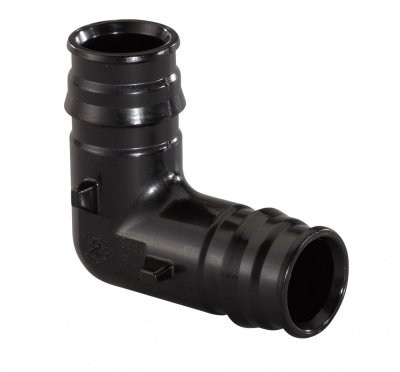

Используются для монтажа систем водоснабжения и отопления. Материал: PPSU поливинилсульфон

Пресс фитинг (VTm.233.I.201516)   Тройник редуцированный пресс-обжим 20х15х16 VALTEC.

(VTm.233.I) Пресс-фитинг – тройник с переходом на обжимное соединение предназначен для подключения радиатора либо конвектора при плинтусной разводке трубопровода отопления с помощью тонкостенной металлической трубки (медной, латунной, стальной) наружным диаметром 15 мм. Обжимное соединение соответствует стандарту «евроконус».
Пресс-тройник с пeреходом на обжимное соединение обеспечивает надежное, удобное и эстетичное подключение отопительного прибора по проходной схеме

Пресс-соединители серии VTm.200

Пресс-соединители VTm.200 предназначены для создания неразъемных соединений трубопроводов из металлополимерных труб (PEX-AL-PEX, PEAL-PE,PE-AL-PEX,PE-AL-PERT и т.п.) , а также труб из сшитого полиэтилена PEX и полиэтилена повышенной термостойкости PERT, в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей. Соединители совместимы с металлополимерными трубами и полимерными трубами.

1. Корпус пресс-фитинга выполнен из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004).

2. На корпусе с помощью пластиковой обоймы-фиксатора закреплена пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014).

3. В проточках штуцера корпуса расположены два уплотнительных кольца из EPDM (этилен - пропиленового каучука.

4. Обойма-фиксатор выполняет функцию диэлектрической прокладки, предотвращая возникновение гальванической пары между алюминием и латунью.

5. Монтажный буртик на пластиковой обойме-фиксаторе служит для точной фиксации пресс – насадки инструмента на соединителе.

6. Монтажный раструб гильзы способствует легкому надеванию трубы на штуцер.

7.  Прямоугольные «окошки» пластикового фиксатора служат для контроля полноты надевания трубы на штуцер фитинга.

Указания по монтажу

• Система металлополимерных трубопроводов должна быть смонтирована так, чтобы фитинги не испытывали продольных и изгибающих нагрузок. Для этого в проекте должны быть указаны места установки подвижных и неподвижных опор, а также компенсаторов.

• При монтаже пресс-соединителей следует придерживаться следующего порядка: - подготовить конец трубы к монтажу (откалибровать и снять внутреннюю фаску); - надеть трубу на штуцер соединителя, не повредив уплотнительных колец; -надеть на соединитель пресс-насадку типа ТН ручного или электрического инструмента; - произвести опрессовку до смыкания губок пресс - насадки; -повернув инструмент на 30÷90º относительно первоначального положения, произвести повторную опрессовку;

• Монтаж металлополимерных трубопроводов следует вести в соответствии с указаниями СП 40-102-2000; СП 41-102-98 , СП 40-103-98 и СП 73.13330.2016, а также соблюдая рекомендации «Руководства по проектированию, монтажу и эксплуатации систем холодного, горячего водоснабжении и отопления с использованием металлополимерных труб Valtec» (НИИСантехники, 2015г.).

• Пресс-фитинги с переходом на трубную резьбу допускается присоединять к элементам трубопроводной системы с герметизацией резьбы лентой ФУМ или сантехнической полиамидной нитью.

• Фитинги VTm.281 и VTm.282 предназначены для подключения трубопровода к арматуре отопительных приборов, для чего следует предварительно отмерить требуемую длину трубки и отрезать излишек роликовым труборезом. Присоединение трубки к арматуре стандарта «евроконус» осуществляется с помощью обжимного соединителя VT.4430.

• Пресс-соединители допускается замоноличивать в строительные конструкции. Перед замоноличиванием соединителей необходимо произвести гидравлическое испытание смонтированной системы.

• Гидравлическое испытание производится статическим давлением, в 1,5 раз превышающим рабочее давление в системе (но не менее 6 бар). При проведении испытаний следует руководствоваться указаниями СП 73.13330.2016. Затяжку накидной гайки соединителей VTm.222 и VTm.263 следует производить с моментом, не превышающим 15 Нм.

• Переходные соединители VTm.282 подразделяются на «правые» (индекс «R») и «левые» (индекс «L»). У «правого» соединителя, если смотреть по направлению потока от Дн20 к Дн16, трубка изогнута на 45° вправо, а у «левого» - влево.

• Допускается проворот трубы относительно опрессованного фитинга.

• Пресс - соединители должны эксплуатироваться при температуре и давлении, изложенных в таблице технических характеристик.

• Не допускается эксплуатировать соединители без уплотнительных колец.

• При использовании соединителей на трубопроводах, транспортирующих жидкие углеводороды, уплотнительные кольца из EPDM должны быть заменены на кольца из NBR, HNBR или FPM (витона).

• Смонтированные пресс-соединения не требуют дополнительного обслуживания.

Условия хранения и гарантия

• Изделия должны храниться в упаковке предприятия –изготовителя по условиям хранения 3 по ГОСТ 15150-69. 8.2.Транспортировка изделий должна осуществляться в соответствии с условиями 5 по ГОСТ 15150-69.

• Утилизация изделия (переплавка, захоронение, перепродажа) производится в порядке, установленном Законами РФ от 04 мая 1999 г. № 96-Ф3 "Об охране атмосферного воздуха" (с изменениями и дополнениями), от 24 июня 1998 г. № 89-ФЗ (с изменениями и дополнениями) "Об отходах производства и потребления", от 10 января 2002 № 7-ФЗ « Об охране окружающей среды» (с изменениями и дополнениями), а также другими российскими и региональными нормами, актами, правилами, распоряжениями и пр., принятыми во использование указанных законов.

• Изготовитель гарантирует соответствие изделий требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.

• Гарантия распространяется на все дефекты, возникшие по вине завода - изготовителя.

• Гарантия не распространяется на дефекты, возникшие в случаях: - нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия; - ненадлежащей транспортировки и погрузо-разгрузочных работ; - наличия следов воздействия веществ, агрессивных к материалам изделия; - наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами; - повреждений, вызванных неправильными действиями потребителя; - наличия следов постороннего вмешательства в конструкцию изделия.

• Изготовитель оставляет за собой право вносить в конструкцию изделия изменения, не влияющие на заявленные технические характеристики

• Претензии к качеству товара могут быть предъявлены в течение гарантийного срока.

• Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно. Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра.

• Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются.

• В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем.

• Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными.

Гарантийный срок - Десять лет (сто двадцать месяцев) с даты продажи конечному потребителю

Пресс фитинг (VTm.252.N.002605)   Угол пресс с переходом на внутреннюю резьбу   26х3/4" VALTEC.

(VTm.252.N) Угловой пресс-фитинг для подсоединения к металлопластиковым трубам (металлополимерные трубы) или трубам из сшитого полиэтилена компонента системы с резьбовым подключением. Резьба фитинга – внутренняя трубная по ГОСТу 6357.

Пресс-соединители серии VTm.200

Пресс-соединители VTm.200 предназначены для создания неразъемных соединений трубопроводов из металлополимерных труб (PEX-AL-PEX, PEAL-PE,PE-AL-PEX,PE-AL-PERT и т.п.) , а также труб из сшитого полиэтилена PEX и полиэтилена повышенной термостойкости PERT, в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей. Соединители совместимы с металлополимерными трубами и полимерными трубами.

1. Корпус пресс-фитинга выполнен из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004).

2. На корпусе с помощью пластиковой обоймы-фиксатора закреплена пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014).

3. В проточках штуцера корпуса расположены два уплотнительных кольца из EPDM (этилен - пропиленового каучука.

4. Обойма-фиксатор выполняет функцию диэлектрической прокладки, предотвращая возникновение гальванической пары между алюминием и латунью.

5. Монтажный буртик на пластиковой обойме-фиксаторе служит для точной фиксации пресс – насадки инструмента на соединителе.

6. Монтажный раструб гильзы способствует легкому надеванию трубы на штуцер.

7.  Прямоугольные «окошки» пластикового фиксатора служат для контроля полноты надевания трубы на штуцер фитинга.

Указания по монтажу

• Система металлополимерных трубопроводов должна быть смонтирована так, чтобы фитинги не испытывали продольных и изгибающих нагрузок. Для этого в проекте должны быть указаны места установки подвижных и неподвижных опор, а также компенсаторов.

• При монтаже пресс-соединителей следует придерживаться следующего порядка: - подготовить конец трубы к монтажу (откалибровать и снять внутреннюю фаску); - надеть трубу на штуцер соединителя, не повредив уплотнительных колец; -надеть на соединитель пресс-насадку типа ТН ручного или электрического инструмента; - произвести опрессовку до смыкания губок пресс - насадки; -повернув инструмент на 30÷90º относительно первоначального положения, произвести повторную опрессовку;

• Монтаж металлополимерных трубопроводов следует вести в соответствии с указаниями СП 40-102-2000; СП 41-102-98 , СП 40-103-98 и СП 73.13330.2016, а также соблюдая рекомендации «Руководства по проектированию, монтажу и эксплуатации систем холодного, горячего водоснабжении и отопления с использованием металлополимерных труб Valtec» (НИИСантехники, 2015г.).

• Пресс-фитинги с переходом на трубную резьбу допускается присоединять к элементам трубопроводной системы с герметизацией резьбы лентой ФУМ или сантехнической полиамидной нитью.

• Фитинги VTm.281 и VTm.282 предназначены для подключения трубопровода к арматуре отопительных приборов, для чего следует предварительно отмерить требуемую длину трубки и отрезать излишек роликовым труборезом. Присоединение трубки к арматуре стандарта «евроконус» осуществляется с помощью обжимного соединителя VT.4430.

• Пресс-соединители допускается замоноличивать в строительные конструкции. Перед замоноличиванием соединителей необходимо произвести гидравлическое испытание смонтированной системы.

• Гидравлическое испытание производится статическим давлением, в 1,5 раз превышающим рабочее давление в системе (но не менее 6 бар). При проведении испытаний следует руководствоваться указаниями СП 73.13330.2016. Затяжку накидной гайки соединителей VTm.222 и VTm.263 следует производить с моментом, не превышающим 15 Нм.

• Переходные соединители VTm.282 подразделяются на «правые» (индекс «R») и «левые» (индекс «L»). У «правого» соединителя, если смотреть по направлению потока от Дн20 к Дн16, трубка изогнута на 45° вправо, а у «левого» - влево.

• Допускается проворот трубы относительно опрессованного фитинга.

• Пресс - соединители должны эксплуатироваться при температуре и давлении, изложенных в таблице технических характеристик.

• Не допускается эксплуатировать соединители без уплотнительных колец.

• При использовании соединителей на трубопроводах, транспортирующих жидкие углеводороды, уплотнительные кольца из EPDM должны быть заменены на кольца из NBR, HNBR или FPM (витона).

• Смонтированные пресс-соединения не требуют дополнительного обслуживания.

Условия хранения и гарантия

• Изделия должны храниться в упаковке предприятия –изготовителя по условиям хранения 3 по ГОСТ 15150-69. 8.2.Транспортировка изделий должна осуществляться в соответствии с условиями 5 по ГОСТ 15150-69.

• Утилизация изделия (переплавка, захоронение, перепродажа) производится в порядке, установленном Законами РФ от 04 мая 1999 г. № 96-Ф3 "Об охране атмосферного воздуха" (с изменениями и дополнениями), от 24 июня 1998 г. № 89-ФЗ (с изменениями и дополнениями) "Об отходах производства и потребления", от 10 января 2002 № 7-ФЗ « Об охране окружающей среды» (с изменениями и дополнениями), а также другими российскими и региональными нормами, актами, правилами, распоряжениями и пр., принятыми во использование указанных законов.

• Изготовитель гарантирует соответствие изделий требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.

• Гарантия распространяется на все дефекты, возникшие по вине завода - изготовителя.

• Гарантия не распространяется на дефекты, возникшие в случаях: - нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия; - ненадлежащей транспортировки и погрузо-разгрузочных работ; - наличия следов воздействия веществ, агрессивных к материалам изделия; - наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами; - повреждений, вызванных неправильными действиями потребителя; - наличия следов постороннего вмешательства в конструкцию изделия.

• Изготовитель оставляет за собой право вносить в конструкцию изделия изменения, не влияющие на заявленные технические характеристики

• Претензии к качеству товара могут быть предъявлены в течение гарантийного срока.

• Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно. Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра.

• Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются.

• В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем.

• Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными.

Гарантийный срок - Десять лет (сто двадцать месяцев) с даты продажи конечному потребителю

Пресс фитинг (VTm.231.N.261620)   Тройник 26х16х20   Редукционный  пресс VALTEC.

(VTm.231.N) Пресс-фитинг – тройник предназначен для соединения трех труб – металлопластиковых либо из сшитого полиэтилена. Корпус выполнен из сантехнической латуни марки CW617N, уплотнительные кольца штуцеров – из EPDM плотностью 1,22 г/см3, пресс-гильзы – из нержавеющей стали. Нейлоновая обойма выполняет функции фиксатора гильзы, направляющей для пресс-насадок и диэлектрической прокладки, прерывающей контакт между алюминием трубы и латунью корпуса. Конструкция пресс-фитингов VALTEC обеспечивает повышенную пропускную способность, надежность соединений, прочность и термостойкость. Монтаж фитинга производится пресс-инструментом с насадкой «ТН». Типоряд содержит равнопроходные и переходные пресс-тройники.

Пресс-соединители серии VTm.200

Пресс-соединители VTm.200 предназначены для создания неразъемных соединений трубопроводов из металлополимерных труб (PEX-AL-PEX, PEAL-PE,PE-AL-PEX,PE-AL-PERT и т.п.) , а также труб из сшитого полиэтилена PEX и полиэтилена повышенной термостойкости PERT, в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей. Соединители совместимы с металлополимерными трубами и полимерными трубами.

1. Корпус пресс-фитинга выполнен из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004).

2. На корпусе с помощью пластиковой обоймы-фиксатора закреплена пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014).

3. В проточках штуцера корпуса расположены два уплотнительных кольца из EPDM (этилен - пропиленового каучука.

4. Обойма-фиксатор выполняет функцию диэлектрической прокладки, предотвращая возникновение гальванической пары между алюминием и латунью.

5. Монтажный буртик на пластиковой обойме-фиксаторе служит для точной фиксации пресс – насадки инструмента на соединителе.

6. Монтажный раструб гильзы способствует легкому надеванию трубы на штуцер.

7.  Прямоугольные «окошки» пластикового фиксатора служат для контроля полноты надевания трубы на штуцер фитинга.

Указания по монтажу

• Система металлополимерных трубопроводов должна быть смонтирована так, чтобы фитинги не испытывали продольных и изгибающих нагрузок. Для этого в проекте должны быть указаны места установки подвижных и неподвижных опор, а также компенсаторов.

• При монтаже пресс-соединителей следует придерживаться следующего порядка: - подготовить конец трубы к монтажу (откалибровать и снять внутреннюю фаску); - надеть трубу на штуцер соединителя, не повредив уплотнительных колец; -надеть на соединитель пресс-насадку типа ТН ручного или электрического инструмента; - произвести опрессовку до смыкания губок пресс - насадки; -повернув инструмент на 30÷90º относительно первоначального положения, произвести повторную опрессовку;

• Монтаж металлополимерных трубопроводов следует вести в соответствии с указаниями СП 40-102-2000; СП 41-102-98 , СП 40-103-98 и СП 73.13330.2016, а также соблюдая рекомендации «Руководства по проектированию, монтажу и эксплуатации систем холодного, горячего водоснабжении и отопления с использованием металлополимерных труб Valtec» (НИИСантехники, 2015г.).

• Пресс-фитинги с переходом на трубную резьбу допускается присоединять к элементам трубопроводной системы с герметизацией резьбы лентой ФУМ или сантехнической полиамидной нитью.

• Фитинги VTm.281 и VTm.282 предназначены для подключения трубопровода к арматуре отопительных приборов, для чего следует предварительно отмерить требуемую длину трубки и отрезать излишек роликовым труборезом. Присоединение трубки к арматуре стандарта «евроконус» осуществляется с помощью обжимного соединителя VT.4430.

• Пресс-соединители допускается замоноличивать в строительные конструкции. Перед замоноличиванием соединителей необходимо произвести гидравлическое испытание смонтированной системы.

• Гидравлическое испытание производится статическим давлением, в 1,5 раз превышающим рабочее давление в системе (но не менее 6 бар). При проведении испытаний следует руководствоваться указаниями СП 73.13330.2016. Затяжку накидной гайки соединителей VTm.222 и VTm.263 следует производить с моментом, не превышающим 15 Нм.

• Переходные соединители VTm.282 подразделяются на «правые» (индекс «R») и «левые» (индекс «L»). У «правого» соединителя, если смотреть по направлению потока от Дн20 к Дн16, трубка изогнута на 45° вправо, а у «левого» - влево.

• Допускается проворот трубы относительно опрессованного фитинга.

• Пресс - соединители должны эксплуатироваться при температуре и давлении, изложенных в таблице технических характеристик.

• Не допускается эксплуатировать соединители без уплотнительных колец.

• При использовании соединителей на трубопроводах, транспортирующих жидкие углеводороды, уплотнительные кольца из EPDM должны быть заменены на кольца из NBR, HNBR или FPM (витона).

• Смонтированные пресс-соединения не требуют дополнительного обслуживания.

Условия хранения и гарантия

• Изделия должны храниться в упаковке предприятия –изготовителя по условиям хранения 3 по ГОСТ 15150-69. 8.2.Транспортировка изделий должна осуществляться в соответствии с условиями 5 по ГОСТ 15150-69.

• Утилизация изделия (переплавка, захоронение, перепродажа) производится в порядке, установленном Законами РФ от 04 мая 1999 г. № 96-Ф3 "Об охране атмосферного воздуха" (с изменениями и дополнениями), от 24 июня 1998 г. № 89-ФЗ (с изменениями и дополнениями) "Об отходах производства и потребления", от 10 января 2002 № 7-ФЗ « Об охране окружающей среды» (с изменениями и дополнениями), а также другими российскими и региональными нормами, актами, правилами, распоряжениями и пр., принятыми во использование указанных законов.

• Изготовитель гарантирует соответствие изделий требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.

• Гарантия распространяется на все дефекты, возникшие по вине завода - изготовителя.

• Гарантия не распространяется на дефекты, возникшие в случаях: - нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия; - ненадлежащей транспортировки и погрузо-разгрузочных работ; - наличия следов воздействия веществ, агрессивных к материалам изделия; - наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами; - повреждений, вызванных неправильными действиями потребителя; - наличия следов постороннего вмешательства в конструкцию изделия.

• Изготовитель оставляет за собой право вносить в конструкцию изделия изменения, не влияющие на заявленные технические характеристики

• Претензии к качеству товара могут быть предъявлены в течение гарантийного срока.

• Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно. Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра.

• Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются.

• В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем.

• Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными.

Гарантийный срок - Десять лет (сто двадцать месяцев) с даты продажи конечному потребителю

Пресс фитинг (VTm.202.N.002606)   Соединитель с переходом на внутреннюю резьбу 26х1"   пресс VALTEC.

(VTm.202.N) Пресс-фитинг с переходом на внутреннюю резьбу применяется в качестве соединителя металлопластиковой (металлополимерной) либо PEX-трубы и элемента системы с резьбовым патрубком – крана, клапана и т.д. Областью применения фитинга являются системы водоснабжения, отопления, трубопроводы технологического назначения, транспортирующие среды, которые неагрессивны к латуни, материалу уплотнений (EPDM), используемой трубы. Корпус изделия никелирован. Пресс-гильза изготовлена из нержавеющей стали AISI 304, фиксатор – из нейлона. Резьба – внутренняя, соответствует ГОСТу 6357. Опрессовка гильзы фитинга производится пресс-инструментом с насадками «ТН».

Пресс-соединители серии VTm.200

Пресс-соединители VTm.200 предназначены для создания неразъемных соединений трубопроводов из металлополимерных труб (PEX-AL-PEX, PEAL-PE,PE-AL-PEX,PE-AL-PERT и т.п.) , а также труб из сшитого полиэтилена PEX и полиэтилена повышенной термостойкости PERT, в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей. Соединители совместимы с металлополимерными трубами и полимерными трубами.

1. Корпус пресс-фитинга выполнен из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004).

2. На корпусе с помощью пластиковой обоймы-фиксатора закреплена пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014).

3. В проточках штуцера корпуса расположены два уплотнительных кольца из EPDM (этилен - пропиленового каучука.

4. Обойма-фиксатор выполняет функцию диэлектрической прокладки, предотвращая возникновение гальванической пары между алюминием и латунью.

5. Монтажный буртик на пластиковой обойме-фиксаторе служит для точной фиксации пресс – насадки инструмента на соединителе.

6. Монтажный раструб гильзы способствует легкому надеванию трубы на штуцер.

7.  Прямоугольные «окошки» пластикового фиксатора служат для контроля полноты надевания трубы на штуцер фитинга.

Указания по монтажу

• Система металлополимерных трубопроводов должна быть смонтирована так, чтобы фитинги не испытывали продольных и изгибающих нагрузок. Для этого в проекте должны быть указаны места установки подвижных и неподвижных опор, а также компенсаторов.

• При монтаже пресс-соединителей следует придерживаться следующего порядка: - подготовить конец трубы к монтажу (откалибровать и снять внутреннюю фаску); - надеть трубу на штуцер соединителя, не повредив уплотнительных колец; -надеть на соединитель пресс-насадку типа ТН ручного или электрического инструмента; - произвести опрессовку до смыкания губок пресс - насадки; -повернув инструмент на 30÷90º относительно первоначального положения, произвести повторную опрессовку;

• Монтаж металлополимерных трубопроводов следует вести в соответствии с указаниями СП 40-102-2000; СП 41-102-98 , СП 40-103-98 и СП 73.13330.2016, а также соблюдая рекомендации «Руководства по проектированию, монтажу и эксплуатации систем холодного, горячего водоснабжении и отопления с использованием металлополимерных труб Valtec» (НИИСантехники, 2015г.).

• Пресс-фитинги с переходом на трубную резьбу допускается присоединять к элементам трубопроводной системы с герметизацией резьбы лентой ФУМ или сантехнической полиамидной нитью.

• Фитинги VTm.281 и VTm.282 предназначены для подключения трубопровода к арматуре отопительных приборов, для чего следует предварительно отмерить требуемую длину трубки и отрезать излишек роликовым труборезом. Присоединение трубки к арматуре стандарта «евроконус» осуществляется с помощью обжимного соединителя VT.4430.

• Пресс-соединители допускается замоноличивать в строительные конструкции. Перед замоноличиванием соединителей необходимо произвести гидравлическое испытание смонтированной системы.

• Гидравлическое испытание производится статическим давлением, в 1,5 раз превышающим рабочее давление в системе (но не менее 6 бар). При проведении испытаний следует руководствоваться указаниями СП 73.13330.2016. Затяжку накидной гайки соединителей VTm.222 и VTm.263 следует производить с моментом, не превышающим 15 Нм.

• Переходные соединители VTm.282 подразделяются на «правые» (индекс «R») и «левые» (индекс «L»). У «правого» соединителя, если смотреть по направлению потока от Дн20 к Дн16, трубка изогнута на 45° вправо, а у «левого» - влево.

• Допускается проворот трубы относительно опрессованного фитинга.

• Пресс - соединители должны эксплуатироваться при температуре и давлении, изложенных в таблице технических характеристик.

• Не допускается эксплуатировать соединители без уплотнительных колец.

• При использовании соединителей на трубопроводах, транспортирующих жидкие углеводороды, уплотнительные кольца из EPDM должны быть заменены на кольца из NBR, HNBR или FPM (витона).

• Смонтированные пресс-соединения не требуют дополнительного обслуживания.

Условия хранения и гарантия

• Изделия должны храниться в упаковке предприятия –изготовителя по условиям хранения 3 по ГОСТ 15150-69. 8.2.Транспортировка изделий должна осуществляться в соответствии с условиями 5 по ГОСТ 15150-69.

• Утилизация изделия (переплавка, захоронение, перепродажа) производится в порядке, установленном Законами РФ от 04 мая 1999 г. № 96-Ф3 "Об охране атмосферного воздуха" (с изменениями и дополнениями), от 24 июня 1998 г. № 89-ФЗ (с изменениями и дополнениями) "Об отходах производства и потребления", от 10 января 2002 № 7-ФЗ « Об охране окружающей среды» (с изменениями и дополнениями), а также другими российскими и региональными нормами, актами, правилами, распоряжениями и пр., принятыми во использование указанных законов.

• Изготовитель гарантирует соответствие изделий требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.

• Гарантия распространяется на все дефекты, возникшие по вине завода - изготовителя.

• Гарантия не распространяется на дефекты, возникшие в случаях: - нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия; - ненадлежащей транспортировки и погрузо-разгрузочных работ; - наличия следов воздействия веществ, агрессивных к материалам изделия; - наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами; - повреждений, вызванных неправильными действиями потребителя; - наличия следов постороннего вмешательства в конструкцию изделия.

• Изготовитель оставляет за собой право вносить в конструкцию изделия изменения, не влияющие на заявленные технические характеристики

• Претензии к качеству товара могут быть предъявлены в течение гарантийного срока.

• Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно. Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра.

• Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются.

• В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем.

• Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными.

Гарантийный срок - Десять лет (сто двадцать месяцев) с даты продажи конечному потребителю

Тройник 63 х 26 x 63 Редукционный пресс TIEMME Металлопластик 1650148

Соединитель надвижной с переходом на нар.р. 25(3,5) х 1", для ручного инструмента VTm.401.G.002506

Угольник надвижной с переходом на вн.р. 16(2,2) х 1/2", VALTEC VTm.452.G.001604

Фитинг аксиальный – Соединитель с накидной гайкой 16(2,2)x1/2" вн.р VALTEC VTm.422.BG.001604

Тройник пресс TIEMME 26х26х16 - необходимый фитинг, применяемый для соединения металлопластиковых и РЕХ-труб разного диаметра при монтаже систем холодного и горячего водоснабжения, систем отопления, сантехнического оборудования.  Условия эксплуатации тройника пресс TIEMME 26х26х16: рабочая температура составляет до +95градусов Цельсия, кратковременно возможен перепад до +110 градусов по Цельсию, максимальное рабочее давление составляет 10 бар. Корпус тройника пресс TIEMME 26х26х16 из латуни CW617N, никелированной снаружи, сталь AISI 304.  Допускается только однократное обжатие тройника пресс TIEMME 26х26х16 пресс-клещами.  Допустимо цементировать тройник пресс TIEMME 26х26х16.

Тройник пресс TIEMME 26х20х26 - необходимый фитинг, применяемый для соединения металлопластиковых и РЕХ-труб разного диаметра при монтаже систем холодного и горячего водоснабжения, систем отопления, сантехнического оборудования.  Условия эксплуатации тройника пресс TIEMME 26х20х26: рабочая температура составляет до +95градусов Цельсия, кратковременно возможен перепад до +110 градусов по Цельсию, максимальное рабочее давление составляет 10 бар. Корпус тройника пресс TIEMME 26х20х26 из латуни CW617N, никелированной снаружи, сталь AISI 304.  Допускается только однократное обжатие тройника пресс TIEMME 26х20х26 пресс-клещами.  Допустимо цементировать тройник пресс TIEMME 26х20х26.
