Металлопластиковые системы / гофра для труб

Пресс фитинг (VTm.231.N.322032)   Тройник 32х20х32   Редукционный  пресс VALTEC.

(VTm.231.N) Пресс-фитинг – тройник предназначен для соединения трех труб – металлопластиковых либо из сшитого полиэтилена. Корпус выполнен из сантехнической латуни марки CW617N, уплотнительные кольца штуцеров – из EPDM плотностью 1,22 г/см3, пресс-гильзы – из нержавеющей стали. Нейлоновая обойма выполняет функции фиксатора гильзы, направляющей для пресс-насадок и диэлектрической прокладки, прерывающей контакт между алюминием трубы и латунью корпуса. Конструкция пресс-фитингов VALTEC обеспечивает повышенную пропускную способность, надежность соединений, прочность и термостойкость. Монтаж фитинга производится пресс-инструментом с насадкой «ТН». Типоряд содержит равнопроходные и переходные пресс-тройники.

Пресс-соединители серии VTm.200

Пресс-соединители VTm.200 предназначены для создания неразъемных соединений трубопроводов из металлополимерных труб (PEX-AL-PEX, PEAL-PE,PE-AL-PEX,PE-AL-PERT и т.п.) , а также труб из сшитого полиэтилена PEX и полиэтилена повышенной термостойкости PERT, в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей. Соединители совместимы с металлополимерными трубами и полимерными трубами.

1. Корпус пресс-фитинга выполнен из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004).

2. На корпусе с помощью пластиковой обоймы-фиксатора закреплена пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014).

3. В проточках штуцера корпуса расположены два уплотнительных кольца из EPDM (этилен - пропиленового каучука.

4. Обойма-фиксатор выполняет функцию диэлектрической прокладки, предотвращая возникновение гальванической пары между алюминием и латунью.

5. Монтажный буртик на пластиковой обойме-фиксаторе служит для точной фиксации пресс – насадки инструмента на соединителе.

6. Монтажный раструб гильзы способствует легкому надеванию трубы на штуцер.

7.  Прямоугольные «окошки» пластикового фиксатора служат для контроля полноты надевания трубы на штуцер фитинга.

Указания по монтажу

• Система металлополимерных трубопроводов должна быть смонтирована так, чтобы фитинги не испытывали продольных и изгибающих нагрузок. Для этого в проекте должны быть указаны места установки подвижных и неподвижных опор, а также компенсаторов.

• При монтаже пресс-соединителей следует придерживаться следующего порядка: - подготовить конец трубы к монтажу (откалибровать и снять внутреннюю фаску); - надеть трубу на штуцер соединителя, не повредив уплотнительных колец; -надеть на соединитель пресс-насадку типа ТН ручного или электрического инструмента; - произвести опрессовку до смыкания губок пресс - насадки; -повернув инструмент на 30÷90º относительно первоначального положения, произвести повторную опрессовку;

• Монтаж металлополимерных трубопроводов следует вести в соответствии с указаниями СП 40-102-2000; СП 41-102-98 , СП 40-103-98 и СП 73.13330.2016, а также соблюдая рекомендации «Руководства по проектированию, монтажу и эксплуатации систем холодного, горячего водоснабжении и отопления с использованием металлополимерных труб Valtec» (НИИСантехники, 2015г.).

• Пресс-фитинги с переходом на трубную резьбу допускается присоединять к элементам трубопроводной системы с герметизацией резьбы лентой ФУМ или сантехнической полиамидной нитью.

• Фитинги VTm.281 и VTm.282 предназначены для подключения трубопровода к арматуре отопительных приборов, для чего следует предварительно отмерить требуемую длину трубки и отрезать излишек роликовым труборезом. Присоединение трубки к арматуре стандарта «евроконус» осуществляется с помощью обжимного соединителя VT.4430.

• Пресс-соединители допускается замоноличивать в строительные конструкции. Перед замоноличиванием соединителей необходимо произвести гидравлическое испытание смонтированной системы.

• Гидравлическое испытание производится статическим давлением, в 1,5 раз превышающим рабочее давление в системе (но не менее 6 бар). При проведении испытаний следует руководствоваться указаниями СП 73.13330.2016. Затяжку накидной гайки соединителей VTm.222 и VTm.263 следует производить с моментом, не превышающим 15 Нм.

• Переходные соединители VTm.282 подразделяются на «правые» (индекс «R») и «левые» (индекс «L»). У «правого» соединителя, если смотреть по направлению потока от Дн20 к Дн16, трубка изогнута на 45° вправо, а у «левого» - влево.

• Допускается проворот трубы относительно опрессованного фитинга.

• Пресс - соединители должны эксплуатироваться при температуре и давлении, изложенных в таблице технических характеристик.

• Не допускается эксплуатировать соединители без уплотнительных колец.

• При использовании соединителей на трубопроводах, транспортирующих жидкие углеводороды, уплотнительные кольца из EPDM должны быть заменены на кольца из NBR, HNBR или FPM (витона).

• Смонтированные пресс-соединения не требуют дополнительного обслуживания.

Условия хранения и гарантия

• Изделия должны храниться в упаковке предприятия –изготовителя по условиям хранения 3 по ГОСТ 15150-69. 8.2.Транспортировка изделий должна осуществляться в соответствии с условиями 5 по ГОСТ 15150-69.

• Утилизация изделия (переплавка, захоронение, перепродажа) производится в порядке, установленном Законами РФ от 04 мая 1999 г. № 96-Ф3 "Об охране атмосферного воздуха" (с изменениями и дополнениями), от 24 июня 1998 г. № 89-ФЗ (с изменениями и дополнениями) "Об отходах производства и потребления", от 10 января 2002 № 7-ФЗ « Об охране окружающей среды» (с изменениями и дополнениями), а также другими российскими и региональными нормами, актами, правилами, распоряжениями и пр., принятыми во использование указанных законов.

• Изготовитель гарантирует соответствие изделий требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.

• Гарантия распространяется на все дефекты, возникшие по вине завода - изготовителя.

• Гарантия не распространяется на дефекты, возникшие в случаях: - нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия; - ненадлежащей транспортировки и погрузо-разгрузочных работ; - наличия следов воздействия веществ, агрессивных к материалам изделия; - наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами; - повреждений, вызванных неправильными действиями потребителя; - наличия следов постороннего вмешательства в конструкцию изделия.

• Изготовитель оставляет за собой право вносить в конструкцию изделия изменения, не влияющие на заявленные технические характеристики

• Претензии к качеству товара могут быть предъявлены в течение гарантийного срока.

• Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно. Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра.

• Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются.

• В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем.

• Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными.

Гарантийный срок - Десять лет (сто двадцать месяцев) с даты продажи конечному потребителю

Пресс фитинг (VTm.231.N.202020)   Тройник 20х20х20   пресс VALTEC.

(VTm.231.N) Пресс-фитинг – тройник предназначен для соединения трех труб – металлопластиковых либо из сшитого полиэтилена. Корпус выполнен из сантехнической латуни марки CW617N, уплотнительные кольца штуцеров – из EPDM плотностью 1,22 г/см3, пресс-гильзы – из нержавеющей стали. Нейлоновая обойма выполняет функции фиксатора гильзы, направляющей для пресс-насадок и диэлектрической прокладки, прерывающей контакт между алюминием трубы и латунью корпуса. Конструкция пресс-фитингов VALTEC обеспечивает повышенную пропускную способность, надежность соединений, прочность и термостойкость. Монтаж фитинга производится пресс-инструментом с насадкой «ТН». Типоряд содержит равнопроходные и переходные пресс-тройники.

Пресс-соединители серии VTm.200

Пресс-соединители VTm.200 предназначены для создания неразъемных соединений трубопроводов из металлополимерных труб (PEX-AL-PEX, PEAL-PE,PE-AL-PEX,PE-AL-PERT и т.п.) , а также труб из сшитого полиэтилена PEX и полиэтилена повышенной термостойкости PERT, в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей. Соединители совместимы с металлополимерными трубами и полимерными трубами.

1. Корпус пресс-фитинга выполнен из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004).

2. На корпусе с помощью пластиковой обоймы-фиксатора закреплена пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014).

3. В проточках штуцера корпуса расположены два уплотнительных кольца из EPDM (этилен - пропиленового каучука.

4. Обойма-фиксатор выполняет функцию диэлектрической прокладки, предотвращая возникновение гальванической пары между алюминием и латунью.

5. Монтажный буртик на пластиковой обойме-фиксаторе служит для точной фиксации пресс – насадки инструмента на соединителе.

6. Монтажный раструб гильзы способствует легкому надеванию трубы на штуцер.

7.  Прямоугольные «окошки» пластикового фиксатора служат для контроля полноты надевания трубы на штуцер фитинга.

Указания по монтажу

• Система металлополимерных трубопроводов должна быть смонтирована так, чтобы фитинги не испытывали продольных и изгибающих нагрузок. Для этого в проекте должны быть указаны места установки подвижных и неподвижных опор, а также компенсаторов.

• При монтаже пресс-соединителей следует придерживаться следующего порядка: - подготовить конец трубы к монтажу (откалибровать и снять внутреннюю фаску); - надеть трубу на штуцер соединителя, не повредив уплотнительных колец; -надеть на соединитель пресс-насадку типа ТН ручного или электрического инструмента; - произвести опрессовку до смыкания губок пресс - насадки; -повернув инструмент на 30÷90º относительно первоначального положения, произвести повторную опрессовку;

• Монтаж металлополимерных трубопроводов следует вести в соответствии с указаниями СП 40-102-2000; СП 41-102-98 , СП 40-103-98 и СП 73.13330.2016, а также соблюдая рекомендации «Руководства по проектированию, монтажу и эксплуатации систем холодного, горячего водоснабжении и отопления с использованием металлополимерных труб Valtec» (НИИСантехники, 2015г.).

• Пресс-фитинги с переходом на трубную резьбу допускается присоединять к элементам трубопроводной системы с герметизацией резьбы лентой ФУМ или сантехнической полиамидной нитью.

• Фитинги VTm.281 и VTm.282 предназначены для подключения трубопровода к арматуре отопительных приборов, для чего следует предварительно отмерить требуемую длину трубки и отрезать излишек роликовым труборезом. Присоединение трубки к арматуре стандарта «евроконус» осуществляется с помощью обжимного соединителя VT.4430.

• Пресс-соединители допускается замоноличивать в строительные конструкции. Перед замоноличиванием соединителей необходимо произвести гидравлическое испытание смонтированной системы.

• Гидравлическое испытание производится статическим давлением, в 1,5 раз превышающим рабочее давление в системе (но не менее 6 бар). При проведении испытаний следует руководствоваться указаниями СП 73.13330.2016. Затяжку накидной гайки соединителей VTm.222 и VTm.263 следует производить с моментом, не превышающим 15 Нм.

• Переходные соединители VTm.282 подразделяются на «правые» (индекс «R») и «левые» (индекс «L»). У «правого» соединителя, если смотреть по направлению потока от Дн20 к Дн16, трубка изогнута на 45° вправо, а у «левого» - влево.

• Допускается проворот трубы относительно опрессованного фитинга.

• Пресс - соединители должны эксплуатироваться при температуре и давлении, изложенных в таблице технических характеристик.

• Не допускается эксплуатировать соединители без уплотнительных колец.

• При использовании соединителей на трубопроводах, транспортирующих жидкие углеводороды, уплотнительные кольца из EPDM должны быть заменены на кольца из NBR, HNBR или FPM (витона).

• Смонтированные пресс-соединения не требуют дополнительного обслуживания.

Условия хранения и гарантия

• Изделия должны храниться в упаковке предприятия –изготовителя по условиям хранения 3 по ГОСТ 15150-69. 8.2.Транспортировка изделий должна осуществляться в соответствии с условиями 5 по ГОСТ 15150-69.

• Утилизация изделия (переплавка, захоронение, перепродажа) производится в порядке, установленном Законами РФ от 04 мая 1999 г. № 96-Ф3 "Об охране атмосферного воздуха" (с изменениями и дополнениями), от 24 июня 1998 г. № 89-ФЗ (с изменениями и дополнениями) "Об отходах производства и потребления", от 10 января 2002 № 7-ФЗ « Об охране окружающей среды» (с изменениями и дополнениями), а также другими российскими и региональными нормами, актами, правилами, распоряжениями и пр., принятыми во использование указанных законов.

• Изготовитель гарантирует соответствие изделий требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.

• Гарантия распространяется на все дефекты, возникшие по вине завода - изготовителя.

• Гарантия не распространяется на дефекты, возникшие в случаях: - нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия; - ненадлежащей транспортировки и погрузо-разгрузочных работ; - наличия следов воздействия веществ, агрессивных к материалам изделия; - наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами; - повреждений, вызванных неправильными действиями потребителя; - наличия следов постороннего вмешательства в конструкцию изделия.

• Изготовитель оставляет за собой право вносить в конструкцию изделия изменения, не влияющие на заявленные технические характеристики

• Претензии к качеству товара могут быть предъявлены в течение гарантийного срока.

• Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно. Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра.

• Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются.

• В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем.

• Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными.

Гарантийный срок - Десять лет (сто двадцать месяцев) с даты продажи конечному потребителю

Фитинг пресс для металлопластиковой трубы Угол 16 x 3/4" Внутренняя резьба TeRma (TRm)

Монтаж металлопластиковых трубопроводов выполняется с помощью особых соединительных элементов-пресс фитингов. В процессе сборки водопроводов и систем отопления используют пресс фитинги для металлопластиковых труб TERMA. Они имеют ряд особых преимуществ перед другими видами соединений:

-Установка пресс-фитинга занимает меньше времени, чем монтаж фитинга компрессионного.

- Соединения при помощи пресс-фитингов TERMA получатся долговечными и прочными. Контролировать их в процессе эксплуатации трубопровода нет необходимости.

-Если планируется скрыть водопровод в стяжке пола или в стене, необходимо использовать соединения при помощи пресс-фитингов, так как соединения припомощи компрессионных муфт менее надежны.

-При монтаже нет необходимости использовать герметик либо смазку. Герметичность обеспечивается деформацией стальной втулки.

Любые пресс-фитинги имеют общий принцип устройства и состоят из следующих элементов:

1.    Корпус

2.    Гильза-основной элемент фитинга – выполнена из нержавеющей стали. Именно на поверхности гильзы сжимаются колодки клещей при установке фитинга. После того, как гильза будет сжата, она не имеет возможности вернутся в прежнюю форму ни после выполнения монтажа, ни спустя годы эксплуатации.

3.    Клипса в виде колечка, выполнена из эластичного материал, служит для соединения корпуса с гильзой. Кроме того, это кольцо выполняет функцию прокладки, которая защищает выполненное соединение от распространения гальванических токов.

ДЛЯ ВЫПОЛНЕНИЯ СОЕДИНЕНИЯ ПРЕСС ФИТИГОВ TERMA С МЕТАЛЛОПЛАСТИКОВОЙ ТРУБОЙ ПОТРЕБУЮТСЯ СЛЕДУЮЩИЕ МАТЕРИАЛЫ И ИНСТРУМЕНТЫ:

Пресс-фитинги TERMA; Трубы металлопластиковые; Труборез; Калибратор для труб; Фаскосниматель; Пресс инструмент для выполнения обжима – ручной или гидравлический стандарта “TH”

Технические характеристики пресс фитингов для металлопластиковых систем TERMA

Материал корпуса: горячепрессованная латунь CW617N (ЛС59-1). Выпускаются никелированным, хромированным покрытием.

Материал обжимной гильзы: нержавеющая сталь AISI-304, ГОСТ 5632-72

Материал диэлектрического кольца: фторопласт (PTFE), ГОСТ 1007-80

Материал уплотнительного кольца: EPDM, ГОСТ 5496-78

Допустимый диапазон температур рабочей среды от +5⁰С до +95⁰С.

Максимальное рабочее давление для водопроводов ХВС-25 бар.

Максимальное рабочее давление для водопроводов ГВС-10 бар.

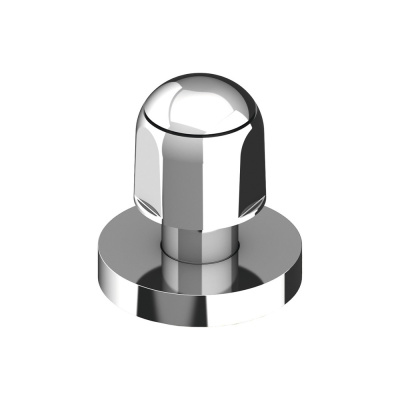

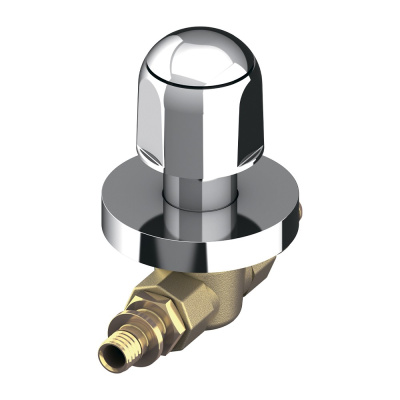

TECEflex Шаровый кран скрытого монтажа 20 с рукояткой 751020

Фитинг аксиальный – Соединитель надвижной 25 (3,5)x3/4" внутренняя резьба VALTEC VTm.402.BG.002505

Труба STOUT PE-Xc/Al/PE-XC 20 х 2.9 сшитый полиэтилен с алюминиевым слоем SPS-0001-002029

Труба PE-RT пятислойная с кислородным барьером 25 х 3,5 мм SDR 7,4 фиолетовая, бухта 100 мп

Универсальные пятислойные полимерные напорные трубы Pro Aqua PE-RT Тип-II, с антидиффузионным слоем EVOH (Фиолетовая), серия S3.2 (SDR 7.4) Соответствуют требованиям ГОСТ Р 53630-2015 Сертификат соответствия № РОСС RU.АЯ12.Н01272 от 14.07.2017 Свидетельство о гос. Регистрации № RU.23КК.08.013.Е.000409.05.17 от 24.05.2017 Изготовитель: ООО НПО «ПРО АКВА», Российская Федерация, 141370, Московская область, Сергиево-Посадский район, город Хотьково, Художественный проезд, дом 2А.

Назначение и область применения:

Труба предназначена для использования в системах холодного и горячего водоснабжения, водяного отопления, в системах водяных теплых полов и стен, почвенного подогрева, а также в качестве технологических трубопроводов, транспортирующих жидкости, не агрессивные к материалам трубы. Соединение труб выполняется с помощью аксиальных фитингов.

Технические характеристики:

Размеры и емкость трубы:

Условия эксплуатации:

Система из пятислойных полимерных напорных труб Pro Aqua PE-RT с антидиффузионным слоем EVOH (Фиолетовая) рассчитана не менее чем на 50-ти летний срок эксплуатации, при максимальном давлении 0,8 МПа, с коэффициентом запаса прочности С=1,3, при температурных режимах, соответствующих 2 и 5 классам эксплуатации, согласно ГОСТ Р 53630-2015, табл.

Максимальный срок службы трубопровода для каждого класса эксплуатации определяется суммарным временем работы трубопровода при температурах Tраб, Tмакс,  составляет 50 лет. Если система работает при температурном режиме, отличном от приведенных в таблице выше, тогда срок службы труб определяется по ГОСТ Р 53630-2015, Приложение А.

Требования к монтажу:

- Проектирование и монтаж трубопроводов систем холодного, горячего водоснабжения и отопления из металлополимерных труб должен осуществляться с учетом требований СП 60.13330.2012, СП30.13330.2012, СП 41-102-98, СП 40-103-98, СП 41-109-2005.

- Монтаж полимерных труб должен осуществляться при температуре окружающей среды не ниже +10 С специально предназначенным для этого инструментом.

- При монтаже данных труб рекомендуется использовать аксиальные фитинги Pro Aqua. При проведении монтажных работ следует руководствоваться указаниями, изложенными в техническом паспорте на данные фитинги.

- Трубопровод водяного тёплого пола должен заливаться бетонным раствором или закрываться покрытием только после проведения гидравлических испытаний на герметичность. Труба при заливке раствором должна находиться под давлением 0,3 Мпа

- Минимальная высота раствора над поверхностью трубы должна быть не менее 3 см.

- Не допускаются сплющивания и переломы трубопровода во время монтажа. При «заломе» испорченный участок должен быть удален.

- Бухты труб, хранившиеся или транспортировавшиеся при температуре ниже 0 С, перед раскаткой должны выдерживаться 24 ч при температуре не ниже +10 С.

- Свободные концы труб необходимо закрывать заглушками во избежание попадания грязи и мусора в трубу.

- В местах поворота трубы её следует крепить хомутами или скобами с шагом 10 см.

- Монтаж внутренних систем водоснабжения и отопления следует производить в соответствии с проектом.

- Монтаж должен осуществляться специализированными организациями.

Условия хранения и транспортировки:

В соответствии с ГОСТ 19433 полимерные трубы не относятся к категории опасных грузов, что допускает их перевозку любым видом транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта. Во избежание повреждения изделий их следует укладывать на ровную поверхность без острых выступов и неровностей. Сбрасывание изделий с транспортных средств не допускается. Хранение труб должно производиться по условиям 2 (С) или условиях 5 (ОЖ4) раздела 10 ГОСТ 15150 в проветриваемых навесах или помещениях. Допускается хранение труб, упакованных в пакеты из светостабилизированной пленки, в условиях 8 (ОЖ3) по ГОСТ 15150 сроком не более трех месяцев, включая срок хранения у изготовителя. Транспортировка при температуре ниже -20ºС запрещена.

Гарантийные обязательства:

Гарантийный срок составляет 10 (десять) лет со дня продажи изделия конечному потребителю. Изготовитель гарантирует соответствие данных изделий требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации. Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ НА ДЕФЕКТЫ, КОТОРЫЕ ВОЗНИКЛИ В СЛУЧАЕ:

· нарушения паспортных режимов использования, хранения, монтажа и эксплуатации;

· ненадлежащей транспортировки и погрузо-разгрузочных работ;

· наличия следов физического воздействия, не имеющих отношения к непосредственному назначению данных изделий;

· наличия следов воздействия химическими веществами, агрессивных к материалам изделия;

· наличия следов воздействия ультрафиолета;

· повреждения изделий в результате пожара, стихии, либо других форс- мажорных обстоятельств;

· повреждений, вызванных неправильными действиями потребителя;

· наличия следов постороннего вмешательства в конструкцию изделия.

Условия гарантийного обслуживания:

Претензии к качеству товара могут быть предъявлены в течение гарантийного срока. Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются бесплатно. Замененные изделия или их части, полученные в результате ремонта, переходят в собственность продавца. Затраты, связанные с монтажом, демонтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются. В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем. В случае претензий гарантийного характера, а также при возврате изделия, оно должно быть полностью укомплектованным. Претензии по качеству продукции принимаются только при наличии рекламации с кратким описанием дефекта.

Фитинг пресс для металлопластиковой трубы Тройник 16 x 1/2" x 16 Внутренняя резьба TeRma (TRm)

Монтаж металлопластиковых трубопроводов выполняется с помощью особых соединительных элементов-пресс фитингов. В процессе сборки водопроводов и систем отопления используют пресс фитинги для металлопластиковых труб TERMA. Они имеют ряд особых преимуществ перед другими видами соединений:

-Установка пресс-фитинга занимает меньше времени, чем монтаж фитинга компрессионного.

- Соединения при помощи пресс-фитингов TERMA получатся долговечными и прочными. Контролировать их в процессе эксплуатации трубопровода нет необходимости.

-Если планируется скрыть водопровод в стяжке пола или в стене, необходимо использовать соединения при помощи пресс-фитингов, так как соединения припомощи компрессионных муфт менее надежны.

-При монтаже нет необходимости использовать герметик либо смазку. Герметичность обеспечивается деформацией стальной втулки.

Любые пресс-фитинги имеют общий принцип устройства и состоят из следующих элементов:

1.    Корпус

2.    Гильза-основной элемент фитинга – выполнена из нержавеющей стали. Именно на поверхности гильзы сжимаются колодки клещей при установке фитинга. После того, как гильза будет сжата, она не имеет возможности вернутся в прежнюю форму ни после выполнения монтажа, ни спустя годы эксплуатации.

3.    Клипса в виде колечка, выполнена из эластичного материал, служит для соединения корпуса с гильзой. Кроме того, это кольцо выполняет функцию прокладки, которая защищает выполненное соединение от распространения гальванических токов.

ДЛЯ ВЫПОЛНЕНИЯ СОЕДИНЕНИЯ ПРЕСС ФИТИГОВ TERMA С МЕТАЛЛОПЛАСТИКОВОЙ ТРУБОЙ ПОТРЕБУЮТСЯ СЛЕДУЮЩИЕ МАТЕРИАЛЫ И ИНСТРУМЕНТЫ:

Пресс-фитинги TERMA; Трубы металлопластиковые; Труборез; Калибратор для труб; Фаскосниматель; Пресс инструмент для выполнения обжима – ручной или гидравлический стандарта “TH”

Технические характеристики пресс фитингов для металлопластиковых систем TERMA

Материал корпуса: горячепрессованная латунь CW617N (ЛС59-1). Выпускаются никелированным, хромированным покрытием.

Материал обжимной гильзы: нержавеющая сталь AISI-304, ГОСТ 5632-72

Материал диэлектрического кольца: фторопласт (PTFE), ГОСТ 1007-80

Материал уплотнительного кольца: EPDM, ГОСТ 5496-78

Допустимый диапазон температур рабочей среды от +5⁰С до +95⁰С.

Максимальное рабочее давление для водопроводов ХВС-25 бар.

Максимальное рабочее давление для водопроводов ГВС-10 бар.

Фитинг пресс для металлопластиковой трубы Тройник 20 x 3/4" x 20 Наружнаяя резьба TeRma (TRm)

Монтаж металлопластиковых трубопроводов выполняется с помощью особых соединительных элементов-пресс фитингов. В процессе сборки водопроводов и систем отопления используют пресс фитинги для металлопластиковых труб TERMA. Они имеют ряд особых преимуществ перед другими видами соединений:

-Установка пресс-фитинга занимает меньше времени, чем монтаж фитинга компрессионного.

- Соединения при помощи пресс-фитингов TERMA получатся долговечными и прочными. Контролировать их в процессе эксплуатации трубопровода нет необходимости.

-Если планируется скрыть водопровод в стяжке пола или в стене, необходимо использовать соединения при помощи пресс-фитингов, так как соединения припомощи компрессионных муфт менее надежны.

-При монтаже нет необходимости использовать герметик либо смазку. Герметичность обеспечивается деформацией стальной втулки.

Любые пресс-фитинги имеют общий принцип устройства и состоят из следующих элементов:

1.    Корпус

2.    Гильза-основной элемент фитинга – выполнена из нержавеющей стали. Именно на поверхности гильзы сжимаются колодки клещей при установке фитинга. После того, как гильза будет сжата, она не имеет возможности вернутся в прежнюю форму ни после выполнения монтажа, ни спустя годы эксплуатации.

3.    Клипса в виде колечка, выполнена из эластичного материал, служит для соединения корпуса с гильзой. Кроме того, это кольцо выполняет функцию прокладки, которая защищает выполненное соединение от распространения гальванических токов.

ДЛЯ ВЫПОЛНЕНИЯ СОЕДИНЕНИЯ ПРЕСС ФИТИГОВ TERMA С МЕТАЛЛОПЛАСТИКОВОЙ ТРУБОЙ ПОТРЕБУЮТСЯ СЛЕДУЮЩИЕ МАТЕРИАЛЫ И ИНСТРУМЕНТЫ:

Пресс-фитинги TERMA; Трубы металлопластиковые; Труборез; Калибратор для труб; Фаскосниматель; Пресс инструмент для выполнения обжима – ручной или гидравлический стандарта “TH”

Технические характеристики пресс фитингов для металлопластиковых систем TERMA

Материал корпуса: горячепрессованная латунь CW617N (ЛС59-1). Выпускаются никелированным, хромированным покрытием.

Материал обжимной гильзы: нержавеющая сталь AISI-304, ГОСТ 5632-72

Материал диэлектрического кольца: фторопласт (PTFE), ГОСТ 1007-80

Материал уплотнительного кольца: EPDM, ГОСТ 5496-78

Допустимый диапазон температур рабочей среды от +5⁰С до +95⁰С.

Максимальное рабочее давление для водопроводов ХВС-25 бар.

Максимальное рабочее давление для водопроводов ГВС-10 бар.

Фитинг пресс для металлопластиковой трубы Угол 26 x 1" Наружнаяя резьба TeRma (TRm)

Монтаж металлопластиковых трубопроводов выполняется с помощью особых соединительных элементов-пресс фитингов. В процессе сборки водопроводов и систем отопления используют пресс фитинги для металлопластиковых труб TERMA. Они имеют ряд особых преимуществ перед другими видами соединений:

-Установка пресс-фитинга занимает меньше времени, чем монтаж фитинга компрессионного.

- Соединения при помощи пресс-фитингов TERMA получатся долговечными и прочными. Контролировать их в процессе эксплуатации трубопровода нет необходимости.

-Если планируется скрыть водопровод в стяжке пола или в стене, необходимо использовать соединения при помощи пресс-фитингов, так как соединения припомощи компрессионных муфт менее надежны.

-При монтаже нет необходимости использовать герметик либо смазку. Герметичность обеспечивается деформацией стальной втулки.

Любые пресс-фитинги имеют общий принцип устройства и состоят из следующих элементов:

1.    Корпус

2.    Гильза-основной элемент фитинга – выполнена из нержавеющей стали. Именно на поверхности гильзы сжимаются колодки клещей при установке фитинга. После того, как гильза будет сжата, она не имеет возможности вернутся в прежнюю форму ни после выполнения монтажа, ни спустя годы эксплуатации.

3.    Клипса в виде колечка, выполнена из эластичного материал, служит для соединения корпуса с гильзой. Кроме того, это кольцо выполняет функцию прокладки, которая защищает выполненное соединение от распространения гальванических токов.

ДЛЯ ВЫПОЛНЕНИЯ СОЕДИНЕНИЯ ПРЕСС ФИТИГОВ TERMA С МЕТАЛЛОПЛАСТИКОВОЙ ТРУБОЙ ПОТРЕБУЮТСЯ СЛЕДУЮЩИЕ МАТЕРИАЛЫ И ИНСТРУМЕНТЫ:

Пресс-фитинги TERMA; Трубы металлопластиковые; Труборез; Калибратор для труб; Фаскосниматель; Пресс инструмент для выполнения обжима – ручной или гидравлический стандарта “TH”

Технические характеристики пресс фитингов для металлопластиковых систем TERMA

Материал корпуса: горячепрессованная латунь CW617N (ЛС59-1). Выпускаются никелированным, хромированным покрытием.

Материал обжимной гильзы: нержавеющая сталь AISI-304, ГОСТ 5632-72

Материал диэлектрического кольца: фторопласт (PTFE), ГОСТ 1007-80

Материал уплотнительного кольца: EPDM, ГОСТ 5496-78

Допустимый диапазон температур рабочей среды от +5⁰С до +95⁰С.

Максимальное рабочее давление для водопроводов ХВС-25 бар.

Максимальное рабочее давление для водопроводов ГВС-10 бар.

Тройник 50 х 1"х 50 пресс TIEMME Внутренняя резьба Металлопластик 1650118

Труба металлопластиковая VALTEC 16 (2,0 мм) бухта 30 м.п PEX-AL-PEX V1620.030

(V1620) Область применения металлополимерной трубы VALTEC PEX-AL-PEX – системы водоснабжения, включая питьевое, радиаторного, напольного, настенного, потолочного отопления, подогрева открытых площадок, водяного охлаждения. Кроме транспортировки воды, незамерзающих гликолевых теплоносителей, допускается использование данной металлопластиковой трубы в составе трубопроводов иных сред, неагрессивных к примененным материалам. Поставка осуществляется бухтами с защитной упаковкой.

Цифры типоразмера – наружный диаметр, толщина стенки металлопластиковой трубы. Приведена цена погонного метра. Достоинствами металлополимерных (металлопластиковых) труб являются отсутствие коррозии, устойчивость к зарастанию, воздействию агрессивных строительных смесей, прочность, гладкая внутренняя поверхность, удобная транспортировка, технологичный, экономичный монтаж, непроницаемость для молекул газов, относительно небольшое тепловое линейное удлинение.

Металлопластиковые трубы VALTEC массово используются при монтаже систем водоснабжения, отопления, охлаждения зданий, транспортировки различных технологических сред, включая пищевые.
Сшивка полиэтилена внутреннего, наружного слоев предлагаемых металлополимерных труб производится органосиланидным способом (PEX-b). Внутренний (рабочий) слой имеет степень сшивки 65 %, наружный (защитный) слой PEX имеет степень сшивки 55 %. Такое конструктивное решение позволяет сделать трубу более гибкой. Металлическая прослойка сваривается встык из чисто алюминиевой фольги толщиной 0,25–0,4 мм (для разных типоразмеров). Алюминий среднего слоя сваривается TIG-методом, при этом прочность сварного шва превышает прочность самого алюминиевого слоя. Прочность клеевого соединения слоев составляет 70 Н /10 мм, при нормативе 50 Н /10 мм. Многократные перепады температуры не вызовут расслоения металлополимера.

Металлопластиковые трубы VALTEC PEX-AL-PEX могут применяться в радиаторном отоплении (5-й класс эксплуатации, ГОСТ 32415-2013). Соблюдение паспортных условий эксплуатации гарантирует 50-летний срок службы изделия.

Гарантийный срок на трубы VALTEC PEX-AL-PEX составляет 10 лет. Качественное сырье, контроль на всех стадиях изготовления, грамотно сформированный ассортимент и приемлемая для всех групп потребителей цена – слагаемые популярности трубопроводных систем VALTEC. Ассортимент торговой марки включает в себя современные трубы, наиболее используемые для создания внутренних инженерных систем объектов индивидуального и массового строительства, – металлополимерные (металлопластиковые) трубы, трубы из сшитого полиэтилена и полипропиленовые трубы.

Надежность при эксплуатации в российских условиях, гигиеничность, долгий срок службы, универсальность и технологичность монтажа – лишь некоторые из достоинств труб VALTEC. При этом бренд предлагает не разрозненные компоненты, а продуманные и подогнанные системные решения для монтажа трубопроводов, включая фитинги, инструмент и расходные материалы.

Оптовым покупателям предоставляются скидки.

Труба напорная из сшитого полиэтилена с барьерным слоем EVOH, тпи PE-Xa 16(2.2) бухта 50 м VALTEC

Рабочий слой трубы изготовлен из полиэтилена PEX-а. Конструкция трубы включает в себя также наружный защитный слой из этиленвинилгликоля (EVOH). Наружный и внутренний слои связаны между собой прослойкой эластичного клея.

Монтаж труб PE-Xa/EVOH производится с помощью аксиальных фитингов серий VTm.400.G и VTm.400.BG, а также коллекторного фитинга VT.4410.NE.1622

Расчетный срок службы трубы – 50 лет. Форма поставки – отрезки длиной 100 и 200 метров в бухтах. Стоимость трубы указана за 1 погонный метр.

Соединитель надвижной 32(4,4) х 32(4,4), для ручного инструмента VALTEC VTm.403.G.003232

Пресс фитинг (VTm.231.N.261626)   Тройник 26х16х26  Редукционный  пресс VALTEC.

(VTm.231.N) Пресс-фитинг – тройник предназначен для соединения трех труб – металлопластиковых либо из сшитого полиэтилена. Корпус выполнен из сантехнической латуни марки CW617N, уплотнительные кольца штуцеров – из EPDM плотностью 1,22 г/см3, пресс-гильзы – из нержавеющей стали. Нейлоновая обойма выполняет функции фиксатора гильзы, направляющей для пресс-насадок и диэлектрической прокладки, прерывающей контакт между алюминием трубы и латунью корпуса. Конструкция пресс-фитингов VALTEC обеспечивает повышенную пропускную способность, надежность соединений, прочность и термостойкость. Монтаж фитинга производится пресс-инструментом с насадкой «ТН». Типоряд содержит равнопроходные и переходные пресс-тройники.

Пресс-соединители серии VTm.200

Пресс-соединители VTm.200 предназначены для создания неразъемных соединений трубопроводов из металлополимерных труб (PEX-AL-PEX, PEAL-PE,PE-AL-PEX,PE-AL-PERT и т.п.) , а также труб из сшитого полиэтилена PEX и полиэтилена повышенной термостойкости PERT, в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей. Соединители совместимы с металлополимерными трубами и полимерными трубами.

1. Корпус пресс-фитинга выполнен из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004).

2. На корпусе с помощью пластиковой обоймы-фиксатора закреплена пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014).

3. В проточках штуцера корпуса расположены два уплотнительных кольца из EPDM (этилен - пропиленового каучука.

4. Обойма-фиксатор выполняет функцию диэлектрической прокладки, предотвращая возникновение гальванической пары между алюминием и латунью.

5. Монтажный буртик на пластиковой обойме-фиксаторе служит для точной фиксации пресс – насадки инструмента на соединителе.

6. Монтажный раструб гильзы способствует легкому надеванию трубы на штуцер.

7.  Прямоугольные «окошки» пластикового фиксатора служат для контроля полноты надевания трубы на штуцер фитинга.

Указания по монтажу

• Система металлополимерных трубопроводов должна быть смонтирована так, чтобы фитинги не испытывали продольных и изгибающих нагрузок. Для этого в проекте должны быть указаны места установки подвижных и неподвижных опор, а также компенсаторов.

• При монтаже пресс-соединителей следует придерживаться следующего порядка: - подготовить конец трубы к монтажу (откалибровать и снять внутреннюю фаску); - надеть трубу на штуцер соединителя, не повредив уплотнительных колец; -надеть на соединитель пресс-насадку типа ТН ручного или электрического инструмента; - произвести опрессовку до смыкания губок пресс - насадки; -повернув инструмент на 30÷90º относительно первоначального положения, произвести повторную опрессовку;

• Монтаж металлополимерных трубопроводов следует вести в соответствии с указаниями СП 40-102-2000; СП 41-102-98 , СП 40-103-98 и СП 73.13330.2016, а также соблюдая рекомендации «Руководства по проектированию, монтажу и эксплуатации систем холодного, горячего водоснабжении и отопления с использованием металлополимерных труб Valtec» (НИИСантехники, 2015г.).

• Пресс-фитинги с переходом на трубную резьбу допускается присоединять к элементам трубопроводной системы с герметизацией резьбы лентой ФУМ или сантехнической полиамидной нитью.

• Фитинги VTm.281 и VTm.282 предназначены для подключения трубопровода к арматуре отопительных приборов, для чего следует предварительно отмерить требуемую длину трубки и отрезать излишек роликовым труборезом. Присоединение трубки к арматуре стандарта «евроконус» осуществляется с помощью обжимного соединителя VT.4430.

• Пресс-соединители допускается замоноличивать в строительные конструкции. Перед замоноличиванием соединителей необходимо произвести гидравлическое испытание смонтированной системы.

• Гидравлическое испытание производится статическим давлением, в 1,5 раз превышающим рабочее давление в системе (но не менее 6 бар). При проведении испытаний следует руководствоваться указаниями СП 73.13330.2016. Затяжку накидной гайки соединителей VTm.222 и VTm.263 следует производить с моментом, не превышающим 15 Нм.

• Переходные соединители VTm.282 подразделяются на «правые» (индекс «R») и «левые» (индекс «L»). У «правого» соединителя, если смотреть по направлению потока от Дн20 к Дн16, трубка изогнута на 45° вправо, а у «левого» - влево.

• Допускается проворот трубы относительно опрессованного фитинга.

• Пресс - соединители должны эксплуатироваться при температуре и давлении, изложенных в таблице технических характеристик.

• Не допускается эксплуатировать соединители без уплотнительных колец.

• При использовании соединителей на трубопроводах, транспортирующих жидкие углеводороды, уплотнительные кольца из EPDM должны быть заменены на кольца из NBR, HNBR или FPM (витона).

• Смонтированные пресс-соединения не требуют дополнительного обслуживания.

Условия хранения и гарантия

• Изделия должны храниться в упаковке предприятия –изготовителя по условиям хранения 3 по ГОСТ 15150-69. 8.2.Транспортировка изделий должна осуществляться в соответствии с условиями 5 по ГОСТ 15150-69.

• Утилизация изделия (переплавка, захоронение, перепродажа) производится в порядке, установленном Законами РФ от 04 мая 1999 г. № 96-Ф3 "Об охране атмосферного воздуха" (с изменениями и дополнениями), от 24 июня 1998 г. № 89-ФЗ (с изменениями и дополнениями) "Об отходах производства и потребления", от 10 января 2002 № 7-ФЗ « Об охране окружающей среды» (с изменениями и дополнениями), а также другими российскими и региональными нормами, актами, правилами, распоряжениями и пр., принятыми во использование указанных законов.

• Изготовитель гарантирует соответствие изделий требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.

• Гарантия распространяется на все дефекты, возникшие по вине завода - изготовителя.

• Гарантия не распространяется на дефекты, возникшие в случаях: - нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия; - ненадлежащей транспортировки и погрузо-разгрузочных работ; - наличия следов воздействия веществ, агрессивных к материалам изделия; - наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами; - повреждений, вызванных неправильными действиями потребителя; - наличия следов постороннего вмешательства в конструкцию изделия.

• Изготовитель оставляет за собой право вносить в конструкцию изделия изменения, не влияющие на заявленные технические характеристики

• Претензии к качеству товара могут быть предъявлены в течение гарантийного срока.

• Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно. Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра.

• Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются.

• В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем.

• Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными.

Гарантийный срок - Десять лет (сто двадцать месяцев) с даты продажи конечному потребителю

Фитинг пресс для металлопластиковой трубы Угол 16 x 1/2" Наружнаяя резьба TeRma

Монтаж металлопластиковых трубопроводов выполняется с помощью особых соединительных элементов-пресс фитингов. В процессе сборки водопроводов и систем отопления используют пресс фитинги для металлопластиковых труб TERMA. Они имеют ряд особых преимуществ перед другими видами соединений:

-Установка пресс-фитинга занимает меньше времени, чем монтаж фитинга компрессионного.

- Соединения при помощи пресс-фитингов TERMA получатся долговечными и прочными. Контролировать их в процессе эксплуатации трубопровода нет необходимости.

-Если планируется скрыть водопровод в стяжке пола или в стене, необходимо использовать соединения при помощи пресс-фитингов, так как соединения припомощи компрессионных муфт менее надежны.

-При монтаже нет необходимости использовать герметик либо смазку. Герметичность обеспечивается деформацией стальной втулки.

Любые пресс-фитинги имеют общий принцип устройства и состоят из следующих элементов:

1.    Корпус

2.    Гильза-основной элемент фитинга – выполнена из нержавеющей стали. Именно на поверхности гильзы сжимаются колодки клещей при установке фитинга. После того, как гильза будет сжата, она не имеет возможности вернутся в прежнюю форму ни после выполнения монтажа, ни спустя годы эксплуатации.

3.    Клипса в виде колечка, выполнена из эластичного материал, служит для соединения корпуса с гильзой. Кроме того, это кольцо выполняет функцию прокладки, которая защищает выполненное соединение от распространения гальванических токов.

ДЛЯ ВЫПОЛНЕНИЯ СОЕДИНЕНИЯ ПРЕСС ФИТИГОВ TERMA С МЕТАЛЛОПЛАСТИКОВОЙ ТРУБОЙ ПОТРЕБУЮТСЯ СЛЕДУЮЩИЕ МАТЕРИАЛЫ И ИНСТРУМЕНТЫ:

Пресс-фитинги TERMA; Трубы металлопластиковые; Труборез; Калибратор для труб; Фаскосниматель; Пресс инструмент для выполнения обжима – ручной или гидравлический стандарта “TH”

Технические характеристики пресс фитингов для металлопластиковых систем TERMA

Материал корпуса: горячепрессованная латунь CW617N (ЛС59-1). Выпускаются никелированным, хромированным покрытием.

Материал обжимной гильзы: нержавеющая сталь AISI-304, ГОСТ 5632-72

Материал диэлектрического кольца: фторопласт (PTFE), ГОСТ 1007-80

Материал уплотнительного кольца: EPDM, ГОСТ 5496-78

Допустимый диапазон температур рабочей среды от +5⁰С до +95⁰С.

Максимальное рабочее давление для водопроводов ХВС-25 бар.

Максимальное рабочее давление для водопроводов ГВС-10 бар.

Фитинг пресс для металлопластиковой трубы Гильза 26 TeRma (TRm)

Монтаж металлопластиковых трубопроводов выполняется с помощью особых соединительных элементов-пресс фитингов. В процессе сборки водопроводов и систем отопления используют пресс фитинги для металлопластиковых труб TERMA. Они имеют ряд особых преимуществ перед другими видами соединений:

-Установка пресс-фитинга занимает меньше времени, чем монтаж фитинга компрессионного.

- Соединения при помощи пресс-фитингов TERMA получатся долговечными и прочными. Контролировать их в процессе эксплуатации трубопровода нет необходимости.

-Если планируется скрыть водопровод в стяжке пола или в стене, необходимо использовать соединения при помощи пресс-фитингов, так как соединения припомощи компрессионных муфт менее надежны.

-При монтаже нет необходимости использовать герметик либо смазку. Герметичность обеспечивается деформацией стальной втулки.

Любые пресс-фитинги имеют общий принцип устройства и состоят из следующих элементов:

1.    Корпус

2.    Гильза-основной элемент фитинга – выполнена из нержавеющей стали. Именно на поверхности гильзы сжимаются колодки клещей при установке фитинга. После того, как гильза будет сжата, она не имеет возможности вернутся в прежнюю форму ни после выполнения монтажа, ни спустя годы эксплуатации.

3.    Клипса в виде колечка, выполнена из эластичного материал, служит для соединения корпуса с гильзой. Кроме того, это кольцо выполняет функцию прокладки, которая защищает выполненное соединение от распространения гальванических токов.

ДЛЯ ВЫПОЛНЕНИЯ СОЕДИНЕНИЯ ПРЕСС ФИТИГОВ TERMA С МЕТАЛЛОПЛАСТИКОВОЙ ТРУБОЙ ПОТРЕБУЮТСЯ СЛЕДУЮЩИЕ МАТЕРИАЛЫ И ИНСТРУМЕНТЫ:

Пресс-фитинги TERMA; Трубы металлопластиковые; Труборез; Калибратор для труб; Фаскосниматель; Пресс инструмент для выполнения обжима – ручной или гидравлический стандарта “TH”

Технические характеристики пресс фитингов для металлопластиковых систем TERMA

Материал корпуса: горячепрессованная латунь CW617N (ЛС59-1). Выпускаются никелированным, хромированным покрытием.

Материал обжимной гильзы: нержавеющая сталь AISI-304, ГОСТ 5632-72

Материал диэлектрического кольца: фторопласт (PTFE), ГОСТ 1007-80

Материал уплотнительного кольца: EPDM, ГОСТ 5496-78

Допустимый диапазон температур рабочей среды от +5⁰С до +95⁰С.

Максимальное рабочее давление для водопроводов ХВС-25 бар.

Максимальное рабочее давление для водопроводов ГВС-10 бар.

TECEflex Соединение прямое с внутренней резьбой, 40 х 1,1/2", бронза 705108

PE-RT Труба 16 х 2,2 Траб. 70° однослойная белая (класс 5) ХВС, ГВС, теплые полы (бухта 600мп)

Фитинг аксиальный – Тройник надвижной 20(2,8)x20(2,8)х20(2,8) VALTEC VTm.431.BG.202020
