Обжимные фитинги

Крестовина обжимная 16 UNI-FITT 676N6666

Соединитель НАР.р 20 х 3/4" обжимной UNI-FITT 662N7300

Соединитель НАР.р 16 х 1/2" обжимной UNI-FITT 662N6200

Переход коллекторный 16*3/4"(18) (евроконус) Tiemme 1440002 / 1636N162005

Водорозетка 16*3/4" (обжим) Tiemme 1600096 / 1606N001605

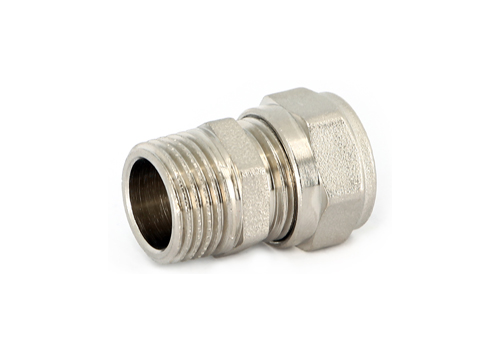

Фитинг Соединитель обжимной с переходом на нар. р. 32х1" VTm.301.N.003206 VALTEC

(VTm.301.N) Прямой латунный никелированный фитинг для соединения металлополимерной трубы и компонента системы с резьбовым подключением. Резьба фитинга – наружная трубная по ГОСТу 6357

Назначение и область применения обжимных фитингов Валтек.

         Соединители обжимные серии VTm.300 предназначены для создания разъемных обжимных соединений трубопроводов из металлополимерных труб (PEX-AL-PEX, PE-AL-PE, PEX-AL-PE, PERT-AL-PE и пр.) в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей. Корпус фитинга выполнен из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527). В проточках штуцера корпуса расположены два уплотнительных кольца из EPDM (этилен - пропиленового каучука). Диэлектрическая шайба из PTFE (тефлона) предотвращает возникновение гальванической пары между алюминием металлополимерной трубы и латунью, а также делает трубопровод в целом неэлектропроводным. Труба закрепляется на соединителе с помощью обжимного разрезного латунного (CW 614N) кольца, которое обжимает трубу при взаимодействии конусных поверхностей гайки и кольца.

         Монтажная площадка соединителя с утопленными маркировочными литерами позволяет монтировать фитинг с помощью гаечного ключа. Ограничительный буртик на фитингах, имеющих наружную резьбу, предотвращает сползание уплотнительного материала при монтаже. Поскольку обжимные соединения относятся к разборным, замоноличивание их в строительные конструкции не допускается. При соединении фитингов с переходом на трубную резьбу к стальному трубопроводу, длина резьбы на стальной трубе не должна быть менее 20мм. В противном случае возможно повреждение корпуса латунного соединителя из-за расклинивания при сбеге резьбы на трубе.

         Система металлополимерных трубопроводов должна быть смонтирована так, чтобы фитинги не испытывали продольных и изгибающих нагрузок. Для этого в проекте должны быть указаны места установки подвижных и неподвижных опор, а также компенсаторов. Монтаж металлополимерных трубопроводов следует вести в соответствии с указаниями СП 40-102-2000; СП 41-102-98 , СП 40-103-98 и СП 73.13330.2012, а также соблюдая требования «Руководства по проектированию, монтажу и эксплуатации систем холодного, горячего водоснабжении и отопления с использованием металлополимерных труб Valtec» (НИИСантехники, 2015г.). Фитинги с переходом на трубную резьбу допускается присоединять к элементам трубопроводной системы с герметизацией резьбы лентой ФУМ или сантехнической полиамидной нитью.

Технические характеристики фитинга VALTEC.

• Номинальное давление, PN бар 25
• Рабочее давление PN бар 10
• Максимальная температура рабочей среды ºС 115
• Аварийная температура рабочей среды ºС 130
• Классы эксплуатации 1;2;4;5;ХВ
• Минимальная температура рабочей среды ºС -30
• Тип резьбы на переходных соединителях трубная, по ГОСТ 6357, класс точности «В»
• Диапазон наружных диаметров Dн соединяемых труб мм 16÷32
• Средний полный срок службы лет 50

Указания по эксплуатации и техническому обслуживанию обжимных фитингов.

          Соединители должны эксплуатироваться при температуре и давлении, изложенных в таблице технических характеристик. Не допускается эксплуатировать соединители без диэлектрических прокладок и уплотнительных колец. При использовании соединителей на трубопроводах, транспортирующих жидкие углеводороды, уплотнительные кольца из EPDM должны быть заменены на кольца из NBR,HNBR или FPM (витона). После проведения гидравлического испытания системы трубопроводов с обжимными соединителями, а также после первых пяти часов эксплуатации систем с температурой транспортируемой среды свыше 50ºС, следует проверить, не произошло ли ослабление затяжки накидных гаек. В случае необходимости накидные гайки необходимо дотянуть.

Проверка затяжки фитингов должна осуществляться в следующих случаях:

1. на всех системах – не реже 1 раза в год
2. на системах отопления – перед началом отопительного сезона
3. на системах ГВС – после летнего отключения горячего водоснабжения
4. в случаях аварийного превышения предельно допустимых характеристик системы ( давление, температура)
5. в случаях непредвиденных механических воздействий на металлополимерный трубопровод.

Гарантийные обязательства на фитинги VALTEC серии VTm.300.

        Изготовитель гарантирует соответствие изделий требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации. Гарантия распространяется на все дефекты, возникшие по вине завода - изготовителя. Гарантия не распространяется на дефекты, возникшие в случаях: - нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия; - ненадлежащей транспортировки и погрузо-разгрузочных работ; - наличия следов воздействия веществ, агрессивных к материалам изделия; - наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами; - повреждений, вызванных неправильными действиями потребителя; - наличия следов постороннего вмешательства в конструкцию изделия. Изготовитель оставляет за собой право вносить в Условия гарантийного обслуживания Претензии к качеству товара могут быть предъявлены в течение гарантийного срока. Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно. Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра. Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются. В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем. Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными.

Гарантийный срок - Десять лет (сто двадцать месяцев) с даты продажи конечному потребителю

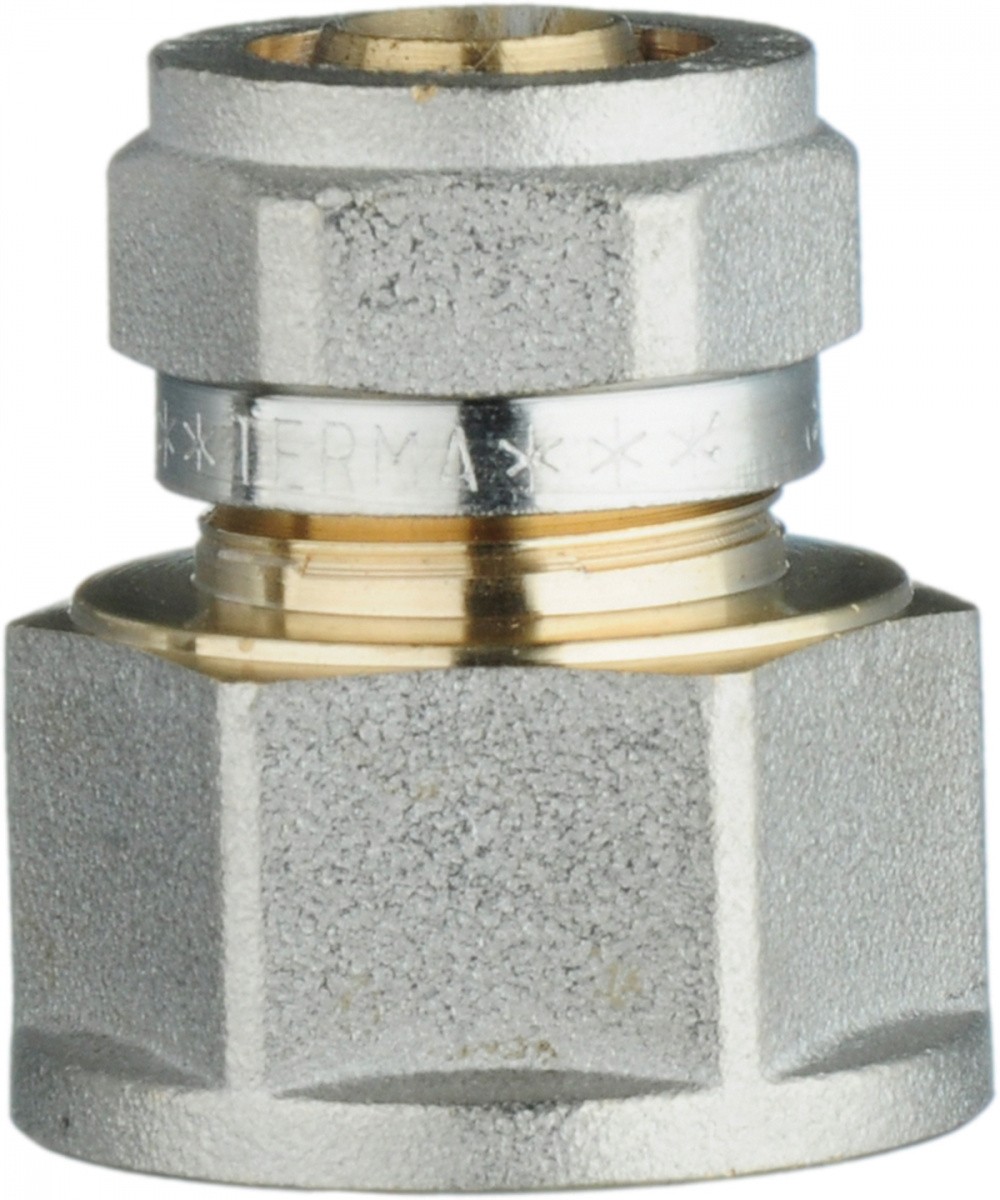

Фитинг соединитель обжимной с переходом на вн. р. 32х1" VTm.302.N.003206 VALTEC

(VTm.302.N) Прямой латунный никелированный фитинг для соединения металлополимерной трубы и компонента системы с резьбовым подключением. Резьба фитинга – внутренняя трубная по ГОСТу 6357

Назначение и область применения обжимных фитингов Валтек.

         Соединители обжимные серии VTm.300 предназначены для создания разъемных обжимных соединений трубопроводов из металлополимерных труб (PEX-AL-PEX, PE-AL-PE, PEX-AL-PE, PERT-AL-PE и пр.) в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей. Корпус фитинга выполнен из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527). В проточках штуцера корпуса расположены два уплотнительных кольца из EPDM (этилен - пропиленового каучука). Диэлектрическая шайба из PTFE (тефлона) предотвращает возникновение гальванической пары между алюминием металлополимерной трубы и латунью, а также делает трубопровод в целом неэлектропроводным. Труба закрепляется на соединителе с помощью обжимного разрезного латунного (CW 614N) кольца, которое обжимает трубу при взаимодействии конусных поверхностей гайки и кольца.

         Монтажная площадка соединителя с утопленными маркировочными литерами позволяет монтировать фитинг с помощью гаечного ключа. Ограничительный буртик на фитингах, имеющих наружную резьбу, предотвращает сползание уплотнительного материала при монтаже. Поскольку обжимные соединения относятся к разборным, замоноличивание их в строительные конструкции не допускается. При соединении фитингов с переходом на трубную резьбу к стальному трубопроводу, длина резьбы на стальной трубе не должна быть менее 20мм. В противном случае возможно повреждение корпуса латунного соединителя из-за расклинивания при сбеге резьбы на трубе.

         Система металлополимерных трубопроводов должна быть смонтирована так, чтобы фитинги не испытывали продольных и изгибающих нагрузок. Для этого в проекте должны быть указаны места установки подвижных и неподвижных опор, а также компенсаторов. Монтаж металлополимерных трубопроводов следует вести в соответствии с указаниями СП 40-102-2000; СП 41-102-98 , СП 40-103-98 и СП 73.13330.2012, а также соблюдая требования «Руководства по проектированию, монтажу и эксплуатации систем холодного, горячего водоснабжении и отопления с использованием металлополимерных труб Valtec» (НИИСантехники, 2015г.). Фитинги с переходом на трубную резьбу допускается присоединять к элементам трубопроводной системы с герметизацией резьбы лентой ФУМ или сантехнической полиамидной нитью.

Технические характеристики фитинга VALTEC.

• Номинальное давление, PN бар 25
• Рабочее давление PN бар 10
• Максимальная температура рабочей среды ºС 115
• Аварийная температура рабочей среды ºС 130
• Классы эксплуатации 1;2;4;5;ХВ
• Минимальная температура рабочей среды ºС -30
• Тип резьбы на переходных соединителях трубная, по ГОСТ 6357, класс точности «В»
• Диапазон наружных диаметров Dн соединяемых труб мм 16÷32
• Средний полный срок службы лет 50

Указания по эксплуатации и техническому обслуживанию обжимных фитингов.

          Соединители должны эксплуатироваться при температуре и давлении, изложенных в таблице технических характеристик. Не допускается эксплуатировать соединители без диэлектрических прокладок и уплотнительных колец. При использовании соединителей на трубопроводах, транспортирующих жидкие углеводороды, уплотнительные кольца из EPDM должны быть заменены на кольца из NBR,HNBR или FPM (витона). После проведения гидравлического испытания системы трубопроводов с обжимными соединителями, а также после первых пяти часов эксплуатации систем с температурой транспортируемой среды свыше 50ºС, следует проверить, не произошло ли ослабление затяжки накидных гаек. В случае необходимости накидные гайки необходимо дотянуть.

Проверка затяжки фитингов должна осуществляться в следующих случаях:

1. на всех системах – не реже 1 раза в год
2. на системах отопления – перед началом отопительного сезона
3. на системах ГВС – после летнего отключения горячего водоснабжения
4. в случаях аварийного превышения предельно допустимых характеристик системы ( давление, температура)
5. в случаях непредвиденных механических воздействий на металлополимерный трубопровод.

Гарантийные обязательства на фитинги VALTEC серии VTm.300.

        Изготовитель гарантирует соответствие изделий требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации. Гарантия распространяется на все дефекты, возникшие по вине завода - изготовителя. Гарантия не распространяется на дефекты, возникшие в случаях: - нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия; - ненадлежащей транспортировки и погрузо-разгрузочных работ; - наличия следов воздействия веществ, агрессивных к материалам изделия; - наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами; - повреждений, вызванных неправильными действиями потребителя; - наличия следов постороннего вмешательства в конструкцию изделия. Изготовитель оставляет за собой право вносить в Условия гарантийного обслуживания Претензии к качеству товара могут быть предъявлены в течение гарантийного срока. Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно. Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра. Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются. В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем. Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными.

Гарантийный срок - Десять лет (сто двадцать месяцев) с даты продажи конечному потребителю

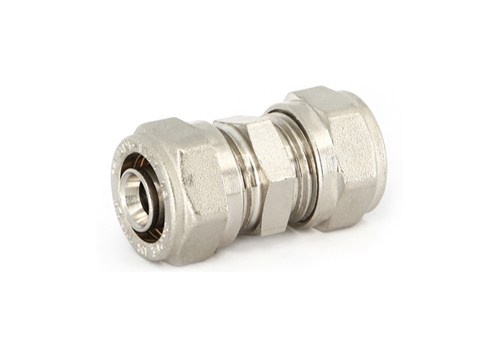

Фитинг Соединитель обжимной 26х20 VTm.303.N.002620 VALTEC

(VTm.303.N) Прямой латунный никелированный фитинг для соединения металлополимерных труб. Имеются равнопроходные модели и модели с переходом на другой диаметр.

Назначение и область применения обжимных фитингов Валтек.

         Соединители обжимные серии VTm.300 предназначены для создания разъемных обжимных соединений трубопроводов из металлополимерных труб (PEX-AL-PEX, PE-AL-PE, PEX-AL-PE, PERT-AL-PE и пр.) в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей. Корпус фитинга выполнен из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527). В проточках штуцера корпуса расположены два уплотнительных кольца из EPDM (этилен - пропиленового каучука). Диэлектрическая шайба из PTFE (тефлона) предотвращает возникновение гальванической пары между алюминием металлополимерной трубы и латунью, а также делает трубопровод в целом неэлектропроводным. Труба закрепляется на соединителе с помощью обжимного разрезного латунного (CW 614N) кольца, которое обжимает трубу при взаимодействии конусных поверхностей гайки и кольца.

         Монтажная площадка соединителя с утопленными маркировочными литерами позволяет монтировать фитинг с помощью гаечного ключа. Ограничительный буртик на фитингах, имеющих наружную резьбу, предотвращает сползание уплотнительного материала при монтаже. Поскольку обжимные соединения относятся к разборным, замоноличивание их в строительные конструкции не допускается. При соединении фитингов с переходом на трубную резьбу к стальному трубопроводу, длина резьбы на стальной трубе не должна быть менее 20мм. В противном случае возможно повреждение корпуса латунного соединителя из-за расклинивания при сбеге резьбы на трубе.

         Система металлополимерных трубопроводов должна быть смонтирована так, чтобы фитинги не испытывали продольных и изгибающих нагрузок. Для этого в проекте должны быть указаны места установки подвижных и неподвижных опор, а также компенсаторов. Монтаж металлополимерных трубопроводов следует вести в соответствии с указаниями СП 40-102-2000; СП 41-102-98 , СП 40-103-98 и СП 73.13330.2012, а также соблюдая требования «Руководства по проектированию, монтажу и эксплуатации систем холодного, горячего водоснабжении и отопления с использованием металлополимерных труб Valtec» (НИИСантехники, 2015г.). Фитинги с переходом на трубную резьбу допускается присоединять к элементам трубопроводной системы с герметизацией резьбы лентой ФУМ или сантехнической полиамидной нитью.

Технические характеристики фитинга VALTEC.

• Номинальное давление, PN бар 25
• Рабочее давление PN бар 10
• Максимальная температура рабочей среды ºС 115
• Аварийная температура рабочей среды ºС 130
• Классы эксплуатации 1;2;4;5;ХВ
• Минимальная температура рабочей среды ºС -30
• Тип резьбы на переходных соединителях трубная, по ГОСТ 6357, класс точности «В»
• Диапазон наружных диаметров Dн соединяемых труб мм 16÷32
• Средний полный срок службы лет 50

Указания по эксплуатации и техническому обслуживанию обжимных фитингов.

          Соединители должны эксплуатироваться при температуре и давлении, изложенных в таблице технических характеристик. Не допускается эксплуатировать соединители без диэлектрических прокладок и уплотнительных колец. При использовании соединителей на трубопроводах, транспортирующих жидкие углеводороды, уплотнительные кольца из EPDM должны быть заменены на кольца из NBR,HNBR или FPM (витона). После проведения гидравлического испытания системы трубопроводов с обжимными соединителями, а также после первых пяти часов эксплуатации систем с температурой транспортируемой среды свыше 50ºС, следует проверить, не произошло ли ослабление затяжки накидных гаек. В случае необходимости накидные гайки необходимо дотянуть.

Проверка затяжки фитингов должна осуществляться в следующих случаях:

1. на всех системах – не реже 1 раза в год
2. на системах отопления – перед началом отопительного сезона
3. на системах ГВС – после летнего отключения горячего водоснабжения
4. в случаях аварийного превышения предельно допустимых характеристик системы ( давление, температура)
5. в случаях непредвиденных механических воздействий на металлополимерный трубопровод.

Гарантийные обязательства на фитинги VALTEC серии VTm.300.

        Изготовитель гарантирует соответствие изделий требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации. Гарантия распространяется на все дефекты, возникшие по вине завода - изготовителя. Гарантия не распространяется на дефекты, возникшие в случаях: - нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия; - ненадлежащей транспортировки и погрузо-разгрузочных работ; - наличия следов воздействия веществ, агрессивных к материалам изделия; - наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами; - повреждений, вызванных неправильными действиями потребителя; - наличия следов постороннего вмешательства в конструкцию изделия. Изготовитель оставляет за собой право вносить в Условия гарантийного обслуживания Претензии к качеству товара могут быть предъявлены в течение гарантийного срока. Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно. Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра. Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются. В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем. Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными.

Гарантийный срок - Десять лет (сто двадцать месяцев) с даты продажи конечному потребителю

Водорозетка обжимная проходная 16х1/2" внутренняя резьба VTm.334.N.160416 VALTEC

(VTm.334.N) Латунный никелированный угловой тройник с креплением (проходная водорозетка) для соединения металлопластиковой трубы с компонентом системы, имеющим резьбовое подключение. Резьба фитинга – внутренняя трубная по ГОСТу 6357.

Назначение и область применения обжимных фитингов Валтек.

         Соединители обжимные серии VTm.300 предназначены для создания разъемных обжимных соединений трубопроводов из металлополимерных труб (PEX-AL-PEX, PE-AL-PE, PEX-AL-PE, PERT-AL-PE и пр.) в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей. Корпус фитинга выполнен из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527). В проточках штуцера корпуса расположены два уплотнительных кольца из EPDM (этилен - пропиленового каучука). Диэлектрическая шайба из PTFE (тефлона) предотвращает возникновение гальванической пары между алюминием металлополимерной трубы и латунью, а также делает трубопровод в целом неэлектропроводным. Труба закрепляется на соединителе с помощью обжимного разрезного латунного (CW 614N) кольца, которое обжимает трубу при взаимодействии конусных поверхностей гайки и кольца.

         Монтажная площадка соединителя с утопленными маркировочными литерами позволяет монтировать фитинг с помощью гаечного ключа. Ограничительный буртик на фитингах, имеющих наружную резьбу, предотвращает сползание уплотнительного материала при монтаже. Поскольку обжимные соединения относятся к разборным, замоноличивание их в строительные конструкции не допускается. При соединении фитингов с переходом на трубную резьбу к стальному трубопроводу, длина резьбы на стальной трубе не должна быть менее 20мм. В противном случае возможно повреждение корпуса латунного соединителя из-за расклинивания при сбеге резьбы на трубе.

         Система металлополимерных трубопроводов должна быть смонтирована так, чтобы фитинги не испытывали продольных и изгибающих нагрузок. Для этого в проекте должны быть указаны места установки подвижных и неподвижных опор, а также компенсаторов. Монтаж металлополимерных трубопроводов следует вести в соответствии с указаниями СП 40-102-2000; СП 41-102-98 , СП 40-103-98 и СП 73.13330.2012, а также соблюдая требования «Руководства по проектированию, монтажу и эксплуатации систем холодного, горячего водоснабжении и отопления с использованием металлополимерных труб Valtec» (НИИСантехники, 2015г.). Фитинги с переходом на трубную резьбу допускается присоединять к элементам трубопроводной системы с герметизацией резьбы лентой ФУМ или сантехнической полиамидной нитью.

Технические характеристики фитинга VALTEC.

• Номинальное давление, PN бар 25
• Рабочее давление PN бар 10
• Максимальная температура рабочей среды ºС 115
• Аварийная температура рабочей среды ºС 130
• Классы эксплуатации 1;2;4;5;ХВ
• Минимальная температура рабочей среды ºС -30
• Тип резьбы на переходных соединителях трубная, по ГОСТ 6357, класс точности «В»
• Диапазон наружных диаметров Dн соединяемых труб мм 16÷32
• Средний полный срок службы лет 50

Указания по эксплуатации и техническому обслуживанию обжимных фитингов.

          Соединители должны эксплуатироваться при температуре и давлении, изложенных в таблице технических характеристик. Не допускается эксплуатировать соединители без диэлектрических прокладок и уплотнительных колец. При использовании соединителей на трубопроводах, транспортирующих жидкие углеводороды, уплотнительные кольца из EPDM должны быть заменены на кольца из NBR,HNBR или FPM (витона). После проведения гидравлического испытания системы трубопроводов с обжимными соединителями, а также после первых пяти часов эксплуатации систем с температурой транспортируемой среды свыше 50ºС, следует проверить, не произошло ли ослабление затяжки накидных гаек. В случае необходимости накидные гайки необходимо дотянуть.

Проверка затяжки фитингов должна осуществляться в следующих случаях:

1. на всех системах – не реже 1 раза в год
2. на системах отопления – перед началом отопительного сезона
3. на системах ГВС – после летнего отключения горячего водоснабжения
4. в случаях аварийного превышения предельно допустимых характеристик системы ( давление, температура)
5. в случаях непредвиденных механических воздействий на металлополимерный трубопровод.

Гарантийные обязательства на фитинги VALTEC серии VTm.300.

        Изготовитель гарантирует соответствие изделий требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации. Гарантия распространяется на все дефекты, возникшие по вине завода - изготовителя. Гарантия не распространяется на дефекты, возникшие в случаях: - нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия; - ненадлежащей транспортировки и погрузо-разгрузочных работ; - наличия следов воздействия веществ, агрессивных к материалам изделия; - наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами; - повреждений, вызванных неправильными действиями потребителя; - наличия следов постороннего вмешательства в конструкцию изделия. Изготовитель оставляет за собой право вносить в Условия гарантийного обслуживания Претензии к качеству товара могут быть предъявлены в течение гарантийного срока. Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно. Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра. Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются. В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем. Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными.

Гарантийный срок - Десять лет (сто двадцать месяцев) с даты продажи конечному потребителю

Фитинг водорозетка обжимная 20х1/2" внутренняя резьба VTm.354.N.002004 VALTEC

(VTm.354.N) Обжимной фитинг – угольник с креплением и переходом на внутреннюю резьбу для металлопластиковых (металлополимерных) трубопроводов. Резьба фитинга – внутренняя трубная по ГОСТу 6357.

Назначение и область применения обжимных фитингов Валтек.

         Соединители обжимные серии VTm.300 предназначены для создания разъемных обжимных соединений трубопроводов из металлополимерных труб (PEX-AL-PEX, PE-AL-PE, PEX-AL-PE, PERT-AL-PE и пр.) в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей. Корпус фитинга выполнен из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527). В проточках штуцера корпуса расположены два уплотнительных кольца из EPDM (этилен - пропиленового каучука). Диэлектрическая шайба из PTFE (тефлона) предотвращает возникновение гальванической пары между алюминием металлополимерной трубы и латунью, а также делает трубопровод в целом неэлектропроводным. Труба закрепляется на соединителе с помощью обжимного разрезного латунного (CW 614N) кольца, которое обжимает трубу при взаимодействии конусных поверхностей гайки и кольца.

         Монтажная площадка соединителя с утопленными маркировочными литерами позволяет монтировать фитинг с помощью гаечного ключа. Ограничительный буртик на фитингах, имеющих наружную резьбу, предотвращает сползание уплотнительного материала при монтаже. Поскольку обжимные соединения относятся к разборным, замоноличивание их в строительные конструкции не допускается. При соединении фитингов с переходом на трубную резьбу к стальному трубопроводу, длина резьбы на стальной трубе не должна быть менее 20мм. В противном случае возможно повреждение корпуса латунного соединителя из-за расклинивания при сбеге резьбы на трубе.

         Система металлополимерных трубопроводов должна быть смонтирована так, чтобы фитинги не испытывали продольных и изгибающих нагрузок. Для этого в проекте должны быть указаны места установки подвижных и неподвижных опор, а также компенсаторов. Монтаж металлополимерных трубопроводов следует вести в соответствии с указаниями СП 40-102-2000; СП 41-102-98 , СП 40-103-98 и СП 73.13330.2012, а также соблюдая требования «Руководства по проектированию, монтажу и эксплуатации систем холодного, горячего водоснабжении и отопления с использованием металлополимерных труб Valtec» (НИИСантехники, 2015г.). Фитинги с переходом на трубную резьбу допускается присоединять к элементам трубопроводной системы с герметизацией резьбы лентой ФУМ или сантехнической полиамидной нитью.

Технические характеристики фитинга VALTEC.

• Номинальное давление, PN бар 25
• Рабочее давление PN бар 10
• Максимальная температура рабочей среды ºС 115
• Аварийная температура рабочей среды ºС 130
• Классы эксплуатации 1;2;4;5;ХВ
• Минимальная температура рабочей среды ºС -30
• Тип резьбы на переходных соединителях трубная, по ГОСТ 6357, класс точности «В»
• Диапазон наружных диаметров Dн соединяемых труб мм 16÷32
• Средний полный срок службы лет 50

Указания по эксплуатации и техническому обслуживанию обжимных фитингов.

          Соединители должны эксплуатироваться при температуре и давлении, изложенных в таблице технических характеристик. Не допускается эксплуатировать соединители без диэлектрических прокладок и уплотнительных колец. При использовании соединителей на трубопроводах, транспортирующих жидкие углеводороды, уплотнительные кольца из EPDM должны быть заменены на кольца из NBR,HNBR или FPM (витона). После проведения гидравлического испытания системы трубопроводов с обжимными соединителями, а также после первых пяти часов эксплуатации систем с температурой транспортируемой среды свыше 50ºС, следует проверить, не произошло ли ослабление затяжки накидных гаек. В случае необходимости накидные гайки необходимо дотянуть.

Проверка затяжки фитингов должна осуществляться в следующих случаях:

1. на всех системах – не реже 1 раза в год
2. на системах отопления – перед началом отопительного сезона
3. на системах ГВС – после летнего отключения горячего водоснабжения
4. в случаях аварийного превышения предельно допустимых характеристик системы ( давление, температура)
5. в случаях непредвиденных механических воздействий на металлополимерный трубопровод.

Гарантийные обязательства на фитинги VALTEC серии VTm.300.

        Изготовитель гарантирует соответствие изделий требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации. Гарантия распространяется на все дефекты, возникшие по вине завода - изготовителя. Гарантия не распространяется на дефекты, возникшие в случаях: - нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия; - ненадлежащей транспортировки и погрузо-разгрузочных работ; - наличия следов воздействия веществ, агрессивных к материалам изделия; - наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами; - повреждений, вызванных неправильными действиями потребителя; - наличия следов постороннего вмешательства в конструкцию изделия. Изготовитель оставляет за собой право вносить в Условия гарантийного обслуживания Претензии к качеству товара могут быть предъявлены в течение гарантийного срока. Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно. Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра. Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются. В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем. Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными.

Гарантийный срок - Десять лет (сто двадцать месяцев) с даты продажи конечному потребителю

Водорозетка STOUT 1/2"х20 SFS-0008-001220

Соединение прямое 16*1/2"В (обжим) Tiemme 1600004 / 1602N001604

Фитинг тройник обжимной 16х20х16 VTm.331.N.162016 VALTEC

(VTm.331.N) Фитинг обжимной – тройник латунный никелированный для соединения металлопластиковых (металлополимерных) труб. Имеются равнопроходные и переходные модели

Назначение и область применения обжимных фитингов Валтек.

         Соединители обжимные серии VTm.300 предназначены для создания разъемных обжимных соединений трубопроводов из металлополимерных труб (PEX-AL-PEX, PE-AL-PE, PEX-AL-PE, PERT-AL-PE и пр.) в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей. Корпус фитинга выполнен из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527). В проточках штуцера корпуса расположены два уплотнительных кольца из EPDM (этилен - пропиленового каучука). Диэлектрическая шайба из PTFE (тефлона) предотвращает возникновение гальванической пары между алюминием металлополимерной трубы и латунью, а также делает трубопровод в целом неэлектропроводным. Труба закрепляется на соединителе с помощью обжимного разрезного латунного (CW 614N) кольца, которое обжимает трубу при взаимодействии конусных поверхностей гайки и кольца.

         Монтажная площадка соединителя с утопленными маркировочными литерами позволяет монтировать фитинг с помощью гаечного ключа. Ограничительный буртик на фитингах, имеющих наружную резьбу, предотвращает сползание уплотнительного материала при монтаже. Поскольку обжимные соединения относятся к разборным, замоноличивание их в строительные конструкции не допускается. При соединении фитингов с переходом на трубную резьбу к стальному трубопроводу, длина резьбы на стальной трубе не должна быть менее 20мм. В противном случае возможно повреждение корпуса латунного соединителя из-за расклинивания при сбеге резьбы на трубе.

         Система металлополимерных трубопроводов должна быть смонтирована так, чтобы фитинги не испытывали продольных и изгибающих нагрузок. Для этого в проекте должны быть указаны места установки подвижных и неподвижных опор, а также компенсаторов. Монтаж металлополимерных трубопроводов следует вести в соответствии с указаниями СП 40-102-2000; СП 41-102-98 , СП 40-103-98 и СП 73.13330.2012, а также соблюдая требования «Руководства по проектированию, монтажу и эксплуатации систем холодного, горячего водоснабжении и отопления с использованием металлополимерных труб Valtec» (НИИСантехники, 2015г.). Фитинги с переходом на трубную резьбу допускается присоединять к элементам трубопроводной системы с герметизацией резьбы лентой ФУМ или сантехнической полиамидной нитью.

Технические характеристики фитинга VALTEC.

• Номинальное давление, PN бар 25
• Рабочее давление PN бар 10
• Максимальная температура рабочей среды ºС 115
• Аварийная температура рабочей среды ºС 130
• Классы эксплуатации 1;2;4;5;ХВ
• Минимальная температура рабочей среды ºС -30
• Тип резьбы на переходных соединителях трубная, по ГОСТ 6357, класс точности «В»
• Диапазон наружных диаметров Dн соединяемых труб мм 16÷32
• Средний полный срок службы лет 50

Указания по эксплуатации и техническому обслуживанию обжимных фитингов.

          Соединители должны эксплуатироваться при температуре и давлении, изложенных в таблице технических характеристик. Не допускается эксплуатировать соединители без диэлектрических прокладок и уплотнительных колец. При использовании соединителей на трубопроводах, транспортирующих жидкие углеводороды, уплотнительные кольца из EPDM должны быть заменены на кольца из NBR,HNBR или FPM (витона). После проведения гидравлического испытания системы трубопроводов с обжимными соединителями, а также после первых пяти часов эксплуатации систем с температурой транспортируемой среды свыше 50ºС, следует проверить, не произошло ли ослабление затяжки накидных гаек. В случае необходимости накидные гайки необходимо дотянуть.

Проверка затяжки фитингов должна осуществляться в следующих случаях:

1. на всех системах – не реже 1 раза в год
2. на системах отопления – перед началом отопительного сезона
3. на системах ГВС – после летнего отключения горячего водоснабжения
4. в случаях аварийного превышения предельно допустимых характеристик системы ( давление, температура)
5. в случаях непредвиденных механических воздействий на металлополимерный трубопровод.

Гарантийные обязательства на фитинги VALTEC серии VTm.300.

        Изготовитель гарантирует соответствие изделий требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации. Гарантия распространяется на все дефекты, возникшие по вине завода - изготовителя. Гарантия не распространяется на дефекты, возникшие в случаях: - нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия; - ненадлежащей транспортировки и погрузо-разгрузочных работ; - наличия следов воздействия веществ, агрессивных к материалам изделия; - наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами; - повреждений, вызванных неправильными действиями потребителя; - наличия следов постороннего вмешательства в конструкцию изделия. Изготовитель оставляет за собой право вносить в Условия гарантийного обслуживания Претензии к качеству товара могут быть предъявлены в течение гарантийного срока. Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно. Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра. Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются. В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем. Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными.

Гарантийный срок - Десять лет (сто двадцать месяцев) с даты продажи конечному потребителю

Тройник переходной обжимной 20 x 16 x 16 UNI-FITT 666N7660

Соединитель НАР.р 20 х 1/2" обжимной UNI-FITT 662N7200

Тройник-переходник с внутренней резьбой STOUT 1/2"х20 SFS-0012-001220

Переходник с наружной резьбой STOUT 1/2"х16 SFS-0001-001216

Угол 32*32 (обжим) Tiemme 1600036 / 1603N323200

Угол 26*26 (обжим) Tiemme 1600019 / 1603N262600

Водоразетка 20 х 1/2" Внутренняя резьба Фитинг обжимной для металлопластиковой трубы

Монтаж металлопластиковых трубопроводов выполняется с помощью особых соединительных элементов-обжимных фитингов под ключ. В процессе сборки водопроводов и систем отопления используют обжимные фитинги для металлопластиковых труб TERMA.

Их востребованность среди монтажников объясняется сразу несколькими причинами:

Ремонтопригодность – любой элемент системы может быть демонтирован и установлен обратно;

Ускоренный процесс сборки (не более 30-40 секунд).

Отсутствие необходимости использования специального инструмента- фитинги TERMA затягиваются обычными накидными ключами.

Разрезное латунное кольцо при качественно выполненном обжиме полностью смыкается, исключая возможность возникновения протечек.

Тефлоновая диэлектрическая прокладка предохраняет от образования гальванической связи между алюминиевым слоем трубы и латунным корпусом фитинга

Кольца из EPDM компенсируют возможные температурные микродеформации стенки трубы.

Технические характеристики обжимных фитингов для металлопластиковых труб TERMA

Материал корпуса: горячепрессованная латунь CW617N (ЛС59-1). Выпускаются никелированным, хромированным покрытием.

Материал диэлектрического кольца: фторопласт (PTFE), ГОСТ 1007-80

Материал уплотнительного кольца: EPDM, ГОСТ 5496-78

Допустимый диапазон температур рабочей среды от +5⁰С до +95⁰С.

Максимальное рабочее давление (при температуре +95⁰С) – 10бар.

Максимальное рабочее давление (при температуре +25⁰С) – 25бар.
