Обжимные фитинги

Муфта соединительная переходная STOUT 20x16 SFS-0004-002016

Угольник 90° STOUT 16х16 SFS-0003-001616

Переходник с внутренней резьбой STOUT 1"х26 SFS-0002-000126

Переходник с внутренней резьбой STOUT 3/4"х26 SFS-0002-003426

Переходник с внутренней резьбой STOUT 3/4"х20 SFS-0002-003420

Тройник 26*1/2"В*26 (обжим) Tiemme 1600174 / 1609

Тройник 26*20*26 (обжим) Tiemme 1600037 / 1607N262026

Водорозетка 20*1/2" двухплоскостная (обжим) Tiemme 1600106 / 1626N200420

Тройник 26*3/4"Н*26 (обжим) Tiemme 1600070 / 1608N260526

Угол 16*16 (обжим) Tiemme 1600008 / 1603N161600

Фитинг обжимной для металлопластиковой трубы Угольник 16 х 1/2" Наружная резьба

Монтаж металлопластиковых трубопроводов выполняется с помощью особых соединительных элементов-обжимных фитингов под ключ. В процессе сборки водопроводов и систем отопления используют обжимные фитинги для металлопластиковых труб TERMA.

Их востребованность среди монтажников объясняется сразу несколькими причинами:

Ремонтопригодность – любой элемент системы может быть демонтирован и установлен обратно;

Ускоренный процесс сборки (не более 30-40 секунд).

Отсутствие необходимости использования специального инструмента- фитинги TERMA затягиваются обычными накидными ключами.

Разрезное латунное кольцо при качественно выполненном обжиме полностью смыкается, исключая возможность возникновения протечек.

Тефлоновая диэлектрическая прокладка предохраняет от образования гальванической связи между алюминиевым слоем трубы и латунным корпусом фитинга

Кольца из EPDM компенсируют возможные температурные микродеформации стенки трубы.

Технические характеристики обжимных фитингов для металлопластиковых труб TERMA

Материал корпуса: горячепрессованная латунь CW617N (ЛС59-1). Выпускаются никелированным, хромированным покрытием.

Материал диэлектрического кольца: фторопласт (PTFE), ГОСТ 1007-80

Материал уплотнительного кольца: EPDM, ГОСТ 5496-78

Допустимый диапазон температур рабочей среды от +5⁰С до +95⁰С.

Максимальное рабочее давление (при температуре +95⁰С) – 10бар.

Максимальное рабочее давление (при температуре +25⁰С) – 25бар.

Фитинг тройник обжимной 26х20х16 VTm.331.N.262016 VALTEC

(VTm.331.N) Фитинг обжимной – тройник латунный никелированный для соединения металлопластиковых (металлополимерных) труб. Имеются равнопроходные и переходные модели

Назначение и область применения обжимных фитингов Валтек.

         Соединители обжимные серии VTm.300 предназначены для создания разъемных обжимных соединений трубопроводов из металлополимерных труб (PEX-AL-PEX, PE-AL-PE, PEX-AL-PE, PERT-AL-PE и пр.) в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей. Корпус фитинга выполнен из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527). В проточках штуцера корпуса расположены два уплотнительных кольца из EPDM (этилен - пропиленового каучука). Диэлектрическая шайба из PTFE (тефлона) предотвращает возникновение гальванической пары между алюминием металлополимерной трубы и латунью, а также делает трубопровод в целом неэлектропроводным. Труба закрепляется на соединителе с помощью обжимного разрезного латунного (CW 614N) кольца, которое обжимает трубу при взаимодействии конусных поверхностей гайки и кольца.

         Монтажная площадка соединителя с утопленными маркировочными литерами позволяет монтировать фитинг с помощью гаечного ключа. Ограничительный буртик на фитингах, имеющих наружную резьбу, предотвращает сползание уплотнительного материала при монтаже. Поскольку обжимные соединения относятся к разборным, замоноличивание их в строительные конструкции не допускается. При соединении фитингов с переходом на трубную резьбу к стальному трубопроводу, длина резьбы на стальной трубе не должна быть менее 20мм. В противном случае возможно повреждение корпуса латунного соединителя из-за расклинивания при сбеге резьбы на трубе.

         Система металлополимерных трубопроводов должна быть смонтирована так, чтобы фитинги не испытывали продольных и изгибающих нагрузок. Для этого в проекте должны быть указаны места установки подвижных и неподвижных опор, а также компенсаторов. Монтаж металлополимерных трубопроводов следует вести в соответствии с указаниями СП 40-102-2000; СП 41-102-98 , СП 40-103-98 и СП 73.13330.2012, а также соблюдая требования «Руководства по проектированию, монтажу и эксплуатации систем холодного, горячего водоснабжении и отопления с использованием металлополимерных труб Valtec» (НИИСантехники, 2015г.). Фитинги с переходом на трубную резьбу допускается присоединять к элементам трубопроводной системы с герметизацией резьбы лентой ФУМ или сантехнической полиамидной нитью.

Технические характеристики фитинга VALTEC.

• Номинальное давление, PN бар 25
• Рабочее давление PN бар 10
• Максимальная температура рабочей среды ºС 115
• Аварийная температура рабочей среды ºС 130
• Классы эксплуатации 1;2;4;5;ХВ
• Минимальная температура рабочей среды ºС -30
• Тип резьбы на переходных соединителях трубная, по ГОСТ 6357, класс точности «В»
• Диапазон наружных диаметров Dн соединяемых труб мм 16÷32
• Средний полный срок службы лет 50

Указания по эксплуатации и техническому обслуживанию обжимных фитингов.

          Соединители должны эксплуатироваться при температуре и давлении, изложенных в таблице технических характеристик. Не допускается эксплуатировать соединители без диэлектрических прокладок и уплотнительных колец. При использовании соединителей на трубопроводах, транспортирующих жидкие углеводороды, уплотнительные кольца из EPDM должны быть заменены на кольца из NBR,HNBR или FPM (витона). После проведения гидравлического испытания системы трубопроводов с обжимными соединителями, а также после первых пяти часов эксплуатации систем с температурой транспортируемой среды свыше 50ºС, следует проверить, не произошло ли ослабление затяжки накидных гаек. В случае необходимости накидные гайки необходимо дотянуть.

Проверка затяжки фитингов должна осуществляться в следующих случаях:

1. на всех системах – не реже 1 раза в год
2. на системах отопления – перед началом отопительного сезона
3. на системах ГВС – после летнего отключения горячего водоснабжения
4. в случаях аварийного превышения предельно допустимых характеристик системы ( давление, температура)
5. в случаях непредвиденных механических воздействий на металлополимерный трубопровод.

Гарантийные обязательства на фитинги VALTEC серии VTm.300.

        Изготовитель гарантирует соответствие изделий требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации. Гарантия распространяется на все дефекты, возникшие по вине завода - изготовителя. Гарантия не распространяется на дефекты, возникшие в случаях: - нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия; - ненадлежащей транспортировки и погрузо-разгрузочных работ; - наличия следов воздействия веществ, агрессивных к материалам изделия; - наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами; - повреждений, вызванных неправильными действиями потребителя; - наличия следов постороннего вмешательства в конструкцию изделия. Изготовитель оставляет за собой право вносить в Условия гарантийного обслуживания Претензии к качеству товара могут быть предъявлены в течение гарантийного срока. Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно. Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра. Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются. В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем. Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными.

Гарантийный срок - Десять лет (сто двадцать месяцев) с даты продажи конечному потребителю

Фитинг тройник обжимной 16х16х16 VTm.331.N.161616 VALTEC

(VTm.331.N) Фитинг обжимной – тройник латунный никелированный для соединения металлопластиковых (металлополимерных) труб. Имеются равнопроходные и переходные модели

Назначение и область применения обжимных фитингов Валтек.

         Соединители обжимные серии VTm.300 предназначены для создания разъемных обжимных соединений трубопроводов из металлополимерных труб (PEX-AL-PEX, PE-AL-PE, PEX-AL-PE, PERT-AL-PE и пр.) в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей. Корпус фитинга выполнен из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527). В проточках штуцера корпуса расположены два уплотнительных кольца из EPDM (этилен - пропиленового каучука). Диэлектрическая шайба из PTFE (тефлона) предотвращает возникновение гальванической пары между алюминием металлополимерной трубы и латунью, а также делает трубопровод в целом неэлектропроводным. Труба закрепляется на соединителе с помощью обжимного разрезного латунного (CW 614N) кольца, которое обжимает трубу при взаимодействии конусных поверхностей гайки и кольца.

         Монтажная площадка соединителя с утопленными маркировочными литерами позволяет монтировать фитинг с помощью гаечного ключа. Ограничительный буртик на фитингах, имеющих наружную резьбу, предотвращает сползание уплотнительного материала при монтаже. Поскольку обжимные соединения относятся к разборным, замоноличивание их в строительные конструкции не допускается. При соединении фитингов с переходом на трубную резьбу к стальному трубопроводу, длина резьбы на стальной трубе не должна быть менее 20мм. В противном случае возможно повреждение корпуса латунного соединителя из-за расклинивания при сбеге резьбы на трубе.

         Система металлополимерных трубопроводов должна быть смонтирована так, чтобы фитинги не испытывали продольных и изгибающих нагрузок. Для этого в проекте должны быть указаны места установки подвижных и неподвижных опор, а также компенсаторов. Монтаж металлополимерных трубопроводов следует вести в соответствии с указаниями СП 40-102-2000; СП 41-102-98 , СП 40-103-98 и СП 73.13330.2012, а также соблюдая требования «Руководства по проектированию, монтажу и эксплуатации систем холодного, горячего водоснабжении и отопления с использованием металлополимерных труб Valtec» (НИИСантехники, 2015г.). Фитинги с переходом на трубную резьбу допускается присоединять к элементам трубопроводной системы с герметизацией резьбы лентой ФУМ или сантехнической полиамидной нитью.

Технические характеристики фитинга VALTEC.

• Номинальное давление, PN бар 25
• Рабочее давление PN бар 10
• Максимальная температура рабочей среды ºС 115
• Аварийная температура рабочей среды ºС 130
• Классы эксплуатации 1;2;4;5;ХВ
• Минимальная температура рабочей среды ºС -30
• Тип резьбы на переходных соединителях трубная, по ГОСТ 6357, класс точности «В»
• Диапазон наружных диаметров Dн соединяемых труб мм 16÷32
• Средний полный срок службы лет 50

Указания по эксплуатации и техническому обслуживанию обжимных фитингов.

          Соединители должны эксплуатироваться при температуре и давлении, изложенных в таблице технических характеристик. Не допускается эксплуатировать соединители без диэлектрических прокладок и уплотнительных колец. При использовании соединителей на трубопроводах, транспортирующих жидкие углеводороды, уплотнительные кольца из EPDM должны быть заменены на кольца из NBR,HNBR или FPM (витона). После проведения гидравлического испытания системы трубопроводов с обжимными соединителями, а также после первых пяти часов эксплуатации систем с температурой транспортируемой среды свыше 50ºС, следует проверить, не произошло ли ослабление затяжки накидных гаек. В случае необходимости накидные гайки необходимо дотянуть.

Проверка затяжки фитингов должна осуществляться в следующих случаях:

1. на всех системах – не реже 1 раза в год
2. на системах отопления – перед началом отопительного сезона
3. на системах ГВС – после летнего отключения горячего водоснабжения
4. в случаях аварийного превышения предельно допустимых характеристик системы ( давление, температура)
5. в случаях непредвиденных механических воздействий на металлополимерный трубопровод.

Гарантийные обязательства на фитинги VALTEC серии VTm.300.

        Изготовитель гарантирует соответствие изделий требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации. Гарантия распространяется на все дефекты, возникшие по вине завода - изготовителя. Гарантия не распространяется на дефекты, возникшие в случаях: - нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия; - ненадлежащей транспортировки и погрузо-разгрузочных работ; - наличия следов воздействия веществ, агрессивных к материалам изделия; - наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами; - повреждений, вызванных неправильными действиями потребителя; - наличия следов постороннего вмешательства в конструкцию изделия. Изготовитель оставляет за собой право вносить в Условия гарантийного обслуживания Претензии к качеству товара могут быть предъявлены в течение гарантийного срока. Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно. Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра. Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются. В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем. Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными.

Гарантийный срок - Десять лет (сто двадцать месяцев) с даты продажи конечному потребителю

Фитинг водорозетка обжимная 20х3/4" внутренняя резьба VTm.354.N.002005 VALTEC

(VTm.354.N) Обжимной фитинг – угольник с креплением и переходом на внутреннюю резьбу для металлопластиковых (металлополимерных) трубопроводов. Резьба фитинга – внутренняя трубная по ГОСТу 6357.

Назначение и область применения обжимных фитингов Валтек.

         Соединители обжимные серии VTm.300 предназначены для создания разъемных обжимных соединений трубопроводов из металлополимерных труб (PEX-AL-PEX, PE-AL-PE, PEX-AL-PE, PERT-AL-PE и пр.) в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей. Корпус фитинга выполнен из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527). В проточках штуцера корпуса расположены два уплотнительных кольца из EPDM (этилен - пропиленового каучука). Диэлектрическая шайба из PTFE (тефлона) предотвращает возникновение гальванической пары между алюминием металлополимерной трубы и латунью, а также делает трубопровод в целом неэлектропроводным. Труба закрепляется на соединителе с помощью обжимного разрезного латунного (CW 614N) кольца, которое обжимает трубу при взаимодействии конусных поверхностей гайки и кольца.

         Монтажная площадка соединителя с утопленными маркировочными литерами позволяет монтировать фитинг с помощью гаечного ключа. Ограничительный буртик на фитингах, имеющих наружную резьбу, предотвращает сползание уплотнительного материала при монтаже. Поскольку обжимные соединения относятся к разборным, замоноличивание их в строительные конструкции не допускается. При соединении фитингов с переходом на трубную резьбу к стальному трубопроводу, длина резьбы на стальной трубе не должна быть менее 20мм. В противном случае возможно повреждение корпуса латунного соединителя из-за расклинивания при сбеге резьбы на трубе.

         Система металлополимерных трубопроводов должна быть смонтирована так, чтобы фитинги не испытывали продольных и изгибающих нагрузок. Для этого в проекте должны быть указаны места установки подвижных и неподвижных опор, а также компенсаторов. Монтаж металлополимерных трубопроводов следует вести в соответствии с указаниями СП 40-102-2000; СП 41-102-98 , СП 40-103-98 и СП 73.13330.2012, а также соблюдая требования «Руководства по проектированию, монтажу и эксплуатации систем холодного, горячего водоснабжении и отопления с использованием металлополимерных труб Valtec» (НИИСантехники, 2015г.). Фитинги с переходом на трубную резьбу допускается присоединять к элементам трубопроводной системы с герметизацией резьбы лентой ФУМ или сантехнической полиамидной нитью.

Технические характеристики фитинга VALTEC.

• Номинальное давление, PN бар 25
• Рабочее давление PN бар 10
• Максимальная температура рабочей среды ºС 115
• Аварийная температура рабочей среды ºС 130
• Классы эксплуатации 1;2;4;5;ХВ
• Минимальная температура рабочей среды ºС -30
• Тип резьбы на переходных соединителях трубная, по ГОСТ 6357, класс точности «В»
• Диапазон наружных диаметров Dн соединяемых труб мм 16÷32
• Средний полный срок службы лет 50

Указания по эксплуатации и техническому обслуживанию обжимных фитингов.

          Соединители должны эксплуатироваться при температуре и давлении, изложенных в таблице технических характеристик. Не допускается эксплуатировать соединители без диэлектрических прокладок и уплотнительных колец. При использовании соединителей на трубопроводах, транспортирующих жидкие углеводороды, уплотнительные кольца из EPDM должны быть заменены на кольца из NBR,HNBR или FPM (витона). После проведения гидравлического испытания системы трубопроводов с обжимными соединителями, а также после первых пяти часов эксплуатации систем с температурой транспортируемой среды свыше 50ºС, следует проверить, не произошло ли ослабление затяжки накидных гаек. В случае необходимости накидные гайки необходимо дотянуть.

Проверка затяжки фитингов должна осуществляться в следующих случаях:

1. на всех системах – не реже 1 раза в год
2. на системах отопления – перед началом отопительного сезона
3. на системах ГВС – после летнего отключения горячего водоснабжения
4. в случаях аварийного превышения предельно допустимых характеристик системы ( давление, температура)
5. в случаях непредвиденных механических воздействий на металлополимерный трубопровод.

Гарантийные обязательства на фитинги VALTEC серии VTm.300.

        Изготовитель гарантирует соответствие изделий требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации. Гарантия распространяется на все дефекты, возникшие по вине завода - изготовителя. Гарантия не распространяется на дефекты, возникшие в случаях: - нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия; - ненадлежащей транспортировки и погрузо-разгрузочных работ; - наличия следов воздействия веществ, агрессивных к материалам изделия; - наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами; - повреждений, вызванных неправильными действиями потребителя; - наличия следов постороннего вмешательства в конструкцию изделия. Изготовитель оставляет за собой право вносить в Условия гарантийного обслуживания Претензии к качеству товара могут быть предъявлены в течение гарантийного срока. Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно. Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра. Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются. В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем. Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными.

Гарантийный срок - Десять лет (сто двадцать месяцев) с даты продажи конечному потребителю

Фитинг обжимной для металлопластиковой трубы Тройник редукционный 26 x 16 x 26 TERMA (TRm)

Монтаж металлопластиковых трубопроводов выполняется с помощью особых соединительных элементов-обжимных фитингов под ключ. В процессе сборки водопроводов и систем отопления используют обжимные фитинги для металлопластиковых труб TERMA.

Их востребованность среди монтажников объясняется сразу несколькими причинами:

Ремонтопригодность – любой элемент системы может быть демонтирован и установлен обратно;

Ускоренный процесс сборки (не более 30-40 секунд).

Отсутствие необходимости использования специального инструмента- фитинги TERMA затягиваются обычными накидными ключами.

Разрезное латунное кольцо при качественно выполненном обжиме полностью смыкается, исключая возможность возникновения протечек.

Тефлоновая диэлектрическая прокладка предохраняет от образования гальванической связи между алюминиевым слоем трубы и латунным корпусом фитинга

Кольца из EPDM компенсируют возможные температурные микродеформации стенки трубы.

Технические характеристики обжимных фитингов для металлопластиковых труб TERMA

Материал корпуса: горячепрессованная латунь CW617N (ЛС59-1). Выпускаются никелированным, хромированным покрытием.

Материал диэлектрического кольца: фторопласт (PTFE), ГОСТ 1007-80

Материал уплотнительного кольца: EPDM, ГОСТ 5496-78

Допустимый диапазон температур рабочей среды от +5⁰С до +95⁰С.

Максимальное рабочее давление (при температуре +95⁰С) – 10бар.

Максимальное рабочее давление (при температуре +25⁰С) – 25бар.

Фитинг угольник обжимной с переходом на нар. р. 32х1" VTm.353.N.003206

(VTm.353.N) Фитинг обжимной – угольник с переходом на наружную резьбу для металлополимерных (металлопластиковых) трубопроводов. Резьба фитинга – наружная трубная по ГОСТу 6357.

Назначение и область применения обжимных фитингов Валтек.

         Соединители обжимные серии VTm.300 предназначены для создания разъемных обжимных соединений трубопроводов из металлополимерных труб (PEX-AL-PEX, PE-AL-PE, PEX-AL-PE, PERT-AL-PE и пр.) в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей. Корпус фитинга выполнен из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527). В проточках штуцера корпуса расположены два уплотнительных кольца из EPDM (этилен - пропиленового каучука). Диэлектрическая шайба из PTFE (тефлона) предотвращает возникновение гальванической пары между алюминием металлополимерной трубы и латунью, а также делает трубопровод в целом неэлектропроводным. Труба закрепляется на соединителе с помощью обжимного разрезного латунного (CW 614N) кольца, которое обжимает трубу при взаимодействии конусных поверхностей гайки и кольца.

         Монтажная площадка соединителя с утопленными маркировочными литерами позволяет монтировать фитинг с помощью гаечного ключа. Ограничительный буртик на фитингах, имеющих наружную резьбу, предотвращает сползание уплотнительного материала при монтаже. Поскольку обжимные соединения относятся к разборным, замоноличивание их в строительные конструкции не допускается. При соединении фитингов с переходом на трубную резьбу к стальному трубопроводу, длина резьбы на стальной трубе не должна быть менее 20мм. В противном случае возможно повреждение корпуса латунного соединителя из-за расклинивания при сбеге резьбы на трубе.

         Система металлополимерных трубопроводов должна быть смонтирована так, чтобы фитинги не испытывали продольных и изгибающих нагрузок. Для этого в проекте должны быть указаны места установки подвижных и неподвижных опор, а также компенсаторов. Монтаж металлополимерных трубопроводов следует вести в соответствии с указаниями СП 40-102-2000; СП 41-102-98 , СП 40-103-98 и СП 73.13330.2012, а также соблюдая требования «Руководства по проектированию, монтажу и эксплуатации систем холодного, горячего водоснабжении и отопления с использованием металлополимерных труб Valtec» (НИИСантехники, 2015г.). Фитинги с переходом на трубную резьбу допускается присоединять к элементам трубопроводной системы с герметизацией резьбы лентой ФУМ или сантехнической полиамидной нитью.

Технические характеристики фитинга VALTEC.

• Номинальное давление, PN бар 25
• Рабочее давление PN бар 10
• Максимальная температура рабочей среды ºС 115
• Аварийная температура рабочей среды ºС 130
• Классы эксплуатации 1;2;4;5;ХВ
• Минимальная температура рабочей среды ºС -30
• Тип резьбы на переходных соединителях трубная, по ГОСТ 6357, класс точности «В»
• Диапазон наружных диаметров Dн соединяемых труб мм 16÷32
• Средний полный срок службы лет 50

Указания по эксплуатации и техническому обслуживанию обжимных фитингов.

          Соединители должны эксплуатироваться при температуре и давлении, изложенных в таблице технических характеристик. Не допускается эксплуатировать соединители без диэлектрических прокладок и уплотнительных колец. При использовании соединителей на трубопроводах, транспортирующих жидкие углеводороды, уплотнительные кольца из EPDM должны быть заменены на кольца из NBR,HNBR или FPM (витона). После проведения гидравлического испытания системы трубопроводов с обжимными соединителями, а также после первых пяти часов эксплуатации систем с температурой транспортируемой среды свыше 50ºС, следует проверить, не произошло ли ослабление затяжки накидных гаек. В случае необходимости накидные гайки необходимо дотянуть.

Проверка затяжки фитингов должна осуществляться в следующих случаях:

1. на всех системах – не реже 1 раза в год
2. на системах отопления – перед началом отопительного сезона
3. на системах ГВС – после летнего отключения горячего водоснабжения
4. в случаях аварийного превышения предельно допустимых характеристик системы ( давление, температура)
5. в случаях непредвиденных механических воздействий на металлополимерный трубопровод.

Гарантийные обязательства на фитинги VALTEC серии VTm.300.

        Изготовитель гарантирует соответствие изделий требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации. Гарантия распространяется на все дефекты, возникшие по вине завода - изготовителя. Гарантия не распространяется на дефекты, возникшие в случаях: - нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия; - ненадлежащей транспортировки и погрузо-разгрузочных работ; - наличия следов воздействия веществ, агрессивных к материалам изделия; - наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами; - повреждений, вызванных неправильными действиями потребителя; - наличия следов постороннего вмешательства в конструкцию изделия. Изготовитель оставляет за собой право вносить в Условия гарантийного обслуживания Претензии к качеству товара могут быть предъявлены в течение гарантийного срока. Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно. Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра. Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются. В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем. Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными.

Гарантийный срок - Десять лет (сто двадцать месяцев) с даты продажи конечному потребителю

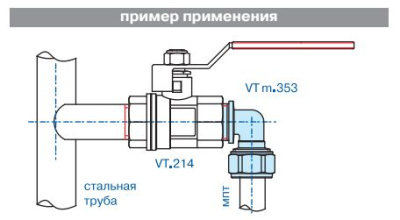

Фитинг угольник обжимной с переходом на нар. р. 32х1,1/4" VTm.353.N.003207

(VTm.353.N) Фитинг обжимной – угольник с переходом на наружную резьбу для металлополимерных (металлопластиковых) трубопроводов. Резьба фитинга – наружная трубная по ГОСТу 6357.

Назначение и область применения обжимных фитингов Валтек.

         Соединители обжимные серии VTm.300 предназначены для создания разъемных обжимных соединений трубопроводов из металлополимерных труб (PEX-AL-PEX, PE-AL-PE, PEX-AL-PE, PERT-AL-PE и пр.) в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей. Корпус фитинга выполнен из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527). В проточках штуцера корпуса расположены два уплотнительных кольца из EPDM (этилен - пропиленового каучука). Диэлектрическая шайба из PTFE (тефлона) предотвращает возникновение гальванической пары между алюминием металлополимерной трубы и латунью, а также делает трубопровод в целом неэлектропроводным. Труба закрепляется на соединителе с помощью обжимного разрезного латунного (CW 614N) кольца, которое обжимает трубу при взаимодействии конусных поверхностей гайки и кольца.

         Монтажная площадка соединителя с утопленными маркировочными литерами позволяет монтировать фитинг с помощью гаечного ключа. Ограничительный буртик на фитингах, имеющих наружную резьбу, предотвращает сползание уплотнительного материала при монтаже. Поскольку обжимные соединения относятся к разборным, замоноличивание их в строительные конструкции не допускается. При соединении фитингов с переходом на трубную резьбу к стальному трубопроводу, длина резьбы на стальной трубе не должна быть менее 20мм. В противном случае возможно повреждение корпуса латунного соединителя из-за расклинивания при сбеге резьбы на трубе.

         Система металлополимерных трубопроводов должна быть смонтирована так, чтобы фитинги не испытывали продольных и изгибающих нагрузок. Для этого в проекте должны быть указаны места установки подвижных и неподвижных опор, а также компенсаторов. Монтаж металлополимерных трубопроводов следует вести в соответствии с указаниями СП 40-102-2000; СП 41-102-98 , СП 40-103-98 и СП 73.13330.2012, а также соблюдая требования «Руководства по проектированию, монтажу и эксплуатации систем холодного, горячего водоснабжении и отопления с использованием металлополимерных труб Valtec» (НИИСантехники, 2015г.). Фитинги с переходом на трубную резьбу допускается присоединять к элементам трубопроводной системы с герметизацией резьбы лентой ФУМ или сантехнической полиамидной нитью.

Технические характеристики фитинга VALTEC.

• Номинальное давление, PN бар 25
• Рабочее давление PN бар 10
• Максимальная температура рабочей среды ºС 115
• Аварийная температура рабочей среды ºС 130
• Классы эксплуатации 1;2;4;5;ХВ
• Минимальная температура рабочей среды ºС -30
• Тип резьбы на переходных соединителях трубная, по ГОСТ 6357, класс точности «В»
• Диапазон наружных диаметров Dн соединяемых труб мм 16÷32
• Средний полный срок службы лет 50

Указания по эксплуатации и техническому обслуживанию обжимных фитингов.

          Соединители должны эксплуатироваться при температуре и давлении, изложенных в таблице технических характеристик. Не допускается эксплуатировать соединители без диэлектрических прокладок и уплотнительных колец. При использовании соединителей на трубопроводах, транспортирующих жидкие углеводороды, уплотнительные кольца из EPDM должны быть заменены на кольца из NBR,HNBR или FPM (витона). После проведения гидравлического испытания системы трубопроводов с обжимными соединителями, а также после первых пяти часов эксплуатации систем с температурой транспортируемой среды свыше 50ºС, следует проверить, не произошло ли ослабление затяжки накидных гаек. В случае необходимости накидные гайки необходимо дотянуть.

Проверка затяжки фитингов должна осуществляться в следующих случаях:

1. на всех системах – не реже 1 раза в год
2. на системах отопления – перед началом отопительного сезона
3. на системах ГВС – после летнего отключения горячего водоснабжения
4. в случаях аварийного превышения предельно допустимых характеристик системы ( давление, температура)
5. в случаях непредвиденных механических воздействий на металлополимерный трубопровод.

Гарантийные обязательства на фитинги VALTEC серии VTm.300.

        Изготовитель гарантирует соответствие изделий требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации. Гарантия распространяется на все дефекты, возникшие по вине завода - изготовителя. Гарантия не распространяется на дефекты, возникшие в случаях: - нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия; - ненадлежащей транспортировки и погрузо-разгрузочных работ; - наличия следов воздействия веществ, агрессивных к материалам изделия; - наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами; - повреждений, вызванных неправильными действиями потребителя; - наличия следов постороннего вмешательства в конструкцию изделия. Изготовитель оставляет за собой право вносить в Условия гарантийного обслуживания Претензии к качеству товара могут быть предъявлены в течение гарантийного срока. Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно. Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра. Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются. В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем. Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными.

Гарантийный срок - Десять лет (сто двадцать месяцев) с даты продажи конечному потребителю

Фитинг угольник обжимной с переходом на нар. р. 26х3/4" VTm.353.N.002605

(VTm.353.N) Фитинг обжимной – угольник с переходом на наружную резьбу для металлополимерных (металлопластиковых) трубопроводов. Резьба фитинга – наружная трубная по ГОСТу 6357.

Назначение и область применения обжимных фитингов Валтек.

         Соединители обжимные серии VTm.300 предназначены для создания разъемных обжимных соединений трубопроводов из металлополимерных труб (PEX-AL-PEX, PE-AL-PE, PEX-AL-PE, PERT-AL-PE и пр.) в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей. Корпус фитинга выполнен из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527). В проточках штуцера корпуса расположены два уплотнительных кольца из EPDM (этилен - пропиленового каучука). Диэлектрическая шайба из PTFE (тефлона) предотвращает возникновение гальванической пары между алюминием металлополимерной трубы и латунью, а также делает трубопровод в целом неэлектропроводным. Труба закрепляется на соединителе с помощью обжимного разрезного латунного (CW 614N) кольца, которое обжимает трубу при взаимодействии конусных поверхностей гайки и кольца.

         Монтажная площадка соединителя с утопленными маркировочными литерами позволяет монтировать фитинг с помощью гаечного ключа. Ограничительный буртик на фитингах, имеющих наружную резьбу, предотвращает сползание уплотнительного материала при монтаже. Поскольку обжимные соединения относятся к разборным, замоноличивание их в строительные конструкции не допускается. При соединении фитингов с переходом на трубную резьбу к стальному трубопроводу, длина резьбы на стальной трубе не должна быть менее 20мм. В противном случае возможно повреждение корпуса латунного соединителя из-за расклинивания при сбеге резьбы на трубе.

         Система металлополимерных трубопроводов должна быть смонтирована так, чтобы фитинги не испытывали продольных и изгибающих нагрузок. Для этого в проекте должны быть указаны места установки подвижных и неподвижных опор, а также компенсаторов. Монтаж металлополимерных трубопроводов следует вести в соответствии с указаниями СП 40-102-2000; СП 41-102-98 , СП 40-103-98 и СП 73.13330.2012, а также соблюдая требования «Руководства по проектированию, монтажу и эксплуатации систем холодного, горячего водоснабжении и отопления с использованием металлополимерных труб Valtec» (НИИСантехники, 2015г.). Фитинги с переходом на трубную резьбу допускается присоединять к элементам трубопроводной системы с герметизацией резьбы лентой ФУМ или сантехнической полиамидной нитью.

Технические характеристики фитинга VALTEC.

• Номинальное давление, PN бар 25
• Рабочее давление PN бар 10
• Максимальная температура рабочей среды ºС 115
• Аварийная температура рабочей среды ºС 130
• Классы эксплуатации 1;2;4;5;ХВ
• Минимальная температура рабочей среды ºС -30
• Тип резьбы на переходных соединителях трубная, по ГОСТ 6357, класс точности «В»
• Диапазон наружных диаметров Dн соединяемых труб мм 16÷32
• Средний полный срок службы лет 50

Указания по эксплуатации и техническому обслуживанию обжимных фитингов.

          Соединители должны эксплуатироваться при температуре и давлении, изложенных в таблице технических характеристик. Не допускается эксплуатировать соединители без диэлектрических прокладок и уплотнительных колец. При использовании соединителей на трубопроводах, транспортирующих жидкие углеводороды, уплотнительные кольца из EPDM должны быть заменены на кольца из NBR,HNBR или FPM (витона). После проведения гидравлического испытания системы трубопроводов с обжимными соединителями, а также после первых пяти часов эксплуатации систем с температурой транспортируемой среды свыше 50ºС, следует проверить, не произошло ли ослабление затяжки накидных гаек. В случае необходимости накидные гайки необходимо дотянуть.

Проверка затяжки фитингов должна осуществляться в следующих случаях:

1. на всех системах – не реже 1 раза в год
2. на системах отопления – перед началом отопительного сезона
3. на системах ГВС – после летнего отключения горячего водоснабжения
4. в случаях аварийного превышения предельно допустимых характеристик системы ( давление, температура)
5. в случаях непредвиденных механических воздействий на металлополимерный трубопровод.

Гарантийные обязательства на фитинги VALTEC серии VTm.300.

        Изготовитель гарантирует соответствие изделий требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации. Гарантия распространяется на все дефекты, возникшие по вине завода - изготовителя. Гарантия не распространяется на дефекты, возникшие в случаях: - нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия; - ненадлежащей транспортировки и погрузо-разгрузочных работ; - наличия следов воздействия веществ, агрессивных к материалам изделия; - наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами; - повреждений, вызванных неправильными действиями потребителя; - наличия следов постороннего вмешательства в конструкцию изделия. Изготовитель оставляет за собой право вносить в Условия гарантийного обслуживания Претензии к качеству товара могут быть предъявлены в течение гарантийного срока. Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно. Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра. Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются. В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем. Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными.

Гарантийный срок - Десять лет (сто двадцать месяцев) с даты продажи конечному потребителю

Фитинг тройник обжимной с переходом на нар. р. 26х3/4" VTm.333.N.260526 VALTEC

(VTm.333.N) Фитинг обжимной – тройник с переходом на наружную резьбу для присоединения металлополимерных (металлопластиковых) трубопроводов. Резьба фитинга – наружная трубная по ГОСТу 6357.

Назначение и область применения обжимных фитингов Валтек.

         Соединители обжимные серии VTm.300 предназначены для создания разъемных обжимных соединений трубопроводов из металлополимерных труб (PEX-AL-PEX, PE-AL-PE, PEX-AL-PE, PERT-AL-PE и пр.) в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей. Корпус фитинга выполнен из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527). В проточках штуцера корпуса расположены два уплотнительных кольца из EPDM (этилен - пропиленового каучука). Диэлектрическая шайба из PTFE (тефлона) предотвращает возникновение гальванической пары между алюминием металлополимерной трубы и латунью, а также делает трубопровод в целом неэлектропроводным. Труба закрепляется на соединителе с помощью обжимного разрезного латунного (CW 614N) кольца, которое обжимает трубу при взаимодействии конусных поверхностей гайки и кольца.

         Монтажная площадка соединителя с утопленными маркировочными литерами позволяет монтировать фитинг с помощью гаечного ключа. Ограничительный буртик на фитингах, имеющих наружную резьбу, предотвращает сползание уплотнительного материала при монтаже. Поскольку обжимные соединения относятся к разборным, замоноличивание их в строительные конструкции не допускается. При соединении фитингов с переходом на трубную резьбу к стальному трубопроводу, длина резьбы на стальной трубе не должна быть менее 20мм. В противном случае возможно повреждение корпуса латунного соединителя из-за расклинивания при сбеге резьбы на трубе.

         Система металлополимерных трубопроводов должна быть смонтирована так, чтобы фитинги не испытывали продольных и изгибающих нагрузок. Для этого в проекте должны быть указаны места установки подвижных и неподвижных опор, а также компенсаторов. Монтаж металлополимерных трубопроводов следует вести в соответствии с указаниями СП 40-102-2000; СП 41-102-98 , СП 40-103-98 и СП 73.13330.2012, а также соблюдая требования «Руководства по проектированию, монтажу и эксплуатации систем холодного, горячего водоснабжении и отопления с использованием металлополимерных труб Valtec» (НИИСантехники, 2015г.). Фитинги с переходом на трубную резьбу допускается присоединять к элементам трубопроводной системы с герметизацией резьбы лентой ФУМ или сантехнической полиамидной нитью.

Технические характеристики фитинга VALTEC.

• Номинальное давление, PN бар 25
• Рабочее давление PN бар 10
• Максимальная температура рабочей среды ºС 115
• Аварийная температура рабочей среды ºС 130
• Классы эксплуатации 1;2;4;5;ХВ
• Минимальная температура рабочей среды ºС -30
• Тип резьбы на переходных соединителях трубная, по ГОСТ 6357, класс точности «В»
• Диапазон наружных диаметров Dн соединяемых труб мм 16÷32
• Средний полный срок службы лет 50

Указания по эксплуатации и техническому обслуживанию обжимных фитингов.

          Соединители должны эксплуатироваться при температуре и давлении, изложенных в таблице технических характеристик. Не допускается эксплуатировать соединители без диэлектрических прокладок и уплотнительных колец. При использовании соединителей на трубопроводах, транспортирующих жидкие углеводороды, уплотнительные кольца из EPDM должны быть заменены на кольца из NBR,HNBR или FPM (витона). После проведения гидравлического испытания системы трубопроводов с обжимными соединителями, а также после первых пяти часов эксплуатации систем с температурой транспортируемой среды свыше 50ºС, следует проверить, не произошло ли ослабление затяжки накидных гаек. В случае необходимости накидные гайки необходимо дотянуть.

Проверка затяжки фитингов должна осуществляться в следующих случаях:

1. на всех системах – не реже 1 раза в год
2. на системах отопления – перед началом отопительного сезона
3. на системах ГВС – после летнего отключения горячего водоснабжения
4. в случаях аварийного превышения предельно допустимых характеристик системы ( давление, температура)
5. в случаях непредвиденных механических воздействий на металлополимерный трубопровод.

Гарантийные обязательства на фитинги VALTEC серии VTm.300.

        Изготовитель гарантирует соответствие изделий требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации. Гарантия распространяется на все дефекты, возникшие по вине завода - изготовителя. Гарантия не распространяется на дефекты, возникшие в случаях: - нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия; - ненадлежащей транспортировки и погрузо-разгрузочных работ; - наличия следов воздействия веществ, агрессивных к материалам изделия; - наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами; - повреждений, вызванных неправильными действиями потребителя; - наличия следов постороннего вмешательства в конструкцию изделия. Изготовитель оставляет за собой право вносить в Условия гарантийного обслуживания Претензии к качеству товара могут быть предъявлены в течение гарантийного срока. Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно. Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра. Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются. В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем. Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными.

Гарантийный срок - Десять лет (сто двадцать месяцев) с даты продажи конечному потребителю

Тройник STOUT 26х26х26 SFS-0009-000026
