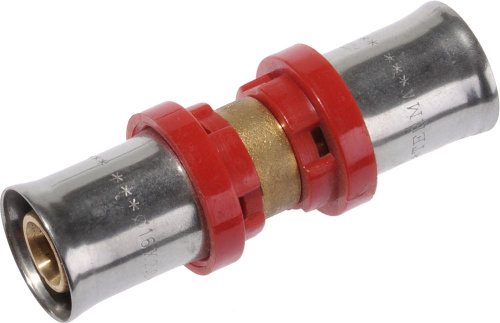

Пресс фитинг для металлопластиковой трубы Соединение 16 x 16 TeRma (TRm)

Пресс фитинг для металлопластиковой трубы Соединение 16 x 16 TeRma (TRm)

Монтаж металлопластиковых трубопроводов выполняется с помощью особых соединительных элементов-пресс фитингов. В процессе сборки водопроводов и систем отопления используют пресс фитинги для металлопластиковых труб TERMA. Они имеют ряд особых преимуществ перед другими видами соединений:

-Установка пресс-фитинга занимает меньше времени, чем монтаж фитинга компрессионного.

- Соединения при помощи пресс-фитингов TERMA получатся долговечными и прочными. Контролировать их в процессе эксплуатации трубопровода нет необходимости.

-Если планируется скрыть водопровод в стяжке пола или в стене, необходимо использовать соединения при помощи пресс-фитингов, так как соединения припомощи компрессионных муфт менее надежны.

-При монтаже нет необходимости использовать герметик либо смазку. Герметичность обеспечивается деформацией стальной втулки.

Любые пресс-фитинги имеют общий принцип устройства и состоят из следующих элементов:

1.    Корпус

2.    Гильза-основной элемент фитинга – выполнена из нержавеющей стали. Именно на поверхности гильзы сжимаются колодки клещей при установке фитинга. После того, как гильза будет сжата, она не имеет возможности вернутся в прежнюю форму ни после выполнения монтажа, ни спустя годы эксплуатации.

3.    Клипса в виде колечка, выполнена из эластичного материал, служит для соединения корпуса с гильзой. Кроме того, это кольцо выполняет функцию прокладки, которая защищает выполненное соединение от распространения гальванических токов.

ДЛЯ ВЫПОЛНЕНИЯ СОЕДИНЕНИЯ ПРЕСС ФИТИГОВ TERMA С МЕТАЛЛОПЛАСТИКОВОЙ ТРУБОЙ ПОТРЕБУЮТСЯ СЛЕДУЮЩИЕ МАТЕРИАЛЫ И ИНСТРУМЕНТЫ:

Пресс-фитинги TERMA; Трубы металлопластиковые; Труборез; Калибратор для труб; Фаскосниматель; Пресс инструмент для выполнения обжима – ручной или гидравлический стандарта “TH”

Технические характеристики пресс фитингов для металлопластиковых систем TERMA

Материал корпуса: горячепрессованная латунь CW617N (ЛС59-1). Выпускаются никелированным, хромированным покрытием.

Материал обжимной гильзы: нержавеющая сталь AISI-304, ГОСТ 5632-72

Материал диэлектрического кольца: фторопласт (PTFE), ГОСТ 1007-80

Материал уплотнительного кольца: EPDM, ГОСТ 5496-78

Допустимый диапазон температур рабочей среды от +5⁰С до +95⁰С.

Максимальное рабочее давление для водопроводов ХВС-25 бар.

Максимальное рабочее давление для водопроводов ГВС-10 бар.
