Насос циркуляционный VALTEC RS 25/4-130 с гайками VRS.254.13.0

Назначение и область применения насоса VALTEC RS 25/4-130 VRS.254.13.0

Циркуляционные насосы VRS предназначены для создания принудительной циркуляции теплоносителя в открытых и закрытых системах отопления зданий и сооружений любого назначения. В качестве рабочей среды может использоваться вода и гликолесодержащие (до 50%) жидкости, не содержащие добавки, агрессивные к материалам насоса и нерастворимые механические примеси.
Циркуляционные насосы VALTEC представляют собой моноблочный электронасос с однофазным трёхскоростным электродвигателем.

• Конструктивное исполнение «с мокрым ротором» предполагает, что ротор электродвигателя, вал и подшипники при работе насоса смазываются и охлаждаются перекачиваемой жидкостью.
• Корпус насоса выполнен из чугуна; кожух статора – из алюминиевого сплава; крыльчатка - из полипропилена, армированного стекловолокном.
• Насосы снабжены устройством защиты от перегрева. При превышении температуры обмотки статора 150°С, отключается электропитание насоса. Последующее включение насоса возможно только после остывания обмотки.
• Перегрев обмотки свидетельствует о наличии помех в работе насоса (засорение рабочей камеры, «закисание» подшипников, длительная работа на «закрытую задвижку» и т.п.). В случае срабатывания тепловой защиты, до включения насоса необходимо выявить и устранить причину перегрева.

Указания по монтажу и подключению циркуляционного насоса VALTEC.

1. Перед установкой насоса система отопления должна быть промыта.
2. Направление движения теплоносителя должно совпадать с направлением стрелки на корпусе насоса.
3. Для увеличения срока службы рекомендуется устанавливать циркуляционный насос в обратную магистраль.
4. Перед насосом рекомендуется устанавливать фильтр механической очистки с размером ячейки 500÷800 мкм.
5. Насос следует устанавливать так, чтобы вал двигателя находился в горизонтальном положении.
6. Электродвигатель насоса допустимо поворачивать только при полностью слитом теплоносителе.
7. Не допускается устанавливать насос клеммной коробкой вниз.
8. Насос следует подключать к электросети трёхжильным кабелем с сечением жилы не менее 0,75 мм2. Присоединительные клеммы расположены под крышкой клеммной коробки. Подключение насоса к заземляющему контуру обязательно.
9. В цепи питания насоса должно быть установлено УЗО с током срабатывания не более 30 мА. 5.10. Клеммная коробка должна быть расположена таким образом, чтобы возможность попадания в неё воды была полностью исключена.
10. Кожух электродвигателя с клеммной коробкой может быть переустановлен в любое удобное положение. Для этого шестигранным ключом отвинчиваются 4 винта крепления кожуха к корпусу насоса. Кожух устанавливается в нужное положение

Указания по запуску в эксплуатацию насоса VALTEC RS

• Перед запуском насоса система отопления должна быть заполнена теплоносителем. Статическое давление в точке установки насоса не должно быть менее указанного в таблице технических характеристик.
• Из системы необходимо полностью удалить воздух.
• Переключатель скоростей насоса следует установить в положение III, и произвести пуск насоса.
• На работающем насосе необходимо отвинтить пробку для удаления воздуха из корпуса насоса. После выпуска воздуха, пробку следует установить на место.
• Скорость насоса выбирается, исходя из требуемого режима работы системы.

Указания по эксплуатации

В процессе эксплуатации насоса следует периодически проверять на отсутствие попадание влаги на клеммную коробку. Процедуру выпуска воздуха из корпуса насоса следует производить один раз в полгода, а также после каждого опорожнения и заполнения системы теплоносителем. При этом следует соблюдать осторожность, т.к. выпускаемый воздух может быть насыщен водяным паром и брызгами высокой температуры. При появлении посторонних шумов в работе насоса, а также при появлении запаха горелого пластика или изоляции, необходимо немедленно прекратить эксплуатацию насоса и доставить его в сервисный центр. Перед пуском насоса после длительного периода бездействия, необходимо выкрутить пробку выпуска воздуха и провернуть вал шлицевой отвёрткой. Невозможность проворачивания вала свидетельствует о накоплении на нем накипи. В этом случае необходимо демонтировать насос и доставить его в сервисный центр. Во время длительных (больше месяца) перерывов в эксплуатации, рекомендуется один раз в месяц включать насос (при заполненной системе) на III скорости на 1-2 минуты, что позволит избежать его заклинивания. При использовании в качестве теплоносителя гликолевых растворов с низкой температурой замерзания, подбор насоса следует производить с учетом того, что потери давления в системе в этом случае возрастают в 1,51 раза (раствор на -30°С), или в 1,88 раз (раствор на -65°С) по сравнению с гидравлическими потерями при теплоносителе воде.

Гарантийные обязательства на циркуляционный насос VALTEC RS 25/4-130 с гайками VRS.254.13.0.

Изготовитель гарантирует соответствие изделия требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации. Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя. Гарантия не распространяется на дефекты, возникшие в случаях: - нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия; - ненадлежащей транспортировки и погрузо-разгрузочных работ; - наличия следов воздействия веществ, агрессивных к материалам изделия; - наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами; - повреждений, вызванных неправильными действиями потребителя; - наличия следов постороннего вмешательства в конструкцию изделия. Производитель оставляет за собой право внесения изменений в конструкцию, улучшающие качество изделия при сохранении основных эксплуатационных характеристик.  Условия гарантийного обслуживания. Претензии к качеству товара могут быть предъявлены в течение гарантийного срока. Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно. Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра. Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются. В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем. Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными.

Гарантийный срок  - двенадцать месяцев с даты продажи конечному потребителю.

16012 UNIPUMP Насос циркуляционный для систем отопления (корпус-чугун) UPF 65-80 280 мм фланцевый

55391 UNIPUMP Насос циркуляционный для систем отопления (корпус-чугун) UPF 65-100 300 мм фланцевый

Насос ЦИРКУЛЯЦИОННЫЙ Espa RA1-S 32-40-180 HEATING CIRCULATING PUMPS 230 v 50

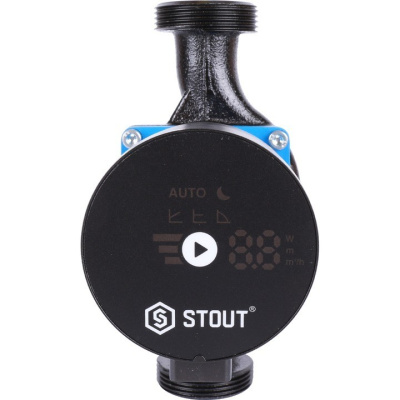

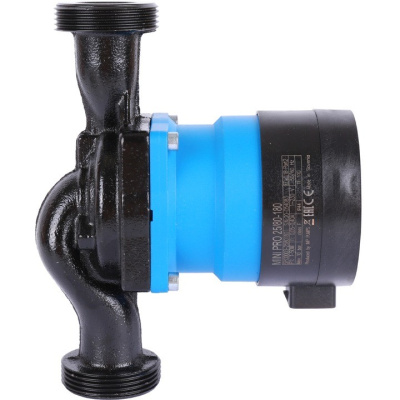

Насос циркуляционный mini pro 25/80-180 STOUT SPC-0003-2580180

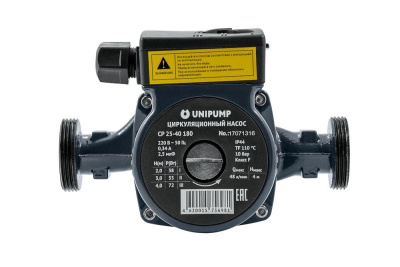

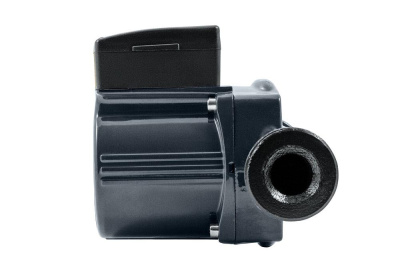

UNIPUMP CP 25-40 циркуляционный насос (корпус-чугун) монтажная длина 180 мм

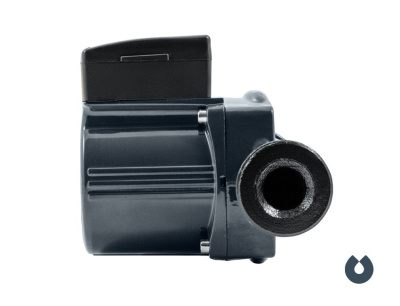

UNIPUMP CP 25-40 циркуляционный насос (корпус-чугун) монтажная длина 130 мм

UNIPUMP UPS 32-120 циркуляционный насос (корпус-чугун) монтажная длина 220 мм

три режима мощности (3-х скоростной переключатель)*; монтажная длина: 130, 180, 220, 230 мм;
материал корпуса насоса – чугун;
тип присоединения – резьбовое; поставляется с монтажным резьбовым комплектом.

UNIPUMP UPS 32-60 циркуляционный насос (корпус-чугун) монтажная длина 180 мм

три режима мощности (3-х скоростной переключатель)*; монтажная длина: 130, 180, 220, 230 мм;
материал корпуса насоса – чугун;
тип присоединения – резьбовое; поставляется с монтажным резьбовым комплектом.

Насос циркуляционный WESTER WPE 25-40 G 180 мм 1х230 В с накидными гайками 1"

WESTER Насос циркуляционный WCP 25-60 G 130 мм 1х230 В с накидными гайками 1"

76412 UNIPUMP Насос циркуляционный для систем отопления (корпус-чугун) UPF3 40-160 250 мм фланцевый

• трехфазный электродвигатель со встроенной термозащитой;
• три режима мощности (3-х скоростной переключатель);
• тип присоединения – фланцевое;
• в комплект поставки входит набор ответных фланцев с прокладками

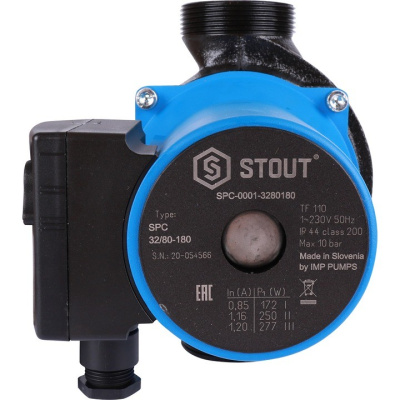

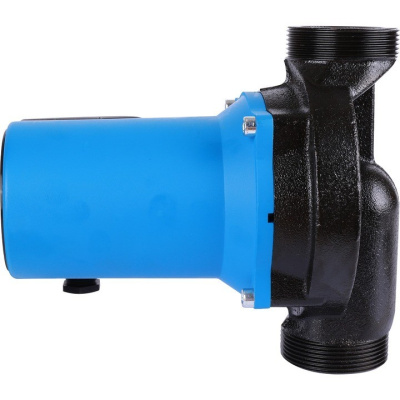

Насос циркуляционный 32/80-180 STOUT SPC-0001-3280180
