Затворы

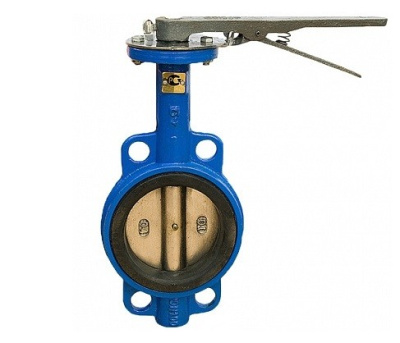

Дисковые поворотные затворы применяются в системах тепловодоснабжения, вентиляции и кондиционирования, а также в магистралях тепловых сетей как надежное, не требующее специального обслуживания запорно-регулирующее устройство.
Техническая информация:

Срок гарантии производителя 1 год.

Рабочая среда: вода, пар, воздух.

Класс герметичности "B" по ГОСТ 9544-93.

Материал корпуса: чугун.

Материал уплотнения: EPDM.

Материал шпинделя: нержавеющая сталь.

Привод: ручной или редуктор на больших диаметрах.

Материал диска: ковкий чугун с покрытием (хром).

Тип соединения: межфланцевое.

Номинальное давление PN,МПа 1.6

Максимальная температура рабочей среды, С°130.

GEBO Group, Germany, Schwelm

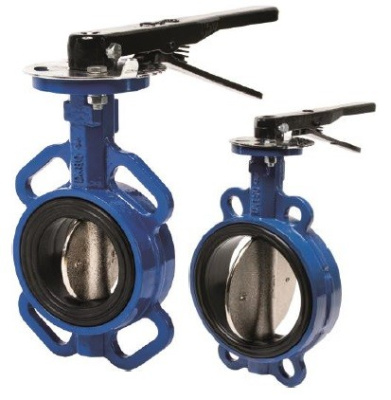

ЗАТВОР ДИСКОВЫЙ ПОВОРОТНЫЙ ГЕБО МЕЖФЛАНЦЕВЫЙ PN 10/16

Характеристики:
Разработан по норме: DIN EN 593
Соединение: EN 1092 PN 10/16, AS 2129 TABLE E, JIS B2212 10K, BS 10 TABLE D/E
Фланец: ISO 5211
Максимальное рабочее давление: 16 бар
Максимальная рабочая температура: 110 °С
Наплавленное эпоксидное покрытие в соответствии ANSI/AWWA C550
Среда применения: вода
Протокол испытаний – 04503-220-1-18/БМ от 16.03.2018 г
Соответствует требованиям ТР ТС 010/2011, ГОСТ 12.2.063-2015



Cпецификация материалов:
1 Корпус Чугун EN-GJS-450-10
2 Уплотнительная манжета DN40–400: EPDM & грунтовка DN450–800: EPDM вулканизированный
3 Диск Чугун EN-GJS-450-10
4 Шток DN40–350: нержавеющая сталь SS420, односоставной шток DN400–800: нержавеющая сталь SS431, двусоставной шток
5 Уплотнительное кольцо NBR
6 Втулка DN40–350: Нейлон 1010 DN 400–800: смазанная бронза
7 Рукоятка Чугун EN-GJS-450-10
8 Крышка вала (DN400–800) Чугун EN-GJS-450-10
9 Зубчатая передача EN-GJS-450-10

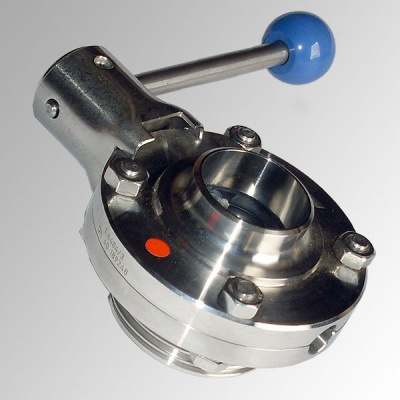

Затвор дисковый s/s Dn 50 AISI 304L нержавеющей стали

Дисковые поворотные затворы применяются в системах тепловодоснабжения, вентиляции и кондиционирования, а также в магистралях тепловых сетей как надежное, не требующее специального обслуживания запорно-регулирующее устройство.
Техническая информация:

Срок гарантии производителя 1 год.

Рабочая среда: вода, пар, воздух.

Класс герметичности "B" по ГОСТ 9544-93.

Материал корпуса: чугун.

Материал уплотнения: EPDM.

Материал шпинделя: нержавеющая сталь.

Привод: ручной или редуктор на больших диаметрах.

Материал диска: ковкий чугун с покрытием (хром).

Тип соединения: межфланцевое.

Номинальное давление PN,МПа 1.6

Максимальная температура рабочей среды, С°130.

Дисковые поворотные затворы применяются в системах тепловодоснабжения, вентиляции и кондиционирования, а также в магистралях тепловых сетей как надежное, не требующее специального обслуживания запорно-регулирующее устройство.
Техническая информация:

Срок гарантии производителя 1 год.

Рабочая среда: вода, пар, воздух.

Класс герметичности "B" по ГОСТ 9544-93.

Материал корпуса: чугун.

Материал уплотнения: EPDM.

Материал шпинделя: нержавеющая сталь.

Привод: ручной или редуктор на больших диаметрах.

Материал диска: ковкий чугун с покрытием (хром).

Тип соединения: межфланцевое.

Номинальное давление PN,МПа 1.6

Максимальная температура рабочей среды, С°130.

Дисковые поворотные затворы применяются в системах тепловодоснабжения, вентиляции и кондиционирования, а также в магистралях тепловых сетей как надежное, не требующее специального обслуживания запорно-регулирующее устройство.
Техническая информация:

Срок гарантии производителя 1 год.

Рабочая среда: вода, пар, воздух.

Класс герметичности "B" по ГОСТ 9544-93.

Материал корпуса: чугун.

Материал уплотнения: EPDM.

Материал шпинделя: нержавеющая сталь.

Привод: ручной или редуктор на больших диаметрах.

Материал диска: ковкий чугун с покрытием (хром).

Тип соединения: межфланцевое.

Номинальное давление PN,МПа 1.6

Максимальная температура рабочей среды, С°130.
