Расширительные и пластиковые баки

Гидроаккумулятор UNIPUMP синий 50 л. вертик. подкл. 1" снизу, мембрана EPDM, фланец оцинк. 88489

Гидроаккумулятор UNIPUMP вертикальный с нижним подключением.

Гидроаккумуляторы UNIPUMP — предназначены для поддержания постоянного давления в системе водоснабжения, предотвращения гидравлических ударов, а также для хранения определенного запаса воды. Наличие гидроаккумулятора в системе автономного водоснабжения позволяет снизить количество включений и выключений насоса, что увеличивает срок его службы.

Гидроаккумуляторы UNIPUMP — предназначены для поддержания постоянного давления в системе водоснабжения, предотвращения гидравлических ударов, а также для хранения определенного запаса воды. Наличие гидроаккумулятора в системе автономного водоснабжения позволяет снизить количество включений и выключений насоса, что увеличивает срок его службы.

Гидроаккумуляторы UNIPUMP выпускаются объемом 2, 5, 24, 50, 80, 100, 150, 200, 300 и 500 литров, горизонтальные и вертикальные.

Горизонтальные гидроаккумуляторы объемом 24, 50 и 100 литров оснащены усиленной площадкой для установки насоса.

• Диапазон рабочих температур — 0 ... +90ºС
• Давление воздуха внутри гидроаккумулятора — 1,5 bar
• Присоединительный размер — 1" - 1,5"

Технические характеристики:

ЕМКОСТЬ Н 5000 литров 1735 х 1685 х 2340 Диаметр горловины 400 мм

ЕМКОСТЬ S 500 литров 1020х580х1260 Диаметр горловины 300/150

ЕМКОСТЬ ЭВП 100 литров (Ширина 693 мм х Длина 1206 мм ) Диаметр горловины 300 мм

ЕМКОСТЬ ЭВП 50 литров (Ширина 605 мм х Длина 789 мм ) Диаметр горловины 300 мм

ЕМКОСТЬ Н 2000 литров в обрешетке 1280 х 2010 Диаметр горловины 400 мм

ЕМКОСТЬ K 4000 ли1680 х 1172 x2640 Диаметр горловины 400 мм При эксплуатации обязательна обрешетка

ЕМКОСТЬ Т 5000 литров 2150 х DN 1850 Диаметр горловины 400 мм

Бак расш. для отопления 200л. КРАСНЫЙ (с ножками) VALTEC VT.RV.R.080200

Объем жидкости зависит от ее температуры: при нагреве он увеличивается, а при охлаждении – уменьшается. Для компенсации этих изменений в системах водяного отопления, охлаждения, горячего водоснабжения служит расширительный бак. В него поступает «на хранение» избыточный объем горячего теплоносителя. При уменьшении нагрева жидкость возвращается в контур. За счет этого система постоянно наполнена, а давление в ней стабильно. В современных системах отопления и ГВС используют расширительные баки мембранного типа. Их конструкция исключает контакт теплоносителя с атмосферой и проникновение в рабочую жидкость кислорода, который является причиной коррозии оборудования и образования воздушных пробок. Кроме того, в отличие от обычного расширительного бака, мембранный бак можно разместить в любом месте дома (открытый – только в верхней точке системы). Вне зависимости от функционального назначения инженерной системы мембранный бак сглаживает колебания давления в ней и компенсирует гидравлические удары. Торговая марка VALT

Бак расш. для отопления 1000л. КРАСНЫЙ (с ножками) VALTEC VT.RV.R.081000

Объем жидкости зависит от ее температуры: при нагреве он увеличивается, а при охлаждении – уменьшается. Для компенсации этих изменений в системах водяного отопления, охлаждения, горячего водоснабжения служит расширительный бак. В него поступает «на хранение» избыточный объем горячего теплоносителя. При уменьшении нагрева жидкость возвращается в контур. За счет этого система постоянно наполнена, а давление в ней стабильно. В современных системах отопления и ГВС используют расширительные баки мембранного типа. Их конструкция исключает контакт теплоносителя с атмосферой и проникновение в рабочую жидкость кислорода, который является причиной коррозии оборудования и образования воздушных пробок. Кроме того, в отличие от обычного расширительного бака, мембранный бак можно разместить в любом месте дома (открытый – только в верхней точке системы). Вне зависимости от функционального назначения инженерной системы мембранный бак сглаживает колебания давления в ней и компенсирует гидравлические удары. Торговая марка VALT

ЕМКОСТЬ в обрешетке ФМ 120 литров Диаметр 514 мм Диаметр горловины 300 мм

ЕмкостьТ 5000 М

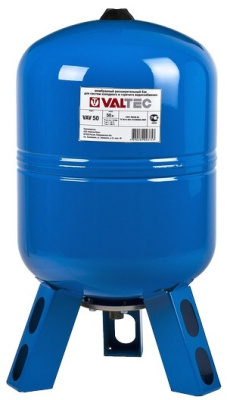

Бак расш. для ГВС и ХВС 100л. СИНИЙ (с ножками) VALTEC 1" Резьба Наружная VT.AV.B.060100

ЕМКОСТЬ Н 300 литров 635 х 600 х 1120 Диаметр горловины 300 мм

Бак промывной 120 литров (Ширина 530 мм х Длина 530 мм ) Диаметр горловины 190 мм

ЕМКОСТЬ AGRO 3000 литров (Ширина 1480 мм х Длина 1890 мм ) Диаметр горловины 420 мм

Бак мембранный для отопления Wester WRV 500 литров (top) 1,1/4" (780x1390 мм)

Назначение:

- Мембранные баки Wester серии WRV предназначены для компенсации температурного расширения теплоносителя в замкнутых системах отопления.

- В качестве теплоносителя допускается использование воды или водного раствора гликоля с концентрацией до 50%.

- Технические характеристики Диапазон рабочих температур теплоносителя: -10…+100 °С.

Материал корпуса: Сталь углеродистая с эпоксиполиполиэфирным наружным покрытием красного цвета RAL 3020

Материал контрфланца: Сталь углеродистая с эпоксиполиэфирным покрытием красного цвета RAL 3020

Материал мембраны: EPDM (этилен-пропилендиен мономер)

Материал ниппеля: латунь.

Тип мембраны: заменяемая.

Габаритные размеры:

Все модели обладают следующими конструктивными особенностями:

а) баки сделаны из прочной высококачественной стали по своей конструкции рассчитаны на многолетнюю эксплуатацию.

б) баки снабжены штуцерами для подключения к системе отопления. Баки 200- 1000 снабжены держателем мембраны к которому можно подключить манометр или необходимо заглушить.

в) модели 50-150 выполнены на опорах, модели 200-1000 выполнены на стойках.

Размещение и монтаж

Место установки бака необходимо выбрать так, чтобы предохранить его от ударов, производственной вибрации, воздействия атмосферных осадков. Любой удар или механическое воздействие могут привести к нарушению герметичности и как следствие выхода из строя расширительного бака.

При подключении мембранного бака к трубопроводу системы необходимо установить отключающий кран и кран для опорожнения мембранного бака, как показано на схеме.

Максимальное рабочее давление бака должно быть больше, чем давление срабатывания предохранительного клапана. При этом необходимо учесть разницу в высоте расположения бака и предохранительного клапана.

Перед установкой бака необходимо настроить давление в воздушной полости мембранного бака, для чего подключить компрессор к ниппелю бака и накачать бак воздухом до расчетного давления.

При испытании системы отопления давлением, превышающим максимальное рабочее давление бака, необходимо отсоединить бак и заглушить подводящий трубопровод.

Техническое обслуживание:

При эксплуатации мембранного необходимо не реже 1 раза в месяц проверять давление в воздушной полости.

Периодически, один раз в год, проводить профилактический осмотр.

Проверка давления в воздушной полости должна производится при остановленном котле, и отключенном от системы мембранном баке. Отключающий кран (п.6) должен быть закрыт, кран для слива теплоносителя из бака (п.7) открыт. После проверки и настройки давления в воздушной полости кран слива теплоносителя закрыть, а отключающий кран открыть. Не разрешается эксплуатация системы при закрытом отключающем кране на мембранном баке.

Вариант установки расширительного бака:

Возможные неисправности и способы их устранения:

Условия транспортировки, хранения и эксплуатации

Условия транспортирования 5(ОЖ2) по ГОСТ15150. Разрешается транспортировать любым видом закрытого транспорта, в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.

Баки мембранные предназначены для эксплуатации в стационарном положении, в помещении. Поверхность бака необходимо предохранять от механических повреждений, абразивных и химических воздействий.

Климатическое исполнение баков мембранных и их функциональных составных частей соответствует условиям эксплуатации УХЛ, категории размещения 4 по ГОСТ 15150-69 и обеспечивает работоспособность в заданных условиях эксплуатации.

Температура помещения при эксплуатации мембранных баков, должна находиться в пределах +1 до +40 °С. Влажность воздуха не должна превышать 80% при +25 °С. Минимальная температура хранения – минус 50 °С.

Гарантийные обязательства.

Изготовитель гарантирует соответствие расширительных баков модели WRV требованиям безопасности, при условии соблюдения потребителем правил транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок – 2 года со дня продажи.

Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

Гарантия не распространяется на дефекты, возникшие по вине потребителя в нарушении правил установки и эксплуатации, а также при наличии механических повреждений.

Срок службы изделия – 7 лет, при условии соблюдения условий монтажа и эксплуатации.

Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока покупателю не возмещаются.

Бак расширительный 750л. с под. КРАСНЫЙ CIMM

Гидроаккумулятор синий 80 л. вертик. подкл. 1" сверху UNIPUMP , мембрана EPDM, фланец нерж. 74750

Гидроаккумулятор UNIPUMP 80 литров вертикальный с подключение сверху (фланец – нержавеющая сталь сталь)

Гидроаккумуляторы UNIPUMP — предназначены для поддержания постоянного давления в системе водоснабжения, предотвращения гидравлических ударов, а также для хранения определенного запаса воды. Наличие гидроаккумулятора в системе автономного водоснабжения позволяет снизить количество включений и выключений насоса, что увеличивает срок его службы.

Гидроаккумуляторы UNIPUMP — предназначены для поддержания постоянного давления в системе водоснабжения, предотвращения гидравлических ударов, а также для хранения определенного запаса воды. Наличие гидроаккумулятора в системе автономного водоснабжения позволяет снизить количество включений и выключений насоса, что увеличивает срок его службы.

Гидроаккумуляторы UNIPUMP выпускаются объемом 2, 5, 24, 50, 80, 100, 150, 200, 300 и 500 литров, горизонтальные и вертикальные.

Горизонтальные гидроаккумуляторы объемом 24, 50 и 100 литров оснащены усиленной площадкой для установки насоса.

• Диапазон рабочих температур — 0 ... +90ºС
• Давление воздуха внутри гидроаккумулятора — 1,5 bar
• Присоединительный размер — 1" - 1,5"

Технические характеристики:
