Расширительные баки для отопления

Бак расширительный 12л. КРАСНЫЙ CIMM

STOUT Мембранный расширительный бак 600 л. 1,1/2" 6 бар, 100°C, для отопления красный STH-0006-000600

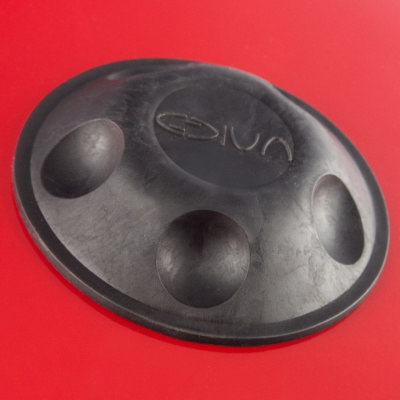

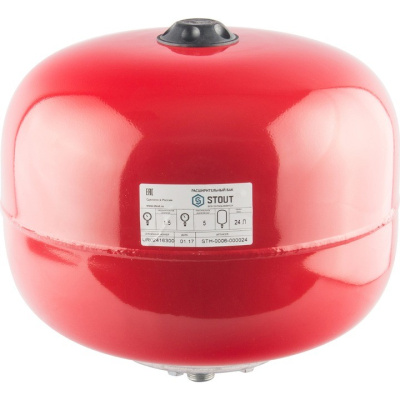

STOUT Мембранный расширительный бак 24 л, 3/4" 5 бар, 100°C, для отопления красный STH-0006-000024

Бак расширительный плоский 6л. КРАСНЫЙ CIMM круглый 400 х 400 х 710

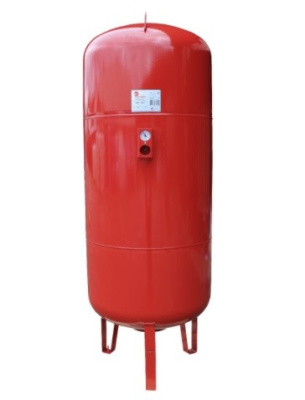

Бак расширительный 2500 литров. подкл. 2" для ОТОПЛЕНИЯ (1100 х 2760 мм) Wester

Назначение

Мембранные баки Wester серии WRV предназначены для компенсации температурного расширения теплоносителя в замкнутых системах отопления.

В качестве теплоносителя допускается использование воды или водного раствора гликоля с концентрацией до 50%.

Технические характеристики:

Диапазон рабочих температур теплоносителя: -10…+100 0С.

Материал корпуса: Сталь углеродистая с эпоксиполиполиэфирным наружным покрытием красного цвета RAL 3020

Материал контрфланца: Сталь углеродистая с эпоксиполиэфирным покрытием красного цвета RAL 3020

Материал мембраны: EPDM (этилен-пропилендиен мономер)

Тип мембраны: заменяемая

Габаритные размеры:

Все модели обладают следующими конструктивными особенностями:

а) баки сделаны из прочной высококачественной стали по своей конструкции рассчитаны на многолетнюю эксплуатацию.

б) баки снабжены штуцерами для подключения к системе отопления и держателем мембраны к которому можно подключить манометр или необходимо заглушить.

в) Все модели баков выполнены на стойках.

Размещение и монтаж:

Место установки бака необходимо выбрать так, чтобы предохранить его от ударов, производственной вибрации, воздействия атмосферных осадков. Любой удар или механическое воздействие могут привести к нарушению герметичности и как следствие выхода из строя расширительного бака.

При подключении мембранного бака к трубопроводу системы необходимо установить отключающий кран и кран для опорожнения мембранного бака, как показано на схеме.

 Максимальное рабочее давление бака должно быть больше, чем давление срабатывания предохранительного клапана. При этом необходимо учесть разницу в высоте расположения бака и предохранительного клапана.

Перед установкой бака необходимо настроить давление в воздушной полости мембранного бака, для чего подключить компрессор к ниппелю бака и накачать бак воздухом до расчетного давления.

При испытании системы отопления давлением, превышающим максимальное рабочее давление бака, необходимо отсоединить бак и заглушить подводящий трубопровод.

Техническое обслуживание:

При эксплуатации мембранного необходимо не реже 1 раза в месяц проверять давление в воздушной полости.

Периодически, один раз в год, проводить профилактический осмотр.

Проверка давления в воздушной полости должна производится при остановленном котле, и отключенном от системы мембранном баке. Отключающий кран (п.6) должен быть закрыт, кран для слива теплоносителя из бака (п.7) открыт. После проверки и настройки давления в воздушной полости кран слива теплоносителя закрыть, а отключающий кран открыть. Не разрешается эксплуатация системы при закрытом отключающем кране на мембранном баке.

Вариант установки расширительного бака:

Возможные неисправности и способы их устранения:

Условия транспортировки, хранения и эксплуатации

Условия транспортирования 5(ОЖ2) по ГОСТ15150. Разрешается транспортировать любым видом закрытого транспорта, в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.

Баки мембранные предназначены для эксплуатации в стационарном положении, в помещении. Поверхность бака необходимо предохранять от механических повреждений, абразивных и химических воздействий.

Климатическое исполнение баков мембранных и их функциональных составных частей соответствует условиям эксплуатации УХЛ, категории размещения 4 по ГОСТ 15150-69 и обеспечивает работоспособность в заданных условиях эксплуатации.

Температура помещения при эксплуатации мембранных баков, должна находиться в пределах +1 до +40 °С. Влажность воздуха не должна превышать 80% при +25 °С. Минимальная температура хранения – минус 50 °С.

Гарантийные обязательства.

Изготовитель гарантирует соответствие расширительных баков модели WRV требованиям безопасности, при условии соблюдения потребителем правил транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок – 2 года со дня продажи.

Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

Гарантия не распространяется на дефекты, возникшие по вине потребителя в нарушении правил установки и эксплуатации, а также при наличии механических повреждений.

Срок службы изделия – 7 лет, при условии соблюдения условий монтажа и эксплуатации.

Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока покупателю не возмещаются.

Бак КРАСНЫЙ мембранный расширительный для отопления 25л. VALTEC 3/4" Резьба Наружная VT.F.R.050025

(VT.F.R) Мембранные расширительные баки VALTEC VT.F.R предназначены для систем водяного отопления и охлаждения с температурой рабочей среды (вода или водно-гликолевая смесь с концентрацией до 50 %) от –10 до +120 °С. Максимальная рабочая температура на мембране при длительной эксплуатации составляет +70 °С, максимальное рабочее давление – 6 бар. Заводское давление в газовой камере (преднастройка) – 1,5 бара. Корпус и опоры (ими оснащаются модели объемом от 35 л включительно) баков выполнены из углеродистой стали, покрыты эпоксидной эмалью красного цвета (RAL 3002), материал фланца – оцинкованная сталь, мембраны – EPDM.
Паспорта на расширительные баки для ХВС, ГВС, ОТОПЛЕНИЯ VALTEC

Бак расширительный 6л. КРАСНЫЙ CIMM

Бак расширительный 35л. с ножками КРАСНЫЙ CIMM

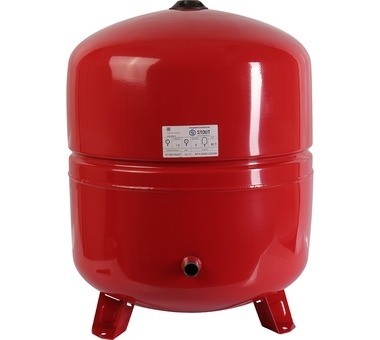

STOUT Мембранный расширительный бак 80 л. 3/4" 5 бар, 100°C, для отопления красный STH-0005-000080

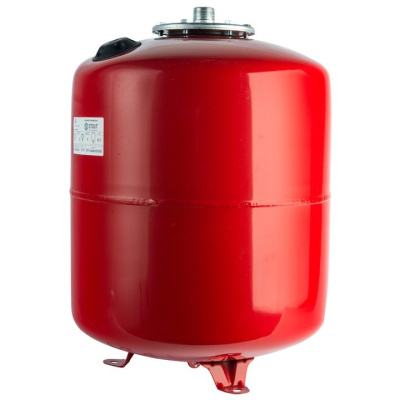

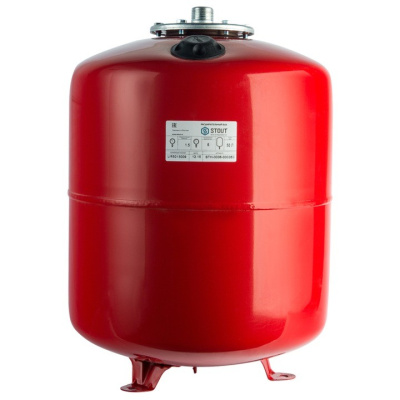

STOUT Мембранный расширительный бак 80 л, 1" 6 бар, 100°C, для отопления красный STH-0006-000080

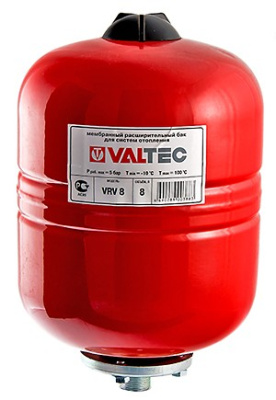

Бак расш. для отопления 750л. КРАСНЫЙ (с ножками) VALTEC VT.RV.R.080750

Объем жидкости зависит от ее температуры: при нагреве он увеличивается, а при охлаждении – уменьшается. Для компенсации этих изменений в системах водяного отопления, охлаждения, горячего водоснабжения служит расширительный бак. В него поступает «на хранение» избыточный объем горячего теплоносителя. При уменьшении нагрева жидкость возвращается в контур. За счет этого система постоянно наполнена, а давление в ней стабильно. В современных системах отопления и ГВС используют расширительные баки мембранного типа. Их конструкция исключает контакт теплоносителя с атмосферой и проникновение в рабочую жидкость кислорода, который является причиной коррозии оборудования и образования воздушных пробок. Кроме того, в отличие от обычного расширительного бака, мембранный бак можно разместить в любом месте дома (открытый – только в верхней точке системы). Вне зависимости от функционального назначения инженерной системы мембранный бак сглаживает колебания давления в ней и компенсирует гидравлические удары. Торговая марка VALT

Бак расширительный плоский 10л. КРАСНЫЙ CIMM круглый 400 х 400 х 710

Бак КРАСНЫЙ мембранный расширительный для отопления 12л. VALTEC 3/4" Резьба Наружная VT.F.R.050012

(VT.F.R) Мембранные расширительные баки VALTEC VT.F.R предназначены для систем водяного отопления и охлаждения с температурой рабочей среды (вода или водно-гликолевая смесь с концентрацией до 50 %) от –10 до +120 °С. Максимальная рабочая температура на мембране при длительной эксплуатации составляет +70 °С, максимальное рабочее давление – 6 бар. Заводское давление в газовой камере (преднастройка) – 1,5 бара. Корпус и опоры (ими оснащаются модели объемом от 35 л включительно) баков выполнены из углеродистой стали, покрыты эпоксидной эмалью красного цвета (RAL 3002), материал фланца – оцинкованная сталь, мембраны – EPDM.
Паспорта на расширительные баки для ХВС, ГВС, ОТОПЛЕНИЯ VALTEC

Бак КРАСНЫЙ мембранный расширительный для отопления 8л. VALTEC 3/4" Резьба Наружная VT.F.R.050008 (VT.F.R)

Мембранные расширительные баки VALTEC VT.F.R предназначены для систем водяного отопления и охлаждения с температурой рабочей среды (вода или водно-гликолевая смесь с концентрацией до 50 %) от –10 до +120 °С. Максимальная рабочая температура на мембране при длительной эксплуатации составляет +70 °С, максимальное рабочее давление – 6 бар. Заводское давление в газовой камере (преднастройка) – 1,5 бара. Корпус и опоры (ими оснащаются модели объемом от 35 л включительно) баков выполнены из углеродистой стали, покрыты эпоксидной эмалью красного цвета (RAL 3002), материал фланца – оцинкованная сталь, мембраны – EPDM.

Паспорта на расширительные баки для ХВС, ГВС, ОТОПЛЕНИЯ VALTEC

Расширительный бак Flamco R 110 л 1" тепло-/холодо-снабжение Flexcon 3 - 10 bar Мембрана: SBR. 16106RU

Бак расширительный 35л. с под. КРАСНЫЙ CIMM

Бак расширительный 18л. КРАСНЫЙ CIMM

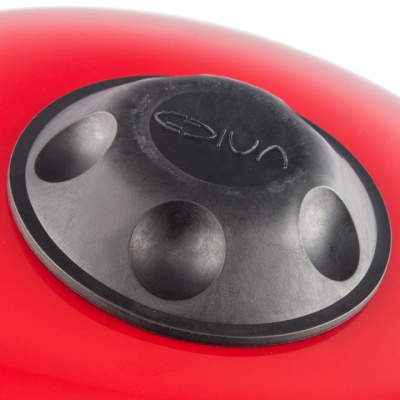

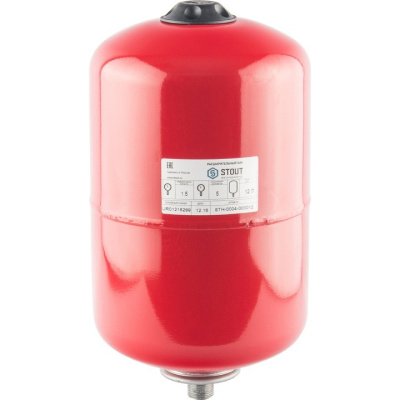

STOUT Мембранный расширительный бак 12 л. 3/4" 5 бар, 100°C, для отопления красный STH-0004-000012

STOUT Мембранный расширительный бак 700 л. 1,1/2" 6 бар, 100°C, для отопления красный STH-0006-000700

STOUT Мембранный расширительный бак 150 л, 1" 6 бар, 100°C, для отопления красный STH-0006-000150
