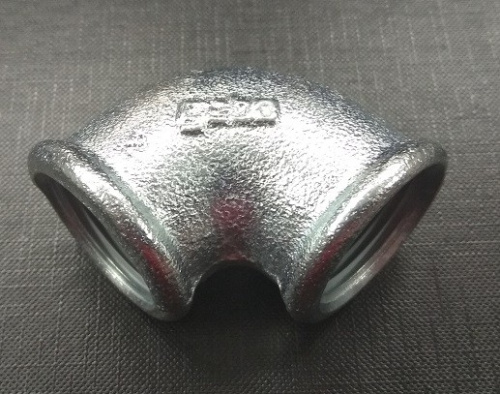

Угол 3'' ВН-ВН резьба GEBO Platinum оцинкованный чугун

Угол 3'' ВН-ВН резьба GEBO Platinum оцинкованный чугун

Фитинги этого класса должны отвечать следующим требованиям:

- Материал EN-GJMW-400-5 или EN-GJMB-350-10.

- Коническая наружная резьба согласно ISO 7/1.

- Цилиндрическая внутренняя резьба согласно ISO 7/1.

- Средняя толщина слоя гальванизации не должна превышать 63 мкм.

- Размеры должны быть выдержаны.

- Испытания на 100% герметичность в объеме жидкости при давлении 5 бар.

- Должны быть обнаружены недостатки при помощи визуального осмотра.

- Испытания на растяжение при мин. 100 бар

- Должна быть произведена в сертифицированной по стандарту ISO 9001 компании.

Чугунные резьбовые фитинги, соответствующие указанным выше стандартам, особенно хорошо подходят для жидкостей, воздуха, газа, воды, печного газа, углеводородов и т. д. при соблюдении ограничений по максимальному давлению и температуре.

Стандартные условия:

Минимальная рабочая температура: -20 ° C

Нажмите при минимальной рабочей температуре: 25 бар

Рабочее давление в диапазоне температур от -20 ° C до 120 ° C: 25 бар

Рабочее давление в диапазоне температур от 120 ° C до 300 ° C: 20-25 бар

Фитинги Gebo изготовлены из оцинкованного горячим способом «Design Symbol A» и соответствуют стандарту UNI 10242: 1994 и рейтингу качества ENGJMB 350-10. Это означает, что испытательный образец диаметром 12 мм дает следующие механические результаты:

- Предел прочности при растяжении (минимальное значение) 350 Н / мм2 (35 кг / мм2)

- предел гибкости 0,2% (минимум) 200 Н / мм2 (20 кг / мм2)

- Процентное увеличение (минимальное значение) 10%

- Количество твердости Бринелла 150 HB

Чтобы гарантировать отсутствие дефектов материала, который может вызвать утечку, каждая часть арматуры Gebo проверяется на прочность в соответствии с требованиями EN 10242: 1994

Резьбовые фитинги Gebo оцинкованы в соответствии с EN 10242: 1994.

Цинковое покрытие составляет более 500 г / м2, что соответствует минимальной толщине 70 мкм.

Толщина слоя цинка и хорошая адгезия к основному слою обеспечивают отличную и долговременную защиту от коррозии.

После механической резьбы фитинги Gebo дополнительно оцинкованы в соответствии с DIN 50961. Таким образом, масла и другие защитные жидкости не присутствуют на внешней и внутренней поверхностях фитингов.

Трубная резьба коническая: резьбовые фитинги Gebo класса «Design Symbol A» изготавливаются в соответствии с ISO 7-1 (DIN 2999) с конической наружной резьбой (R) и цилиндрической внутренней резьбой (Rp).

Трубчатая цилиндрическая резьба: резьбовые фитинги Gebo «Design Symbol A» изготавливаются по ISO 228/1 с цилиндрической наружной и внутренней резьбой (G).

Для ковкого чугуна применяется строгое соответствие стандарту UNI EN 1562, которое устанавливает классификацию чугуна, его спецификацию и параметры, для которых он должен пройти испытание.

Резьбовые фитинги соответствуют стандарту EN 10242. Они классифицируют фитинги в соответствии с материалами, формами, типами резьбы, испытаниями на качество, допуски и посадки, толщину гальванического слоя, испытания на давление и прочность.
