Фитинги gebo для стальных труб

Обойма ремонтная ANB (тройник-водоотвод) 4"х1,1/2" GEBO

Заглушка ЕК 1" GEBO

Колено (Угол) WO 1" GEBO

Области применения: стальные трубы, полиэтиленовые трубы, соответствующие SDR 11/S5

Среда: вода, газ, нефтепродукты и топливо (пожалуйста, обращайте внимание на соответствующие технические требования!)

Диапазон давления: газ: 4 кг/см2, вода 10 кг/см2

Температура: газ: от –20°С до +60°С; для систем отопления и хозяйственно-бытового водоснабжения Tmax 80oC; для питьевого водоснабжения Tmax 25oC;

Проверка: проверено Германской технической и научной ассоциацией по вопросам газо- и водоснабжения.

Тип ОK Обжимные соединения из ковкого чугуна, для зажима с обеих сторон.

Муфты для соединения труб без резьбы и без применения сварки !

Инструкция по монтажу:

1. Участок трубы должен быть отрезан вертикально. Убедитесь в том, что на краях трубы нет мусора, неровностей, искажений, резьбы, краски и т.д.

2. При монтаже соединения, детали должны быть установлены поверх трубы в следующей последовательности: конусовидная гайка, обжимное кольцо, распорное кольцо, и уплотнительное кольцо (резиновое).

3. Натяните уплотнительное кольцо по крайней мере на 10 мм от конца трубы.

4. Вставьте конец трубы с отдельными деталями в уплотнительную камеру самого корпуса, убедитесь, что детали посажены точно.

5. Затяните конусовидную гайку на корпус. Держите трубу ровно, убедитесь в том, что труба не крутится пока Вы затягиваете гайку.

6. При использовании динамометрического ключа действуют следующие крутящие моменты, в качестве нормативных показателей: 1/2" – 1" = 120 Нм; 1 1/4" – 2" = 150 Нм

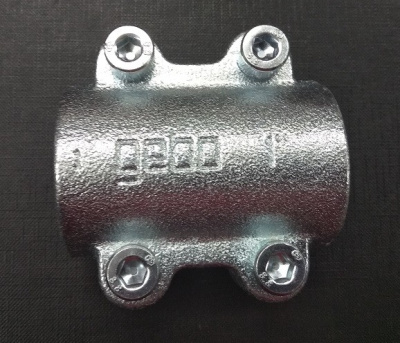

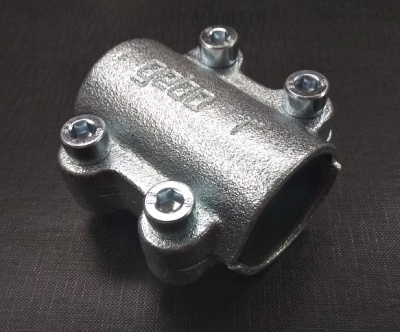

Обойма ремонтная DSK 1.1/2" GEBO

Области применения: стальные трубы, полиэтиленовые трубы, соответствующие SDR 11/S5

Среда: вода

Диапазон давления: стальные трубы: вода 16 кг/см2, полиэтиленовые трубы: вода 16 кг/см2

Температуры: стальные трубы: до 110°С, полиэтиленовые трубы: сектор холодной воды.

Инструкция по монтажу:

1. Очистить поврежденный участок на трубе(1)

2. Надеть на трубу разрезное уплотнение (2).

3. Повернуть уплотнение (2) разрезом в сторону, противоположную поврежденному участку. Уплотнение (2) должно с максимально возможным запасом накрывать поврежденный участок.

4. Надеть на уплотнение (2) нижнюю часть обоймы (3).

5. Надеть на уплотнение (2) верхнюю часть обоймы (3).

6. Вкрутить болты с шестигранным гнездом для затяжки(4).

7. Затянуть „крест-накрест” шестигранным ключом болты (4).

Обойма ремонтная ANB (тройник-водоотвод) 3"х1,1/2" GEBO

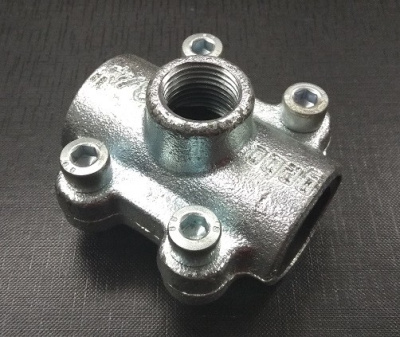

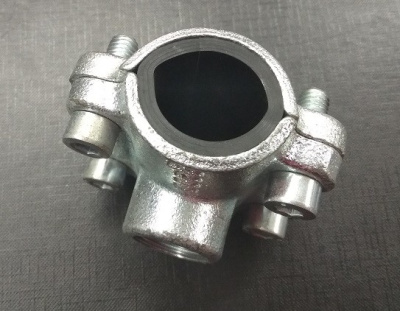

Обойма ремонтная ANB (тройник-водоотвод) 1"х3/4" GEBO

Соединитель GEBO 2" наружная резьба GEBO 95°С для отопительных систем

Специальные обжимные соединения Gebo для стальных труб. Температура максимальная 95°С (рекомендовано для отопления)

Области применения: Фитинги GEBO SPECIAL предназначены для систем отопления, питьевого

и хозяйственно-бытового водоснабжения;

Температура: для систем отопления и хозяйственно-бытового водоснабжения Tmax 95oC; для питьевого водоснабжения Tmax 25oC;

Максимальное давление: холодная вода: 16 кг/см2, горячая вода 6 кг/см2;

Виды труб: стальные трубы согласно DIN 10255;

Проверка: проверено Германской технической и научной ассоциацией по вопросам газо- и водоснабжения.

Технические особенности: Фитинги Gebo Special предназначены для соединения труб с ровными и гладкими краями. Фитинги Special обеспечивают жесткое соединение как на растяжение, так и на сдвиг. Предназначены для разового применения.

Инструкция по монтажу:

Стяжное кольцо со шлицем (2) устанавливается таким образом, что обеспечивает возможность монтажа соединяющихся труб, как прямо, так и под углом.

Прямой (жесткий) монтаж: Стяжное кольцо (2) устанавливается так, чтобы маркировочный желобок (3) был в направлении конусной гайки (1).

Монтаж под углом: Стяжное кольцо (2) устанавливается так, чтобы маркировочный желобок (3) был в направлении уплотни тельной камеры (6).

1. Соединяющиеся концы труб отделить вертикально к оси.

Конец трубы должен быть без заусенцев, недеформированный без резьбы. Краску и загрязнения следует удалить.

2. Конусную гайку (1), стяжное кольцо (2), кольцо подложку (4) и уплотнительный элемент (5) надеть на конец трубы, как показано на рисунке.

3. Уплотнительный элемент (5) продвинуть на мин.10 мм от конца трубы.

4. Конец трубы с отдельными элементами вставить в уплотнительную камеру (6) ввинчивающегося корпуса (7), проверьте правильное положение.

5. Конусную гайку (1) плотно завинтить с ввинчивающимся корпусом (7). Избегайте при этом кручения трубы.

Обойма ремонтная ANB (тройник-водоотвод) 3"х2" GEBO

Колено (Угол) WA 1/2" GEBO

Области применения: стальные трубы, полиэтиленовые трубы, соответствующие SDR 11/S5

Среда: вода, газ, нефтепродукты и топливо (пожалуйста, обращайте внимание на соответствующие технические требования!)

Диапазон давления: газ: 4 кг/см2, вода 10 кг/см2

Температура: газ: от –20°С до +60°С; для систем отопления и хозяйственно-бытового водоснабжения Tmax 80oC; для питьевого водоснабжения Tmax 25oC;

Проверка: проверено Германской технической и научной ассоциацией по вопросам газо- и водоснабжения.

Тип ОK Обжимные соединения из ковкого чугуна, для зажима с обеих сторон.

Муфты для соединения труб без резьбы и без применения сварки !

Инструкция по монтажу:

1. Участок трубы должен быть отрезан вертикально. Убедитесь в том, что на краях трубы нет мусора, неровностей, искажений, резьбы, краски и т.д.

2. При монтаже соединения, детали должны быть установлены поверх трубы в следующей последовательности: конусовидная гайка, обжимное кольцо, распорное кольцо, и уплотнительное кольцо (резиновое).

3. Натяните уплотнительное кольцо по крайней мере на 10 мм от конца трубы.

4. Вставьте конец трубы с отдельными деталями в уплотнительную камеру самого корпуса, убедитесь, что детали посажены точно.

5. Затяните конусовидную гайку на корпус. Держите трубу ровно, убедитесь в том, что труба не крутится пока Вы затягиваете гайку.

6. При использовании динамометрического ключа действуют следующие крутящие моменты, в качестве нормативных показателей: 1/2" – 1" = 120 Нм; 1 1/4" – 2" = 150 Нм

Элемент соединительный ТК (тройник) 1.1/4" GEBO 32х1.1/4"ВРх32

Области применения: стальные трубы, полиэтиленовые трубы, соответствующие SDR 11/S5

Среда: вода, газ, нефтепродукты и топливо (пожалуйста, обращайте внимание на соответствующие технические требования!)

Диапазон давления: газ: 4 кг/см2, вода 10 кг/см2

Температура: газ: от –20°С до +60°С; для систем отопления и хозяйственно-бытового водоснабжения Tmax 80oC; для питьевого водоснабжения Tmax 25oC;

Проверка: проверено Германской технической и научной ассоциацией по вопросам газо- и водоснабжения.

Тип ТK Обжимные соединения из ковкого чугуна для зажима с обеих сторон, ответвление с внутренней резьбой.

Муфты для соединения труб без резьбы и без применения сварки !

Инструкция по монтажу:

1. Участок трубы должен быть отрезан вертикально. Убедитесь в том, что на краях трубы нет мусора, неровностей, искажений, резьбы, краски и т.д.

2. При монтаже соединения, детали должны быть установлены поверх трубы в следующей последовательности: конусовидная гайка, обжимное кольцо, распорное кольцо, и уплотнительное кольцо (резиновое).

3. Натяните уплотнительное кольцо по крайней мере на 10 мм от конца трубы.

4. Вставьте конец трубы с отдельными деталями в уплотнительную камеру самого корпуса, убедитесь, что детали посажены точно.

5. Затяните конусовидную гайку на корпус. Держите трубу ровно, убедитесь в том, что труба не крутится пока Вы затягиваете гайку.

6. При использовании динамометрического ключа действуют следующие крутящие моменты, в качестве нормативных показателей: 1/2" – 1" = 120 Нм; 1 1/4" – 2" = 150 Нм

Элемент соединительный АК наружная резьба 2" GEBO

Универсальные обжимные соединения для стальных и полиэтиленовых труб с температурой теплоносителя до 80 градусов по Цельсию.

Области применения: стальные трубы, полиэтиленовые трубы, соответствующие SDR 11/S5

Среда: вода, газ, нефтепродукты и топливо (пожалуйста, обращайте внимание на соответствующие технические требования!)

Диапазон давления: газ: 4 кг/см2, вода 10 кг/см2

Температура: газ: от –20°С до +60°С; для систем отопления и хозяйственно-бытового водоснабжения Tmax 80oC; для питьевого водоснабжения Tmax 25oC;

Проверка: проверено Германской технической и научной ассоциацией по вопросам газо- и водоснабжения.

Муфты для соединения труб без резьбы и без применения сварки !

Инструкция по монтажу:

1. Участок трубы должен быть отрезан вертикально. Убедитесь в том, что на краях трубы нет мусора, неровностей, искажений, резьбы, краски и т.д.

2. При монтаже соединения, детали должны быть установлены поверх трубы в следующей последовательности: конусовидная гайка, обжимное кольцо, распорное кольцо, и уплотнительное кольцо (резиновое).

3. Натяните уплотнительное кольцо по крайней мере на 10 мм от конца трубы.

4. Вставьте конец трубы с отдельными деталями в уплотнительную камеру самого корпуса, убедитесь, что детали посажены точно.

5. Затяните конусовидную гайку на корпус. Держите трубу ровно, убедитесь в том, что труба не крутится пока Вы затягиваете гайку.

6. При использовании динамометрического ключа действуют следующие крутящие моменты, в качестве нормативных показателей: 1/2" – 1" = 120 Нм; 1 1/4" – 2" = 150 Нм

Обойма ремонтная ANB (тройник-водоотвод) 4"х2" GEBO

Элемент соединительный IК внутренняя резьба 1.1/4" GEBO

Универсальные обжимные соединения для стальных и полиэтиленовых труб с температурой теплоносителя до 80 градусов по Цельсию.

Области применения: стальные трубы, полиэтиленовые трубы, соответствующие SDR 11/S5

Среда: вода, газ, нефтепродукты и топливо (пожалуйста, обращайте внимание на соответствующие технические требования!)

Диапазон давления: газ: 4 кг/см2, вода 10 кг/см2

Температура: газ: от –20°С до +60°С; для систем отопления и хозяйственно-бытового водоснабжения Tmax 80oC; для питьевого водоснабжения Tmax 25oC;

Проверка: проверено Германской технической и научной ассоциацией по вопросам газо- и водоснабжения.

Тип IK Обжимные соединения из ковкого чугуна, с внутренней резьбой

Муфты для соединения труб без резьбы и без применения сварки !

Инструкция по монтажу:

1. Участок трубы должен быть отрезан вертикально. Убедитесь в том, что на краях трубы нет мусора, неровностей, искажений, резьбы, краски и т.д.

2. При монтаже соединения, детали должны быть установлены поверх трубы в следующей последовательности: конусовидная гайка, обжимное кольцо, распорное кольцо, и уплотнительное кольцо (резиновое).

3. Натяните уплотнительное кольцо по крайней мере на 10 мм от конца трубы.

4. Вставьте конец трубы с отдельными деталями в уплотнительную камеру самого корпуса, убедитесь, что детали посажены точно.

5. Затяните конусовидную гайку на корпус. Держите трубу ровно, убедитесь в том, что труба не крутится пока Вы затягиваете гайку.

6. При использовании динамометрического ключа действуют следующие крутящие моменты, в качестве нормативных показателей: 1/2" – 1" = 120 Нм; 1 1/4" – 2" = 150 Нм

Соединитель GEBO 1.1/2" наружная резьба GEBO 95°С для отопительных систем

Области применения: Фитинги GEBO SPECIAL предназначены для систем отопления, питьевого

и хозяйственно-бытового водоснабжения;

Температура: для систем отопления и хозяйственно-бытового водоснабжения Tmax 95oC; для питьевого водоснабжения Tmax 25oC;

Максимальное давление: холодная вода: 16 кг/см2, горячая вода 6 кг/см2;

Виды труб: стальные трубы согласно DIN 10255;

Проверка: проверено Германской технической и научной ассоциацией по вопросам газо- и водоснабжения.

Технические особенности: Фитинги Gebo Special предназначены для соединения труб с ровными и гладкими краями. Фитинги Special обеспечивают жесткое соединение как на растяжение, так и на сдвиг. Предназначены для разового применения.

Инструкция по монтажу:

Стяжное кольцо со шлицем (2) устанавливается таким образом, что обеспечивает возможность монтажа соединяющихся труб, как прямо, так и под углом.

Прямой (жесткий) монтаж: Стяжное кольцо (2) устанавливается так, чтобы маркировочный желобок (3) был в направлении конусной гайки (1).

Монтаж под углом: Стяжное кольцо (2) устанавливается так, чтобы маркировочный желобок (3) был в направлении уплотни тельной камеры (6).

1. Соединяющиеся концы труб отделить вертикально к оси.

Конец трубы должен быть без заусенцев, недеформированный без резьбы. Краску и загрязнения следует удалить.

2. Конусную гайку (1), стяжное кольцо (2), кольцо подложку (4) и уплотнительный элемент (5) надеть на конец трубы, как показано на рисунке.

3. Уплотнительный элемент (5) продвинуть на мин.10 мм от конца трубы.

4. Конец трубы с отдельными элементами вставить в уплотнительную камеру (6) ввинчивающегося корпуса (7), проверьте правильное положение.

5. Конусную гайку (1) плотно завинтить с ввинчивающимся корпусом (7). Избегайте при этом кручения трубы.

Заглушка ЕК 2" GEBO

Обойма ремонтная DSK 2" GEBO

Области применения: стальные трубы, полиэтиленовые трубы, соответствующие SDR 11/S5

Среда: вода

Диапазон давления: стальные трубы: вода 16 кг/см2, полиэтиленовые трубы: вода 16 кг/см2

Температуры: стальные трубы: до 110°С, полиэтиленовые трубы: сектор холодной воды.

Инструкция по монтажу:

1. Очистить поврежденный участок на трубе(1)

2. Надеть на трубу разрезное уплотнение (2).

3. Повернуть уплотнение (2) разрезом в сторону, противоположную поврежденному участку. Уплотнение (2) должно с максимально возможным запасом накрывать поврежденный участок.

4. Надеть на уплотнение (2) нижнюю часть обоймы (3).

5. Надеть на уплотнение (2) верхнюю часть обоймы (3).

6. Вкрутить болты с шестигранным гнездом для затяжки(4).

7. Затянуть „крест-накрест” шестигранным ключом болты (4).

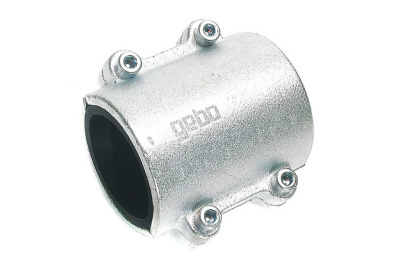

Обойма ремонтная DSK 2.1/2" GEBO

Области применения: стальные трубы, полиэтиленовые трубы, соответствующие SDR 11/S5

Среда: вода

Диапазон давления: стальные трубы: вода 16 кг/см2, полиэтиленовые трубы: вода 16 кг/см2

Температуры: стальные трубы: до 110°С, полиэтиленовые трубы: сектор холодной воды.

Инструкция по монтажу:

1. Очистить поврежденный участок на трубе(1)

2. Надеть на трубу разрезное уплотнение (2).

3. Повернуть уплотнение (2) разрезом в сторону, противоположную поврежденному участку. Уплотнение (2) должно с максимально возможным запасом накрывать поврежденный участок.

4. Надеть на уплотнение (2) нижнюю часть обоймы (3).

5. Надеть на уплотнение (2) верхнюю часть обоймы (3).

6. Вкрутить болты с шестигранным гнездом для затяжки(4).

7. Затянуть „крест-накрест” шестигранным ключом болты (4).

Обойма ремонтная DSK 1.1/4" GEBO

Области применения: стальные трубы, полиэтиленовые трубы, соответствующие SDR 11/S5

Среда: вода

Диапазон давления: стальные трубы: вода 16 кг/см2, полиэтиленовые трубы: вода 16 кг/см2

Температуры: стальные трубы: до 110°С, полиэтиленовые трубы: сектор холодной воды.

Инструкция по монтажу:

1. Очистить поврежденный участок на трубе(1)

2. Надеть на трубу разрезное уплотнение (2).

3. Повернуть уплотнение (2) разрезом в сторону, противоположную поврежденному участку. Уплотнение (2) должно с максимально возможным запасом накрывать поврежденный участок.

4. Надеть на уплотнение (2) нижнюю часть обоймы (3).

5. Надеть на уплотнение (2) верхнюю часть обоймы (3).

6. Вкрутить болты с шестигранным гнездом для затяжки(4).

7. Затянуть „крест-накрест” шестигранным ключом болты (4).

Обойма ремонтная DSK 1" GEBO

Области применения: стальные трубы, полиэтиленовые трубы, соответствующие SDR 11/S5

Среда: вода

Диапазон давления: стальные трубы: вода 16 кг/см2, полиэтиленовые трубы: вода 16 кг/см2

Температуры: стальные трубы: до 110°С, полиэтиленовые трубы: сектор холодной воды.

Инструкция по монтажу:

1. Очистить поврежденный участок на трубе(1)

2. Надеть на трубу разрезное уплотнение (2).

3. Повернуть уплотнение (2) разрезом в сторону, противоположную поврежденному участку. Уплотнение (2) должно с максимально возможным запасом накрывать поврежденный участок.

4. Надеть на уплотнение (2) нижнюю часть обоймы (3).

5. Надеть на уплотнение (2) верхнюю часть обоймы (3).

6. Вкрутить болты с шестигранным гнездом для затяжки(4).

7. Затянуть „крест-накрест” шестигранным ключом болты (4).

Элемент соединительный IК внутренняя резьба 1" GEBO

Универсальные обжимные соединения для стальных и полиэтиленовых труб с температурой теплоносителя до 80 градусов по Цельсию.

Области применения: стальные трубы, полиэтиленовые трубы, соответствующие SDR 11/S5

Среда: вода, газ, нефтепродукты и топливо (пожалуйста, обращайте внимание на соответствующие технические требования!)

Диапазон давления: газ: 4 кг/см2, вода 10 кг/см2

Температура: газ: от –20°С до +60°С; для систем отопления и хозяйственно-бытового водоснабжения Tmax 80oC; для питьевого водоснабжения Tmax 25oC;

Проверка: проверено Германской технической и научной ассоциацией по вопросам газо- и водоснабжения.

Тип IK Обжимные соединения из ковкого чугуна, с внутренней резьбой

Муфты для соединения труб без резьбы и без применения сварки !

Инструкция по монтажу:

1. Участок трубы должен быть отрезан вертикально. Убедитесь в том, что на краях трубы нет мусора, неровностей, искажений, резьбы, краски и т.д.

2. При монтаже соединения, детали должны быть установлены поверх трубы в следующей последовательности: конусовидная гайка, обжимное кольцо, распорное кольцо, и уплотнительное кольцо (резиновое).

3. Натяните уплотнительное кольцо по крайней мере на 10 мм от конца трубы.

4. Вставьте конец трубы с отдельными деталями в уплотнительную камеру самого корпуса, убедитесь, что детали посажены точно.

5. Затяните конусовидную гайку на корпус. Держите трубу ровно, убедитесь в том, что труба не крутится пока Вы затягиваете гайку.

6. При использовании динамометрического ключа действуют следующие крутящие моменты, в качестве нормативных показателей: 1/2" – 1" = 120 Нм; 1 1/4" – 2" = 150 Нм
