Счетчик крыльчатый многоструйный холодной и горячей воды

Применение

Счетчик воды предназначен для установки в частных коттеджах, многоквартирных домах в качестве общедомового счетчика, и предприятиях со средним расходом воды;

Универсальный счетчик воды может применяться для измерений объемов как холодной, так и горячей воды;

Предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 120° C и давлением до 1,6 МПа;

Счетчик с импульсным выходoм может использоваться в составе теплосчетчиков и в тепловых сетях систем теплоснабжения для измерения объема теплоносителя;

За счет комплектации счетчика датчиком герконовым (ДГ) или МИД-модулем возможна интеграция автоматизированную систему сбора данных (АСКУЭ);

Может быть установлен в помещениях с повышенной влажностью, а также затапливаемых колодцах.

Варианты оснащения

Стандартное исполнение:

Окрашенный чугунный корпус красного цвета;

Присоединение резьбовое;

Счетный механизм оснащен МИД-сенсором;

Корпус счетного механизма подготовлен для установки МИД;

Модификация счетчика с импульсным выходом (ДГ):

Стандартное исполнение;

Датчик герконовый (МИД-сенсор отсутствует);

Фланцевое исполнение для ВСКМ 90 50Ф:

Стандартное исполнение;

Соединительные части – фланцевые.

Достоинства

 - МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;

- СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68;

- счетчик воды является многоструйным, за счет расположения крыльчатки в чаше с коаксиальными отверстиями, эта конструкция является высоконадежной, особенно в условиях резких перепадов давления и расхода;

- длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;

- полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля;

- уникальное исполнение счетчика воды Ду 50 - резьбовой и фланцевый (ВСКМ 90 "Атлант" 50Ф);

- сохранение заявленных метрологических характеристик на протяжении всего срока службы даже при работе в неблагоприятных условиях;

- не требует прокладки электрических сетей –счетчик независим от источников питания;

- высокая перегрузочная способность по расходу и давлению;

- для удобства снятия показаний счетный механизм вращается на 350 градусов;

- малая потеря давления;

- минимальные затраты на установку и эксплуатацию;

- надежная конструкционная защита от внешнего магнитного воздействия;

- усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;

- срок службы не менее 12 лет.

Точность

Многоструйная конструкция является высоконадежной. Крыльчатка находится в защитной чаше, которая разделяет поток на несколько струй, что выравнивает нагрузку на ось крыльчатки, тем самым обеспечивая наилучшую точность показаний, защиту от гидроудара. Все это влияет на долгосрочную корректную работу приборов.

Считывание показаний

Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 350 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Кроме того, прибор имеет специальный стрелочный металлический указатель «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика). Кроме того, счетчик может до оснащаться импульсным датчиком (ДГ).

Принцип работы

Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм через магнитную связь. Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.

Комплектация

- счетчик воды;

- паспорт;

- комплект присоединительных частей;

- комплект уплотнительных прокладок для фланцевого исполнения;

- герконовый датчик – для модификации ДГ.

Технические характеристики

УНИВЕРСАЛЬНЫЕ КРЫЛЬЧАТЫЕ СЧЕТЧИКИ ПИТЬЕВОЙ ВОДЫ «ITELMA»
Водосчетчик ITELMA - сухоходный одноструйный счетчик воды, принцип работы которого основан на измерении числа оборотов крыльчатки, вращающейся под действием единого потока воды в трубопроводе. Вращение крыльчатки передается на индикаторноеустройствопосредством магнитных муфт. Cчетный механизм сухоходного счетчика защищен от воздействия воды, что обеспечивает долговременную стабильность измерений.

Преимущества:
- Счетчики производятся по немецкой лицензии из западно-европейских комплектующих
- Повышенная надежность(срок гарантии 6 лет)
- Поверка счетчиков холодной и горячей воды через 6 лет
- Устойчивость к повышенному давлению в системе водоснабжения (до 25 Атм)
- Устойчивость к повышенной температуре (до 110°С)

Особенности бытовых счетчиков Итэлма:
- Минимальная чувствительность (счетчик начинает фиксировать расход воды около 10л/час)
- Лучшая антимагнитная защита (подтверждено испытаниями в независимой лаборатории ЕС/Рига, Латвия)
- Функциональный дизайн (удобная шкала считывания показаний и прекрасный внешний вид)
- Экологичность (при производстве корпусов не используется никелевое покрытие,которое запрещено Директивой Евросоюза с 2004 года)
- Не требуется соблюдения прямых участков до и после прибора
- Допускается горизонтальная и вертикальная установка приборов
- Все приборы могут быть оснащены импульсным выходом и интегрированы в АСКУЭ
- Все счетчики поставляются без КМЧ (комплекта монтажного присоединения)

НАЗНАЧЕНИЕ:  Для учета водопотребления в системах водоснабжения любого типа:
 • в индивидуальных домах;
• в квартирах, офисах, административных зданиях.
Типичными пользователями являются:
• строительные организации;
• эксплуатирующие организации (ДЭЗ, РЭУ, ЖСК, ТСЖ);
• индивидуальные потребители

Технические характеристики счетчиков Итэлма:

Виды приборов:

Комплект поставки счетчика Itelma:
Паспорт, счетчик, две прокладки, два защитных колпачка и пломбировочная проволока.

ДИСТАНЦИОННОЕ СЧИТЫВАНИЕ ВЫХОДНОГО СИГНАЛА
Счётчики ИТЭЛМА с импульсными выходами
Устройство удаленного считывания сигнала счётчика выдает по кабелю в цепь один импульс на 10 литров воды. Наличие данного устройства позволяет через дополнительные приборы производить централизованный учёт потребленной воды. Эти контакты используются для передачи объёма потребляемой воды посредством импульсов. Счетчики с дистанционным считыванием выходного сигнала содержат герконовые контакты с цепью НАМУР или без неё. Цепь НАМУР дополнительно определяет наличие короткого замыкания или разрыва линии связи по ее сопротивлению.

КОНСТРУКЦИЯ:
Счетчик состоит из измерительной камеры и индикаторного устройства. Корпус измерительной камеры изготовлен из латуни. В измерительной камере на осях установлена крыльчатка, камера закрыта герметичной крышкой. На входе потока воды установлен фильтр для защиты от крупных механических частиц. Индикаторное устройство, установленное на измерительную камеру – сухого типа. Оно защищено прозрачной пластмассовой крышкой. Защитное стекло установлено на защёлках. Счетчик индицирует действительное водопотребление на 8-ми разрядном цифровом счетном механизме. Дополнительно на центральную ось установлена звёздочка для визуального контроля мгновенного расхода и метрологической поверки счетчика. Индикаторное устройство может поворачиваться на 360°. Вариант с дистанционным считыванием выходного сигнала имеет кабель длиной 1,5 м, который постоянно подсоединен к счетчику.

Правильный монтаж счётчиков ITELMA

Перед установкой счётчика необходимо провести внешний осмотр и убедиться в целостности защитного стекла и индикаторного устройства. Во вновь смонтированную систему водоснабжения (или замены некоторой части трубопровода) счётчик необходимо устанавливать только после промывки системы водой и пуска ее в эксплуатацию. На данный период рекомендуется вместо счётчика устанавливать технологическую вставку соответствующей длины. Конструктивное исполнение прибора позволяет использовать его в ограниченных пространствах – не требуется соблюдения длины прямых участков до и после прибора. Для защиты счётчика от воздействия твёрдых частиц, содержащихся в воде, рекомендуется до счётчика устанавливать дополнительно механический или магнитно-механический фильтр и шаровой кран. При монтаже необходимо: - вмонтировать установочный комплект (штуцеры с гайками) в трубопровод; - счётчик установить между штуцерами через прокладки так, чтобы направление потока воды соответствовало направлению стрелки на корпусе, затянуть гайки. Для обеспечения условий поверки счётчика на месте эксплуатации с использованием переносных поверочных установок рекомендуется водомерный узел компоновать по приведенной схеме.

Технические характеристики:

Диаметр условного прохода, мм: 15
Номинальное давление, МПа (бар): 1.0 (10)
Температура воды, ^оС: 5...90
Максимальный расход, м³/час: 3.0
Габаритные размеры, мм, не более:
- длина: 80
- длина с монтажными штуцерами: 150
- ширина: 80
- высота: 85
Вес импульса на выходе датчика, л: 10

Описание:

Счётчик воды крыльчатый СВК-15Г предназначен для измерения объёма воды в системах водоснабжения в соответствии с ГОСТ Р 50601-93.

Счётчики СВК-15Г являются универсальными и могут быть использованы для измерения объема как горячей, так и холодной воды.

Счётчик применяется для учета, в том числе коммерческого, потребления воды в промышленной и коммунально-бытовой сферах, а также контроля технологических процессов.

Счётчик отвечает техническим условиям ТУ 4213-001-26384587-2014.

Счётчик имеет защиту от действия постоянного магнитного поля, создаваемого постоянным магнитом с магнитной индукцией на поверхности от 50 до 100 мТл, общей площадью до 60 см².

Оси крыльчатки расположены на каменных опорах – это уменьшает трение при вращении крыльчатки, улучшает чувствительность, обеспечивает лучшую точность и стабильность характеристик.

Детали, соприкасающиеся с проточной водой, изготовлены из пластмассы, не снижают качества воды и устойчивы к её воздействию.

Счётные механизмы могут вращаться относительно проливной части, что позволяет устанавливать счётчики как на вертикальные, так и на горизонтальные трубопроводы.

Наличие импульсного выхода позволяет подключать счётчик к системам диспетчеризации и системам удалённого сбора информации.

Интервал между поверками при работе на горячей воде и на холодной воде — 6 лет.

Гарантийный срок хранения счётчика - 18 месяцев со дня изготовления предприятием-изготовителем. Гарантийный срок эксплуатации счётчика - 6 лет со дня введения его в эксплуатацию.

Счётчик может поставляться с обратным клапаном и монтажным комплектом (уточняйте при заказе).

Счётчик открытого монтажа - одноструйный сухоход с опциональным счётным механизмом.

Наш одноструйный счётчик с крыльчаткой (также и счётчик открытого монтажа) многократно подтвердил свои высокие качества. Он - полный сухоход с поворачиваемой головкой счётного механизма для комфортного считывания при горизонтальном и вертикальном положениях монтажа.

Конструктив ЕТК предназначен для температур воды до 30°С, конструктив ЕТW применяется максимально до температуры 90°С. Благодаря применению соответствующих материалов счётчику не причинят вреда и более высокие, но кратковременные температуры (ETK до 50°C, ETW до 100°C). Наши счётчики стандартно оснащаются новаторским 8-роликовым счётным механизмом.

Для расходов до Qn 2,5 предлагается наш одноструйный счётчик. Он имеет очень малое значение пуска и монтируется горизонтально и вертикально. Компактная конструкция полного сухохода даёт возможность использовать его в труднодоступных местах монтажа. Его 8-роликовый счётный механизм гарантирует правильный результат считывания. Для холодной воды с температурой до 30°С применяется наш ETK-M. Для температур до 90°С поставляется как альтернатива вариант для теплой воды ETW-M.

Краткий обзор свойств и функций

■ Новаторский счётный механизм с модульной опцией для функционального расширения

■ Идеален в качестве счётчика открытого монтажа для поквартирного учёта потребления

■ Вариант для холодной воды надёжен до 50°C

■ Вариант для горячей воды надёжен до 90°C

■ Для вертикального и горизонтального монтажа

Нормы и предписания

Все изготовленные нами счётчики соответствуют строительным и монтажным размерам по DIN ISO 4064 или DIN 19684 часть 3 и другим национальным и международным нормам и директивам. Имеющиеся сертификаты PTB имеют защиту состояния до 2016 года и дают нашим клиентам уверенность в обеспечении показавшей себя на деле измерительной техникой. Мы уже претворили в жизнь актуальные разработки европейских сертификационных методик. Мы успешно внедрили сертификат и технологию, соответствующие декларации об унификации согласно директивам MID.

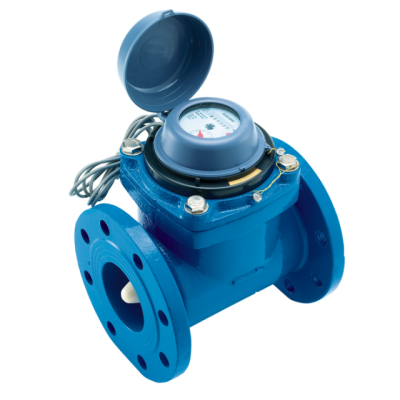

Ирригационный счётчик Zenner Woltman для загрязнённой воды.

Счетчик сточных вод WI-N

Счётчики сточных вод Вольтмана WI – устойчивы к загрязнениям воды до 30 %.

Сферы использования: загрязнённая вода, к примеру, в сельском хозяйстве, очистных или же канализационных сетях, там, где необходимо надежно работать в тяжелых для функционирования условиях, Ирригационные счетчики Зеннер одни из наиболее простых и долговечных счётчиков для сточных вод. Рекомендованы для учета сточных вод / канализации, учета жидкостей при добыче нефти/ газа и проведении иных буровых или же строительных дел, а еще при орошении. Это совершенный низкооборотный счётчик для колодца. Ирригационный счётчик нередко применяется как контрольный в малоколеблющемся струе пресной воды. Просто переносят долговременное затопление. При сильно загрязнённой воде, рекомендовано ввести в систему фильтр жесткой очистки. Монтируется как в горизонтальном, так и в вертикальном положении. Счетчики серийно поставляются с закрываемой железной крышкой, которая надежно защищает счетное устройство и циферблат от наружных воздействий. Счетное устройство всецело изолировано от загрязнений. Все приборы считаются антимагнитными и готовыми под импульсный выход. Не требует питания от сети, данный счётчик считается совершенной низкобюджетной альтернативой магнитно-индукционному расходомеру сточных вод.

Линейка счетчиков сточных вод представлена следующими моделями:

ZENNER WI-N DN50, ZENNER WI-N DN65, ZENNER WI-N DN80, ZENNER WI-N DN100, ZENNER WI-N DN125, ZENNER WI-N DN150, ZENNER WI-N DN200. Так же, есть исполнение с импульсным выходом.

Подробные характеристики счетчиков представлены в таблице, для подробного изучения рекомендую использовать правую кнопку мыши и «открыть ссылку в новой вкладке»

Согласно требованиям ГУП «Водоканал» (г. Санкт-Петербург) рекомендовано применение приборов с импульсным выходом. В связи с введением новых требований и скорым запретом использования обыкновенных приборов учёта было принято решение о нецелесообразности поставок на рынок РФ приборов без возможностей импульсного съёма. Все водо- счетчики ZENNER подготовлены к импульсному съёму, по желанию клиента могут комплектоваться импульсным датчиком для подключения к системе дистанционного съёма показаний такие приборы повсеместно используются в Санкт-Петербурге и в других регионах РФ.

Счетчики серии WI (турбинные) соответствуют требованиям:

ГОСТ Р 50193-1-92 и ГОСТ 14167-83

Международного Стандарта ISO 9001:2008

Регистрация в Государственном реестре средств измерений: свидетельство №DE.C.29.004.A №44699, регистрационный номер 48422-11 для счетчиков холодной и горячей воды турбинных W, поверка МИ 1592-99 Сертификат соответствия № POCC DE.MT42.H00623 №0916732 Санитарно-эпидемиологическое заключение № 77.01.16.П.008353.06.11

Счетчики воды модели ВСКМ на горячую и холодную воду.

Счетчик крыльчатый одноструйный холодной и горячей воды.

Применение

счетчик воды предназначен для установки в квартирах, дачных домах и других объектах с малым расходом воды;

ВСКМ универсальный счетчик воды может применяться для измерений объемов как холодной, так и горячей воды;

предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 90° C и давлением до 1,6 МПа;

может быть интегрирован в автоматизированную систему сбора данных (АСКУЭ) как проводную (ДГ), так и беспроводную(МИД).

Варианты оснащения

стандартное исполнение:

·         латунный корпус;

·         присоединение резьбовое;

·         набор монтажных частей и прокладок в комплекте;

·         счетный механизм может быть оснащен МИД-сенсором;

модификация счетчика с импульсным выходом (ДГ):

o    стандартное исполнение;

o    датчик герконовый (МИД-сенсор отсутствует);

o    цена импульса - 10 л/импульс;

модификация с МИД интерфейсом:

o    стандартное исполнение;

o    счетный механизм оснащен МИД-сенсором;

o    корпус счетного механизма подготовлен для установки МИД;

модификация счетчика с ДГ с ценой одного импульса - 1л (1л/имп):

o    стандартное исполнение;

o    дачик геркона установлен на литровой стрелке счетного механизма;

модификация счетчика с монтажной длинной (80мм):

o    стандартное исполнение;

o    монтажная длина L=80 мм.

модификация счетчика с монтажной длинной (80мм) с импульсным выходом (ДГ):

o    стандартное исполнение;

o    монтажная длина L=80 мм.

o    датчик герконовый (МИД-сенсор отсутствует);

o    цена импульса - 10 л/импульс;

Достоинства

МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;

диапазон температуры воды от +5 до +90°C;

счетчик воды герметичен и выдерживает максимальное рабочее давление до 1,6 МПа;

латунный корпус;

длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;

монтажная длина проточной части счетчика воды в двух исполнениях(110 мм и 80 мм);

возможность интеграции счетчика в автоматизированную систему сбора данных (АСКУЭ): счетчик воды может быть оснащен МИД-сенсором, позволяющим устанавливать МИД, либо может комплектоваться импульсным выходом (ДГ);

полностью соответствует ГОСТ Р 50193;

сохранение заявленных метрологических характеристик на протяжении всего срока службы даже при работе в неблагоприятных условиях;

не требует прокладки электрических сетей – счетчик независим от источников питания;

высокая перегрузочная способность по расходу и давлению;

максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями;

малая потеря давления;

минимальные затраты на установку и эксплуатацию;

надежная конструкционная защита от внешнего магнитного воздействия;

усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;

срок службы не менее 12 лет

Точность

Уникальная точность достигается применением целого ряда инноваций и разработок в конструкции прибора. Неоднократные испытания счетчика выявили, что на протяжении срока службы они стабильно сохраняют заявленные метрологические характеристики.

Считывание показаний

Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 360 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Кроме того, прибор может быть оснащен специальным стрелочным металлическим указателем «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика).

Принцип работы

Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм механически - через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют). Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.

Технические характеристики:

Счетчики MTK работают в диапазоне температур от 0,1 до 40 ° C (холодная вода)

Счетчики MTW работают в диапазоне температур от 0,1 до 90 ° C (горячая вода)

Счетчик воды для систем отопления MTH - температура до 150 ° C больше в диапазоне: отопительный прибор

Специализация: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Счетчики DN20 и DN25 мм очень популярны у отдельных участников.

Диаметр измерителей серии MT: DN15, DN20, DN25, DN32, DN40, DN50

Материал корпуса: латунь, соединения: резьба

Принцип работы: Внутренний счетчик воды измеряет количество оборотов рабочего колеса, которое вращается под действием проточной воды. Поток воды поступает в измерительный корпус  через впускную трубу  с встроенным в него фильтром и через тангенциальные отверстия устройства контроля потока  в измерительную камеру, в которой рабочее колесо вращается на сапфировых подшипниках с установленным на нем магнитом муфта. Вода проходит через измерительную камеру через выпускные отверстия устройства контроля потока в выходной трубе    измерителя. Количество оборотов рабочего колеса пропорционально количеству проточной воды.

Разделение потока на отдельные сопла в многоструйных МТ-метрах обеспечивает более равномерную нагрузку на рабочее колесо и его крепления, что повышает надежность инструментов.

Вращение рабочего колеса передается ведомой части магнитной муфты, установленной в счетчике.  Для дистанционного считывания показаний импульсным генератором, имеющим частоту, пропорциональную количеству потока воды, к одной из стрелок стрелки прикреплен магнит, прохождение которого ниже геркона обеспечивает герметичность контактов тростника. Когда в контуре геркона есть напряжение от внешнего источника, когда контакты в цепи замкнуты, протекает ток, протекающий через внешнее устройство (счетчик импульсов).

   Преимущества серии MT:

- Встроенная антимагнитная защита

- Встроенный фильтр

- Все приборы подготовлены для импульсного считывания

- Низкая чувствительность к качеству воды

- Точность измерения (намного выше требования законодательства РФ)

- Долгий срок службы (12 лет)

- Устойчивость к удару водой

- Счетчики MTC (холодная вода) сопротивляются в течение короткого времени

Температурные скачки до 50 ° C, метр MTW (горячая вода) до 120 ° C

Для импульсного выхода готовятся счетчики воды MTK-N / MTW-N (он подходит для поэтапной интеграции уже установленных и работающих устройств в единую сеть для удаленного считывания информации).

После установки на подготовленный счетчик импульсной съемной крышки в любое время

Устройства становятся «Импульсами» MTK-I / MTW-I

УНИВЕРСАЛЬНЫЕ КРЫЛЬЧАТЫЕ СЧЕТЧИКИ ПИТЬЕВОЙ ВОДЫ «ITELMA»
Водосчетчик ITELMA - сухоходный одноструйный счетчик воды, принцип работы которого основан на измерении числа оборотов крыльчатки, вращающейся под действием единого потока воды в трубопроводе. Вращение крыльчатки передается на индикаторноеустройствопосредством магнитных муфт. Cчетный механизм сухоходного счетчика защищен от воздействия воды, что обеспечивает долговременную стабильность измерений.

Преимущества:
- Счетчики производятся по немецкой лицензии из западно-европейских комплектующих
- Повышенная надежность(срок гарантии 6 лет)
- Поверка счетчиков холодной и горячей воды через 6 лет
- Устойчивость к повышенному давлению в системе водоснабжения (до 25 Атм)
- Устойчивость к повышенной температуре (до 110°С)

Особенности бытовых счетчиков Итэлма:
- Минимальная чувствительность (счетчик начинает фиксировать расход воды около 10л/час)
- Лучшая антимагнитная защита (подтверждено испытаниями в независимой лаборатории ЕС/Рига, Латвия)
- Функциональный дизайн (удобная шкала считывания показаний и прекрасный внешний вид)
- Экологичность (при производстве корпусов не используется никелевое покрытие,которое запрещено Директивой Евросоюза с 2004 года)
- Не требуется соблюдения прямых участков до и после прибора
- Допускается горизонтальная и вертикальная установка приборов
- Все приборы могут быть оснащены импульсным выходом и интегрированы в АСКУЭ
- Все счетчики поставляются без КМЧ (комплекта монтажного присоединения)

НАЗНАЧЕНИЕ:  Для учета водопотребления в системах водоснабжения любого типа:
 • в индивидуальных домах;
• в квартирах, офисах, административных зданиях.
Типичными пользователями являются:
• строительные организации;
• эксплуатирующие организации (ДЭЗ, РЭУ, ЖСК, ТСЖ);
• индивидуальные потребители

Технические характеристики счетчиков Итэлма:


Виды приборов:


Комплект поставки счетчика Itelma:
Паспорт, счетчик, две прокладки, два защитных колпачка и пломбировочная проволока.

ДИСТАНЦИОННОЕ СЧИТЫВАНИЕ ВЫХОДНОГО СИГНАЛА
Счётчики ИТЭЛМА с импульсными выходами
Устройство удаленного считывания сигнала счётчика выдает по кабелю в цепь один импульс на 10 литров воды. Наличие данного устройства позволяет через дополнительные приборы производить централизованный учёт потребленной воды. Эти контакты используются для передачи объёма потребляемой воды посредством импульсов. Счетчики с дистанционным считыванием выходного сигнала содержат герконовые контакты с цепью НАМУР или без неё. Цепь НАМУР дополнительно определяет наличие короткого замыкания или разрыва линии связи по ее сопротивлению.

КОНСТРУКЦИЯ:
Счетчик состоит из измерительной камеры и индикаторного устройства. Корпус измерительной камеры изготовлен из латуни. В измерительной камере на осях установлена крыльчатка, камера закрыта герметичной крышкой. На входе потока воды установлен фильтр для защиты от крупных механических частиц. Индикаторное устройство, установленное на измерительную камеру – сухого типа. Оно защищено прозрачной пластмассовой крышкой. Защитное стекло установлено на защёлках. Счетчик индицирует действительное водопотребление на 8-ми разрядном цифровом счетном механизме. Дополнительно на центральную ось установлена звёздочка для визуального контроля мгновенного расхода и метрологической поверки счетчика. Индикаторное устройство может поворачиваться на 360°. Вариант с дистанционным считыванием выходного сигнала имеет кабель длиной 1,5 м, который постоянно подсоединен к счетчику.

Правильный монтаж счётчиков ITELMA

Перед установкой счётчика необходимо провести внешний осмотр и убедиться в целостности защитного стекла и индикаторного устройства. Во вновь смонтированную систему водоснабжения (или замены некоторой части трубопровода) счётчик необходимо устанавливать только после промывки системы водой и пуска ее в эксплуатацию. На данный период рекомендуется вместо счётчика устанавливать технологическую вставку соответствующей длины. Конструктивное исполнение прибора позволяет использовать его в ограниченных пространствах – не требуется соблюдения длины прямых участков до и после прибора. Для защиты счётчика от воздействия твёрдых частиц, содержащихся в воде, рекомендуется до счётчика устанавливать дополнительно механический или магнитно-механический фильтр и шаровой кран. При монтаже необходимо: - вмонтировать установочный комплект (штуцеры с гайками) в трубопровод; - счётчик установить между штуцерами через прокладки так, чтобы направление потока воды соответствовало направлению стрелки на корпусе, затянуть гайки. Для обеспечения условий поверки счётчика на месте эксплуатации с использованием переносных поверочных установок рекомендуется водомерный узел компоновать по приведенной схеме.

Промышленный турбинный счетчик Вольтмана  (Зеннер)  Zenner WPH для холодной и горячей воды ZENNER.

Турбинный фланцевый счетчик холодной и горячей воды Вольтмана  (Зеннер)  Zenner  WPH с турбинами горизонтальной оси, предназначенными для измерения объема холодной питьевой воды SanPin 2.1.4.1074-01 и воды в системах отопления для SNP 2.04.07, системы отопления по трубопроводам DN 50,... DN 500 мм в жилых и общественных помещениях,  а также в промышленных зданиях.

В зависимости от температуры рабочей среды измерители WPH доступны в следующих версиях:

WPH-N-K (до 40 ° C) - холодная вода,

WPH-N-W (до 90 ° C) - горячая вода,

WPH-H-I (до 150 ° C) - счетчик для систем отопления (больше в области для нагревательных приборов).

Диаметр измерителя WPH: Ду50, Ду 65, Ду 80, Ду 100, Ду 125, Ду 150, Ду 200,Только для холодной воды:  Ду 250, Ду 300, Ду 400, Ду 500.

Варианты использования: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Турбины Вольтмана  (Зеннер)  Zenner используются в трубах большого диаметра DN 50 ... DN 500 мм для расхода 15 м3 / ч и более.

Принцип работы: Измерение числа оборотов горизонтальной турбины, выполненной в виде многовинтового винта и вращающейся под воздействием проточной воды. Благодаря особой форме рабочего колеса счетчик Вольтмана  (Зеннер)  Zenner перекрывается с особенно низким потерями давления в значительном диапазоне измерений. Вращение импеллера с червячной передачей сухоходного счетного механизма для уточнения из-за возможности количества зубчатого колеса в кубических метрах. Снятие Механизм счета имеет семь барабанов для указания количества в кубических метрах и двух указательных точек для определения пропорций кубического метра. (Литры). Несмотря на то, что конструкция рассчитана на высокие затраты, счетчики надежно запускаются с небольшим количеством воды. Усиленные подшипники с низким коэффициентом трения обеспечивают долгий срок службы счетчика.

Преимущества серии WPH от Вольтман  (Зеннер)  Zenner

• Надежность начинается уже при низкой цене Вольтмана  (Зеннер)  Zenner.

• Высокая надежность и точность при пиковых нагрузках.

• Небольшая потеря давления воды.

• Металлическая крышка.

• Встроенная антимагнитная защита.

• Встроенный фильтр.

• Все приборы подготовлены для импульсного считывания.

• Низкая чувствительность к качеству воды.

• Точность измерения (значительно выше требований законодательства Российской Федерации).

• Длительный срок службы (12 лет).

• Устойчив к гидравлическим ударам.

• Способность выдерживать счетчик WPH-K (холодная вода)

краткосрочные температурные скачки до 50 ° C

Счетчик WPH-W (горячая вода) до 120 ° C.

Счетчики серии WPH (турбина) отвечают требованиям:

• ГОСТ Р 50193-1-92 и ГОСТ 14167-83;

• Международный стандарт ISO 9001: 2008.

Регистрация в государственном реестре средств измерений: сертификат

DE.C.29.004.A № 44699,

Регистрационный номер 48422-11 для счетчиков холодной и горячей воды, турбины W,

Обзор MI 1592-99

Сертификат соответствия № POCC DE.MT42.H00623 № 0916732

Гигиенико-эпидемиологическое заключение №77.01.16.P.008353.06.11

Счетчики MTK работают в диапазоне температур от 0,1 до 40 ° C (холодная вода)

Счетчики MTW работают в диапазоне температур от 0,1 до 90 ° C (горячая вода)

Счетчик воды для систем отопления MTH - температура до 150 ° C больше в диапазоне: отопительный прибор

Специализация: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Счетчики DN20 и DN25 мм очень популярны у отдельных участников.

Диаметр измерителей серии MT: DN15, DN20, DN25, DN32, DN40, DN50

Материал корпуса: латунь, соединения: резьба

Принцип работы: Внутренний счетчик воды измеряет количество оборотов рабочего колеса, которое вращается под действием проточной воды. Поток воды поступает в измерительный корпус  через впускную трубу  с встроенным в него фильтром и через тангенциальные отверстия устройства контроля потока  в измерительную камеру, в которой рабочее колесо вращается на сапфировых подшипниках с установленным на нем магнитом муфта. Вода проходит через измерительную камеру через выпускные отверстия устройства контроля потока в выходной трубе    измерителя. Количество оборотов рабочего колеса пропорционально количеству проточной воды.

Разделение потока на отдельные сопла в многоструйных МТ-метрах обеспечивает более равномерную нагрузку на рабочее колесо и его крепления, что повышает надежность инструментов.

Вращение рабочего колеса передается ведомой части магнитной муфты, установленной в счетчике.  Для дистанционного считывания показаний импульсным генератором, имеющим частоту, пропорциональную количеству потока воды, к одной из стрелок стрелки прикреплен магнит, прохождение которого ниже геркона обеспечивает герметичность контактов тростника. Когда в контуре геркона есть напряжение от внешнего источника, когда контакты в цепи замкнуты, протекает ток, протекающий через внешнее устройство (счетчик импульсов).

   Преимущества серии MT:

- Встроенная антимагнитная защита

- Встроенный фильтр

- Все приборы подготовлены для импульсного считывания

- Низкая чувствительность к качеству воды

- Точность измерения (намного выше требования законодательства РФ)

- Долгий срок службы (12 лет)

- Устойчивость к удару водой

- Счетчики MTC (холодная вода) сопротивляются в течение короткого времени

Температурные скачки до 50 ° C, метр MTW (горячая вода) до 120 ° C

Для импульсного выхода готовятся счетчики воды MTK-N / MTW-N (он подходит для поэтапной интеграции уже установленных и работающих устройств в единую сеть для удаленного считывания информации).

После установки на подготовленный счетчик импульсной съемной крышки в любое время

Устройства становятся «Импульсами» MTK-I / MTW-I

Диаметр условного прохода, мм: 15
Номинальное давление, МПа (бар): 1.0 (10)
Температура воды, оС: 5...90
Максимальный расход, м3/час: 3.0
Габаритные размеры, мм, не более:
- длина: 80
- длина с монтажными штуцерами: 150
- ширина: 80
- высота: 85

УНИВЕРСАЛЬНЫЕ КРЫЛЬЧАТЫЕ СЧЕТЧИКИ ПИТЬЕВОЙ ВОДЫ «ITELMA»
Водосчетчик ITELMA - сухоходный одноструйный счетчик воды, принцип работы которого основан на измерении числа оборотов крыльчатки, вращающейся под действием единого потока воды в трубопроводе. Вращение крыльчатки передается на индикаторноеустройствопосредством магнитных муфт. Cчетный механизм сухоходного счетчика защищен от воздействия воды, что обеспечивает долговременную стабильность измерений.

Преимущества:
- Счетчики производятся по немецкой лицензии из западно-европейских комплектующих
- Повышенная надежность(срок гарантии 6 лет)
- Поверка счетчиков холодной и горячей воды через 6 лет
- Устойчивость к повышенному давлению в системе водоснабжения (до 25 Атм)
- Устойчивость к повышенной температуре (до 110°С)

Особенности бытовых счетчиков Итэлма:
- Минимальная чувствительность (счетчик начинает фиксировать расход воды около 10л/час)
- Лучшая антимагнитная защита (подтверждено испытаниями в независимой лаборатории ЕС/Рига, Латвия)
- Функциональный дизайн (удобная шкала считывания показаний и прекрасный внешний вид)
- Экологичность (при производстве корпусов не используется никелевое покрытие,которое запрещено Директивой Евросоюза с 2004 года)
- Не требуется соблюдения прямых участков до и после прибора
- Допускается горизонтальная и вертикальная установка приборов
- Все приборы могут быть оснащены импульсным выходом и интегрированы в АСКУЭ
- Все счетчики поставляются без КМЧ (комплекта монтажного присоединения)

НАЗНАЧЕНИЕ:  Для учета водопотребления в системах водоснабжения любого типа:
 • в индивидуальных домах;
• в квартирах, офисах, административных зданиях.
Типичными пользователями являются:
• строительные организации;
• эксплуатирующие организации (ДЭЗ, РЭУ, ЖСК, ТСЖ);
• индивидуальные потребители

Технические характеристики счетчиков Итэлма:


Виды приборов:


Комплект поставки счетчика Itelma:
Паспорт, счетчик, две прокладки, два защитных колпачка и пломбировочная проволока.

ДИСТАНЦИОННОЕ СЧИТЫВАНИЕ ВЫХОДНОГО СИГНАЛА
Счётчики ИТЭЛМА с импульсными выходами
Устройство удаленного считывания сигнала счётчика выдает по кабелю в цепь один импульс на 10 литров воды. Наличие данного устройства позволяет через дополнительные приборы производить централизованный учёт потребленной воды. Эти контакты используются для передачи объёма потребляемой воды посредством импульсов. Счетчики с дистанционным считыванием выходного сигнала содержат герконовые контакты с цепью НАМУР или без неё. Цепь НАМУР дополнительно определяет наличие короткого замыкания или разрыва линии связи по ее сопротивлению.

КОНСТРУКЦИЯ:
Счетчик состоит из измерительной камеры и индикаторного устройства. Корпус измерительной камеры изготовлен из латуни. В измерительной камере на осях установлена крыльчатка, камера закрыта герметичной крышкой. На входе потока воды установлен фильтр для защиты от крупных механических частиц. Индикаторное устройство, установленное на измерительную камеру – сухого типа. Оно защищено прозрачной пластмассовой крышкой. Защитное стекло установлено на защёлках. Счетчик индицирует действительное водопотребление на 8-ми разрядном цифровом счетном механизме. Дополнительно на центральную ось установлена звёздочка для визуального контроля мгновенного расхода и метрологической поверки счетчика. Индикаторное устройство может поворачиваться на 360°. Вариант с дистанционным считыванием выходного сигнала имеет кабель длиной 1,5 м, который постоянно подсоединен к счетчику.

Правильный монтаж счётчиков ITELMA

Перед установкой счётчика необходимо провести внешний осмотр и убедиться в целостности защитного стекла и индикаторного устройства. Во вновь смонтированную систему водоснабжения (или замены некоторой части трубопровода) счётчик необходимо устанавливать только после промывки системы водой и пуска ее в эксплуатацию. На данный период рекомендуется вместо счётчика устанавливать технологическую вставку соответствующей длины. Конструктивное исполнение прибора позволяет использовать его в ограниченных пространствах – не требуется соблюдения длины прямых участков до и после прибора. Для защиты счётчика от воздействия твёрдых частиц, содержащихся в воде, рекомендуется до счётчика устанавливать дополнительно механический или магнитно-механический фильтр и шаровой кран. При монтаже необходимо: - вмонтировать установочный комплект (штуцеры с гайками) в трубопровод; - счётчик установить между штуцерами через прокладки так, чтобы направление потока воды соответствовало направлению стрелки на корпусе, затянуть гайки. Для обеспечения условий поверки счётчика на месте эксплуатации с использованием переносных поверочных установок рекомендуется водомерный узел компоновать по приведенной схеме.

Счётчик воды Элехант СВД-15

Счетчики воды СВД, СВУ предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и горячей воды по СанПиН 2.1.4.2496-09, протекающей в системах холодного и горячего водоснабжения. Счетчики воды СВД, СВУ являются универсальными и могут быть использованы для измерения объема, как холодной, так и горячей воды. Счетчики выпускаются по техническим условиям ЭЛХТ.407212.001 ТУ.

Основные технические данные и характеристики

Счетчики MTK работают в диапазоне температур от 0,1 до 40 ° C (холодная вода)

Счетчики MTW работают в диапазоне температур от 0,1 до 90 ° C (горячая вода)

Счетчик воды для систем отопления MTH - температура до 150 ° C больше в диапазоне: отопительный прибор

Специализация: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Счетчики DN20 и DN25 мм очень популярны у отдельных участников.

Диаметр измерителей серии MT: DN15, DN20, DN25, DN32, DN40, DN50

Материал корпуса: латунь, соединения: резьба

Принцип работы: Внутренний счетчик воды измеряет количество оборотов рабочего колеса, которое вращается под действием проточной воды. Поток воды поступает в измерительный корпус  через впускную трубу  с встроенным в него фильтром и через тангенциальные отверстия устройства контроля потока  в измерительную камеру, в которой рабочее колесо вращается на сапфировых подшипниках с установленным на нем магнитом муфта. Вода проходит через измерительную камеру через выпускные отверстия устройства контроля потока в выходной трубе    измерителя. Количество оборотов рабочего колеса пропорционально количеству проточной воды.

Разделение потока на отдельные сопла в многоструйных МТ-метрах обеспечивает более равномерную нагрузку на рабочее колесо и его крепления, что повышает надежность инструментов.

Вращение рабочего колеса передается ведомой части магнитной муфты, установленной в счетчике.  Для дистанционного считывания показаний импульсным генератором, имеющим частоту, пропорциональную количеству потока воды, к одной из стрелок стрелки прикреплен магнит, прохождение которого ниже геркона обеспечивает герметичность контактов тростника. Когда в контуре геркона есть напряжение от внешнего источника, когда контакты в цепи замкнуты, протекает ток, протекающий через внешнее устройство (счетчик импульсов).

   Преимущества серии MT:

- Встроенная антимагнитная защита

- Встроенный фильтр

- Все приборы подготовлены для импульсного считывания

- Низкая чувствительность к качеству воды

- Точность измерения (намного выше требования законодательства РФ)

- Долгий срок службы (12 лет)

- Устойчивость к удару водой

- Счетчики MTC (холодная вода) сопротивляются в течение короткого времени

Температурные скачки до 50 ° C, метр MTW (горячая вода) до 120 ° C

Для импульсного выхода готовятся счетчики воды MTK-N / MTW-N (он подходит для поэтапной интеграции уже установленных и работающих устройств в единую сеть для удаленного считывания информации).

После установки на подготовленный счетчик импульсной съемной крышки в любое время

Устройства становятся «Импульсами» MTK-I / MTW-I

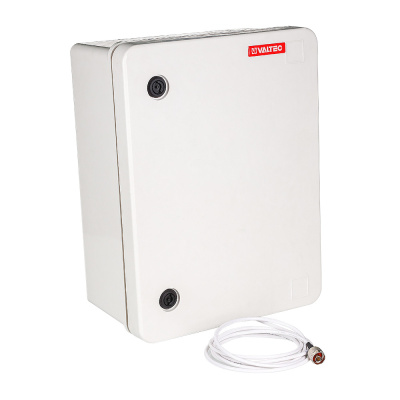

Базовая станция беспроводной сети LoRaWAN (GSM, Ethernet, внешн. питание POE, крепление на DIN-рейку VT.BS.LORA.2.0

Счетчики воды крыльчатые универсальные Экомера ЭКО-15, Экомера ЭКО-20, Экомера ЭКО-25, Экомера ЭКО-32, Экомера ЭКО-40, Экомера ЭКО-50

Назначение средства измерений

Счетчики воды крыльчатые  универсальные  Экомера  ЭКО-15,  Экомера  ЭКО-20,  Экомера ЭКО-25, Экомера ЭКО-32, Экомера ЭКО-40, Экомера ЭКО-50 (далее – счетчики) предназначены для измерений объема воды в трубопроводах систем водоснабжения и тепловых сетей систем теплоснабжения на промышленных предприятиях и в жилищно-коммунальном хозяйстве.

Описание средства измерений

Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.

Счётчики состоят из проточной части, в которой расположена крыльчатка, счетного механизма и индикаторного устройства. Вода подается во входной патрубок проточной части счетчика через сетчатый фильтр, поступает на крыльчатку и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты крыльчатки в значение на индикаторном устройстве, выраженное в единицах измерения объема.

Счетчики, предназначенные  для  измерения  объема  воды  с  температурой  в  диапазоне (5 – 90) ^оС имеют наклейку красного цвета или красное зажимное кольцо, счетчики, предназначенные для измерения объема воды с температурой в диапазоне (5 – 40) ^оС имеют наклейку синего цвета или синее зажимное кольцо.

Счетчики имеют диаметры условного прохода (ДУ) (15; 20; 25; 32; 40; 50) мм и метрологи- ческий класс А или В.

Счетчики могут иметь импульсный выход с ценой импульса 1,10,100,1000 дм³/имп. Счетчики соответствуют климатическому исполнению УХЛ 3 по ГОСТ 15150-69. Счетчики выпускаются под торговой маркой «Экомера ЭКО».

Метрологические и технические характеристики:

Знак утверждения типа

наносится на титульный лист паспорта типографским способом, а также на лицевую панель счетчика методом флексографии.

Поверка

осуществляется по документу ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методы и средства поверки».

Эталон, применяемый при поверке:

- установка поверочная УПСЖ 150/ВМ1. Диапазон расхода (0,01 – 150) м³/ч. Пределы основной допускаемой погрешности ± 0,25 %.

Сведения о методиках (методах) измерений:

Методика измерений приведена в ГОСТ Р 50601-93.

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия.

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.

ГОСТ 8.156-83 ГСИ. Счетчики холодной воды. Методы и средства поверки.

ТУ 4213-001-09949148-2012 Счетчики воды крыльчатые универсальные Экомера ЭКО. Технические условия.

При осуществлении торговли и товарообменных операций.

Предназначены для установки в помещениях с повышенной влажностью и затапливаемых колодцах. Счетный механизм заполнен техническим глицерином, что позволяет индикаторному табло всегда оставаться чистым для комфортного снятия показаний.

Счетчик воды не имеет разделения на «сухую» и «мокрую» часть, прямая передача вращения крыльчатки
в счетный механизм без использования магнитной муфты обеспечивает высокую чувствительность счетчика,
особенно в области малых расходов.

Технические характеристики:

Диаметр условного прохода Ду, 20 мм
Длинна без монтажного комплекта, 195 мм
Длинна с монтажным комплектом, 290 мм
Расход воды Qmin, м3/час:
0,05 Класс В
0,1 Класс А
Расход воды Qn,2,5 м3/ча
Расход воды Qmax, 5,0 м3/час
Емкость индикаторного устройства, 99999 м3
Цена наименьшего деления индикаторного устройства, 0,0001 м3
Диапазон рабочих температур для учета холодной воды 5 до 40°С
Максимальное рабочее давление воды не более 1,6 МПа
Порог чувствительности, не более 0,5 Q min м3/ч
Вес счетчика 1,3 кг
Вес общий 1,57 кг

Комплектация:

Счетчик воды Экомера ЭКО-20 - 1 шт.
Паспорт - 1 экз.
Комплект монтажных частей и принадлежностей - 1 компл.
Упаковка - 1 шт.

Средний срок службы 12 лет.

Счетчик импульсов пров. унив. СИПУ RS485 2-х канальный (пылевлагозащитное исполнение, IP65)

Фланец резьбовой Ду50 Ру16/10 на 2 1/2" ВР
