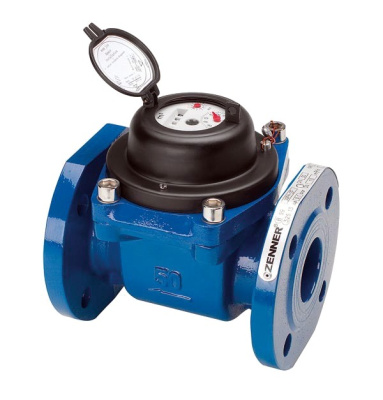

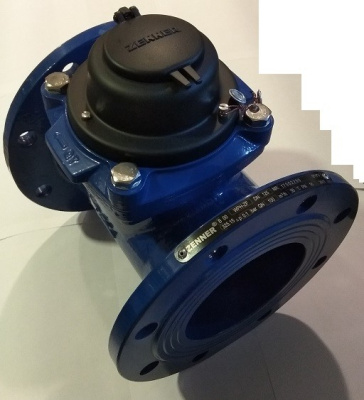

Промышленный турбинный счетчик Вольтмана  (Зеннер)  Zenner WPH для холодной и горячей воды ZENNER.

Турбинный фланцевый счетчик холодной и горячей воды Вольтмана  (Зеннер)  Zenner  WPH с турбинами горизонтальной оси, предназначенными для измерения объема холодной питьевой воды SanPin 2.1.4.1074-01 и воды в системах отопления для SNP 2.04.07, системы отопления по трубопроводам DN 50,... DN 500 мм в жилых и общественных помещениях,  а также в промышленных зданиях.

В зависимости от температуры рабочей среды измерители WPH доступны в следующих версиях:

WPH-N-K (до 40 ° C) - холодная вода,

WPH-N-W (до 90 ° C) - горячая вода,

WPH-H-I (до 150 ° C) - счетчик для систем отопления (больше в области для нагревательных приборов).

Диаметр измерителя WPH: Ду50, Ду 65, Ду 80, Ду 100, Ду 125, Ду 150, Ду 200,Только для холодной воды:  Ду 250, Ду 300, Ду 400, Ду 500.

Варианты использования: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Турбины Вольтмана  (Зеннер)  Zenner используются в трубах большого диаметра DN 50 ... DN 500 мм для расхода 15 м3 / ч и более.

Принцип работы: Измерение числа оборотов горизонтальной турбины, выполненной в виде многовинтового винта и вращающейся под воздействием проточной воды. Благодаря особой форме рабочего колеса счетчик Вольтмана  (Зеннер)  Zenner перекрывается с особенно низким потерями давления в значительном диапазоне измерений. Вращение импеллера с червячной передачей сухоходного счетного механизма для уточнения из-за возможности количества зубчатого колеса в кубических метрах. Снятие Механизм счета имеет семь барабанов для указания количества в кубических метрах и двух указательных точек для определения пропорций кубического метра. (Литры). Несмотря на то, что конструкция рассчитана на высокие затраты, счетчики надежно запускаются с небольшим количеством воды. Усиленные подшипники с низким коэффициентом трения обеспечивают долгий срок службы счетчика.

Преимущества серии WPH от Вольтман  (Зеннер)  Zenner

• Надежность начинается уже при низкой цене Вольтмана  (Зеннер)  Zenner.

• Высокая надежность и точность при пиковых нагрузках.

• Небольшая потеря давления воды.

• Металлическая крышка.

• Встроенная антимагнитная защита.

• Встроенный фильтр.

• Все приборы подготовлены для импульсного считывания.

• Низкая чувствительность к качеству воды.

• Точность измерения (значительно выше требований законодательства Российской Федерации).

• Длительный срок службы (12 лет).

• Устойчив к гидравлическим ударам.

• Способность выдерживать счетчик WPH-K (холодная вода)

краткосрочные температурные скачки до 50 ° C

Счетчик WPH-W (горячая вода) до 120 ° C.

Счетчики серии WPH (турбина) отвечают требованиям:

• ГОСТ Р 50193-1-92 и ГОСТ 14167-83;

• Международный стандарт ISO 9001: 2008.

Регистрация в государственном реестре средств измерений: сертификат

DE.C.29.004.A № 44699,

Регистрационный номер 48422-11 для счетчиков холодной и горячей воды, турбины W,

Обзор MI 1592-99

Сертификат соответствия № POCC DE.MT42.H00623 № 0916732

Гигиенико-эпидемиологическое заключение №77.01.16.P.008353.06.11

Счетчик крыльчатый мокроходный многоструйный холодной воды

Применение

·         предназначен для установки в частных коттеджах, небольших многоквартирных домах и предприятиях с средним расходом воды;

·         может быть установлен в помещениях с повышенной влажностью, а также затапливаемых колодцах;

·         предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 40° C и давлением до 1,6 МПа;

·         за счет комплектации счетчика датчиком герконовым (ДГ) возможна интеграция в автоматизированную систему сбора данных (АСКУЭ).

Варианты оснащения

стандартное исполнение:

·         латунный корпус;

·         присоединение резьбовое;

·         окрашенный корпус синего цвета;

модификация счетчика с импульсным выходом (ДГ):

·         стандартное исполнение;

·         датчик герконовый;

фланцевое исполнение для ВКМ "РОСИЧ" 50Ф:

·         стандартное исполнение;

·         соединительные части - фланцевые.

Достоинства

o    счетчик воды работает в затапливаемых помещениях и колодцах;

o    мокроходный счетчик воды не имеет разделения на «сухую» и «мокрую» часть, прямая передача вращения крыльчатки в счетный механизм без использования магнитной муфты обеспечивает высокую чувствительность счетчика, особенно в области малых расходов;

o    счетчик является многоструйным за счет расположения крыльчатки в чаше с коаксиальными отверстиями, эта конструкция является высоконадежной, особенно в условиях резких перепадов давления и расходов;

o    счетный механизм заполнен техническим глицерином, что позволяет индикаторному табло всегда оставаться чистым для комфортного снятия показаний;

o    латунный корпус;

o    СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68;

o    высокая точность снятия показаний, близка к метрологическому классу С;

o    может быть оснащен герконовым датчиком импульсов (ДГ), что позволяет снимать показания с помощью выносного индикатора;

o    полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля;

o    не требует прокладки электрических сетей –счетчик независим от источников питания;

o    Счетный механизм закрыт толстым поликарбонатным стеклом;

o    бесшумная работа счетчика воды;

o    оснащён защитной крышкой;

o    счетчик неприхотлив к условиям эксплуатации;

o    МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ.

Точность

Многоструйная конструкция является высоконадежной, особенно в условиях резких перепадов давления и расхода. Крыльчатка находится в защитной чаше, которая разрезает поток на много частей (струй), что снижает нагрузку на ось крыльчатки и обеспечивает наилучшую точность показаний, защиту от гидроудара. Все это влияет на долгосрочную корректную работу приборов.

На работоспособность счетчика не влияют внешние магнитные поля, т.к. между счетным механизмом счетчика и крыльчаткой – надежная механическая передача. Счетный механизм заполнен глицерином, который защищает от содержащихся в воде примесей. Счетчик имеет повышенную стойкость к коррозии, гидравлическим ударам, перегрузкам по давлению.

В конструкции присутствует специальное стекло с высокой устойчивостью к давлению и к внешнему воздействию.

Считывание показаний

Счетчик имеет индикаторное устройство с роликовыми барабанчиками. Счетный механизм обеспечивает отображение показаний в м³ и его долях. Специальный состав высококачественной краски, нанесенной на них, позволяет долго и комфортно работать с показаниями счетчика. Счётный механизм заполнен глицерином, с помощью свойств которого счетный механизм защищен от проникновения воды и загрязнений. Прибор выпускается в модификации с дистанционным съемом показаний – ВКМ М «РОСИЧ» ДГ. Для дистанционной передачи данных используется герконовый датчик. Модификация, оборудованная датчиком геркона, позволяет устанавливать счетчик в местах, где затруднено визуальное снятия показаний с счетного механизма, а также позволяет подключать к системам АСКУЭ

Принцип работы

Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм механически - через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют). Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.

Комплектация

·         счетчик воды;

·         паспорт;

·         комплект присоединительных частей;

·         герконовый датчик – для модификации ДГ.

Счетчики воды крыльчатые универсальные Экомера ЭКО-15, Экомера ЭКО-20, Экомера ЭКО-25, Экомера ЭКО-32, Экомера ЭКО-40, Экомера ЭКО-50

Назначение средства измерений

Счетчики воды крыльчатые  универсальные  Экомера  ЭКО-15,  Экомера  ЭКО-20,  Экомера ЭКО-25, Экомера ЭКО-32, Экомера ЭКО-40, Экомера ЭКО-50 (далее – счетчики) предназначены для измерений объема воды в трубопроводах систем водоснабжения и тепловых сетей систем теплоснабжения на промышленных предприятиях и в жилищно-коммунальном хозяйстве.

Описание средства измерений

Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.

Счётчики состоят из проточной части, в которой расположена крыльчатка, счетного механизма и индикаторного устройства. Вода подается во входной патрубок проточной части счетчика через сетчатый фильтр, поступает на крыльчатку и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты крыльчатки в значение на индикаторном устройстве, выраженное в единицах измерения объема.

Счетчики, предназначенные  для  измерения  объема  воды  с  температурой  в  диапазоне (5 – 90) ^оС имеют наклейку красного цвета или красное зажимное кольцо, счетчики, предназначенные для измерения объема воды с температурой в диапазоне (5 – 40) ^оС имеют наклейку синего цвета или синее зажимное кольцо.

Счетчики имеют диаметры условного прохода (ДУ) (15; 20; 25; 32; 40; 50) мм и метрологи- ческий класс А или В.

Счетчики могут иметь импульсный выход с ценой импульса 1,10,100,1000 дм³/имп. Счетчики соответствуют климатическому исполнению УХЛ 3 по ГОСТ 15150-69. Счетчики выпускаются под торговой маркой «Экомера ЭКО».

Метрологические и технические характеристики:

Знак утверждения типа

наносится на титульный лист паспорта типографским способом, а также на лицевую панель счетчика методом флексографии.

Поверка

осуществляется по документу ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методы и средства поверки».

Эталон, применяемый при поверке:

- установка поверочная УПСЖ 150/ВМ1. Диапазон расхода (0,01 – 150) м³/ч. Пределы основной допускаемой погрешности ± 0,25 %.

Сведения о методиках (методах) измерений:

Методика измерений приведена в ГОСТ Р 50601-93.

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия.

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.

ГОСТ 8.156-83 ГСИ. Счетчики холодной воды. Методы и средства поверки.

ТУ 4213-001-09949148-2012 Счетчики воды крыльчатые универсальные Экомера ЭКО. Технические условия.

При осуществлении торговли и товарообменных операций.

Промышленный турбинный счетчик Вольтмана  (Зеннер)  Zenner WPH для холодной и горячей воды ZENNER.

Турбинный фланцевый счетчик холодной и горячей воды Вольтмана  (Зеннер)  Zenner  WPH с турбинами горизонтальной оси, предназначенными для измерения объема холодной питьевой воды SanPin 2.1.4.1074-01 и воды в системах отопления для SNP 2.04.07, системы отопления по трубопроводам DN 50,... DN 500 мм в жилых и общественных помещениях,  а также в промышленных зданиях.

В зависимости от температуры рабочей среды измерители WPH доступны в следующих версиях:

WPH-N-K (до 40 ° C) - холодная вода,

WPH-N-W (до 90 ° C) - горячая вода,

WPH-H-I (до 150 ° C) - счетчик для систем отопления (больше в области для нагревательных приборов).

Диаметр измерителя WPH: Ду50, Ду 65, Ду 80, Ду 100, Ду 125, Ду 150, Ду 200,Только для холодной воды:  Ду 250, Ду 300, Ду 400, Ду 500.

Варианты использования: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Турбины Вольтмана  (Зеннер)  Zenner используются в трубах большого диаметра DN 50 ... DN 500 мм для расхода 15 м3 / ч и более.

Принцип работы: Измерение числа оборотов горизонтальной турбины, выполненной в виде многовинтового винта и вращающейся под воздействием проточной воды. Благодаря особой форме рабочего колеса счетчик Вольтмана  (Зеннер)  Zenner перекрывается с особенно низким потерями давления в значительном диапазоне измерений. Вращение импеллера с червячной передачей сухоходного счетного механизма для уточнения из-за возможности количества зубчатого колеса в кубических метрах. Снятие Механизм счета имеет семь барабанов для указания количества в кубических метрах и двух указательных точек для определения пропорций кубического метра. (Литры). Несмотря на то, что конструкция рассчитана на высокие затраты, счетчики надежно запускаются с небольшим количеством воды. Усиленные подшипники с низким коэффициентом трения обеспечивают долгий срок службы счетчика.

Преимущества серии WPH от Вольтман  (Зеннер)  Zenner

• Надежность начинается уже при низкой цене Вольтмана  (Зеннер)  Zenner.

• Высокая надежность и точность при пиковых нагрузках.

• Небольшая потеря давления воды.

• Металлическая крышка.

• Встроенная антимагнитная защита.

• Встроенный фильтр.

• Все приборы подготовлены для импульсного считывания.

• Низкая чувствительность к качеству воды.

• Точность измерения (значительно выше требований законодательства Российской Федерации).

• Длительный срок службы (12 лет).

• Устойчив к гидравлическим ударам.

• Способность выдерживать счетчик WPH-K (холодная вода)

краткосрочные температурные скачки до 50 ° C

Счетчик WPH-W (горячая вода) до 120 ° C.

Счетчики серии WPH (турбина) отвечают требованиям:

• ГОСТ Р 50193-1-92 и ГОСТ 14167-83;

• Международный стандарт ISO 9001: 2008.

Регистрация в государственном реестре средств измерений: сертификат

DE.C.29.004.A № 44699,

Регистрационный номер 48422-11 для счетчиков холодной и горячей воды, турбины W,

Обзор MI 1592-99

Сертификат соответствия № POCC DE.MT42.H00623 № 0916732

Гигиенико-эпидемиологическое заключение №77.01.16.P.008353.06.11

Ирригационный счётчик Zenner Woltman для загрязнённой воды.

Счетчик сточных вод WI-N

Счётчики сточных вод Вольтмана WI – устойчивы к загрязнениям воды до 30 %.

Сферы использования: загрязнённая вода, к примеру, в сельском хозяйстве, очистных или же канализационных сетях, там, где необходимо надежно работать в тяжелых для функционирования условиях, Ирригационные счетчики Зеннер одни из наиболее простых и долговечных счётчиков для сточных вод. Рекомендованы для учета сточных вод / канализации, учета жидкостей при добыче нефти/ газа и проведении иных буровых или же строительных дел, а еще при орошении. Это совершенный низкооборотный счётчик для колодца. Ирригационный счётчик нередко применяется как контрольный в малоколеблющемся струе пресной воды. Просто переносят долговременное затопление. При сильно загрязнённой воде, рекомендовано ввести в систему фильтр жесткой очистки. Монтируется как в горизонтальном, так и в вертикальном положении. Счетчики серийно поставляются с закрываемой железной крышкой, которая надежно защищает счетное устройство и циферблат от наружных воздействий. Счетное устройство всецело изолировано от загрязнений. Все приборы считаются антимагнитными и готовыми под импульсный выход. Не требует питания от сети, данный счётчик считается совершенной низкобюджетной альтернативой магнитно-индукционному расходомеру сточных вод.

Линейка счетчиков сточных вод представлена следующими моделями:

ZENNER WI-N DN50, ZENNER WI-N DN65, ZENNER WI-N DN80, ZENNER WI-N DN100, ZENNER WI-N DN125, ZENNER WI-N DN150, ZENNER WI-N DN200. Так же, есть исполнение с импульсным выходом.

Подробные характеристики счетчиков представлены в таблице, для подробного изучения рекомендую использовать правую кнопку мыши и «открыть ссылку в новой вкладке»

Согласно требованиям ГУП «Водоканал» (г. Санкт-Петербург) рекомендовано применение приборов с импульсным выходом. В связи с введением новых требований и скорым запретом использования обыкновенных приборов учёта было принято решение о нецелесообразности поставок на рынок РФ приборов без возможностей импульсного съёма. Все водо- счетчики ZENNER подготовлены к импульсному съёму, по желанию клиента могут комплектоваться импульсным датчиком для подключения к системе дистанционного съёма показаний такие приборы повсеместно используются в Санкт-Петербурге и в других регионах РФ.

Счетчики серии WI (турбинные) соответствуют требованиям:

ГОСТ Р 50193-1-92 и ГОСТ 14167-83

Международного Стандарта ISO 9001:2008

Регистрация в Государственном реестре средств измерений: свидетельство №DE.C.29.004.A №44699, регистрационный номер 48422-11 для счетчиков холодной и горячей воды турбинных W, поверка МИ 1592-99 Сертификат соответствия № POCC DE.MT42.H00623 №0916732 Санитарно-эпидемиологическое заключение № 77.01.16.П.008353.06.11

Ирригационный счётчик Zenner Woltman для загрязнённой воды.

Счетчик сточных вод WI-N

Счётчики сточных вод Вольтмана WI – устойчивы к загрязнениям воды до 30 %.

Сферы использования: загрязнённая вода, к примеру, в сельском хозяйстве, очистных или же канализационных сетях, там, где необходимо надежно работать в тяжелых для функционирования условиях, Ирригационные счетчики Зеннер одни из наиболее простых и долговечных счётчиков для сточных вод. Рекомендованы для учета сточных вод / канализации, учета жидкостей при добыче нефти/ газа и проведении иных буровых или же строительных дел, а еще при орошении. Это совершенный низкооборотный счётчик для колодца. Ирригационный счётчик нередко применяется как контрольный в малоколеблющемся струе пресной воды. Просто переносят долговременное затопление. При сильно загрязнённой воде, рекомендовано ввести в систему фильтр жесткой очистки. Монтируется как в горизонтальном, так и в вертикальном положении. Счетчики серийно поставляются с закрываемой железной крышкой, которая надежно защищает счетное устройство и циферблат от наружных воздействий. Счетное устройство всецело изолировано от загрязнений. Все приборы считаются антимагнитными и готовыми под импульсный выход. Не требует питания от сети, данный счётчик считается совершенной низкобюджетной альтернативой магнитно-индукционному расходомеру сточных вод.

Линейка счетчиков сточных вод представлена следующими моделями:

ZENNER WI-N DN50, ZENNER WI-N DN65, ZENNER WI-N DN80, ZENNER WI-N DN100, ZENNER WI-N DN125, ZENNER WI-N DN150, ZENNER WI-N DN200. Так же, есть исполнение с импульсным выходом.

Подробные характеристики счетчиков представлены в таблице, для подробного изучения рекомендую использовать правую кнопку мыши и «открыть ссылку в новой вкладке»

Согласно требованиям ГУП «Водоканал» (г. Санкт-Петербург) рекомендовано применение приборов с импульсным выходом. В связи с введением новых требований и скорым запретом использования обыкновенных приборов учёта было принято решение о нецелесообразности поставок на рынок РФ приборов без возможностей импульсного съёма. Все водо- счетчики ZENNER подготовлены к импульсному съёму, по желанию клиента могут комплектоваться импульсным датчиком для подключения к системе дистанционного съёма показаний такие приборы повсеместно используются в Санкт-Петербурге и в других регионах РФ.

Счетчики серии WI (турбинные) соответствуют требованиям:

ГОСТ Р 50193-1-92 и ГОСТ 14167-83

Международного Стандарта ISO 9001:2008

Регистрация в Государственном реестре средств измерений: свидетельство №DE.C.29.004.A №44699, регистрационный номер 48422-11 для счетчиков холодной и горячей воды турбинных W, поверка МИ 1592-99 Сертификат соответствия № POCC DE.MT42.H00623 №0916732 Санитарно-эпидемиологическое заключение № 77.01.16.П.008353.06.11

Ирригационный счётчик Zenner Woltman для загрязнённой воды.

Счетчик сточных вод WI-N

Счётчики сточных вод Вольтмана WI – устойчивы к загрязнениям воды до 30 %.

Сферы использования: загрязнённая вода, к примеру, в сельском хозяйстве, очистных или же канализационных сетях, там, где необходимо надежно работать в тяжелых для функционирования условиях, Ирригационные счетчики Зеннер одни из наиболее простых и долговечных счётчиков для сточных вод. Рекомендованы для учета сточных вод / канализации, учета жидкостей при добыче нефти/ газа и проведении иных буровых или же строительных дел, а еще при орошении. Это совершенный низкооборотный счётчик для колодца. Ирригационный счётчик нередко применяется как контрольный в малоколеблющемся струе пресной воды. Просто переносят долговременное затопление. При сильно загрязнённой воде, рекомендовано ввести в систему фильтр жесткой очистки. Монтируется как в горизонтальном, так и в вертикальном положении. Счетчики серийно поставляются с закрываемой железной крышкой, которая надежно защищает счетное устройство и циферблат от наружных воздействий. Счетное устройство всецело изолировано от загрязнений. Все приборы считаются антимагнитными и готовыми под импульсный выход. Не требует питания от сети, данный счётчик считается совершенной низкобюджетной альтернативой магнитно-индукционному расходомеру сточных вод.

Линейка счетчиков сточных вод представлена следующими моделями:

ZENNER WI-N DN50, ZENNER WI-N DN65, ZENNER WI-N DN80, ZENNER WI-N DN100, ZENNER WI-N DN125, ZENNER WI-N DN150, ZENNER WI-N DN200. Так же, есть исполнение с импульсным выходом.

Подробные характеристики счетчиков представлены в таблице, для подробного изучения рекомендую использовать правую кнопку мыши и «открыть ссылку в новой вкладке»

Согласно требованиям ГУП «Водоканал» (г. Санкт-Петербург) рекомендовано применение приборов с импульсным выходом. В связи с введением новых требований и скорым запретом использования обыкновенных приборов учёта было принято решение о нецелесообразности поставок на рынок РФ приборов без возможностей импульсного съёма. Все водо- счетчики ZENNER подготовлены к импульсному съёму, по желанию клиента могут комплектоваться импульсным датчиком для подключения к системе дистанционного съёма показаний такие приборы повсеместно используются в Санкт-Петербурге и в других регионах РФ.

Счетчики серии WI (турбинные) соответствуют требованиям:

ГОСТ Р 50193-1-92 и ГОСТ 14167-83

Международного Стандарта ISO 9001:2008

Регистрация в Государственном реестре средств измерений: свидетельство №DE.C.29.004.A №44699, регистрационный номер 48422-11 для счетчиков холодной и горячей воды турбинных W, поверка МИ 1592-99 Сертификат соответствия № POCC DE.MT42.H00623 №0916732 Санитарно-эпидемиологическое заключение № 77.01.16.П.008353.06.11

Счетчик крыльчатый многоструйный холодной и горячей воды

Применение

Счетчик воды предназначен для установки в частных коттеджах, многоквартирных домах в качестве общедомового счетчика, и предприятиях со средним расходом воды;

Универсальный счетчик воды может применяться для измерений объемов как холодной, так и горячей воды;

Предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 120° C и давлением до 1,6 МПа;

Счетчик с импульсным выходoм может использоваться в составе теплосчетчиков и в тепловых сетях систем теплоснабжения для измерения объема теплоносителя;

За счет комплектации счетчика датчиком герконовым (ДГ) или МИД-модулем возможна интеграция автоматизированную систему сбора данных (АСКУЭ);

Может быть установлен в помещениях с повышенной влажностью, а также затапливаемых колодцах.

Варианты оснащения

Стандартное исполнение:

Окрашенный чугунный корпус красного цвета;

Присоединение резьбовое;

Счетный механизм оснащен МИД-сенсором;

Корпус счетного механизма подготовлен для установки МИД;

Модификация счетчика с импульсным выходом (ДГ):

Стандартное исполнение;

Датчик герконовый (МИД-сенсор отсутствует);

Фланцевое исполнение для ВСКМ 90 50Ф:

Стандартное исполнение;

Соединительные части – фланцевые.

Достоинства

 - МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;

- СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68;

- счетчик воды является многоструйным, за счет расположения крыльчатки в чаше с коаксиальными отверстиями, эта конструкция является высоконадежной, особенно в условиях резких перепадов давления и расхода;

- длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;

- полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля;

- уникальное исполнение счетчика воды Ду 50 - резьбовой и фланцевый (ВСКМ 90 "Атлант" 50Ф);

- сохранение заявленных метрологических характеристик на протяжении всего срока службы даже при работе в неблагоприятных условиях;

- не требует прокладки электрических сетей –счетчик независим от источников питания;

- высокая перегрузочная способность по расходу и давлению;

- для удобства снятия показаний счетный механизм вращается на 350 градусов;

- малая потеря давления;

- минимальные затраты на установку и эксплуатацию;

- надежная конструкционная защита от внешнего магнитного воздействия;

- усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;

- срок службы не менее 12 лет.

Точность

Многоструйная конструкция является высоконадежной. Крыльчатка находится в защитной чаше, которая разделяет поток на несколько струй, что выравнивает нагрузку на ось крыльчатки, тем самым обеспечивая наилучшую точность показаний, защиту от гидроудара. Все это влияет на долгосрочную корректную работу приборов.

Считывание показаний

Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 350 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Кроме того, прибор имеет специальный стрелочный металлический указатель «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика). Кроме того, счетчик может до оснащаться импульсным датчиком (ДГ).

Принцип работы

Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм через магнитную связь. Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.

Комплектация

- счетчик воды;

- паспорт;

- комплект присоединительных частей;

- комплект уплотнительных прокладок для фланцевого исполнения;

- герконовый датчик – для модификации ДГ.

Технические характеристики

УНИВЕРСАЛЬНЫЕ КРЫЛЬЧАТЫЕ СЧЕТЧИКИ ПИТЬЕВОЙ ВОДЫ «ITELMA»
Водосчетчик ITELMA - сухоходный одноструйный счетчик воды, принцип работы которого основан на измерении числа оборотов крыльчатки, вращающейся под действием единого потока воды в трубопроводе. Вращение крыльчатки передается на индикаторноеустройствопосредством магнитных муфт. Cчетный механизм сухоходного счетчика защищен от воздействия воды, что обеспечивает долговременную стабильность измерений.

Преимущества:
- Счетчики производятся по немецкой лицензии из западно-европейских комплектующих
- Повышенная надежность(срок гарантии 6 лет)
- Поверка счетчиков холодной и горячей воды через 6 лет
- Устойчивость к повышенному давлению в системе водоснабжения (до 25 Атм)
- Устойчивость к повышенной температуре (до 110°С)

Особенности бытовых счетчиков Итэлма:
- Минимальная чувствительность (счетчик начинает фиксировать расход воды около 10л/час)
- Лучшая антимагнитная защита (подтверждено испытаниями в независимой лаборатории ЕС/Рига, Латвия)
- Функциональный дизайн (удобная шкала считывания показаний и прекрасный внешний вид)
- Экологичность (при производстве корпусов не используется никелевое покрытие,которое запрещено Директивой Евросоюза с 2004 года)
- Не требуется соблюдения прямых участков до и после прибора
- Допускается горизонтальная и вертикальная установка приборов
- Все приборы могут быть оснащены импульсным выходом и интегрированы в АСКУЭ
- Все счетчики поставляются без КМЧ (комплекта монтажного присоединения)

НАЗНАЧЕНИЕ:  Для учета водопотребления в системах водоснабжения любого типа:
 • в индивидуальных домах;
• в квартирах, офисах, административных зданиях.
Типичными пользователями являются:
• строительные организации;
• эксплуатирующие организации (ДЭЗ, РЭУ, ЖСК, ТСЖ);
• индивидуальные потребители

Технические характеристики счетчиков Итэлма:


Виды приборов:


Комплект поставки счетчика Itelma:
Паспорт, счетчик, две прокладки, два защитных колпачка и пломбировочная проволока.

ДИСТАНЦИОННОЕ СЧИТЫВАНИЕ ВЫХОДНОГО СИГНАЛА
Счётчики ИТЭЛМА с импульсными выходами
Устройство удаленного считывания сигнала счётчика выдает по кабелю в цепь один импульс на 10 литров воды. Наличие данного устройства позволяет через дополнительные приборы производить централизованный учёт потребленной воды. Эти контакты используются для передачи объёма потребляемой воды посредством импульсов. Счетчики с дистанционным считыванием выходного сигнала содержат герконовые контакты с цепью НАМУР или без неё. Цепь НАМУР дополнительно определяет наличие короткого замыкания или разрыва линии связи по ее сопротивлению.

КОНСТРУКЦИЯ:
Счетчик состоит из измерительной камеры и индикаторного устройства. Корпус измерительной камеры изготовлен из латуни. В измерительной камере на осях установлена крыльчатка, камера закрыта герметичной крышкой. На входе потока воды установлен фильтр для защиты от крупных механических частиц. Индикаторное устройство, установленное на измерительную камеру – сухого типа. Оно защищено прозрачной пластмассовой крышкой. Защитное стекло установлено на защёлках. Счетчик индицирует действительное водопотребление на 8-ми разрядном цифровом счетном механизме. Дополнительно на центральную ось установлена звёздочка для визуального контроля мгновенного расхода и метрологической поверки счетчика. Индикаторное устройство может поворачиваться на 360°. Вариант с дистанционным считыванием выходного сигнала имеет кабель длиной 1,5 м, который постоянно подсоединен к счетчику.

Правильный монтаж счётчиков ITELMA

Перед установкой счётчика необходимо провести внешний осмотр и убедиться в целостности защитного стекла и индикаторного устройства. Во вновь смонтированную систему водоснабжения (или замены некоторой части трубопровода) счётчик необходимо устанавливать только после промывки системы водой и пуска ее в эксплуатацию. На данный период рекомендуется вместо счётчика устанавливать технологическую вставку соответствующей длины. Конструктивное исполнение прибора позволяет использовать его в ограниченных пространствах – не требуется соблюдения длины прямых участков до и после прибора. Для защиты счётчика от воздействия твёрдых частиц, содержащихся в воде, рекомендуется до счётчика устанавливать дополнительно механический или магнитно-механический фильтр и шаровой кран. При монтаже необходимо: - вмонтировать установочный комплект (штуцеры с гайками) в трубопровод; - счётчик установить между штуцерами через прокладки так, чтобы направление потока воды соответствовало направлению стрелки на корпусе, затянуть гайки. Для обеспечения условий поверки счётчика на месте эксплуатации с использованием переносных поверочных установок рекомендуется водомерный узел компоновать по приведенной схеме.

Счетчик импульсов пров. унив. СИПУ RS485 2-х канальный

Ирригационный счётчик Zenner Woltman для загрязнённой воды.

Счетчик сточных вод WI-N

Счётчики сточных вод Вольтмана WI – устойчивы к загрязнениям воды до 30 %.

Сферы использования: загрязнённая вода, к примеру, в сельском хозяйстве, очистных или же канализационных сетях, там, где необходимо надежно работать в тяжелых для функционирования условиях, Ирригационные счетчики Зеннер одни из наиболее простых и долговечных счётчиков для сточных вод. Рекомендованы для учета сточных вод / канализации, учета жидкостей при добыче нефти/ газа и проведении иных буровых или же строительных дел, а еще при орошении. Это совершенный низкооборотный счётчик для колодца. Ирригационный счётчик нередко применяется как контрольный в малоколеблющемся струе пресной воды. Просто переносят долговременное затопление. При сильно загрязнённой воде, рекомендовано ввести в систему фильтр жесткой очистки. Монтируется как в горизонтальном, так и в вертикальном положении. Счетчики серийно поставляются с закрываемой железной крышкой, которая надежно защищает счетное устройство и циферблат от наружных воздействий. Счетное устройство всецело изолировано от загрязнений. Все приборы считаются антимагнитными и готовыми под импульсный выход. Не требует питания от сети, данный счётчик считается совершенной низкобюджетной альтернативой магнитно-индукционному расходомеру сточных вод.

Линейка счетчиков сточных вод представлена следующими моделями:

ZENNER WI-N DN50, ZENNER WI-N DN65, ZENNER WI-N DN80, ZENNER WI-N DN100, ZENNER WI-N DN125, ZENNER WI-N DN150, ZENNER WI-N DN200. Так же, есть исполнение с импульсным выходом.

Подробные характеристики счетчиков представлены в таблице, для подробного изучения рекомендую использовать правую кнопку мыши и «открыть ссылку в новой вкладке»

Согласно требованиям ГУП «Водоканал» (г. Санкт-Петербург) рекомендовано применение приборов с импульсным выходом. В связи с введением новых требований и скорым запретом использования обыкновенных приборов учёта было принято решение о нецелесообразности поставок на рынок РФ приборов без возможностей импульсного съёма. Все водо- счетчики ZENNER подготовлены к импульсному съёму, по желанию клиента могут комплектоваться импульсным датчиком для подключения к системе дистанционного съёма показаний такие приборы повсеместно используются в Санкт-Петербурге и в других регионах РФ.

Счетчики серии WI (турбинные) соответствуют требованиям:

ГОСТ Р 50193-1-92 и ГОСТ 14167-83

Международного Стандарта ISO 9001:2008

Регистрация в Государственном реестре средств измерений: свидетельство №DE.C.29.004.A №44699, регистрационный номер 48422-11 для счетчиков холодной и горячей воды турбинных W, поверка МИ 1592-99 Сертификат соответствия № POCC DE.MT42.H00623 №0916732 Санитарно-эпидемиологическое заключение № 77.01.16.П.008353.06.11

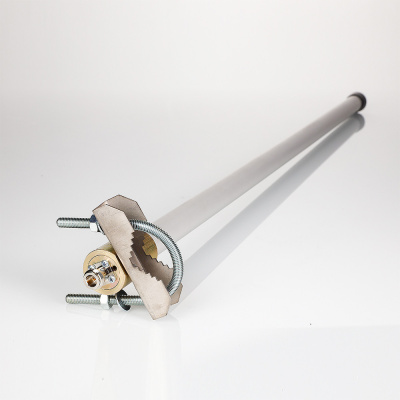

Внешняя антенна 868 МГц (прямая, L=95мм, 3dBi, sma разъем) VT.LR.A1.0 VALTEC

ВСКМ (Ду 15), 1 л/импульс
Счетчик крыльчатый одноструйный холодной и горячей воды, 1 л/имп

Применение
• счетчик воды предназначен для установки в квартирах, дачных домах и других объектах с малым расходом воды;
• ВСКМ 1л/imp- универсальный счетчик воды может применяться для измерений объемов как холодной, так и горячей воды;
• предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 90° C и давлением до 1,6 МПа;
• счетчик воды с импульсным выходoм могут использоваться в составе квартирных теплосчетчиков;
• может быть интегрирован в автоматизированную систему сбора данных (АСКУЭ).

Варианты оснащения
стандартное исполнение:
• латунный корпус;
• присоединение резьбовое;
• монтажная длина 80 или 110 мм;
• монтажное кольцо опломбировано;
• набор монтажных частей, обратный клапан (в КМЧ) и прокладок в комплекте;
модификация счетчика оснащена импульсным выходом (ДГ) - 1 литр/импульс

Достоинства
• МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
• диапазон температуры воды от +5 до +90°C;
• счетчик воды герметичен и выдерживает максимальное рабочее давление до 1,6 МПа;
• латунный корпус;
• длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;
• монтажная длина проточной части счетчика воды в двух исполнениях (110 мм и 80 мм);
• возможность интеграции счетчика в автоматизированную систему сбора данных (АСКУЭ);
• полностью соответствует ГОСТ Р 50193;
• сохранение заявленных метрологических характеристик на протяжении всего срока службы даже при работе в неблагоприятных условиях;
• не требует прокладки электрических сетей – счетчик независим от источников питания;
• высокая перегрузочная способность по расходу и давлению;
• максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями;
• малая потеря давления;
• минимальные затраты на установку и эксплуатацию;
• надежная конструкционная защита от внешнего магнитного воздействия;
• усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;
• срок службы не менее 12 лет

Точность
Испытания счетчика выявили, что на протяжении срока службы они стабильно сохраняют заявленные метрологические характеристики.

Считывание показаний
Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 360 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика.

Принцип работы
Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм механически - через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют). Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях

Технические характеристики

Счетчики MTK работают в диапазоне температур от 0,1 до 40 ° C (холодная вода)

Счетчики MTW работают в диапазоне температур от 0,1 до 90 ° C (горячая вода)

Счетчик воды для систем отопления MTH - температура до 150 ° C больше в диапазоне: отопительный прибор

Специализация: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Счетчики DN20 и DN25 мм очень популярны у отдельных участников.

Диаметр измерителей серии MT: DN15, DN20, DN25, DN32, DN40, DN50

Материал корпуса: латунь, соединения: резьба

Принцип работы: Внутренний счетчик воды измеряет количество оборотов рабочего колеса, которое вращается под действием проточной воды. Поток воды поступает в измерительный корпус  через впускную трубу  с встроенным в него фильтром и через тангенциальные отверстия устройства контроля потока  в измерительную камеру, в которой рабочее колесо вращается на сапфировых подшипниках с установленным на нем магнитом муфта. Вода проходит через измерительную камеру через выпускные отверстия устройства контроля потока в выходной трубе    измерителя. Количество оборотов рабочего колеса пропорционально количеству проточной воды.

Разделение потока на отдельные сопла в многоструйных МТ-метрах обеспечивает более равномерную нагрузку на рабочее колесо и его крепления, что повышает надежность инструментов.

Вращение рабочего колеса передается ведомой части магнитной муфты, установленной в счетчике.  Для дистанционного считывания показаний импульсным генератором, имеющим частоту, пропорциональную количеству потока воды, к одной из стрелок стрелки прикреплен магнит, прохождение которого ниже геркона обеспечивает герметичность контактов тростника. Когда в контуре геркона есть напряжение от внешнего источника, когда контакты в цепи замкнуты, протекает ток, протекающий через внешнее устройство (счетчик импульсов).

   Преимущества серии MT:

- Встроенная антимагнитная защита

- Встроенный фильтр

- Все приборы подготовлены для импульсного считывания

- Низкая чувствительность к качеству воды

- Точность измерения (намного выше требования законодательства РФ)

- Долгий срок службы (12 лет)

- Устойчивость к удару водой

- Счетчики MTC (холодная вода) сопротивляются в течение короткого времени

Температурные скачки до 50 ° C, метр MTW (горячая вода) до 120 ° C

Для импульсного выхода готовятся счетчики воды MTK-N / MTW-N (он подходит для поэтапной интеграции уже установленных и работающих устройств в единую сеть для удаленного считывания информации).

После установки на подготовленный счетчик импульсной съемной крышки в любое время

Устройства становятся «Импульсами» MTK-I / MTW-I

СЧЕТЧИК ХОЛОДНОЙ И ГОРЯЧЕЙ ВОДЫ КРЫЛЬЧАТЫЙ VLF торговой марки VALTEC

(VLF-15U) Водосчетчик универсальный – для измерения расхода холодной и горячей воды, главным образом – в квартирах. Условный диаметр модели – 1/2"; номинальный расход воды – 1,5 куб. м/ч. Длина прибора без сгонов – 110 мм. Резьба присоединительных патрубков – 3/4".

Для данной модели установлен увеличенный межповерочный интервал – 6 лет (на холодную и горячую воду).

1. Общая часть

1.1. Настоящий паспорт разработан в соответствии с требованиями ГОСТ 2.601 и предназначен для ознакомления пользователей с принципом работы, устройством, конструкцией, техническими характеристиками, условиями монтажа и эксплуатации счетчиков холодной и горячей воды крыльчатых VLF торговой марки VALTEC (далее – счетчиков).

1.2. Классификация счетчиков в соответствии с ГОСТ 12997 приведена в таблице:

2. Назначение и область применения

2.1. Счетчики предназначены для измерения расхода холодной питьевой воды по ГОСТ Р 51232-98 и горячей сетевой воды по СанПиН 2.1.4.2496-09, протекающей по трубопроводам при давлении до 1,6 МПа и диапазоне температур от +5˚С до +90˚С.

2.2. Основное предназначение – коммерческий учет воды.

2.3. При использовании счетчиков с импульсным выходом, они могут использоваться в составе общедомовых автоматизированных систем учета расхода ресурсов, а также узлов учета потребления тепловой энергии.

2.4. Счетчики имеют защиту от воздействия внешних магнитных полей, соответствующую требованиям МИ 2985- 2006 ГСИ.

2.5. Модификации с импульсным выходом дают возможность дистанционного считывания показаний.

2.6. Счетчики изготовлены по техническим условиям ТУ 4213-003-82214908-2014.

2.7. Счетчики включены в Государственный реестр средств измерений за № 58362-14 и допущены к применению на территории России.

3. Номенклатурный ряд и обозначения

3.1. Счетчики выпускаются с диаметрами условного прохода 15 мм (1/2") и 20 мм (3/4") при номинальном расходе 1,5 м3/ч и 2,5 м3/ч.

3.2. Счетчики производятся как с импульсным выходом, так и без него.

3.3. Пример обозначения счетчика при заказе:

Где:

1 – условное обозначение счетчика;

2 – обозначение применения счетчика;

U – для холодной и горячей воды;

3 – I — наличие импульсного выхода;

4 – L — счетчик без комплектации полусгонами;

5 – диаметр условного прохода в мм;

6 – присоединительная наружная резьба корпуса в дюймах;

7 – номинальный расход в м3/ч;

8 – монтажная длина в мм;

9 – номер технических условий.

5. Устройство и принцип работы

5.1. Изделие представляет собой одноструйный, сухоходный, крыльчатый счетчик. В проточной части счетчика расположена крыльчатка 2, которая вращается под действием потока воды. Счетный механизм счетчика имеет механизм часового типа 10, вращающийся под действием синхронной магнитной муфты 3, помещенной в анодированный стальной экран 6, исключающий влияние на показания прибора внешних магнитных полей.

Принцип действия счетчика основан на измерении числа оборотов крыльчатки, вращающейся за счет кинетической энергии жидкости. Поток воды направляется через струевыпрямитель входного патрубка корпуса счетчика в измерительную полость, где под его действием вращается крыльчатка 2 с прикрепленным к ней магнитом 3. Число оборотов крыльчатки пропорционально количеству протекающей через счетчик воды. Магнит 3, установленный в ступице крыльчатки 2, передает вращение н а ведомый м агнит синхронной м уфты, н аходящейся в с четном устройстве 10.

Счетный механизм изолирован от измеряемой среды специальной крышкой 9 с уплотнительным кольцом 12.

Корпус счетчика соединяется со счетным устройством пластмассовым термоусадочным кольцом 11. Это кольцо одновременно является пломбировочным элементом, ограничивающим несанкционированный доступ к механизму счетчика.

Счетный механизм приводит число оборотов крыльчатки к значению объема, протекающей воды в м3. Счетный механизм имеет восемь роликов и один стрелочный указатель для определения объема воды в м3.

В счетном механизме имеется контрольная звездочка, обеспечивающая повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигналов, а также позволяющая осуществлять дистанционную регистрацию объема воды, прошедшего через счетчик.

Настройка счетчика производится с помощью настроечного диска 5, который имеет со стороны измерительной камеры две неподвижных лопасти, изменяющих скорость потока в камере. Настроечный диск через распределительную пластину 8 крепится к корпусу с помощью фасонной гайки 7. Герметичность соединения обеспечивается уплотнительным кольцом 4.

Крепление счетчика к трубопроводу осуществляется с помощью двух полусгонов 13, снабженных паронитовыми прокладками. Полусгоны имеют ушки для пломбировки.

В комплект поставки счетчика кроме двух полусгонов входит обратный клапан, который прилагается отдельно и, при желании потребителя, может быть им самостоятельно установлен в полусгон.

Детали счетчика выполнены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур и допущенных к применению Минздравом России.

5.2. Производитель оставляет за собой право внесения изменений в конструкцию, улучшающие качество изделия при сохранении основных технических характеристик.

6. Визуальное считывание показаний

6.1. Показания прибора считываются в прямоугольных окошках табло (см. рис.2): Рисунок 2. Табло счётчика.

6.2. Один полный оборот красной стрелки табло соответствует расходу 1 литр.

6.3. Данные об объеме воды на табло отображаются накопительно. Это значит, что для получения значения объема воды, прошедшего через счетчик за определенный промежуток времени, нужно от показаний прибора в конце периода отнять показания в начале периода.

Например: предыдущие показания прибора 2387,744, текущие показания прибора 2401,812. Расход за период со времени снятия предыдущих показаний до текущего момента: 2401,812-2387,744= 14,068 м3.

7. Дистанционное считывание (для счетчиков с импульсным выходом)

7.1. Импульсный выход основан на воздействии магнитного поля постоянного магнита на геркон, при котором происходит чередующееся замыкание и размыкание контактов геркона. Геркон формирует пассивный выходной сигнал («сухой контакт»), который может считываться любым счетчиком импульсом, вычислителем и регистратором.

7.2. Импульсный выход решен по 4 -х проводной схеме, что позволяет подключать счетчик как к обычным релейным считывающим устройствам, так и к устройствам, поддерживающих стандарт NAMUR (DIN EN 50227, DIN 192234). Стандарт NAMUR предусматривает возможностью контроля считывающим устройством обрыва провода и короткого замыкания.

Для этого в цепь геркона включены два дополнительных сопротивления.

Схема импульсного выхода:

7.3. Для присоединения импульсного выхода по стандарту NAMUR провода 1 (белый) и 2 (серый) соединяются между собой (шунтируются). Сигнал передается по проводам 3 (синий) и 4 (красный).

7.4. Для присоединения по релейной схеме провода 2 (серый) и 3 (синий) не используются. Сигнал передается по проводам 1 (белый) и 4 (красный).

7.5. Датчик выдает один полный импульс при прохождении 10 л жидкости.

8. Монтаж и подготовка счетчика к работе

8.1. Перед монтажом счетчика следует удалить пластиковые предохранительные колпачки с патрубков счетчика.

8.2. Перед установкой счетчика следует проверить целостность термоусадочного кольца и наличие в паспорте клейма о первичной поверке. При этом заводской номер, указанный в паспорте, должен совпадать с номером, нанесенным на циферблат.

8.3. Трубопровод на участке монтажа счетчика должен иметь прямые участки не менее 3 Dу до счетчика и 1 Dу после счетчика. (Dу – диаметр условного прохода счетчика).

8.4. Трубопроводы до и после счетчика должны крепиться неподвижными опорами, чтобы предотвратить передачу на корпус счетчика усилий от температурной деформации трубопроводов и неточности монтажа.

8.5. При установке счетчика следует обращать внимание на то, чтобы направление потока соответствовало стрелке на корпусе счетчика.

8.6. Присоединение счетчика к трубопроводу должно быть плотным, без перекосов, с тем, чтобы не было протечек при давлении до 1,6 МПа (16 кгс/см2).

8.7. Присоединение счетчика к трубопроводу с диаметром, большим или меньшим диаметра условного прохода счетчика, производится с помощью переходников, устанавливаемых вне зоны прямых участков.

8.8. Перед счетчиком должен быть установлен фильтр механической очистки с размером ячейки фильтроэлемента не более 500 мкм.

8.9. Не допускается установка счетчика на близком расстоянии от устройств, создающих вокруг себя сильное магнитное поле (например, силовых трансформаторов).

8.10. Счетчик допускается устанавливать на горизонтальных и вертикальных трубопроводах. Установка счетчика на горизонтальном трубопроводе счетным механизмом вниз не допускается.

8.11. Если трубопровод, в котором установлен счетчик, является частью заземления, место установки счетчика должно быть электрически шунтировано. Несоблюдение этого правила может привести к дополнительной коррозии данного участка трубопровода.

8.12. Использование прокладок, заужающих проходное сечение полусгонов, а также попадание нерастворимых частиц на сетку струевыпрямителя могут привести к существенным искажениям показаний счетчика.

8.13. При установке в присоединительный полусгон встроенного обратного клапана следует придерживаться следующих правил:

- обратный клапан устанавливается в полусгон на выходе из счетчика;

- обратный клапан должен устанавливаться так, чтобы он открывался по ходу движения жидкости;

- встроенный обратный клапан не влияет на точность показаний счетчика, но повышает общее гидравлическое сопротивление водомерного узла .

- при установке обратного клапана в счетчике на холодной воде, следует предусмотреть конструктивные мероприятия, предохраняющие элементы системы от повышения давления в трубопроводах после клапана от теплового расширения жидкости.

9. Указания по эксплуатации и техническому обслуживанию

9.1. Счетчик должен использоваться в пределах паспортных расходов.

9.2. Счетчик должен быть защищен от гидравлических ударов и вибраций.

9.3. Для определения объема жидкости, прошедшего через счетчик с момента предыдущего снятия показаний, необходимо из текущего показания вычесть предыдущее показание счетчика.

9.4. В процессе эксплуатации не допускается превышение максимальной температуры воды.

9.5. При заметном снижении расхода воды при постоянном давлении в трубопроводе необходимо прочистить входной фильтр от засорения. Ориентировочная периодичность очистки фильтра - не менее 1-го раза в 6 месяцев.

9.6. Наружные поверхности счетчика должны содержаться в чистоте. Загрязненное стекло протирают влажной, а затем сухой полотняной салфеткой.

9.7. При появлении течи в элементах счетчика или остановке счетчика, его необходимо демонтировать и отправить в ремонт.

9.8. Ремонт счетчика производится предприятием-изготовителем или специализированным ремонтным предприятием.

9.9. О всех ремонтах должны быть сделаны отметки в паспорте счетчика с указанием даты, причины выхода счетчика из строя и характера произведенного ремонта.

9.10. После ремонта счетчик подвергается поверке.

Поверка счетчика

Первичная поверка осуществляется метрологической службой, сертифицированной Федеральным Агентством по техническому регулированию и метрологии (РОССТАНДАРТ).

Поверка счетчиков проводится в соответствии с МП 2550-0241-2014 «Счетчики холодной и горячей воды крыльчатые VLF. Методика поверки» или МИ 1592-2015.

Межповерочный интервал для счетчиков, устанавливаемых на горячую воду – 6 лет, для счетчиков, устанавливаемых на холодную воду – 6 лет.

В соответствии с положениями ПР50.2.007-2001, оттиск поверительного клейма первичной поверки наносится в настоящем паспорте при успешном прохождении поверительных испытаний.

Номер счетчика, нанесенный на табло счетного механизма счетчика должен соответствовать номеру, указанному в паспорте.

Счетчики, не прошедшие поверительных испытаний возвращаются на завод-изготовитель для настройки или выбраковки.

Сведения о результатах первичной поверки заносятся в паспорт

Гарантийные обязательства:

Изготовитель гарантирует соответствие счетчиков VLF требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.

Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

Гарантия не распространяется на дефекты, возникшие в случаях:

- нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия;

- ненадлежащей транспортировки и погрузо-разгрузочных работ;

- наличия следов воздействия веществ, агрессивных к материалам изделия;

- наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами;

- повреждений, вызванных неправильными действиями потребителя;

- наличия следов постороннего вмешательства в конструкцию изделия.

Условия гарантийного обслуживания

Претензии к качеству товара могут быть предъявлены в течение гарантийного срока.

Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно.

Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра.

Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются.

В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем.

Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными

СЧЕТЧИК ХОЛОДНОЙ И ГОРЯЧЕЙ ВОДЫ КРЫЛЬЧАТЫЙ VLF торговой марки VALTEC

(VLF-15U) Водосчетчик универсальный – для измерения расхода холодной и горячей воды, главным образом – в квартирах. Условный диаметр модели – 1/2"; номинальный расход воды – 1,5 куб. м/ч. Длина прибора без сгонов – 110 мм. Резьба присоединительных патрубков – 3/4".

Для данной модели установлен увеличенный межповерочный интервал – 6 лет (на холодную и горячую воду).

1. Общая часть

1.1. Настоящий паспорт разработан в соответствии с требованиями ГОСТ 2.601 и предназначен для ознакомления пользователей с принципом работы, устройством, конструкцией, техническими характеристиками, условиями монтажа и эксплуатации счетчиков холодной и горячей воды крыльчатых VLF торговой марки VALTEC (далее – счетчиков).

1.2. Классификация счетчиков в соответствии с ГОСТ 12997 приведена в таблице:

2. Назначение и область применения

2.1. Счетчики предназначены для измерения расхода холодной питьевой воды по ГОСТ Р 51232-98 и горячей сетевой воды по СанПиН 2.1.4.2496-09, протекающей по трубопроводам при давлении до 1,6 МПа и диапазоне температур от +5˚С до +90˚С.

2.2. Основное предназначение – коммерческий учет воды.

2.3. При использовании счетчиков с импульсным выходом, они могут использоваться в составе общедомовых автоматизированных систем учета расхода ресурсов, а также узлов учета потребления тепловой энергии.

2.4. Счетчики имеют защиту от воздействия внешних магнитных полей, соответствующую требованиям МИ 2985- 2006 ГСИ.

2.5. Модификации с импульсным выходом дают возможность дистанционного считывания показаний.

2.6. Счетчики изготовлены по техническим условиям ТУ 4213-003-82214908-2014.

2.7. Счетчики включены в Государственный реестр средств измерений за № 58362-14 и допущены к применению на территории России.

3. Номенклатурный ряд и обозначения

3.1. Счетчики выпускаются с диаметрами условного прохода 15 мм (1/2") и 20 мм (3/4") при номинальном расходе 1,5 м3/ч и 2,5 м3/ч.

3.2. Счетчики производятся как с импульсным выходом, так и без него.

3.3. Пример обозначения счетчика при заказе:

Где:

1 – условное обозначение счетчика;

2 – обозначение применения счетчика;

U – для холодной и горячей воды;

3 – I — наличие импульсного выхода;

4 – L — счетчик без комплектации полусгонами;

5 – диаметр условного прохода в мм;

6 – присоединительная наружная резьба корпуса в дюймах;

7 – номинальный расход в м3/ч;

8 – монтажная длина в мм;

9 – номер технических условий.

5. Устройство и принцип работы

5.1. Изделие представляет собой одноструйный, сухоходный, крыльчатый счетчик. В проточной части счетчика расположена крыльчатка 2, которая вращается под действием потока воды. Счетный механизм счетчика имеет механизм часового типа 10, вращающийся под действием синхронной магнитной муфты 3, помещенной в анодированный стальной экран 6, исключающий влияние на показания прибора внешних магнитных полей.

Принцип действия счетчика основан на измерении числа оборотов крыльчатки, вращающейся за счет кинетической энергии жидкости. Поток воды направляется через струевыпрямитель входного патрубка корпуса счетчика в измерительную полость, где под его действием вращается крыльчатка 2 с прикрепленным к ней магнитом 3. Число оборотов крыльчатки пропорционально количеству протекающей через счетчик воды. Магнит 3, установленный в ступице крыльчатки 2, передает вращение н а ведомый магнит синхронной муфты, н находящейся в с четном устройстве 10.

Счетный механизм изолирован от измеряемой среды специальной крышкой 9 с уплотнительным кольцом 12.

Корпус счетчика соединяется со счетным устройством пластмассовым термоусадочным кольцом 11. Это кольцо одновременно является пломбировочным элементом, ограничивающим несанкционированный доступ к механизму счетчика.

Счетный механизм приводит число оборотов крыльчатки к значению объема, протекающей воды в м3. Счетный механизм имеет восемь роликов и один стрелочный указатель для определения объема воды в м3.

В счетном механизме имеется контрольная звездочка, обеспечивающая повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигналов, а также позволяющая осуществлять дистанционную регистрацию объема воды, прошедшего через счетчик.

Настройка счетчика производится с помощью настроечного диска 5, который имеет со стороны измерительной камеры две неподвижных лопасти, изменяющих скорость потока в камере. Настроечный диск через распределительную пластину 8 крепится к корпусу с помощью фасонной гайки 7. Герметичность соединения обеспечивается уплотнительным кольцом 4.

Крепление счетчика к трубопроводу осуществляется с помощью двух полусгонов 13, снабженных паронитовыми прокладками. Полусгоны имеют ушки для пломбировки.

В комплект поставки счетчика кроме двух полусгонов входит обратный клапан, который прилагается отдельно и, при желании потребителя, может быть им самостоятельно установлен в полусгон.

Детали счетчика выполнены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур и допущенных к применению Минздравом России.

5.2. Производитель оставляет за собой право внесения изменений в конструкцию, улучшающие качество изделия при сохранении основных технических характеристик.

6. Визуальное считывание показаний

6.1. Показания прибора считываются в прямоугольных окошках табло (см. рис.2): Рисунок 2. Табло счётчика.

6.2. Один полный оборот красной стрелки табло соответствует расходу 1 литр.

6.3. Данные об объеме воды на табло отображаются накопительно. Это значит, что для получения значения объема воды, прошедшего через счетчик за определенный промежуток времени, нужно от показаний прибора в конце периода отнять показания в начале периода.

Например: предыдущие показания прибора 2387,744, текущие показания прибора 2401,812. Расход за период со времени снятия предыдущих показаний до текущего момента: 2401,812-2387,744= 14,068 м3.

7. Дистанционное считывание (для счетчиков с импульсным выходом)

7.1. Импульсный выход основан на воздействии магнитного поля постоянного магнита на геркон, при котором происходит чередующееся замыкание и размыкание контактов геркона. Геркон формирует пассивный выходной сигнал («сухой контакт»), который может считываться любым счетчиком импульсом, вычислителем и регистратором.

7.2. Импульсный выход решен по 4 -х проводной схеме, что позволяет подключать счетчик как к обычным релейным считывающим устройствам, так и к устройствам, поддерживающих стандарт NAMUR (DIN EN 50227, DIN 192234). Стандарт NAMUR предусматривает возможностью контроля считывающим устройством обрыва провода и короткого замыкания.

Для этого в цепь геркона включены два дополнительных сопротивления.

Схема импульсного выхода:

7.3. Для присоединения импульсного выхода по стандарту NAMUR провода 1 (белый) и 2 (серый) соединяются между собой (шунтируются). Сигнал передается по проводам 3 (синий) и 4 (красный).

7.4. Для присоединения по релейной схеме провода 2 (серый) и 3 (синий) не используются. Сигнал передается по проводам 1 (белый) и 4 (красный).

7.5. Датчик выдает один полный импульс при прохождении 10 л жидкости.

8. Монтаж и подготовка счетчика к работе

8.1. Перед монтажом счетчика следует удалить пластиковые предохранительные колпачки с патрубков счетчика.

8.2. Перед установкой счетчика следует проверить целостность термоусадочного кольца и наличие в паспорте клейма о первичной поверке. При этом заводской номер, указанный в паспорте, должен совпадать с номером, нанесенным на циферблат.

8.3. Трубопровод на участке монтажа счетчика должен иметь прямые участки не менее 3 Dу до счетчика и 1 Dу после счетчика. (Dу – диаметр условного прохода счетчика).

8.4. Трубопроводы до и после счетчика должны крепиться неподвижными опорами, чтобы предотвратить передачу на корпус счетчика усилий от температурной деформации трубопроводов и неточности монтажа.

8.5. При установке счетчика следует обращать внимание на то, чтобы направление потока соответствовало стрелке на корпусе счетчика.

8.6. Присоединение счетчика к трубопроводу должно быть плотным, без перекосов, с тем, чтобы не было протечек при давлении до 1,6 МПа (16 кгс/см2).

8.7. Присоединение счетчика к трубопроводу с диаметром, большим или меньшим диаметра условного прохода счетчика, производится с помощью переходников, устанавливаемых вне зоны прямых участков.

8.8. Перед счетчиком должен быть установлен фильтр механической очистки с размером ячейки фильтроэлемента не более 500 мкм.

8.9. Не допускается установка счетчика на близком расстоянии от устройств, создающих вокруг себя сильное магнитное поле (например, силовых трансформаторов).

8.10. Счетчик допускается устанавливать на горизонтальных и вертикальных трубопроводах. Установка счетчика на горизонтальном трубопроводе счетным механизмом вниз не допускается.

8.11. Если трубопровод, в котором установлен счетчик, является частью заземления, место установки счетчика должно быть электрически шунтировано. Несоблюдение этого правила может привести к дополнительной коррозии данного участка трубопровода.

8.12. Использование прокладок, заужающих проходное сечение полусгонов, а также попадание нерастворимых частиц на сетку струевыпрямителя могут привести к существенным искажениям показаний счетчика.

8.13. При установке в присоединительный полусгон встроенного обратного клапана следует придерживаться следующих правил:

- обратный клапан устанавливается в полусгон на выходе из счетчика;

- обратный клапан должен устанавливаться так, чтобы он открывался по ходу движения жидкости;

- встроенный обратный клапан не влияет на точность показаний счетчика, но повышает общее гидравлическое сопротивление водомерного узла .

- при установке обратного клапана в счетчике на холодной воде, следует предусмотреть конструктивные мероприятия, предохраняющие элементы системы от повышения давления в трубопроводах после клапана от теплового расширения жидкости.

9. Указания по эксплуатации и техническому обслуживанию

9.1. Счетчик должен использоваться в пределах паспортных расходов.

9.2. Счетчик должен быть защищен от гидравлических ударов и вибраций.

9.3. Для определения объема жидкости, прошедшего через счетчик с момента предыдущего снятия показаний, необходимо из текущего показания вычесть предыдущее показание счетчика.

9.4. В процессе эксплуатации не допускается превышение максимальной температуры воды.

9.5. При заметном снижении расхода воды при постоянном давлении в трубопроводе необходимо прочистить входной фильтр от засорения. Ориентировочная периодичность очистки фильтра - не менее 1-го раза в 6 месяцев.

9.6. Наружные поверхности счетчика должны содержаться в чистоте. Загрязненное стекло протирают влажной, а затем сухой полотняной салфеткой.

9.7. При появлении течи в элементах счетчика или остановке счетчика, его необходимо демонтировать и отправить в ремонт.

9.8. Ремонт счетчика производится предприятием-изготовителем или специализированным ремонтным предприятием.

9.9. О всех ремонтах должны быть сделаны отметки в паспорте счетчика с указанием даты, причины выхода счетчика из строя и характера произведенного ремонта.

9.10. После ремонта счетчик подвергается поверке.

Поверка счетчика

Первичная поверка осуществляется метрологической службой, сертифицированной Федеральным Агентством по техническому регулированию и метрологии (РОССТАНДАРТ).

Поверка счетчиков проводится в соответствии с МП 2550-0241-2014 «Счетчики холодной и горячей воды крыльчатые VLF. Методика поверки» или МИ 1592-2015.

Межповерочный интервал для счетчиков, устанавливаемых на горячую воду – 6 лет, для счетчиков, устанавливаемых на холодную воду – 6 лет.

В соответствии с положениями ПР50.2.007-2001, оттиск поверительного клейма первичной поверки наносится в настоящем паспорте при успешном прохождении поверительных испытаний.

Номер счетчика, нанесенный на табло счетного механизма счетчика должен соответствовать номеру, указанному в паспорте.

Счетчики, не прошедшие поверительных испытаний возвращаются на завод-изготовитель для настройки или выбраковки.

Сведения о результатах первичной поверки заносятся в паспорт

Гарантийные обязательства:

Изготовитель гарантирует соответствие счетчиков VLF требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.

Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

Гарантия не распространяется на дефекты, возникшие в случаях:

- нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия;

- ненадлежащей транспортировки и погрузо-разгрузочных работ;

- наличия следов воздействия веществ, агрессивных к материалам изделия;

- наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами;

- повреждений, вызванных неправильными действиями потребителя;

- наличия следов постороннего вмешательства в конструкцию изделия.

Условия гарантийного обслуживания

Претензии к качеству товара могут быть предъявлены в течение гарантийного срока.

Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно.

Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра.

Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются.

В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем.

Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными

СЧЕТЧИК ХОЛОДНОЙ И ГОРЯЧЕЙ ВОДЫ КРЫЛЬЧАТЫЙ VLF торговой марки VALTEC

(VLF-15U) Водосчетчик универсальный – для измерения расхода холодной и горячей воды, главным образом – в квартирах. Условный диаметр модели – 1/2"; номинальный расход воды – 1,5 куб. м/ч. Длина прибора без сгонов – 110 мм. Резьба присоединительных патрубков – 3/4".

Для данной модели установлен увеличенный межповерочный интервал – 6 лет (на холодную и горячую воду).

1. Общая часть

1.1. Настоящий паспорт разработан в соответствии с требованиями ГОСТ 2.601 и предназначен для ознакомления пользователей с принципом работы, устройством, конструкцией, техническими характеристиками, условиями монтажа и эксплуатации счетчиков холодной и горячей воды крыльчатых VLF торговой марки VALTEC (далее – счетчиков).

1.2. Классификация счетчиков в соответствии с ГОСТ 12997 приведена в таблице:

2. Назначение и область применения

2.1. Счетчики предназначены для измерения расхода холодной питьевой воды по ГОСТ Р 51232-98 и горячей сетевой воды по СанПиН 2.1.4.2496-09, протекающей по трубопроводам при давлении до 1,6 МПа и диапазоне температур от +5˚С до +90˚С.

2.2. Основное предназначение – коммерческий учет воды.

2.3. При использовании счетчиков с импульсным выходом, они могут использоваться в составе общедомовых автоматизированных систем учета расхода ресурсов, а также узлов учета потребления тепловой энергии.

2.4. Счетчики имеют защиту от воздействия внешних магнитных полей, соответствующую требованиям МИ 2985- 2006 ГСИ.

2.5. Модификации с импульсным выходом дают возможность дистанционного считывания показаний.

2.6. Счетчики изготовлены по техническим условиям ТУ 4213-003-82214908-2014.

2.7. Счетчики включены в Государственный реестр средств измерений за № 58362-14 и допущены к применению на территории России.

3. Номенклатурный ряд и обозначения

3.1. Счетчики выпускаются с диаметрами условного прохода 15 мм (1/2") и 20 мм (3/4") при номинальном расходе 1,5 м3/ч и 2,5 м3/ч.

3.2. Счетчики производятся как с импульсным выходом, так и без него.

3.3. Пример обозначения счетчика при заказе:

Где:

1 – условное обозначение счетчика;

2 – обозначение применения счетчика;

U – для холодной и горячей воды;

3 – I — наличие импульсного выхода;

4 – L — счетчик без комплектации полусгонами;

5 – диаметр условного прохода в мм;

6 – присоединительная наружная резьба корпуса в дюймах;

7 – номинальный расход в м3/ч;

8 – монтажная длина в мм;

9 – номер технических условий

5. Устройство и принцип работы

5.1. Изделие представляет собой одноструйный, сухоходный, крыльчатый счетчик. В проточной части счетчика расположена крыльчатка 2, которая вращается под действием потока воды. Счетный механизм счетчика имеет механизм часового типа 10, вращающийся под действием синхронной магнитной муфты 3, помещенной в анодированный стальной экран 6, исключающий влияние на показания прибора внешних магнитных полей.

Принцип действия счетчика основан на измерении числа оборотов крыльчатки, вращающейся за счет кинетической энергии жидкости. Поток воды направляется через струевыпрямитель входного патрубка корпуса счетчика в измерительную полость, где под его действием вращается крыльчатка 2 с прикрепленным к ней магнитом 3. Число оборотов крыльчатки пропорционально количеству протекающей через счетчик воды. Магнит 3, установленный в ступице крыльчатки 2, передает вращение н а ведомый магнит синхронной муфты, н находящейся в с четном устройстве 10.

Счетный механизм изолирован от измеряемой среды специальной крышкой 9 с уплотнительным кольцом 12.

Корпус счетчика соединяется со счетным устройством пластмассовым термоусадочным кольцом 11. Это кольцо одновременно является пломбировочным элементом, ограничивающим несанкционированный доступ к механизму счетчика.

Счетный механизм приводит число оборотов крыльчатки к значению объема, протекающей воды в м3. Счетный механизм имеет восемь роликов и один стрелочный указатель для определения объема воды в м3.

В счетном механизме имеется контрольная звездочка, обеспечивающая повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигналов, а также позволяющая осуществлять дистанционную регистрацию объема воды, прошедшего через счетчик.

Настройка счетчика производится с помощью настроечного диска 5, который имеет со стороны измерительной камеры две неподвижных лопасти, изменяющих скорость потока в камере. Настроечный диск через распределительную пластину 8 крепится к корпусу с помощью фасонной гайки 7. Герметичность соединения обеспечивается уплотнительным кольцом 4.

Крепление счетчика к трубопроводу осуществляется с помощью двух полусгонов 13, снабженных паронитовыми прокладками. Полусгоны имеют ушки для пломбировки.

В комплект поставки счетчика кроме двух полусгонов входит обратный клапан, который прилагается отдельно и, при желании потребителя, может быть им самостоятельно установлен в полусгон.

Детали счетчика выполнены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур и допущенных к применению Минздравом России.

5.2. Производитель оставляет за собой право внесения изменений в конструкцию, улучшающие качество изделия при сохранении основных технических характеристик.

6. Визуальное считывание показаний

6.1. Показания прибора считываются в прямоугольных окошках табло (см. рис.2): Рисунок 2. Табло счётчика.

6.2. Один полный оборот красной стрелки табло соответствует расходу 1 литр.

6.3. Данные об объеме воды на табло отображаются накопительно. Это значит, что для получения значения объема воды, прошедшего через счетчик за определенный промежуток времени, нужно от показаний прибора в конце периода отнять показания в начале периода.

Например: предыдущие показания прибора 2387,744, текущие показания прибора 2401,812. Расход за период со времени снятия предыдущих показаний до текущего момента: 2401,812-2387,744= 14,068 м3.

7. Дистанционное считывание (для счетчиков с импульсным выходом)

7.1. Импульсный выход основан на воздействии магнитного поля постоянного магнита на геркон, при котором происходит чередующееся замыкание и размыкание контактов геркона. Геркон формирует пассивный выходной сигнал («сухой контакт»), который может считываться любым счетчиком импульсом, вычислителем и регистратором.

7.2. Импульсный выход решен по 4 -х проводной схеме, что позволяет подключать счетчик как к обычным релейным считывающим устройствам, так и к устройствам, поддерживающих стандарт NAMUR (DIN EN 50227, DIN 192234). Стандарт NAMUR предусматривает возможностью контроля считывающим устройством обрыва провода и короткого замыкания.

Для этого в цепь геркона включены два дополнительных сопротивления.

Схема импульсного выхода:

7.3. Для присоединения импульсного выхода по стандарту NAMUR провода 1 (белый) и 2 (серый) соединяются между собой (шунтируются). Сигнал передается по проводам 3 (синий) и 4 (красный).

7.4. Для присоединения по релейной схеме провода 2 (серый) и 3 (синий) не используются. Сигнал передается по проводам 1 (белый) и 4 (красный).

7.5. Датчик выдает один полный импульс при прохождении 10 л жидкости.

8. Монтаж и подготовка счетчика к работе

8.1. Перед монтажом счетчика следует удалить пластиковые предохранительные колпачки с патрубков счетчика.

8.2. Перед установкой счетчика следует проверить целостность термоусадочного кольца и наличие в паспорте клейма о первичной поверке. При этом заводской номер, указанный в паспорте, должен совпадать с номером, нанесенным на циферблат.

8.3. Трубопровод на участке монтажа счетчика должен иметь прямые участки не менее 3 Dу до счетчика и 1 Dу после счетчика. (Dу – диаметр условного прохода счетчика).

8.4. Трубопроводы до и после счетчика должны крепиться неподвижными опорами, чтобы предотвратить передачу на корпус счетчика усилий от температурной деформации трубопроводов и неточности монтажа.

8.5. При установке счетчика следует обращать внимание на то, чтобы направление потока соответствовало стрелке на корпусе счетчика.

8.6. Присоединение счетчика к трубопроводу должно быть плотным, без перекосов, с тем, чтобы не было протечек при давлении до 1,6 МПа (16 кгс/см2).

8.7. Присоединение счетчика к трубопроводу с диаметром, большим или меньшим диаметра условного прохода счетчика, производится с помощью переходников, устанавливаемых вне зоны прямых участков.

8.8. Перед счетчиком должен быть установлен фильтр механической очистки с размером ячейки фильтроэлемента не более 500 мкм.

8.9. Не допускается установка счетчика на близком расстоянии от устройств, создающих вокруг себя сильное магнитное поле (например, силовых трансформаторов).

8.10. Счетчик допускается устанавливать на горизонтальных и вертикальных трубопроводах. Установка счетчика на горизонтальном трубопроводе счетным механизмом вниз не допускается.

8.11. Если трубопровод, в котором установлен счетчик, является частью заземления, место установки счетчика должно быть электрически шунтировано. Несоблюдение этого правила может привести к дополнительной коррозии данного участка трубопровода.

8.12. Использование прокладок, заужающих проходное сечение полусгонов, а также попадание нерастворимых частиц на сетку струевыпрямителя могут привести к существенным искажениям показаний счетчика.

8.13. При установке в присоединительный полусгон встроенного обратного клапана следует придерживаться следующих правил:

- обратный клапан устанавливается в полусгон на выходе из счетчика;

- обратный клапан должен устанавливаться так, чтобы он открывался по ходу движения жидкости;

- встроенный обратный клапан не влияет на точность показаний счетчика, но повышает общее гидравлическое сопротивление водомерного узла .

- при установке обратного клапана в счетчике на холодной воде, следует предусмотреть конструктивные мероприятия, предохраняющие элементы системы от повышения давления в трубопроводах после клапана от теплового расширения жидкости.

9. Указания по эксплуатации и техническому обслуживанию

9.1. Счетчик должен использоваться в пределах паспортных расходов.

9.2. Счетчик должен быть защищен от гидравлических ударов и вибраций.

9.3. Для определения объема жидкости, прошедшего через счетчик с момента предыдущего снятия показаний, необходимо из текущего показания вычесть предыдущее показание счетчика.

9.4. В процессе эксплуатации не допускается превышение максимальной температуры воды.

9.5. При заметном снижении расхода воды при постоянном давлении в трубопроводе необходимо прочистить входной фильтр от засорения. Ориентировочная периодичность очистки фильтра - не менее 1-го раза в 6 месяцев.

9.6. Наружные поверхности счетчика должны содержаться в чистоте. Загрязненное стекло протирают влажной, а затем сухой полотняной салфеткой.

9.7. При появлении течи в элементах счетчика или остановке счетчика, его необходимо демонтировать и отправить в ремонт.

9.8. Ремонт счетчика производится предприятием-изготовителем или специализированным ремонтным предприятием.

9.9. О всех ремонтах должны быть сделаны отметки в паспорте счетчика с указанием даты, причины выхода счетчика из строя и характера произведенного ремонта.

9.10. После ремонта счетчик подвергается поверке.

Поверка счетчика

Первичная поверка осуществляется метрологической службой, сертифицированной Федеральным Агентством по техническому регулированию и метрологии (РОССТАНДАРТ).

Поверка счетчиков проводится в соответствии с МП 2550-0241-2014 «Счетчики холодной и горячей воды крыльчатые VLF. Методика поверки» или МИ 1592-2015.

Межповерочный интервал для счетчиков, устанавливаемых на горячую воду – 6 лет, для счетчиков, устанавливаемых на холодную воду – 6 лет.

В соответствии с положениями ПР50.2.007-2001, оттиск поверительного клейма первичной поверки наносится в настоящем паспорте при успешном прохождении поверительных испытаний.

Номер счетчика, нанесенный на табло счетного механизма счетчика должен соответствовать номеру, указанному в паспорте.

Счетчики, не прошедшие поверительных испытаний возвращаются на завод-изготовитель для настройки или выбраковки.

Сведения о результатах первичной поверки заносятся в паспорт

Гарантийные обязательства:

Изготовитель гарантирует соответствие счетчиков VLF требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.

Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

Гарантия не распространяется на дефекты, возникшие в случаях:

- нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия;

- ненадлежащей транспортировки и погрузо-разгрузочных работ;

- наличия следов воздействия веществ, агрессивных к материалам изделия;

- наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами;

- повреждений, вызванных неправильными действиями потребителя;

- наличия следов постороннего вмешательства в конструкцию изделия.

Условия гарантийного обслуживания

Претензии к качеству товара могут быть предъявлены в течение гарантийного срока.

Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно.

Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра.

Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются.

В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем.

Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными

Счетчики воды для бытовых нужд с антимагнитной защитой Счетчик Метер СВУ-15 (НЕВОД)
Счетчик воды крыльчатый СВУ-15 Метер Невод (одноструйный сухоход) предназначен для измерения объема воды, протекающей по трубопроводу, при рабочем давлении в сети водоснабжения не более 1,6 МПа (16 кгс / см²) .
Счетчики могут быть дополнительно оснащены датчиком для дистанционной передачи низкочастотных импульсов. Когда счетчики оснащены импульсными датчиками, буква «И» появляется в обозначении счетчика. Коэффициент переноса составляет 0,01 м3 / имп (10 л / имп).

Серия NEVOD разработана специально для систем сбора данных на основе устройства с основным счетным механизмом.
Устройства изготавливаются на самой современной автоматизированной установке с самым высоким уровнем точности в производстве.

Универсальные измерители предназначены для измерения объема холодной и горячей воды обладают следующими преимуществами:
- Высочайшее качество и точность изготовления;
- Самый компактный дизайн в классе;
- Магнитная защита от внешнего магнитного поля;
- Максимальный интервал опроса;
- Широкий спектр конструкций, основанных на базовой модели;
- Конструктивные особенности корпуса водомера исключают возможность утечки;

-Надежное соединение без кольца и необходимость герметизации, с высокой    степенью защиты от вмешательств;
- Стальное стопорное кольцо;
- Мембрана повышенной жесткости с высокими теплоизоляционными свойствами;
- Внешний вид с учетом современных требований;
- Монтажный комплект с обратным клапаном (опционально)
- Набор соединительных фитингов латуни, резьба на конической резьбе с упором. Гайка имеет «уши» для опломбировки (поставляется опционально)

- Кратковременное выдерживает температуру до 100 ° C.

Метрологический класс
вертикальный класс установки A
горизонтальная установка класса B
Максимальное рабочее давление воды
Не более 1,6 МПа

Ирригационный счётчик Zenner Woltman для загрязнённой воды.

Счетчик сточных вод WI-N

Счётчики сточных вод Вольтмана WI – устойчивы к загрязнениям воды до 30 %.

Сферы использования: загрязнённая вода, к примеру, в сельском хозяйстве, очистных или же канализационных сетях, там, где необходимо надежно работать в тяжелых для функционирования условиях, Ирригационные счетчики Зеннер одни из наиболее простых и долговечных счётчиков для сточных вод. Рекомендованы для учета сточных вод / канализации, учета жидкостей при добыче нефти/ газа и проведении иных буровых или же строительных дел, а еще при орошении. Это совершенный низкооборотный счётчик для колодца. Ирригационный счётчик нередко применяется как контрольный в малоколеблющемся струе пресной воды. Просто переносят долговременное затопление. При сильно загрязнённой воде, рекомендовано ввести в систему фильтр жесткой очистки. Монтируется как в горизонтальном, так и в вертикальном положении. Счетчики серийно поставляются с закрываемой железной крышкой, которая надежно защищает счетное устройство и циферблат от наружных воздействий. Счетное устройство всецело изолировано от загрязнений. Все приборы считаются антимагнитными и готовыми под импульсный выход. Не требует питания от сети, данный счётчик считается совершенной низкобюджетной альтернативой магнитно-индукционному расходомеру сточных вод.

Линейка счетчиков сточных вод представлена следующими моделями:

ZENNER WI-N DN50, ZENNER WI-N DN65, ZENNER WI-N DN80, ZENNER WI-N DN100, ZENNER WI-N DN125, ZENNER WI-N DN150, ZENNER WI-N DN200. Так же, есть исполнение с импульсным выходом.

Подробные характеристики счетчиков представлены в таблице, для подробного изучения рекомендую использовать правую кнопку мыши и «открыть ссылку в новой вкладке»

Согласно требованиям ГУП «Водоканал» (г. Санкт-Петербург) рекомендовано применение приборов с импульсным выходом. В связи с введением новых требований и скорым запретом использования обыкновенных приборов учёта было принято решение о нецелесообразности поставок на рынок РФ приборов без возможностей импульсного съёма. Все водо- счетчики ZENNER подготовлены к импульсному съёму, по желанию клиента могут комплектоваться импульсным датчиком для подключения к системе дистанционного съёма показаний такие приборы повсеместно используются в Санкт-Петербурге и в других регионах РФ.

Счетчики серии WI (турбинные) соответствуют требованиям:

ГОСТ Р 50193-1-92 и ГОСТ 14167-83

Международного Стандарта ISO 9001:2008

Регистрация в Государственном реестре средств измерений: свидетельство №DE.C.29.004.A №44699, регистрационный номер 48422-11 для счетчиков холодной и горячей воды турбинных W, поверка МИ 1592-99 Сертификат соответствия № POCC DE.MT42.H00623 №0916732 Санитарно-эпидемиологическое заключение № 77.01.16.П.008353.06.11

Технические характеристики:

Диаметр условного прохода, мм: 15
Номинальное давление, МПа (бар): 1.0 (10)
Температура воды, ^оС: 5...90
Максимальный расход, м³/час: 3.0
Габаритные размеры, мм, не более:
- длина: 110
- длина с монтажными штуцерами: 190
- ширина: 80
- высота: 85

Описание:

Счётчик воды крыльчатый СВК-15Г предназначен для измерения объёма воды в системах водоснабжения в соответствии с ГОСТ Р 50601-93.

Счётчики СВК-15Г являются универсальными и могут быть использованы для измерения объема как горячей, так и холодной воды.

Счётчик применяется для учета, в том числе коммерческого, потребления воды в промышленной и коммунально-бытовой сферах, а также контроля технологических процессов.

Счётчик отвечает техническим условиям ТУ 4213-001-26384587-2014.

Счётчик имеет защиту от действия постоянного магнитного поля, создаваемого постоянным магнитом с магнитной индукцией на поверхности от 50 до 100 мТл, общей площадью до 60 см².

Оси крыльчатки расположены на каменных опорах – это уменьшает трение при вращении крыльчатки, улучшает чувствительность, обеспечивает лучшую точность и стабильность характеристик.

Детали, соприкасающиеся с проточной водой, изготовлены из пластмассы, не снижают качества воды и устойчивы к её воздействию.

Счётные механизмы могут вращаться относительно проливной части, что позволяет устанавливать счётчики как на вертикальные, так и на горизонтальные трубопроводы.

Интервал между поверками при работе на горячей и на холодной воде — 6 лет.

Гарантийный срок хранения счётчика - 18 месяцев со дня изготовления предприятием-изготовителем. Гарантийный срок эксплуатации счётчика - 6 лет со дня введения его в эксплуатацию.

Счётчик может поставляться с обратным клапаном и монтажным комплектом (уточняйте при заказе).
