Применение
- счетчик горячей воды с импульсным выходoм может использоваться в составе теплосчетчиков и в тепловых сетях систем теплоснабжения для измерения объема теплоносителя;
- возможность интеграции счетчика в автоматизированную систему сбора данных: счетчик воды оснащен МИД-сенсором, позволяющим устанавливать МИД; либо может комплектоваться импульсным выходом (ДГ).

Варианты оснащения
стандартное исполнение:
• латунный корпус;
• присоединение резьбовое;
• счетный механизм ОСВХ/ОСВУ оснащен МИД-сенсором;
• корпус счетного механизма ОСВХ/ОСВУ подготовлен для установки МИД;
модификация счетчика с импульсным выходом (ДГ):
• стандартное исполнение;
• датчик герконовый (МИД-сенсор отсутствует).

Достоинства
• МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ
• широкий диапазон измерения температуры
• латунный корпус
• длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки
• укороченное исполнение позволяет монтировать счетчик в стесненных условиях
• полностью соответствует ГОСТ Р 50193
• не требует прокладки электрических сетей – счетчик независим от источников питания
• высокая перегрузочная способность по расходу и давлению
• максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями
• минимальные затраты на установку и эксплуатацию
• надежная конструкционная защита от внешнего магнитного воздействия
• усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы не менее 12 лет
• счетчик воды надежно защищен от магнитного воздействия с помощью использования специальных магнитных экранов специальная конструкция корпуса счетчика в совокупности с использованием корундовых часовых камней обеспечивает высокую точность измерений на протяжении всего срока эксплуатации прибора
• диапазон расходов, в которых могут эксплуатироваться данные счетчики воды, позволяют охватить три класса точности: А,В,С.

Технические характеристики

Применение

Счётчик с повышенной чувствительностью в области малых расходов воды что соответсвует метрологическому классу «C»;

В 2-3 раза дешевле импортных приборов, нет аналогов российского производства;

Конструкционная защита от внешнего магнитного воздействия;

МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ.

Комплектация

счётчик воды;

паспорт;

комплект присоединительных частей (обеспечивает необходимую длину прямых участков).

Технические характеристики:

ОСВХ «НЕПТУН» метрологического класса «С» (Ду 25, 32, 40)

Применение

Счётчик с повышенной чувствительностью в области малых расходов воды что соответсвует метрологическому классу «C»;

В 2-3 раза дешевле импортных приборов, нет аналогов российского производства;

Конструкционная защита от внешнего магнитного воздействия;

МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ.

Комплектация

счётчик воды;

паспорт;

комплект присоединительных частей (обеспечивает необходимую длину прямых участков).

Технические характеристики

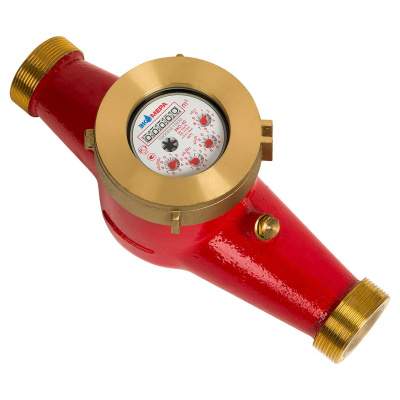

Счетчики воды крыльчатые универсальные Экомера ЭКО-15, Экомера ЭКО-20, Экомера ЭКО-25, Экомера ЭКО-32, Экомера ЭКО-40, Экомера ЭКО-50

Назначение средства измерений

Счетчики воды крыльчатые  универсальные  Экомера  ЭКО-15,  Экомера  ЭКО-20,  Экомера ЭКО-25, Экомера ЭКО-32, Экомера ЭКО-40, Экомера ЭКО-50 (далее – счетчики) предназначены для измерений объема воды в трубопроводах систем водоснабжения и тепловых сетей систем теплоснабжения на промышленных предприятиях и в жилищно-коммунальном хозяйстве.

Описание средства измерений

Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.

Счётчики состоят из проточной части, в которой расположена крыльчатка, счетного механизма и индикаторного устройства. Вода подается во входной патрубок проточной части счетчика через сетчатый фильтр, поступает на крыльчатку и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты крыльчатки в значение на индикаторном устройстве, выраженное в единицах измерения объема.

Счетчики, предназначенные  для  измерения  объема  воды  с  температурой  в  диапазоне (5 – 90) ^оС имеют наклейку красного цвета или красное зажимное кольцо, счетчики, предназначенные для измерения объема воды с температурой в диапазоне (5 – 40) ^оС имеют наклейку синего цвета или синее зажимное кольцо.

Счетчики имеют диаметры условного прохода (ДУ) (15; 20; 25; 32; 40; 50) мм и метрологи- ческий класс А или В.

Счетчики могут иметь импульсный выход с ценой импульса 1,10,100,1000 дм³/имп. Счетчики соответствуют климатическому исполнению УХЛ 3 по ГОСТ 15150-69. Счетчики выпускаются под торговой маркой «Экомера ЭКО».

Метрологические и технические характеристики:

Знак утверждения типа

наносится на титульный лист паспорта типографским способом, а также на лицевую панель счетчика методом флексографии.

Поверка

осуществляется по документу ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методы и средства поверки».

Эталон, применяемый при поверке:

- установка поверочная УПСЖ 150/ВМ1. Диапазон расхода (0,01 – 150) м³/ч. Пределы основной допускаемой погрешности ± 0,25 %.

Сведения о методиках (методах) измерений:

Методика измерений приведена в ГОСТ Р 50601-93.

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия.

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.

ГОСТ 8.156-83 ГСИ. Счетчики холодной воды. Методы и средства поверки.

ТУ 4213-001-09949148-2012 Счетчики воды крыльчатые универсальные Экомера ЭКО. Технические условия.

При осуществлении торговли и товарообменных операций.

Счетчики MTK работают в диапазоне температур от 0,1 до 40 ° C (холодная вода)

Счетчики MTW работают в диапазоне температур от 0,1 до 90 ° C (горячая вода)

Счетчик воды для систем отопления MTH - температура до 150 ° C больше в диапазоне: отопительный прибор

Специализация: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Счетчики DN20 и DN25 мм очень популярны у отдельных участников.

Диаметр измерителей серии MT: DN15, DN20, DN25, DN32, DN40, DN50

Материал корпуса: латунь, соединения: резьба

Принцип работы: Внутренний счетчик воды измеряет количество оборотов рабочего колеса, которое вращается под действием проточной воды. Поток воды поступает в измерительный корпус  через впускную трубу  с встроенным в него фильтром и через тангенциальные отверстия устройства контроля потока  в измерительную камеру, в которой рабочее колесо вращается на сапфировых подшипниках с установленным на нем магнитом муфта. Вода проходит через измерительную камеру через выпускные отверстия устройства контроля потока в выходной трубе    измерителя. Количество оборотов рабочего колеса пропорционально количеству проточной воды.

Разделение потока на отдельные сопла в многоструйных МТ-метрах обеспечивает более равномерную нагрузку на рабочее колесо и его крепления, что повышает надежность инструментов.

Вращение рабочего колеса передается ведомой части магнитной муфты, установленной в счетчике.  Для дистанционного считывания показаний импульсным генератором, имеющим частоту, пропорциональную количеству потока воды, к одной из стрелок стрелки прикреплен магнит, прохождение которого ниже геркона обеспечивает герметичность контактов тростника. Когда в контуре геркона есть напряжение от внешнего источника, когда контакты в цепи замкнуты, протекает ток, протекающий через внешнее устройство (счетчик импульсов).

   Преимущества серии MT:

- Встроенная антимагнитная защита

- Встроенный фильтр

- Все приборы подготовлены для импульсного считывания

- Низкая чувствительность к качеству воды

- Точность измерения (намного выше требования законодательства РФ)

- Долгий срок службы (12 лет)

- Устойчивость к удару водой

- Счетчики MTC (холодная вода) сопротивляются в течение короткого времени

Температурные скачки до 50 ° C, метр MTW (горячая вода) до 120 ° C

Для импульсного выхода готовятся счетчики воды MTK-N / MTW-N (он подходит для поэтапной интеграции уже установленных и работающих устройств в единую сеть для удаленного считывания информации).

После установки на подготовленный счетчик импульсной съемной крышки в любое время

Устройства становятся «Импульсами» MTK-I / MTW-I

Импульсный счетчик горячей воды (универсальный) Ду32 (1.1/4") L160 НОРМА СВКМ-32ГИ с КМЧ

Импульсный счетчик холодной воды Ду25 (1") L160 НОРМА СВКМ-25ХИ с КМЧ

ВСКМ 90 "Атлант" (Ду 25, 32, 40, 50)

Применение

- счетчик воды предназначен для установки в частных коттеджах, многоквартирных домах в качестве общедомового счетчика, и предприятиях со средним расходом воды;

- счетчик воды может применяться для измерений объемов как холодной, так и горячей воды (ВСКМ 90 "Атлант");

- предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 50°(ВСКМ 90 "Атлант"Х) и 120° C (ВСКМ 90 "Атлант") и давлением до 1,6 МПа;

- счетчик с импульсным выходoм может использоваться в составе теплосчетчиков и в тепловых сетях систем теплоснабжения для измерения объема теплоносителя;

- за счет комплектации счетчика датчиком герконовым (ДГ) или МИД-модулем возможна интеграция в автоматизированную систему сбора данных (АСКУЭ);

- Поверка на ХВС на 6 лет, на ГВС 4 года.

Варианты оснащения:

стандартное исполнение:

· окрашенный чугунный корпус красного или синего цвета;

· окрашенный чугунный корпус красного и синего цвета;

· присоединение резьбовое;

модификация счетчика с импульсным выходом (ДГ):

· стандартное исполнение;

· датчик герконовый;
модификация счетчика с температурой рабочей среды до 150^о Цельсия:
  · поставляется по запросу;

Технические характеристики:

Счетчик воды (универсальный) Ду15 (1/2") L110 НОРМА СВКМ-15У с КМЧ

Применение

Счетчик воды предназначен для установки в частных коттеджах, многоквартирных домах в качестве общедомового счетчика, и предприятиях со средним расходом воды;

Универсальный счетчик воды может применяться для измерений объемов как холодной, так и горячей воды;

Предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 120° C и давлением до 1,6 МПа;

Счетчик с импульсным выходoм может использоваться в составе теплосчетчиков и в тепловых сетях систем теплоснабжения для измерения объема теплоносителя;

За счет комплектации счетчика датчиком герконовым (ДГ) или МИД-модулем возможна интеграция автоматизированную систему сбора данных (АСКУЭ);

Может быть установлен в помещениях с повышенной влажностью, а также затапливаемых колодцах.

Варианты оснащения

Стандартное исполнение:

Окрашенный чугунный корпус красного цвета;

Присоединение резьбовое;

Счетный механизм оснащен МИД-сенсором;

Корпус счетного механизма подготовлен для установки МИД;

Модификация счетчика с импульсным выходом (ДГ):

Стандартное исполнение;

Датчик герконовый (МИД-сенсор отсутствует);

Фланцевое исполнение для ВСКМ 90 50Ф:

Стандартное исполнение;

Соединительные части – фланцевые.

Достоинства

 - МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;

- СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68;

- счетчик воды является многоструйным, за счет расположения крыльчатки в чаше с коаксиальными отверстиями, эта конструкция является высоконадежной, особенно в условиях резких перепадов давления и расхода;

- длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;

- полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля;

- уникальное исполнение счетчика воды Ду 50 - резьбовой и фланцевый (ВСКМ 90 "Атлант" 50Ф);

- сохранение заявленных метрологических характеристик на протяжении всего срока службы даже при работе в неблагоприятных условиях;

- не требует прокладки электрических сетей –счетчик независим от источников питания;

- высокая перегрузочная способность по расходу и давлению;

- для удобства снятия показаний счетный механизм вращается на 350 градусов;

- малая потеря давления;

- минимальные затраты на установку и эксплуатацию;

- надежная конструкционная защита от внешнего магнитного воздействия;

- усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;

- срок службы не менее 12 лет.

Точность

Многоструйная конструкция является высоконадежной. Крыльчатка находится в защитной чаше, которая разделяет поток на несколько струй, что выравнивает нагрузку на ось крыльчатки, тем самым обеспечивая наилучшую точность показаний, защиту от гидроудара. Все это влияет на долгосрочную корректную работу приборов.

Считывание показаний

Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 350 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Кроме того, прибор имеет специальный стрелочный металлический указатель «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика). Кроме того, счетчик может до оснащаться импульсным датчиком (ДГ).

Принцип работы

Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм через магнитную связь. Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.

Комплектация

- счетчик воды;

- паспорт;

- комплект присоединительных частей;

- комплект уплотнительных прокладок для фланцевого исполнения;

- герконовый датчик – для модификации ДГ.

Технические характеристики

Импульсный счетчик холодной воды Ду32 (1.1/4") L160 НОРМА СВКМ-32ХИ с КМЧ

Применение
- счетчик горячей воды с импульсным выходoм может использоваться в составе теплосчетчиков и в тепловых сетях систем теплоснабжения для измерения объема теплоносителя;
- возможность интеграции счетчика в автоматизированную систему сбора данных: счетчик воды оснащен МИД-сенсором, позволяющим устанавливать МИД; либо может комплектоваться импульсным выходом (ДГ).

Варианты оснащения
стандартное исполнение:
• латунный корпус;
• присоединение резьбовое;
• счетный механизм ОСВХ/ОСВУ оснащен МИД-сенсором;
• корпус счетного механизма ОСВХ/ОСВУ подготовлен для установки МИД;
модификация счетчика с импульсным выходом (ДГ):
• стандартное исполнение;
• датчик герконовый (МИД-сенсор отсутствует).

Достоинства
• МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ
• широкий диапазон измерения температуры
• латунный корпус
• длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки
• укороченное исполнение позволяет монтировать счетчик в стесненных условиях
• полностью соответствует ГОСТ Р 50193
• не требует прокладки электрических сетей – счетчик независим от источников питания
• высокая перегрузочная способность по расходу и давлению
• максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями
• минимальные затраты на установку и эксплуатацию
• надежная конструкционная защита от внешнего магнитного воздействия
• усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы не менее 12 лет
• счетчик воды надежно защищен от магнитного воздействия с помощью использования специальных магнитных экранов специальная конструкция корпуса счетчика в совокупности с использованием корундовых часовых камней обеспечивает высокую точность измерений на протяжении всего срока эксплуатации прибора
• диапазон расходов, в которых могут эксплуатироваться данные счетчики воды, позволяют охватить три класса точности: А,В,С.

Технические характеристики

Применение

· Счетчики идеально подходят для установки в качестве общедомовых приборов учета холодной воды

· Цена импульса: 10 литров/импульс

Варианты оснащения:

• стандартное исполнение:

- латунный корпус;

- присоединение резьбовое;

- счетный механизм оснащен МИД-сенсором;

• модификация счетчика с импульсным выходом (ДГ):

- стандартное исполнение;

- датчик герконовый (МИД-сернсор отсутствует);

Достоинства:

• МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
• соответствует метрологическому классу С;
• диапазон температуры измеряемой воды от +5 до 50°C (ОСВХ)/150°C (ОСВУ);
• счетчик воды герметичен и выдерживает максимальное рабочее давление до 1.6МПа;
• латунный корпус;
• длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;
• монтажная длина счетчиков воды моделей ОСВХ/ОСВУ практически не имеет аналогов на рынке; короченное исполнение позволяет монтировать счетчик в стесненных условиях;
• возможность интеграции счетчика в автоматизированную систему сбора данных: счетчик воды оснащен МИД-сенсором, позволяющим устанавливать МИД-Р (см. раздел Системы сбора и управления данными); либо может комплектоваться импульсным выходом (ДГ);
• полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля;
• не требует прокладки электрических сетей – счетчик независим от источников питания;
• высокая перегрузочная способность по расходу и давлению;
• максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями;
• малая потеря давления;
• минимальные затраты на установку и эксплуатацию;
• срок службы 12 лет;
• надежная конструкционная защита от внешнего магнитного воздействия;
• усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;

Технические характеристики:
