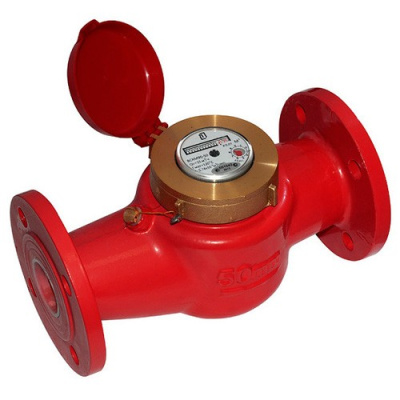

Общие внутренние счетчики воды (просто домовые счетчики воды, называемые счетчиком воды в подвале) предназначены для измерения количества холодной и горячей воды, проходящей через трубы среднего диаметра Ду 15 ... Ду 50 мм при рабочем давлении в сети водоснабжения не более 1 , 6 МПа (16 атм.). Они отличаются от одноструйных счетчиков тем, что поток воды разделяется на несколько струй до входа в лопатку рабочего колеса, что позволяет уменьшить погрешности измерения, вызванные турбулентностью потока. Конструктивная особенность (многоструйная) исключает боковой износ колесной оси и распорок, что увеличивает срок службы инструмента.

Счетчики MTK работают в диапазоне температур от 0,1 до 40 ° C (холодная вода)

Счетчики MTW работают в диапазоне температур от 0,1 до 90 ° C (горячая вода)

Счетчик воды для систем отопления MTH - температура до 150 ° C больше в диапазоне: отопительный прибор

Специализация: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Счетчики DN20 и DN25 мм очень популярны у отдельных участников.

Диаметр измерителей серии MT: DN15, DN20, DN25, DN32, DN40, DN50

Материал корпуса: латунь, соединения: резьба

Принцип работы: Внутренний счетчик воды измеряет количество оборотов рабочего колеса, которое вращается под действием проточной воды. Поток воды поступает в измерительный корпус  через впускную трубу  с встроенным в него фильтром и через тангенциальные отверстия устройства контроля потока  в измерительную камеру, в которой рабочее колесо вращается на сапфировых подшипниках с установленным на нем магнитом муфта. Вода проходит через измерительную камеру через выпускные отверстия устройства контроля потока в выходной трубе    измерителя. Количество оборотов рабочего колеса пропорционально количеству проточной воды.

Разделение потока на отдельные сопла в многоструйных МТ-метрах обеспечивает более равномерную нагрузку на рабочее колесо и его крепления, что повышает надежность инструментов.

Вращение рабочего колеса передается ведомой части магнитной муфты, установленной в счетчике.  Для дистанционного считывания показаний импульсным генератором, имеющим частоту, пропорциональную количеству потока воды, к одной из стрелок стрелки прикреплен магнит, прохождение которого ниже геркона обеспечивает герметичность контактов тростника. Когда в контуре геркона есть напряжение от внешнего источника, когда контакты в цепи замкнуты, протекает ток, протекающий через внешнее устройство (счетчик импульсов).

   Преимущества серии MT:

- Встроенная антимагнитная защита

- Встроенный фильтр

- Все приборы подготовлены для импульсного считывания

- Низкая чувствительность к качеству воды

- Точность измерения (намного выше требования законодательства РФ)

- Долгий срок службы (12 лет)

- Устойчивость к удару водой

- Счетчики MTC (холодная вода) сопротивляются в течение короткого времени

Температурные скачки до 50 ° C, метр MTW (горячая вода) до 120 ° C

Для импульсного выхода готовятся счетчики воды MTK-N / MTW-N (он подходит для поэтапной интеграции уже установленных и работающих устройств в единую сеть для удаленного считывания информации).

После установки на подготовленный счетчик импульсной съемной крышки в любое время

Устройства становятся «Импульсами» MTK-I / MTW-I

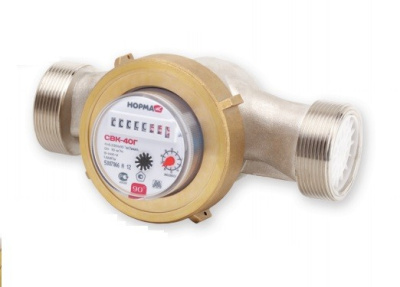

Счетчики крыльчатые одноструйные сухоходные НОРМА СВКМ-Г,Х
Счетчики крыльчатые НОРМА СВКМ-Г,Х (одноструйные сухоходные) предназначены для измерений объема холодной питьевой, горячей воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводу при температуре от +5°С до +90°С и рабочем давлении в водопроводной сети не более 1,6 МПа (16 кгс/см2).
Счетчики защищены от манипулирования показаниями с помощью внешнего магнитного поля.

Технические характеристики:

Гарантийный срок эксплуатации 30 месяцев со дня ввода прибора в эксплуатацию, но не более 36 месяцев со дня первичной поверки. При отсутствии в руководстве по эксплуатации даты ввода в эксплуатацию, гарантийный срок эксплуатации отсчитывается со дня первичной поверки.

Счетчики одноструйные мокроходные крыльчатые СВКМ-МХ НОРМА.
Российского производства. Счетчики крыльчатые СВКМ-МХ НОРМА мокроходные предназначены для измерений объема питьевой холодной  воды и сетевой воды при температуре от +5°С до +30°С, протекающей по центральному или индивидуальному водопроводу при давлении в сети не более 16 кгс/см2 (1,6 МПа).
СВКМ НОРМА – Ду15 МХ
СВКМ НОРМА – Ду20 МХ
СВКМ НОРМА – Ду25 МХ
Модель СВКМ-(Ду)МХ допускает работу счетчика при частичном или полном погружении в воду.
Счетчики данного исполнения не восприимчивы к воздействию внешнего магнитного поля.

Технические характеристики:

Диаметр условного прохода ( ДУ ): 15; 20; 25 мм.
Метрологический класс: горизонтальная установка: класс В
Межповерочный интервал: для учёта холодной воды 6 лет
Диапазон рабочих температур воды: для учёта холодной воды от 5°С до 30°С
Корпус: латунь ЛС-59
Пределы допускаемой относительной погрешности в диапазоне расходов при температуре 20°С, в %:
от Qmin до Qt ± 5%
от Qt до Qmax ± 2%
Емкость счетного устройства: 99999,999 м³
Цена деления младшего разряда: 0,0001 м³
Счетчик устанавливается на горизонтальном трубопроводе шкалой вверх (устанавливать счетчик на горизонтальном трубопроводе шкалой вниз не допускается).

Счетчики одноструйные мокроходные крыльчатые СВКМ-МХ НОРМА.
Российского производства. Счетчики крыльчатые СВКМ-МХ НОРМА мокроходные предназначены для измерений объема питьевой холодной  воды и сетевой воды при температуре от +5°С до +30°С, протекающей по центральному или индивидуальному водопроводу при давлении в сети не более 16 кгс/см2 (1,6 МПа).
СВКМ НОРМА – Ду15 МХ
СВКМ НОРМА – Ду20 МХ
СВКМ НОРМА – Ду25 МХ
Модель СВКМ-(Ду)МХ допускает работу счетчика при частичном или полном погружении в воду.
Счетчики данного исполнения не восприимчивы к воздействию внешнего магнитного поля.

Технические характеристики:

Диаметр условного прохода ( ДУ ): 15; 20; 25 мм.
Метрологический класс: горизонтальная установка: класс В
Межповерочный интервал: для учёта холодной воды 6 лет
Диапазон рабочих температур воды: для учёта холодной воды от 5°С до 30°С
Корпус: латунь ЛС-59
Пределы допускаемой относительной погрешности в диапазоне расходов при температуре 20°С, в %:
от Qmin до Qt ± 5%
от Qt до Qmax ± 2%
Емкость счетного устройства: 99999,999 м³
Цена деления младшего разряда: 0,0001 м³
Счетчик устанавливается на горизонтальном трубопроводе шкалой вверх (устанавливать счетчик на горизонтальном трубопроводе шкалой вниз не допускается).

Общие внутренние счетчики воды (просто домовые счетчики воды, называемые счетчиком воды в подвале) предназначены для измерения количества холодной и горячей воды, проходящей через трубы среднего диаметра Ду 15 ... Ду 50 мм при рабочем давлении в сети водоснабжения не более 1 , 6 МПа (16 атм.). Они отличаются от одноструйных счетчиков тем, что поток воды разделяется на несколько струй до входа в лопатку рабочего колеса, что позволяет уменьшить погрешности измерения, вызванные турбулентностью потока. Конструктивная особенность (многоструйная) исключает боковой износ колесной оси и распорок, что увеличивает срок службы инструмента.

Счетчики MTK работают в диапазоне температур от 0,1 до 40 ° C (холодная вода)

Счетчики MTW работают в диапазоне температур от 0,1 до 90 ° C (горячая вода)

Счетчик воды для систем отопления MTH - температура до 150 ° C больше в диапазоне: отопительный прибор

Специализация: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Счетчики DN20 и DN25 мм очень популярны у отдельных участников.

Диаметр измерителей серии MT: DN15, DN20, DN25, DN32, DN40, DN50

Материал корпуса: латунь, соединения: резьба

Принцип работы: Внутренний счетчик воды измеряет количество оборотов рабочего колеса, которое вращается под действием проточной воды. Поток воды поступает в измерительный корпус  через впускную трубу  с встроенным в него фильтром и через тангенциальные отверстия устройства контроля потока  в измерительную камеру, в которой рабочее колесо вращается на сапфировых подшипниках с установленным на нем магнитом муфта. Вода проходит через измерительную камеру через выпускные отверстия устройства контроля потока в выходной трубе    измерителя. Количество оборотов рабочего колеса пропорционально количеству проточной воды.

Разделение потока на отдельные сопла в многоструйных МТ-метрах обеспечивает более равномерную нагрузку на рабочее колесо и его крепления, что повышает надежность инструментов.

Вращение рабочего колеса передается ведомой части магнитной муфты, установленной в счетчике.  Для дистанционного считывания показаний импульсным генератором, имеющим частоту, пропорциональную количеству потока воды, к одной из стрелок стрелки прикреплен магнит, прохождение которого ниже геркона обеспечивает герметичность контактов тростника. Когда в контуре геркона есть напряжение от внешнего источника, когда контакты в цепи замкнуты, протекает ток, протекающий через внешнее устройство (счетчик импульсов).

   Преимущества серии MT:

- Встроенная антимагнитная защита

- Встроенный фильтр

- Все приборы подготовлены для импульсного считывания

- Низкая чувствительность к качеству воды

- Точность измерения (намного выше требования законодательства РФ)

- Долгий срок службы (12 лет)

- Устойчивость к удару водой

- Счетчики MTC (холодная вода) сопротивляются в течение короткого времени

Температурные скачки до 50 ° C, метр MTW (горячая вода) до 120 ° C

Для импульсного выхода готовятся счетчики воды MTK-N / MTW-N (он подходит для поэтапной интеграции уже установленных и работающих устройств в единую сеть для удаленного считывания информации).

После установки на подготовленный счетчик импульсной съемной крышки в любое время

Устройства становятся «Импульсами» MTK-I / MTW-I

Общие внутренние счетчики воды (просто домовые счетчики воды, называемые счетчиком воды в подвале) предназначены для измерения количества холодной и горячей воды, проходящей через трубы среднего диаметра Ду 15 ... Ду 50 мм при рабочем давлении в сети водоснабжения не более 1 , 6 МПа (16 атм.). Они отличаются от одноструйных счетчиков тем, что поток воды разделяется на несколько струй до входа в лопатку рабочего колеса, что позволяет уменьшить погрешности измерения, вызванные турбулентностью потока. Конструктивная особенность (многоструйная) исключает боковой износ колесной оси и распорок, что увеличивает срок службы инструмента.

Счетчики MTK работают в диапазоне температур от 0,1 до 40 ° C (холодная вода)

Счетчики MTW работают в диапазоне температур от 0,1 до 90 ° C (горячая вода)

Счетчик воды для систем отопления MTH - температура до 150 ° C больше в диапазоне: отопительный прибор

Специализация: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Счетчики DN20 и DN25 мм очень популярны у отдельных участников.

Диаметр измерителей серии MT: DN15, DN20, DN25, DN32, DN40, DN50

Материал корпуса: латунь, соединения: резьба

Принцип работы: Внутренний счетчик воды измеряет количество оборотов рабочего колеса, которое вращается под действием проточной воды. Поток воды поступает в измерительный корпус  через впускную трубу  с встроенным в него фильтром и через тангенциальные отверстия устройства контроля потока  в измерительную камеру, в которой рабочее колесо вращается на сапфировых подшипниках с установленным на нем магнитом муфта. Вода проходит через измерительную камеру через выпускные отверстия устройства контроля потока в выходной трубе    измерителя. Количество оборотов рабочего колеса пропорционально количеству проточной воды.

Разделение потока на отдельные сопла в многоструйных МТ-метрах обеспечивает более равномерную нагрузку на рабочее колесо и его крепления, что повышает надежность инструментов.

Вращение рабочего колеса передается ведомой части магнитной муфты, установленной в счетчике.  Для дистанционного считывания показаний импульсным генератором, имеющим частоту, пропорциональную количеству потока воды, к одной из стрелок стрелки прикреплен магнит, прохождение которого ниже геркона обеспечивает герметичность контактов тростника. Когда в контуре геркона есть напряжение от внешнего источника, когда контакты в цепи замкнуты, протекает ток, протекающий через внешнее устройство (счетчик импульсов).

   Преимущества серии MT:

- Встроенная антимагнитная защита

- Встроенный фильтр

- Все приборы подготовлены для импульсного считывания

- Низкая чувствительность к качеству воды

- Точность измерения (намного выше требования законодательства РФ)

- Долгий срок службы (12 лет)

- Устойчивость к удару водой

- Счетчики MTC (холодная вода) сопротивляются в течение короткого времени

Температурные скачки до 50 ° C, метр MTW (горячая вода) до 120 ° C

Для импульсного выхода готовятся счетчики воды MTK-N / MTW-N (он подходит для поэтапной интеграции уже установленных и работающих устройств в единую сеть для удаленного считывания информации).

После установки на подготовленный счетчик импульсной съемной крышки в любое время

Устройства становятся «Импульсами» MTK-I / MTW-I

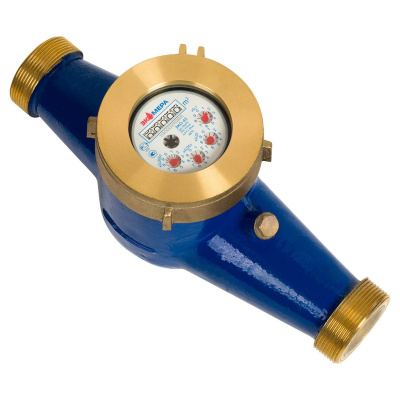

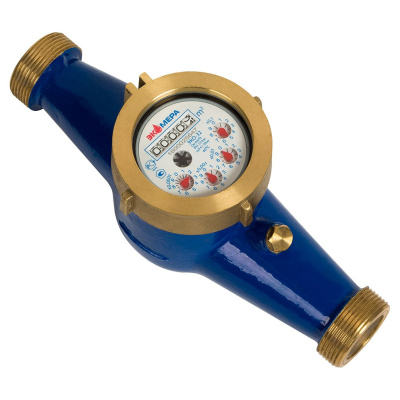

Счетчики воды крыльчатые универсальные Экомера ЭКО-15, Экомера ЭКО-20, Экомера ЭКО-25, Экомера ЭКО-32, Экомера ЭКО-40, Экомера ЭКО-50



Назначение средства измерений

Счетчики воды крыльчатые  универсальные  Экомера  ЭКО-15,  Экомера  ЭКО-20,  Экомера ЭКО-25, Экомера ЭКО-32, Экомера ЭКО-40, Экомера ЭКО-50 (далее – счетчики) предназначены для измерений объема воды в трубопроводах систем водоснабжения и тепловых сетей систем теплоснабжения на промышленных предприятиях и в жилищно-коммунальном хозяйстве.



Описание средства измерений

Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.

Счётчики состоят из проточной части, в которой расположена крыльчатка, счетного механизма и индикаторного устройства. Вода подается во входной патрубок проточной части счетчика через сетчатый фильтр, поступает на крыльчатку и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты крыльчатки в значение на индикаторном устройстве, выраженное в единицах измерения объема.

Счетчики, предназначенные  для  измерения  объема  воды  с  температурой  в  диапазоне (5 – 90) ^оС имеют наклейку красного цвета или красное зажимное кольцо, счетчики, предназначенные для измерения объема воды с температурой в диапазоне (5 – 40) ^оС имеют наклейку синего цвета или синее зажимное кольцо.

Счетчики имеют диаметры условного прохода (ДУ) (15; 20; 25; 32; 40; 50) мм и метрологи- ческий класс А или В.

Счетчики могут иметь импульсный выход с ценой импульса 1,10,100,1000 дм³/имп. Счетчики соответствуют климатическому исполнению УХЛ 3 по ГОСТ 15150-69. Счетчики выпускаются под торговой маркой «Экомера ЭКО».

Метрологические и технические характеристики:

Наименование характеристики	Значение характеристики
Диаметр условного прохода (ДУ), мм	15	20	25	32	40	50
Минимальный расход Qmin, м3/ч: -   класс В -   класс А	0,03 0,06	0,05 0,1	0,07 0,14	0,12 0,24	0,2 0,4	0,3 0,6
Переходный расход Qt, м3/ч: -   класс В -   класс А	0,12 0,15	0,2 0,25	0,28 0,35	0,48 0,6	0,8 1,0	1,2 1,5
Номинальный расход Qn, м3/ч	1,5	2,5	3,5	6	10	15
Максимальный расход Qmax, м3/ч	3	5	7	12	20	30
Пределы допускаемой относительной погреш- ности при измерении объёма, % в диапазонах: от Qmin до Qt от Qt (включительно) до Qmax	±5 ±2
Цена наименьшего деления индикаторного устройства, м³	0,0001				0,001
Емкость индикаторного устройства, м³	99999				999999
Максимальное рабочее давление, МПа	1,6
Порог чувствительности, м3/ч	0,5·Qmin
Габаритные размеры (длина × ширина × высота), мм, не более	110 (80)× 82× 76	195× 106× 99	260× 190× 120	260× 190× 120	300× 250× 150	300× 280× 180
Масса, кг, не более	0,7	1,5	2,1	2,4	4,3	12
Рабочие условия эксплуатации: -   температура окружающего воздуха, °С -   атмосферное давление, кПа - относительная влажность при температуре 35 °С, %	от 5 до 50 от 84 до 106,7 до 95
Средняя наработка на отказ, ч, не менее: – для счетчиков холодной воды – для счетчиков горячей воды	75000 50000
Средний срок службы, лет, не менее	12

Знак утверждения типа

наносится на титульный лист паспорта типографским способом, а также на лицевую панель счетчика методом флексографии.

Поверка

осуществляется по документу ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методы и средства поверки».

Эталон, применяемый при поверке:

- установка поверочная УПСЖ 150/ВМ1. Диапазон расхода (0,01 – 150) м³/ч. Пределы основной допускаемой погрешности ± 0,25 %.

Сведения о методиках (методах) измерений:

Методика измерений приведена в ГОСТ Р 50601-93.

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия.

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.

ГОСТ 8.156-83 ГСИ. Счетчики холодной воды. Методы и средства поверки.

ТУ 4213-001-09949148-2012 Счетчики воды крыльчатые универсальные Экомера ЭКО. Технические условия.

При осуществлении торговли и товарообменных операций.

Счетчики крыльчатые одноструйные сухоходные НОРМА СВКМ-Г,Х
Счетчики крыльчатые НОРМА СВКМ-Г,Х (одноструйные сухоходные) предназначены для измерений объема холодной питьевой, горячей воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводу при температуре от +5°С до +90°С и рабочем давлении в водопроводной сети не более 1,6 МПа (16 кгс/см2).
Счетчики защищены от манипулирования показаниями с помощью внешнего магнитного поля.

Технические характеристики:

Гарантийный срок эксплуатации 30 месяцев со дня ввода прибора в эксплуатацию, но не более 36 месяцев со дня первичной поверки. При отсутствии в руководстве по эксплуатации даты ввода в эксплуатацию, гарантийный срок эксплуатации отсчитывается со дня первичной поверки.

Общие внутренние счетчики воды (просто домовые счетчики воды, называемые счетчиком воды в подвале) предназначены для измерения количества холодной и горячей воды, проходящей через трубы среднего диаметра Ду 15 ... Ду 50 мм при рабочем давлении в сети водоснабжения не более 1 , 6 МПа (16 атм.). Они отличаются от одноструйных счетчиков тем, что поток воды разделяется на несколько струй до входа в лопатку рабочего колеса, что позволяет уменьшить погрешности измерения, вызванные турбулентностью потока. Конструктивная особенность (многоструйная) исключает боковой износ колесной оси и распорок, что увеличивает срок службы инструмента.

Счетчики MTK работают в диапазоне температур от 0,1 до 40 ° C (холодная вода)

Счетчики MTW работают в диапазоне температур от 0,1 до 90 ° C (горячая вода)

Счетчик воды для систем отопления MTH - температура до 150 ° C больше в диапазоне: отопительный прибор

Специализация: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Счетчики DN20 и DN25 мм очень популярны у отдельных участников.

Диаметр измерителей серии MT: DN15, DN20, DN25, DN32, DN40, DN50

Материал корпуса: латунь, соединения: резьба

Принцип работы: Внутренний счетчик воды измеряет количество оборотов рабочего колеса, которое вращается под действием проточной воды. Поток воды поступает в измерительный корпус  через впускную трубу  с встроенным в него фильтром и через тангенциальные отверстия устройства контроля потока  в измерительную камеру, в которой рабочее колесо вращается на сапфировых подшипниках с установленным на нем магнитом муфта. Вода проходит через измерительную камеру через выпускные отверстия устройства контроля потока в выходной трубе    измерителя. Количество оборотов рабочего колеса пропорционально количеству проточной воды.

Разделение потока на отдельные сопла в многоструйных МТ-метрах обеспечивает более равномерную нагрузку на рабочее колесо и его крепления, что повышает надежность инструментов.

Вращение рабочего колеса передается ведомой части магнитной муфты, установленной в счетчике.  Для дистанционного считывания показаний импульсным генератором, имеющим частоту, пропорциональную количеству потока воды, к одной из стрелок стрелки прикреплен магнит, прохождение которого ниже геркона обеспечивает герметичность контактов тростника. Когда в контуре геркона есть напряжение от внешнего источника, когда контакты в цепи замкнуты, протекает ток, протекающий через внешнее устройство (счетчик импульсов).

   Преимущества серии MT:

- Встроенная антимагнитная защита

- Встроенный фильтр

- Все приборы подготовлены для импульсного считывания

- Низкая чувствительность к качеству воды

- Точность измерения (намного выше требования законодательства РФ)

- Долгий срок службы (12 лет)

- Устойчивость к удару водой

- Счетчики MTC (холодная вода) сопротивляются в течение короткого времени

Температурные скачки до 50 ° C, метр MTW (горячая вода) до 120 ° C

Для импульсного выхода готовятся счетчики воды MTK-N / MTW-N (он подходит для поэтапной интеграции уже установленных и работающих устройств в единую сеть для удаленного считывания информации).

После установки на подготовленный счетчик импульсной съемной крышки в любое время

Устройства становятся «Импульсами» MTK-I / MTW-I

Общие внутренние счетчики воды (просто домовые счетчики воды, называемые счетчиком воды в подвале) предназначены для измерения количества холодной и горячей воды, проходящей через трубы среднего диаметра Ду 15 ... Ду 50 мм при рабочем давлении в сети водоснабжения не более 1 , 6 МПа (16 атм.). Они отличаются от одноструйных счетчиков тем, что поток воды разделяется на несколько струй до входа в лопатку рабочего колеса, что позволяет уменьшить погрешности измерения, вызванные турбулентностью потока. Конструктивная особенность (многоструйная) исключает боковой износ колесной оси и распорок, что увеличивает срок службы инструмента.

Счетчики MTK работают в диапазоне температур от 0,1 до 40 ° C (холодная вода)

Счетчики MTW работают в диапазоне температур от 0,1 до 90 ° C (горячая вода)

Счетчик воды для систем отопления MTH - температура до 150 ° C больше в диапазоне: отопительный прибор

Специализация: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Счетчики DN20 и DN25 мм очень популярны у отдельных участников.

Диаметр измерителей серии MT: DN15, DN20, DN25, DN32, DN40, DN50

Материал корпуса: латунь, соединения: резьба

Принцип работы: Внутренний счетчик воды измеряет количество оборотов рабочего колеса, которое вращается под действием проточной воды. Поток воды поступает в измерительный корпус  через впускную трубу  с встроенным в него фильтром и через тангенциальные отверстия устройства контроля потока  в измерительную камеру, в которой рабочее колесо вращается на сапфировых подшипниках с установленным на нем магнитом муфта. Вода проходит через измерительную камеру через выпускные отверстия устройства контроля потока в выходной трубе    измерителя. Количество оборотов рабочего колеса пропорционально количеству проточной воды.

Разделение потока на отдельные сопла в многоструйных МТ-метрах обеспечивает более равномерную нагрузку на рабочее колесо и его крепления, что повышает надежность инструментов.

Вращение рабочего колеса передается ведомой части магнитной муфты, установленной в счетчике.  Для дистанционного считывания показаний импульсным генератором, имеющим частоту, пропорциональную количеству потока воды, к одной из стрелок стрелки прикреплен магнит, прохождение которого ниже геркона обеспечивает герметичность контактов тростника. Когда в контуре геркона есть напряжение от внешнего источника, когда контакты в цепи замкнуты, протекает ток, протекающий через внешнее устройство (счетчик импульсов).

   Преимущества серии MT:

- Встроенная антимагнитная защита

- Встроенный фильтр

- Все приборы подготовлены для импульсного считывания

- Низкая чувствительность к качеству воды

- Точность измерения (намного выше требования законодательства РФ)

- Долгий срок службы (12 лет)

- Устойчивость к удару водой

- Счетчики MTC (холодная вода) сопротивляются в течение короткого времени

Температурные скачки до 50 ° C, метр MTW (горячая вода) до 120 ° C

Для импульсного выхода готовятся счетчики воды MTK-N / MTW-N (он подходит для поэтапной интеграции уже установленных и работающих устройств в единую сеть для удаленного считывания информации).

После установки на подготовленный счетчик импульсной съемной крышки в любое время

Устройства становятся «Импульсами» MTK-I / MTW-I

Общие внутренние счетчики воды (просто домовые счетчики воды, называемые счетчиком воды в подвале) предназначены для измерения количества холодной и горячей воды, проходящей через трубы среднего диаметра Ду 15 ... Ду 50 мм при рабочем давлении в сети водоснабжения не более 1 , 6 МПа (16 атм.). Они отличаются от одноструйных счетчиков тем, что поток воды разделяется на несколько струй до входа в лопатку рабочего колеса, что позволяет уменьшить погрешности измерения, вызванные турбулентностью потока. Конструктивная особенность (многоструйная) исключает боковой износ колесной оси и распорок, что увеличивает срок службы инструмента.

Счетчики MTK работают в диапазоне температур от 0,1 до 40 ° C (холодная вода)

Счетчики MTW работают в диапазоне температур от 0,1 до 90 ° C (горячая вода)

Счетчик воды для систем отопления MTH - температура до 150 ° C больше в диапазоне: отопительный прибор

Специализация: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Счетчики DN20 и DN25 мм очень популярны у отдельных участников.

Диаметр измерителей серии MT: DN15, DN20, DN25, DN32, DN40, DN50

Материал корпуса: латунь, соединения: резьба

Принцип работы: Внутренний счетчик воды измеряет количество оборотов рабочего колеса, которое вращается под действием проточной воды. Поток воды поступает в измерительный корпус  через впускную трубу  с встроенным в него фильтром и через тангенциальные отверстия устройства контроля потока  в измерительную камеру, в которой рабочее колесо вращается на сапфировых подшипниках с установленным на нем магнитом муфта. Вода проходит через измерительную камеру через выпускные отверстия устройства контроля потока в выходной трубе    измерителя. Количество оборотов рабочего колеса пропорционально количеству проточной воды.

Разделение потока на отдельные сопла в многоструйных МТ-метрах обеспечивает более равномерную нагрузку на рабочее колесо и его крепления, что повышает надежность инструментов.

Вращение рабочего колеса передается ведомой части магнитной муфты, установленной в счетчике.  Для дистанционного считывания показаний импульсным генератором, имеющим частоту, пропорциональную количеству потока воды, к одной из стрелок стрелки прикреплен магнит, прохождение которого ниже геркона обеспечивает герметичность контактов тростника. Когда в контуре геркона есть напряжение от внешнего источника, когда контакты в цепи замкнуты, протекает ток, протекающий через внешнее устройство (счетчик импульсов).

   Преимущества серии MT:

- Встроенная антимагнитная защита

- Встроенный фильтр

- Все приборы подготовлены для импульсного считывания

- Низкая чувствительность к качеству воды

- Точность измерения (намного выше требования законодательства РФ)

- Долгий срок службы (12 лет)

- Устойчивость к удару водой

- Счетчики MTC (холодная вода) сопротивляются в течение короткого времени

Температурные скачки до 50 ° C, метр MTW (горячая вода) до 120 ° C

Для импульсного выхода готовятся счетчики воды MTK-N / MTW-N (он подходит для поэтапной интеграции уже установленных и работающих устройств в единую сеть для удаленного считывания информации).

После установки на подготовленный счетчик импульсной съемной крышки в любое время

Устройства становятся «Импульсами» MTK-I / MTW-I

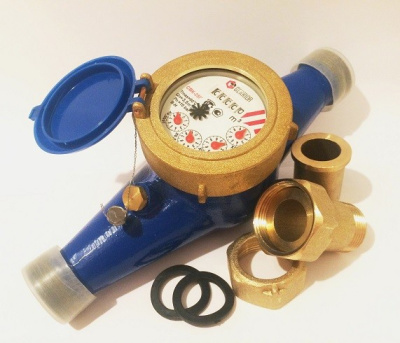

Универсальные счетчики воды GERRIDA СВК-25/32/40/50- это многоструйные сухоходы с резьбовым присоединением, которые  предназначены для учета расхода  воды в системах водоснабжения в соответствии с ГОСТ Р 50601-93. Допустимая рабочая температура воды до 90°С позволяет использовать их одинаково эффективно как для холодной, так и для горячей воды.

Водосчетчики GERRIDA устанавливаются в помещениях с относительной влажностью не более 80% и рекомендованной температурой окружающего воздуха +5+50°С.

Для предотвращения выхода из строя счетчика в результате попадания песка, окалины и других механических частиц, а так же гидравлического удара рекомендуется перед счетчиком установить не только фильтр механической очистки, но и регулятор давления.

Дополнительная комплектация промышленных счетчиков воды GERRIDA импульсным выходом дает возможность использовать дистанционную передачу показаний и применять  в составе узлов учета воды и тепловой энергии.

Все счетчики GERRIDA  сертифицированы на территории РФ и СНГ, имеют антимагнитную защиту и соответствуют техническим условиям ТУ 4213-001-65492540-2010.

Межповерочный интервал составляет 6 лет при работе на горячей воде или холодной воде.

Гарантийный срок хранения счётчика - 18 месяцев со дня изготовления предприятием-изготовителем.

Гарантийный срок эксплуатации счётчика - 36 месяцев со дня введения его в эксплуатацию.

Счетчики крыльчатые одноструйные сухоходные НОРМА СВКМ-Г,Х
Счетчики крыльчатые НОРМА СВКМ-Г,Х (одноструйные сухоходные) предназначены для измерений объема холодной питьевой, горячей воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводу при температуре от +5°С до +90°С и рабочем давлении в водопроводной сети не более 1,6 МПа (16 кгс/см2).
Счетчики защищены от манипулирования показаниями с помощью внешнего магнитного поля. Технические характеристики:

Гарантийный срок эксплуатации 30 месяцев со дня ввода прибора в эксплуатацию, но не более 36 месяцев со дня первичной поверки. При отсутствии в руководстве по эксплуатации даты ввода в эксплуатацию, гарантийный срок эксплуатации отсчитывается со дня первичной поверки.

Общие внутренние счетчики воды (просто домовые счетчики воды, называемые счетчиком воды в подвале) предназначены для измерения количества холодной и горячей воды, проходящей через трубы среднего диаметра Ду 15 ... Ду 50 мм при рабочем давлении в сети водоснабжения не более 1 , 6 МПа (16 атм.). Они отличаются от одноструйных счетчиков тем, что поток воды разделяется на несколько струй до входа в лопатку рабочего колеса, что позволяет уменьшить погрешности измерения, вызванные турбулентностью потока. Конструктивная особенность (многоструйная) исключает боковой износ колесной оси и распорок, что увеличивает срок службы инструмента.

Счетчики MTK работают в диапазоне температур от 0,1 до 40 ° C (холодная вода)

Счетчики MTW работают в диапазоне температур от 0,1 до 90 ° C (горячая вода)

Счетчик воды для систем отопления MTH - температура до 150 ° C больше в диапазоне: отопительный прибор

Специализация: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Счетчики DN20 и DN25 мм очень популярны у отдельных участников.

Диаметр измерителей серии MT: DN15, DN20, DN25, DN32, DN40, DN50

Материал корпуса: латунь, соединения: резьба

Принцип работы: Внутренний счетчик воды измеряет количество оборотов рабочего колеса, которое вращается под действием проточной воды. Поток воды поступает в измерительный корпус  через впускную трубу  с встроенным в него фильтром и через тангенциальные отверстия устройства контроля потока  в измерительную камеру, в которой рабочее колесо вращается на сапфировых подшипниках с установленным на нем магнитом муфта. Вода проходит через измерительную камеру через выпускные отверстия устройства контроля потока в выходной трубе    измерителя. Количество оборотов рабочего колеса пропорционально количеству проточной воды.

Разделение потока на отдельные сопла в многоструйных МТ-метрах обеспечивает более равномерную нагрузку на рабочее колесо и его крепления, что повышает надежность инструментов.

Вращение рабочего колеса передается ведомой части магнитной муфты, установленной в счетчике.  Для дистанционного считывания показаний импульсным генератором, имеющим частоту, пропорциональную количеству потока воды, к одной из стрелок стрелки прикреплен магнит, прохождение которого ниже геркона обеспечивает герметичность контактов тростника. Когда в контуре геркона есть напряжение от внешнего источника, когда контакты в цепи замкнуты, протекает ток, протекающий через внешнее устройство (счетчик импульсов).

   Преимущества серии MT:

- Встроенная антимагнитная защита

- Встроенный фильтр

- Все приборы подготовлены для импульсного считывания

- Низкая чувствительность к качеству воды

- Точность измерения (намного выше требования законодательства РФ)

- Долгий срок службы (12 лет)

- Устойчивость к удару водой

- Счетчики MTC (холодная вода) сопротивляются в течение короткого времени

Температурные скачки до 50 ° C, метр MTW (горячая вода) до 120 ° C

Для импульсного выхода готовятся счетчики воды MTK-N / MTW-N (он подходит для поэтапной интеграции уже установленных и работающих устройств в единую сеть для удаленного считывания информации).

После установки на подготовленный счетчик импульсной съемной крышки в любое время

Устройства становятся «Импульсами» MTK-I / MTW-I

Счетчики воды крыльчатые универсальные Экомера ЭКО-15, Экомера ЭКО-20, Экомера ЭКО-25, Экомера ЭКО-32, Экомера ЭКО-40, Экомера ЭКО-50



Назначение средства измерений

Счетчики воды крыльчатые  универсальные  Экомера  ЭКО-15,  Экомера  ЭКО-20,  Экомера ЭКО-25, Экомера ЭКО-32, Экомера ЭКО-40, Экомера ЭКО-50 (далее – счетчики) предназначены для измерений объема воды в трубопроводах систем водоснабжения и тепловых сетей систем теплоснабжения на промышленных предприятиях и в жилищно-коммунальном хозяйстве.



Описание средства измерений

Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.

Счётчики состоят из проточной части, в которой расположена крыльчатка, счетного механизма и индикаторного устройства. Вода подается во входной патрубок проточной части счетчика через сетчатый фильтр, поступает на крыльчатку и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты крыльчатки в значение на индикаторном устройстве, выраженное в единицах измерения объема.

Счетчики, предназначенные  для  измерения  объема  воды  с  температурой  в  диапазоне (5 – 90) ^оС имеют наклейку красного цвета или красное зажимное кольцо, счетчики, предназначенные для измерения объема воды с температурой в диапазоне (5 – 40) ^оС имеют наклейку синего цвета или синее зажимное кольцо.

Счетчики имеют диаметры условного прохода (ДУ) (15; 20; 25; 32; 40; 50) мм и метрологи- ческий класс А или В.

Счетчики могут иметь импульсный выход с ценой импульса 1,10,100,1000 дм³/имп. Счетчики соответствуют климатическому исполнению УХЛ 3 по ГОСТ 15150-69. Счетчики выпускаются под торговой маркой «Экомера ЭКО».

Метрологические и технические характеристики:

Наименование характеристики	Значение характеристики
Диаметр условного прохода (ДУ), мм	15	20	25	32	40	50
Минимальный расход Qmin, м3/ч: -   класс В -   класс А	0,03 0,06	0,05 0,1	0,07 0,14	0,12 0,24	0,2 0,4	0,3 0,6
Переходный расход Qt, м3/ч: -   класс В -   класс А	0,12 0,15	0,2 0,25	0,28 0,35	0,48 0,6	0,8 1,0	1,2 1,5
Номинальный расход Qn, м3/ч	1,5	2,5	3,5	6	10	15
Максимальный расход Qmax, м3/ч	3	5	7	12	20	30
Пределы допускаемой относительной погреш- ности при измерении объёма, % в диапазонах: от Qmin до Qt от Qt (включительно) до Qmax	±5 ±2
Цена наименьшего деления индикаторного устройства, м³	0,0001				0,001
Емкость индикаторного устройства, м³	99999				999999
Максимальное рабочее давление, МПа	1,6
Порог чувствительности, м3/ч	0,5·Qmin
Габаритные размеры (длина × ширина × высота), мм, не более	110 (80)× 82× 76	195× 106× 99	260× 190× 120	260× 190× 120	300× 250× 150	300× 280× 180
Масса, кг, не более	0,7	1,5	2,1	2,4	4,3	12
Рабочие условия эксплуатации: -   температура окружающего воздуха, °С -   атмосферное давление, кПа - относительная влажность при температуре 35 °С, %	от 5 до 50 от 84 до 106,7 до 95
Средняя наработка на отказ, ч, не менее: – для счетчиков холодной воды – для счетчиков горячей воды	75000 50000
Средний срок службы, лет, не менее	12

Знак утверждения типа

наносится на титульный лист паспорта типографским способом, а также на лицевую панель счетчика методом флексографии.

Поверка

осуществляется по документу ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методы и средства поверки».

Эталон, применяемый при поверке:

- установка поверочная УПСЖ 150/ВМ1. Диапазон расхода (0,01 – 150) м³/ч. Пределы основной допускаемой погрешности ± 0,25 %.

Сведения о методиках (методах) измерений:

Методика измерений приведена в ГОСТ Р 50601-93.

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия.

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.

ГОСТ 8.156-83 ГСИ. Счетчики холодной воды. Методы и средства поверки.

ТУ 4213-001-09949148-2012 Счетчики воды крыльчатые универсальные Экомера ЭКО. Технические условия.

При осуществлении торговли и товарообменных операций.

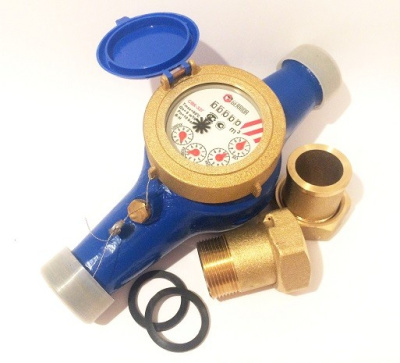

Универсальные счетчики воды GERRIDA СВК-25/32/40/50- это многоструйные сухоходы с резьбовым присоединением, которые  предназначены для учета расхода  воды в системах водоснабжения в соответствии с ГОСТ Р 50601-93. Допустимая рабочая температура воды до 90°С позволяет использовать их одинаково эффективно как для холодной, так и для горячей воды.

Водосчетчики GERRIDA устанавливаются в помещениях с относительной влажностью не более 80% и рекомендованной температурой окружающего воздуха +5+50°С.

Для предотвращения выхода из строя счетчика в результате попадания песка, окалины и других механических частиц, а так же гидравлического удара рекомендуется перед счетчиком установить не только фильтр механической очистки, но и регулятор давления.

Дополнительная комплектация промышленных счетчиков воды GERRIDA импульсным выходом дает возможность использовать дистанционную передачу показаний и применять  в составе узлов учета воды и тепловой энергии.

Все счетчики GERRIDA  сертифицированы на территории РФ и СНГ, имеют антимагнитную защиту и соответствуют техническим условиям ТУ 4213-001-65492540-2010.

Межповерочный интервал составляет 6 лет при работе на горячей воде или холодной воде.

Гарантийный срок хранения счётчика - 18 месяцев со дня изготовления предприятием-изготовителем.

Гарантийный срок эксплуатации счётчика - 36 месяцев со дня введения его в эксплуатацию.

Счётчик ZENNER MTKD-I 10 л/имп, Dn50, монт.длина 300 мм, крыльчатый, многоструйный, резьбовой
