ВСКМ (Ду 15), 1 л/импульс
Счетчик крыльчатый одноструйный холодной и горячей воды, 1 л/имп

Применение
• счетчик воды предназначен для установки в квартирах, дачных домах и других объектах с малым расходом воды;
• ВСКМ 1л/imp- универсальный счетчик воды может применяться для измерений объемов как холодной, так и горячей воды;
• предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 90° C и давлением до 1,6 МПа;
• счетчик воды с импульсным выходoм могут использоваться в составе квартирных теплосчетчиков;
• может быть интегрирован в автоматизированную систему сбора данных (АСКУЭ).

Варианты оснащения
стандартное исполнение:
• латунный корпус;
• присоединение резьбовое;
• монтажная длина 80 или 110 мм;
• монтажное кольцо опломбировано;

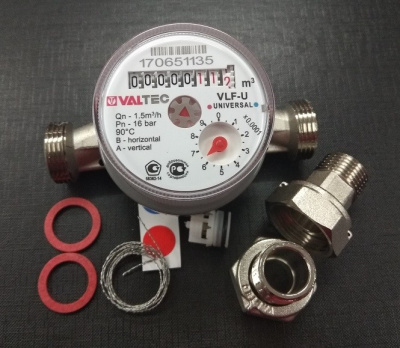

• набор монтажных частей, обратный клапан (в КМЧ) и прокладок в комплекте;

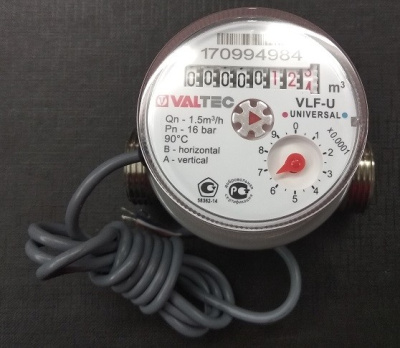

модификация счетчика оснащена импульсным выходом (ДГ) - 1 литр/импульс

Достоинства
• МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
• диапазон температуры воды от +5 до +90°C;
• счетчик воды герметичен и выдерживает максимальное рабочее давление до 1,6 МПа;
• латунный корпус;
• длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;
• монтажная длина проточной части счетчика воды в двух исполнениях (110 мм и 80 мм);
• возможность интеграции счетчика в автоматизированную систему сбора данных (АСКУЭ);
• полностью соответствует ГОСТ Р 50193;
• сохранение заявленных метрологических характеристик на протяжении всего срока службы даже при работе в неблагоприятных условиях;
• не требует прокладки электрических сетей – счетчик независим от источников питания;
• высокая перегрузочная способность по расходу и давлению;
• максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями;
• малая потеря давления;
• минимальные затраты на установку и эксплуатацию;
• надежная конструкционная защита от внешнего магнитного воздействия;
• усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;
• срок службы не менее 12 лет

Точность
Испытания счетчика выявили, что на протяжении срока службы они стабильно сохраняют заявленные метрологические характеристики.

Считывание показаний
Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 360 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика.

Принцип работы
Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм механически - через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют). Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях

Технические характеристики

СЧЕТЧИК ХОЛОДНОЙ И ГОРЯЧЕЙ ВОДЫ КРЫЛЬЧАТЫЙ VLF торговой марки VALTEC

(VLF-15U) Водосчетчик универсальный – для измерения расхода холодной и горячей воды, главным образом – в квартирах. Условный диаметр модели – 1/2"; номинальный расход воды – 1,5 куб. м/ч. Длина прибора без сгонов – 110 мм. Резьба присоединительных патрубков – 3/4".

Для данной модели установлен увеличенный межповерочный интервал – 6 лет (на холодную и горячую воду).

1. Общая часть

1.1. Настоящий паспорт разработан в соответствии с требованиями ГОСТ 2.601 и предназначен для ознакомления пользователей с принципом работы, устройством, конструкцией, техническими характеристиками, условиями монтажа и эксплуатации счетчиков холодной и горячей воды крыльчатых VLF торговой марки VALTEC (далее – счетчиков).

1.2. Классификация счетчиков в соответствии с ГОСТ 12997 приведена в таблице:

2. Назначение и область применения

2.1. Счетчики предназначены для измерения расхода холодной питьевой воды по ГОСТ Р 51232-98 и горячей сетевой воды по СанПиН 2.1.4.2496-09, протекающей по трубопроводам при давлении до 1,6 МПа и диапазоне температур от +5˚С до +90˚С.

2.2. Основное предназначение – коммерческий учет воды.

2.3. При использовании счетчиков с импульсным выходом, они могут использоваться в составе общедомовых автоматизированных систем учета расхода ресурсов, а также узлов учета потребления тепловой энергии.

2.4. Счетчики имеют защиту от воздействия внешних магнитных полей, соответствующую требованиям МИ 2985- 2006 ГСИ.

2.5. Модификации с импульсным выходом дают возможность дистанционного считывания показаний.

2.6. Счетчики изготовлены по техническим условиям ТУ 4213-003-82214908-2014.

2.7. Счетчики включены в Государственный реестр средств измерений за № 58362-14 и допущены к применению на территории России.

3. Номенклатурный ряд и обозначения

3.1. Счетчики выпускаются с диаметрами условного прохода 15 мм (1/2") и 20 мм (3/4") при номинальном расходе 1,5 м3/ч и 2,5 м3/ч.

3.2. Счетчики производятся как с импульсным выходом, так и без него.

3.3. Пример обозначения счетчика при заказе:

Где:

1 – условное обозначение счетчика;

2 – обозначение применения счетчика;

U – для холодной и горячей воды;

3 – I — наличие импульсного выхода;

4 – L — счетчик без комплектации полусгонами;

5 – диаметр условного прохода в мм;

6 – присоединительная наружная резьба корпуса в дюймах;

7 – номинальный расход в м3/ч;

8 – монтажная длина в мм;

9 – номер технических условий.

5. Устройство и принцип работы

5.1. Изделие представляет собой одноструйный, сухоходный, крыльчатый счетчик. В проточной части счетчика расположена крыльчатка 2, которая вращается под действием потока воды. Счетный механизм счетчика имеет механизм часового типа 10, вращающийся под действием синхронной магнитной муфты 3, помещенной в анодированный стальной экран 6, исключающий влияние на показания прибора внешних магнитных полей.

Принцип действия счетчика основан на измерении числа оборотов крыльчатки, вращающейся за счет кинетической энергии жидкости. Поток воды направляется через струевыпрямитель входного патрубка корпуса счетчика в измерительную полость, где под его действием вращается крыльчатка 2 с прикрепленным к ней магнитом 3. Число оборотов крыльчатки пропорционально количеству протекающей через счетчик воды. Магнит 3, установленный в ступице крыльчатки 2, передает вращение н а ведомый м агнит синхронной м уфты, н аходящейся в с четном устройстве 10.

Счетный механизм изолирован от измеряемой среды специальной крышкой 9 с уплотнительным кольцом 12.

Корпус счетчика соединяется со счетным устройством пластмассовым термоусадочным кольцом 11. Это кольцо одновременно является пломбировочным элементом, ограничивающим несанкционированный доступ к механизму счетчика.

Счетный механизм приводит число оборотов крыльчатки к значению объема, протекающей воды в м3. Счетный механизм имеет восемь роликов и один стрелочный указатель для определения объема воды в м3.

В счетном механизме имеется контрольная звездочка, обеспечивающая повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигналов, а также позволяющая осуществлять дистанционную регистрацию объема воды, прошедшего через счетчик.

Настройка счетчика производится с помощью настроечного диска 5, который имеет со стороны измерительной камеры две неподвижных лопасти, изменяющих скорость потока в камере. Настроечный диск через распределительную пластину 8 крепится к корпусу с помощью фасонной гайки 7. Герметичность соединения обеспечивается уплотнительным кольцом 4.

Крепление счетчика к трубопроводу осуществляется с помощью двух полусгонов 13, снабженных паронитовыми прокладками. Полусгоны имеют ушки для пломбировки.

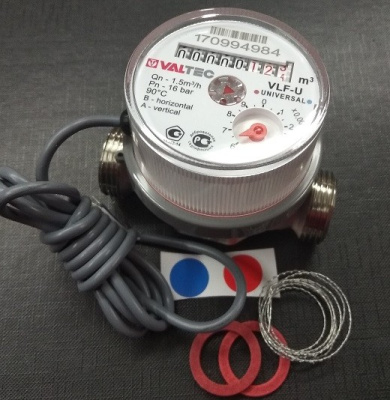

В комплект поставки счетчика кроме двух полусгонов входит обратный клапан, который прилагается отдельно и, при желании потребителя, может быть им самостоятельно установлен в полусгон.

Детали счетчика выполнены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур и допущенных к применению Минздравом России.

5.2. Производитель оставляет за собой право внесения изменений в конструкцию, улучшающие качество изделия при сохранении основных технических характеристик.

6. Визуальное считывание показаний

6.1. Показания прибора считываются в прямоугольных окошках табло (см. рис.2): Рисунок 2. Табло счётчика.

6.2. Один полный оборот красной стрелки табло соответствует расходу 1 литр.

6.3. Данные об объеме воды на табло отображаются накопительно. Это значит, что для получения значения объема воды, прошедшего через счетчик за определенный промежуток времени, нужно от показаний прибора в конце периода отнять показания в начале периода.

Например: предыдущие показания прибора 2387,744, текущие показания прибора 2401,812. Расход за период со времени снятия предыдущих показаний до текущего момента: 2401,812-2387,744= 14,068 м3.

7. Дистанционное считывание (для счетчиков с импульсным выходом)

7.1. Импульсный выход основан на воздействии магнитного поля постоянного магнита на геркон, при котором происходит чередующееся замыкание и размыкание контактов геркона. Геркон формирует пассивный выходной сигнал («сухой контакт»), который может считываться любым счетчиком импульсом, вычислителем и регистратором.

7.2. Импульсный выход решен по 4 -х проводной схеме, что позволяет подключать счетчик как к обычным релейным считывающим устройствам, так и к устройствам, поддерживающих стандарт NAMUR (DIN EN 50227, DIN 192234). Стандарт NAMUR предусматривает возможностью контроля считывающим устройством обрыва провода и короткого замыкания.

Для этого в цепь геркона включены два дополнительных сопротивления.

Схема импульсного выхода:

7.3. Для присоединения импульсного выхода по стандарту NAMUR провода 1 (белый) и 2 (серый) соединяются между собой (шунтируются). Сигнал передается по проводам 3 (синий) и 4 (красный).

7.4. Для присоединения по релейной схеме провода 2 (серый) и 3 (синий) не используются. Сигнал передается по проводам 1 (белый) и 4 (красный).

7.5. Датчик выдает один полный импульс при прохождении 10 л жидкости.

8. Монтаж и подготовка счетчика к работе

8.1. Перед монтажом счетчика следует удалить пластиковые предохранительные колпачки с патрубков счетчика.

8.2. Перед установкой счетчика следует проверить целостность термоусадочного кольца и наличие в паспорте клейма о первичной поверке. При этом заводской номер, указанный в паспорте, должен совпадать с номером, нанесенным на циферблат.

8.3. Трубопровод на участке монтажа счетчика должен иметь прямые участки не менее 3 Dу до счетчика и 1 Dу после счетчика. (Dу – диаметр условного прохода счетчика).

8.4. Трубопроводы до и после счетчика должны крепиться неподвижными опорами, чтобы предотвратить передачу на корпус счетчика усилий от температурной деформации трубопроводов и неточности монтажа.

8.5. При установке счетчика следует обращать внимание на то, чтобы направление потока соответствовало стрелке на корпусе счетчика.

8.6. Присоединение счетчика к трубопроводу должно быть плотным, без перекосов, с тем, чтобы не было протечек при давлении до 1,6 МПа (16 кгс/см2).

8.7. Присоединение счетчика к трубопроводу с диаметром, большим или меньшим диаметра условного прохода счетчика, производится с помощью переходников, устанавливаемых вне зоны прямых участков.

8.8. Перед счетчиком должен быть установлен фильтр механической очистки с размером ячейки фильтроэлемента не более 500 мкм.

8.9. Не допускается установка счетчика на близком расстоянии от устройств, создающих вокруг себя сильное магнитное поле (например, силовых трансформаторов).

8.10. Счетчик допускается устанавливать на горизонтальных и вертикальных трубопроводах. Установка счетчика на горизонтальном трубопроводе счетным механизмом вниз не допускается.

8.11. Если трубопровод, в котором установлен счетчик, является частью заземления, место установки счетчика должно быть электрически шунтировано. Несоблюдение этого правила может привести к дополнительной коррозии данного участка трубопровода.

8.12. Использование прокладок, заужающих проходное сечение полусгонов, а также попадание нерастворимых частиц на сетку струевыпрямителя могут привести к существенным искажениям показаний счетчика.

8.13. При установке в присоединительный полусгон встроенного обратного клапана следует придерживаться следующих правил:

- обратный клапан устанавливается в полусгон на выходе из счетчика;

- обратный клапан должен устанавливаться так, чтобы он открывался по ходу движения жидкости;

- встроенный обратный клапан не влияет на точность показаний счетчика, но повышает общее гидравлическое сопротивление водомерного узла .

- при установке обратного клапана в счетчике на холодной воде, следует предусмотреть конструктивные мероприятия, предохраняющие элементы системы от повышения давления в трубопроводах после клапана от теплового расширения жидкости.

9. Указания по эксплуатации и техническому обслуживанию

9.1. Счетчик должен использоваться в пределах паспортных расходов.

9.2. Счетчик должен быть защищен от гидравлических ударов и вибраций.

9.3. Для определения объема жидкости, прошедшего через счетчик с момента предыдущего снятия показаний, необходимо из текущего показания вычесть предыдущее показание счетчика.

9.4. В процессе эксплуатации не допускается превышение максимальной температуры воды.

9.5. При заметном снижении расхода воды при постоянном давлении в трубопроводе необходимо прочистить входной фильтр от засорения. Ориентировочная периодичность очистки фильтра - не менее 1-го раза в 6 месяцев.

9.6. Наружные поверхности счетчика должны содержаться в чистоте. Загрязненное стекло протирают влажной, а затем сухой полотняной салфеткой.

9.7. При появлении течи в элементах счетчика или остановке счетчика, его необходимо демонтировать и отправить в ремонт.

9.8. Ремонт счетчика производится предприятием-изготовителем или специализированным ремонтным предприятием.

9.9. О всех ремонтах должны быть сделаны отметки в паспорте счетчика с указанием даты, причины выхода счетчика из строя и характера произведенного ремонта.

9.10. После ремонта счетчик подвергается поверке.

Поверка счетчика

Первичная поверка осуществляется метрологической службой, сертифицированной Федеральным Агентством по техническому регулированию и метрологии (РОССТАНДАРТ).

Поверка счетчиков проводится в соответствии с МП 2550-0241-2014 «Счетчики холодной и горячей воды крыльчатые VLF. Методика поверки» или МИ 1592-2015.

Межповерочный интервал для счетчиков, устанавливаемых на горячую воду – 6 лет, для счетчиков, устанавливаемых на холодную воду – 6 лет.

В соответствии с положениями ПР50.2.007-2001, оттиск поверительного клейма первичной поверки наносится в настоящем паспорте при успешном прохождении поверительных испытаний.

Номер счетчика, нанесенный на табло счетного механизма счетчика должен соответствовать номеру, указанному в паспорте.

Счетчики, не прошедшие поверительных испытаний возвращаются на завод-изготовитель для настройки или выбраковки.

Сведения о результатах первичной поверки заносятся в паспорт

Гарантийные обязательства:

Изготовитель гарантирует соответствие счетчиков VLF требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.

Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

Гарантия не распространяется на дефекты, возникшие в случаях:

- нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия;

- ненадлежащей транспортировки и погрузо-разгрузочных работ;

- наличия следов воздействия веществ, агрессивных к материалам изделия;

- наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами;

- повреждений, вызванных неправильными действиями потребителя;

- наличия следов постороннего вмешательства в конструкцию изделия.

Условия гарантийного обслуживания

Претензии к качеству товара могут быть предъявлены в течение гарантийного срока.

Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно.

Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра.

Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются.

В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем.

Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными

СЧЕТЧИК ХОЛОДНОЙ И ГОРЯЧЕЙ ВОДЫ КРЫЛЬЧАТЫЙ VLF торговой марки VALTEC

(VLF-15U) Водосчетчик универсальный – для измерения расхода холодной и горячей воды, главным образом – в квартирах. Условный диаметр модели – 1/2"; номинальный расход воды – 1,5 куб. м/ч. Длина прибора без сгонов – 110 мм. Резьба присоединительных патрубков – 3/4".

Для данной модели установлен увеличенный межповерочный интервал – 6 лет (на холодную и горячую воду).

1. Общая часть

1.1. Настоящий паспорт разработан в соответствии с требованиями ГОСТ 2.601 и предназначен для ознакомления пользователей с принципом работы, устройством, конструкцией, техническими характеристиками, условиями монтажа и эксплуатации счетчиков холодной и горячей воды крыльчатых VLF торговой марки VALTEC (далее – счетчиков).

1.2. Классификация счетчиков в соответствии с ГОСТ 12997 приведена в таблице:

2. Назначение и область применения

2.1. Счетчики предназначены для измерения расхода холодной питьевой воды по ГОСТ Р 51232-98 и горячей сетевой воды по СанПиН 2.1.4.2496-09, протекающей по трубопроводам при давлении до 1,6 МПа и диапазоне температур от +5˚С до +90˚С.

2.2. Основное предназначение – коммерческий учет воды.

2.3. При использовании счетчиков с импульсным выходом, они могут использоваться в составе общедомовых автоматизированных систем учета расхода ресурсов, а также узлов учета потребления тепловой энергии.

2.4. Счетчики имеют защиту от воздействия внешних магнитных полей, соответствующую требованиям МИ 2985- 2006 ГСИ.

2.5. Модификации с импульсным выходом дают возможность дистанционного считывания показаний.

2.6. Счетчики изготовлены по техническим условиям ТУ 4213-003-82214908-2014.

2.7. Счетчики включены в Государственный реестр средств измерений за № 58362-14 и допущены к применению на территории России.

3. Номенклатурный ряд и обозначения

3.1. Счетчики выпускаются с диаметрами условного прохода 15 мм (1/2") и 20 мм (3/4") при номинальном расходе 1,5 м3/ч и 2,5 м3/ч.

3.2. Счетчики производятся как с импульсным выходом, так и без него.

3.3. Пример обозначения счетчика при заказе:

Где:

1 – условное обозначение счетчика;

2 – обозначение применения счетчика;

U – для холодной и горячей воды;

3 – I — наличие импульсного выхода;

4 – L — счетчик без комплектации полусгонами;

5 – диаметр условного прохода в мм;

6 – присоединительная наружная резьба корпуса в дюймах;

7 – номинальный расход в м3/ч;

8 – монтажная длина в мм;

9 – номер технических условий

5. Устройство и принцип работы

5.1. Изделие представляет собой одноструйный, сухоходный, крыльчатый счетчик. В проточной части счетчика расположена крыльчатка 2, которая вращается под действием потока воды. Счетный механизм счетчика имеет механизм часового типа 10, вращающийся под действием синхронной магнитной муфты 3, помещенной в анодированный стальной экран 6, исключающий влияние на показания прибора внешних магнитных полей.

Принцип действия счетчика основан на измерении числа оборотов крыльчатки, вращающейся за счет кинетической энергии жидкости. Поток воды направляется через струевыпрямитель входного патрубка корпуса счетчика в измерительную полость, где под его действием вращается крыльчатка 2 с прикрепленным к ней магнитом 3. Число оборотов крыльчатки пропорционально количеству протекающей через счетчик воды. Магнит 3, установленный в ступице крыльчатки 2, передает вращение н а ведомый магнит синхронной муфты, н находящейся в с четном устройстве 10.

Счетный механизм изолирован от измеряемой среды специальной крышкой 9 с уплотнительным кольцом 12.

Корпус счетчика соединяется со счетным устройством пластмассовым термоусадочным кольцом 11. Это кольцо одновременно является пломбировочным элементом, ограничивающим несанкционированный доступ к механизму счетчика.

Счетный механизм приводит число оборотов крыльчатки к значению объема, протекающей воды в м3. Счетный механизм имеет восемь роликов и один стрелочный указатель для определения объема воды в м3.

В счетном механизме имеется контрольная звездочка, обеспечивающая повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигналов, а также позволяющая осуществлять дистанционную регистрацию объема воды, прошедшего через счетчик.

Настройка счетчика производится с помощью настроечного диска 5, который имеет со стороны измерительной камеры две неподвижных лопасти, изменяющих скорость потока в камере. Настроечный диск через распределительную пластину 8 крепится к корпусу с помощью фасонной гайки 7. Герметичность соединения обеспечивается уплотнительным кольцом 4.

Крепление счетчика к трубопроводу осуществляется с помощью двух полусгонов 13, снабженных паронитовыми прокладками. Полусгоны имеют ушки для пломбировки.

В комплект поставки счетчика кроме двух полусгонов входит обратный клапан, который прилагается отдельно и, при желании потребителя, может быть им самостоятельно установлен в полусгон.

Детали счетчика выполнены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур и допущенных к применению Минздравом России.

5.2. Производитель оставляет за собой право внесения изменений в конструкцию, улучшающие качество изделия при сохранении основных технических характеристик.

6. Визуальное считывание показаний

6.1. Показания прибора считываются в прямоугольных окошках табло (см. рис.2): Рисунок 2. Табло счётчика.

6.2. Один полный оборот красной стрелки табло соответствует расходу 1 литр.

6.3. Данные об объеме воды на табло отображаются накопительно. Это значит, что для получения значения объема воды, прошедшего через счетчик за определенный промежуток времени, нужно от показаний прибора в конце периода отнять показания в начале периода.

Например: предыдущие показания прибора 2387,744, текущие показания прибора 2401,812. Расход за период со времени снятия предыдущих показаний до текущего момента: 2401,812-2387,744= 14,068 м3.

7. Дистанционное считывание (для счетчиков с импульсным выходом)

7.1. Импульсный выход основан на воздействии магнитного поля постоянного магнита на геркон, при котором происходит чередующееся замыкание и размыкание контактов геркона. Геркон формирует пассивный выходной сигнал («сухой контакт»), который может считываться любым счетчиком импульсом, вычислителем и регистратором.

7.2. Импульсный выход решен по 4 -х проводной схеме, что позволяет подключать счетчик как к обычным релейным считывающим устройствам, так и к устройствам, поддерживающих стандарт NAMUR (DIN EN 50227, DIN 192234). Стандарт NAMUR предусматривает возможностью контроля считывающим устройством обрыва провода и короткого замыкания.

Для этого в цепь геркона включены два дополнительных сопротивления.

Схема импульсного выхода:

7.3. Для присоединения импульсного выхода по стандарту NAMUR провода 1 (белый) и 2 (серый) соединяются между собой (шунтируются). Сигнал передается по проводам 3 (синий) и 4 (красный).

7.4. Для присоединения по релейной схеме провода 2 (серый) и 3 (синий) не используются. Сигнал передается по проводам 1 (белый) и 4 (красный).

7.5. Датчик выдает один полный импульс при прохождении 10 л жидкости.

8. Монтаж и подготовка счетчика к работе

8.1. Перед монтажом счетчика следует удалить пластиковые предохранительные колпачки с патрубков счетчика.

8.2. Перед установкой счетчика следует проверить целостность термоусадочного кольца и наличие в паспорте клейма о первичной поверке. При этом заводской номер, указанный в паспорте, должен совпадать с номером, нанесенным на циферблат.

8.3. Трубопровод на участке монтажа счетчика должен иметь прямые участки не менее 3 Dу до счетчика и 1 Dу после счетчика. (Dу – диаметр условного прохода счетчика).

8.4. Трубопроводы до и после счетчика должны крепиться неподвижными опорами, чтобы предотвратить передачу на корпус счетчика усилий от температурной деформации трубопроводов и неточности монтажа.

8.5. При установке счетчика следует обращать внимание на то, чтобы направление потока соответствовало стрелке на корпусе счетчика.

8.6. Присоединение счетчика к трубопроводу должно быть плотным, без перекосов, с тем, чтобы не было протечек при давлении до 1,6 МПа (16 кгс/см2).

8.7. Присоединение счетчика к трубопроводу с диаметром, большим или меньшим диаметра условного прохода счетчика, производится с помощью переходников, устанавливаемых вне зоны прямых участков.

8.8. Перед счетчиком должен быть установлен фильтр механической очистки с размером ячейки фильтроэлемента не более 500 мкм.

8.9. Не допускается установка счетчика на близком расстоянии от устройств, создающих вокруг себя сильное магнитное поле (например, силовых трансформаторов).

8.10. Счетчик допускается устанавливать на горизонтальных и вертикальных трубопроводах. Установка счетчика на горизонтальном трубопроводе счетным механизмом вниз не допускается.

8.11. Если трубопровод, в котором установлен счетчик, является частью заземления, место установки счетчика должно быть электрически шунтировано. Несоблюдение этого правила может привести к дополнительной коррозии данного участка трубопровода.

8.12. Использование прокладок, заужающих проходное сечение полусгонов, а также попадание нерастворимых частиц на сетку струевыпрямителя могут привести к существенным искажениям показаний счетчика.

8.13. При установке в присоединительный полусгон встроенного обратного клапана следует придерживаться следующих правил:

- обратный клапан устанавливается в полусгон на выходе из счетчика;

- обратный клапан должен устанавливаться так, чтобы он открывался по ходу движения жидкости;

- встроенный обратный клапан не влияет на точность показаний счетчика, но повышает общее гидравлическое сопротивление водомерного узла .

- при установке обратного клапана в счетчике на холодной воде, следует предусмотреть конструктивные мероприятия, предохраняющие элементы системы от повышения давления в трубопроводах после клапана от теплового расширения жидкости.

9. Указания по эксплуатации и техническому обслуживанию

9.1. Счетчик должен использоваться в пределах паспортных расходов.

9.2. Счетчик должен быть защищен от гидравлических ударов и вибраций.

9.3. Для определения объема жидкости, прошедшего через счетчик с момента предыдущего снятия показаний, необходимо из текущего показания вычесть предыдущее показание счетчика.

9.4. В процессе эксплуатации не допускается превышение максимальной температуры воды.

9.5. При заметном снижении расхода воды при постоянном давлении в трубопроводе необходимо прочистить входной фильтр от засорения. Ориентировочная периодичность очистки фильтра - не менее 1-го раза в 6 месяцев.

9.6. Наружные поверхности счетчика должны содержаться в чистоте. Загрязненное стекло протирают влажной, а затем сухой полотняной салфеткой.

9.7. При появлении течи в элементах счетчика или остановке счетчика, его необходимо демонтировать и отправить в ремонт.

9.8. Ремонт счетчика производится предприятием-изготовителем или специализированным ремонтным предприятием.

9.9. О всех ремонтах должны быть сделаны отметки в паспорте счетчика с указанием даты, причины выхода счетчика из строя и характера произведенного ремонта.

9.10. После ремонта счетчик подвергается поверке.

Поверка счетчика

Первичная поверка осуществляется метрологической службой, сертифицированной Федеральным Агентством по техническому регулированию и метрологии (РОССТАНДАРТ).

Поверка счетчиков проводится в соответствии с МП 2550-0241-2014 «Счетчики холодной и горячей воды крыльчатые VLF. Методика поверки» или МИ 1592-2015.

Межповерочный интервал для счетчиков, устанавливаемых на горячую воду – 6 лет, для счетчиков, устанавливаемых на холодную воду – 6 лет.

В соответствии с положениями ПР50.2.007-2001, оттиск поверительного клейма первичной поверки наносится в настоящем паспорте при успешном прохождении поверительных испытаний.

Номер счетчика, нанесенный на табло счетного механизма счетчика должен соответствовать номеру, указанному в паспорте.

Счетчики, не прошедшие поверительных испытаний возвращаются на завод-изготовитель для настройки или выбраковки.

Сведения о результатах первичной поверки заносятся в паспорт

Гарантийные обязательства:

Изготовитель гарантирует соответствие счетчиков VLF требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.

Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

Гарантия не распространяется на дефекты, возникшие в случаях:

- нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия;

- ненадлежащей транспортировки и погрузо-разгрузочных работ;

- наличия следов воздействия веществ, агрессивных к материалам изделия;

- наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами;

- повреждений, вызванных неправильными действиями потребителя;

- наличия следов постороннего вмешательства в конструкцию изделия.

Условия гарантийного обслуживания

Претензии к качеству товара могут быть предъявлены в течение гарантийного срока.

Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно.

Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра.

Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются.

В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем.

Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными

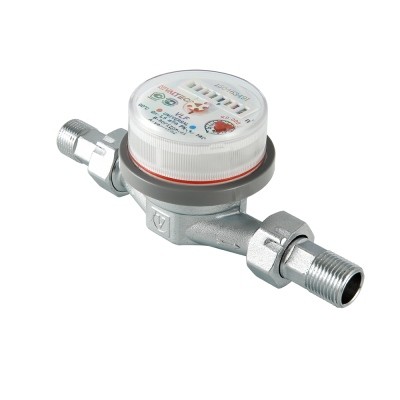

СЧЕТЧИК ХОЛОДНОЙ И ГОРЯЧЕЙ ВОДЫ КРЫЛЬЧАТЫЙ VLF торговой марки VALTEC

(VLF-15U) Водосчетчик универсальный – для измерения расхода холодной и горячей воды, главным образом – в квартирах. Условный диаметр модели – 1/2"; номинальный расход воды – 1,5 куб. м/ч. Длина прибора без сгонов – 110 мм. Резьба присоединительных патрубков – 3/4".

Для данной модели установлен увеличенный межповерочный интервал – 6 лет (на холодную и горячую воду).

1. Общая часть

1.1. Настоящий паспорт разработан в соответствии с требованиями ГОСТ 2.601 и предназначен для ознакомления пользователей с принципом работы, устройством, конструкцией, техническими характеристиками, условиями монтажа и эксплуатации счетчиков холодной и горячей воды крыльчатых VLF торговой марки VALTEC (далее – счетчиков).

1.2. Классификация счетчиков в соответствии с ГОСТ 12997 приведена в таблице:

2. Назначение и область применения

2.1. Счетчики предназначены для измерения расхода холодной питьевой воды по ГОСТ Р 51232-98 и горячей сетевой воды по СанПиН 2.1.4.2496-09, протекающей по трубопроводам при давлении до 1,6 МПа и диапазоне температур от +5˚С до +90˚С.

2.2. Основное предназначение – коммерческий учет воды.

2.3. При использовании счетчиков с импульсным выходом, они могут использоваться в составе общедомовых автоматизированных систем учета расхода ресурсов, а также узлов учета потребления тепловой энергии.

2.4. Счетчики имеют защиту от воздействия внешних магнитных полей, соответствующую требованиям МИ 2985- 2006 ГСИ.

2.5. Модификации с импульсным выходом дают возможность дистанционного считывания показаний.

2.6. Счетчики изготовлены по техническим условиям ТУ 4213-003-82214908-2014.

2.7. Счетчики включены в Государственный реестр средств измерений за № 58362-14 и допущены к применению на территории России.

3. Номенклатурный ряд и обозначения

3.1. Счетчики выпускаются с диаметрами условного прохода 15 мм (1/2") и 20 мм (3/4") при номинальном расходе 1,5 м3/ч и 2,5 м3/ч.

3.2. Счетчики производятся как с импульсным выходом, так и без него.

3.3. Пример обозначения счетчика при заказе:

Где:

1 – условное обозначение счетчика;

2 – обозначение применения счетчика;

U – для холодной и горячей воды;

3 – I — наличие импульсного выхода;

4 – L — счетчик без комплектации полусгонами;

5 – диаметр условного прохода в мм;

6 – присоединительная наружная резьба корпуса в дюймах;

7 – номинальный расход в м3/ч;

8 – монтажная длина в мм;

9 – номер технических условий.

5. Устройство и принцип работы

5.1. Изделие представляет собой одноструйный, сухоходный, крыльчатый счетчик. В проточной части счетчика расположена крыльчатка 2, которая вращается под действием потока воды. Счетный механизм счетчика имеет механизм часового типа 10, вращающийся под действием синхронной магнитной муфты 3, помещенной в анодированный стальной экран 6, исключающий влияние на показания прибора внешних магнитных полей.

Принцип действия счетчика основан на измерении числа оборотов крыльчатки, вращающейся за счет кинетической энергии жидкости. Поток воды направляется через струевыпрямитель входного патрубка корпуса счетчика в измерительную полость, где под его действием вращается крыльчатка 2 с прикрепленным к ней магнитом 3. Число оборотов крыльчатки пропорционально количеству протекающей через счетчик воды. Магнит 3, установленный в ступице крыльчатки 2, передает вращение н а ведомый магнит синхронной муфты, н находящейся в с четном устройстве 10.

Счетный механизм изолирован от измеряемой среды специальной крышкой 9 с уплотнительным кольцом 12.

Корпус счетчика соединяется со счетным устройством пластмассовым термоусадочным кольцом 11. Это кольцо одновременно является пломбировочным элементом, ограничивающим несанкционированный доступ к механизму счетчика.

Счетный механизм приводит число оборотов крыльчатки к значению объема, протекающей воды в м3. Счетный механизм имеет восемь роликов и один стрелочный указатель для определения объема воды в м3.

В счетном механизме имеется контрольная звездочка, обеспечивающая повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигналов, а также позволяющая осуществлять дистанционную регистрацию объема воды, прошедшего через счетчик.

Настройка счетчика производится с помощью настроечного диска 5, который имеет со стороны измерительной камеры две неподвижных лопасти, изменяющих скорость потока в камере. Настроечный диск через распределительную пластину 8 крепится к корпусу с помощью фасонной гайки 7. Герметичность соединения обеспечивается уплотнительным кольцом 4.

Крепление счетчика к трубопроводу осуществляется с помощью двух полусгонов 13, снабженных паронитовыми прокладками. Полусгоны имеют ушки для пломбировки.

В комплект поставки счетчика кроме двух полусгонов входит обратный клапан, который прилагается отдельно и, при желании потребителя, может быть им самостоятельно установлен в полусгон.

Детали счетчика выполнены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур и допущенных к применению Минздравом России.

5.2. Производитель оставляет за собой право внесения изменений в конструкцию, улучшающие качество изделия при сохранении основных технических характеристик.

6. Визуальное считывание показаний

6.1. Показания прибора считываются в прямоугольных окошках табло (см. рис.2): Рисунок 2. Табло счётчика.

6.2. Один полный оборот красной стрелки табло соответствует расходу 1 литр.

6.3. Данные об объеме воды на табло отображаются накопительно. Это значит, что для получения значения объема воды, прошедшего через счетчик за определенный промежуток времени, нужно от показаний прибора в конце периода отнять показания в начале периода.

Например: предыдущие показания прибора 2387,744, текущие показания прибора 2401,812. Расход за период со времени снятия предыдущих показаний до текущего момента: 2401,812-2387,744= 14,068 м3.

7. Дистанционное считывание (для счетчиков с импульсным выходом)

7.1. Импульсный выход основан на воздействии магнитного поля постоянного магнита на геркон, при котором происходит чередующееся замыкание и размыкание контактов геркона. Геркон формирует пассивный выходной сигнал («сухой контакт»), который может считываться любым счетчиком импульсом, вычислителем и регистратором.

7.2. Импульсный выход решен по 4 -х проводной схеме, что позволяет подключать счетчик как к обычным релейным считывающим устройствам, так и к устройствам, поддерживающих стандарт NAMUR (DIN EN 50227, DIN 192234). Стандарт NAMUR предусматривает возможностью контроля считывающим устройством обрыва провода и короткого замыкания.

Для этого в цепь геркона включены два дополнительных сопротивления.

Схема импульсного выхода:

7.3. Для присоединения импульсного выхода по стандарту NAMUR провода 1 (белый) и 2 (серый) соединяются между собой (шунтируются). Сигнал передается по проводам 3 (синий) и 4 (красный).

7.4. Для присоединения по релейной схеме провода 2 (серый) и 3 (синий) не используются. Сигнал передается по проводам 1 (белый) и 4 (красный).

7.5. Датчик выдает один полный импульс при прохождении 10 л жидкости.

8. Монтаж и подготовка счетчика к работе

8.1. Перед монтажом счетчика следует удалить пластиковые предохранительные колпачки с патрубков счетчика.

8.2. Перед установкой счетчика следует проверить целостность термоусадочного кольца и наличие в паспорте клейма о первичной поверке. При этом заводской номер, указанный в паспорте, должен совпадать с номером, нанесенным на циферблат.

8.3. Трубопровод на участке монтажа счетчика должен иметь прямые участки не менее 3 Dу до счетчика и 1 Dу после счетчика. (Dу – диаметр условного прохода счетчика).

8.4. Трубопроводы до и после счетчика должны крепиться неподвижными опорами, чтобы предотвратить передачу на корпус счетчика усилий от температурной деформации трубопроводов и неточности монтажа.

8.5. При установке счетчика следует обращать внимание на то, чтобы направление потока соответствовало стрелке на корпусе счетчика.

8.6. Присоединение счетчика к трубопроводу должно быть плотным, без перекосов, с тем, чтобы не было протечек при давлении до 1,6 МПа (16 кгс/см2).

8.7. Присоединение счетчика к трубопроводу с диаметром, большим или меньшим диаметра условного прохода счетчика, производится с помощью переходников, устанавливаемых вне зоны прямых участков.

8.8. Перед счетчиком должен быть установлен фильтр механической очистки с размером ячейки фильтроэлемента не более 500 мкм.

8.9. Не допускается установка счетчика на близком расстоянии от устройств, создающих вокруг себя сильное магнитное поле (например, силовых трансформаторов).

8.10. Счетчик допускается устанавливать на горизонтальных и вертикальных трубопроводах. Установка счетчика на горизонтальном трубопроводе счетным механизмом вниз не допускается.

8.11. Если трубопровод, в котором установлен счетчик, является частью заземления, место установки счетчика должно быть электрически шунтировано. Несоблюдение этого правила может привести к дополнительной коррозии данного участка трубопровода.

8.12. Использование прокладок, заужающих проходное сечение полусгонов, а также попадание нерастворимых частиц на сетку струевыпрямителя могут привести к существенным искажениям показаний счетчика.

8.13. При установке в присоединительный полусгон встроенного обратного клапана следует придерживаться следующих правил:

- обратный клапан устанавливается в полусгон на выходе из счетчика;

- обратный клапан должен устанавливаться так, чтобы он открывался по ходу движения жидкости;

- встроенный обратный клапан не влияет на точность показаний счетчика, но повышает общее гидравлическое сопротивление водомерного узла .

- при установке обратного клапана в счетчике на холодной воде, следует предусмотреть конструктивные мероприятия, предохраняющие элементы системы от повышения давления в трубопроводах после клапана от теплового расширения жидкости.

9. Указания по эксплуатации и техническому обслуживанию

9.1. Счетчик должен использоваться в пределах паспортных расходов.

9.2. Счетчик должен быть защищен от гидравлических ударов и вибраций.

9.3. Для определения объема жидкости, прошедшего через счетчик с момента предыдущего снятия показаний, необходимо из текущего показания вычесть предыдущее показание счетчика.

9.4. В процессе эксплуатации не допускается превышение максимальной температуры воды.

9.5. При заметном снижении расхода воды при постоянном давлении в трубопроводе необходимо прочистить входной фильтр от засорения. Ориентировочная периодичность очистки фильтра - не менее 1-го раза в 6 месяцев.

9.6. Наружные поверхности счетчика должны содержаться в чистоте. Загрязненное стекло протирают влажной, а затем сухой полотняной салфеткой.

9.7. При появлении течи в элементах счетчика или остановке счетчика, его необходимо демонтировать и отправить в ремонт.

9.8. Ремонт счетчика производится предприятием-изготовителем или специализированным ремонтным предприятием.

9.9. О всех ремонтах должны быть сделаны отметки в паспорте счетчика с указанием даты, причины выхода счетчика из строя и характера произведенного ремонта.

9.10. После ремонта счетчик подвергается поверке.

Поверка счетчика

Первичная поверка осуществляется метрологической службой, сертифицированной Федеральным Агентством по техническому регулированию и метрологии (РОССТАНДАРТ).

Поверка счетчиков проводится в соответствии с МП 2550-0241-2014 «Счетчики холодной и горячей воды крыльчатые VLF. Методика поверки» или МИ 1592-2015.

Межповерочный интервал для счетчиков, устанавливаемых на горячую воду – 6 лет, для счетчиков, устанавливаемых на холодную воду – 6 лет.

В соответствии с положениями ПР50.2.007-2001, оттиск поверительного клейма первичной поверки наносится в настоящем паспорте при успешном прохождении поверительных испытаний.

Номер счетчика, нанесенный на табло счетного механизма счетчика должен соответствовать номеру, указанному в паспорте.

Счетчики, не прошедшие поверительных испытаний возвращаются на завод-изготовитель для настройки или выбраковки.

Сведения о результатах первичной поверки заносятся в паспорт

Гарантийные обязательства:

Изготовитель гарантирует соответствие счетчиков VLF требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.

Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

Гарантия не распространяется на дефекты, возникшие в случаях:

- нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия;

- ненадлежащей транспортировки и погрузо-разгрузочных работ;

- наличия следов воздействия веществ, агрессивных к материалам изделия;

- наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами;

- повреждений, вызванных неправильными действиями потребителя;

- наличия следов постороннего вмешательства в конструкцию изделия.

Условия гарантийного обслуживания

Претензии к качеству товара могут быть предъявлены в течение гарантийного срока.

Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно.

Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра.

Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются.

В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем.

Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными

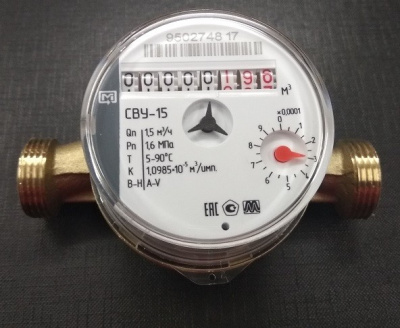

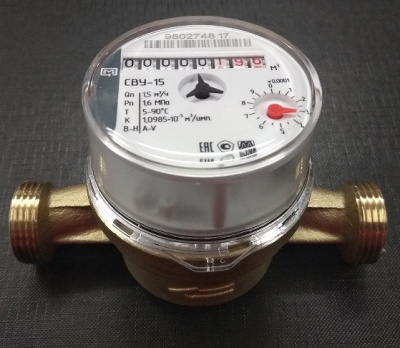

Счетчики воды для бытовых нужд с антимагнитной защитой Счетчик Метер СВУ-15 (НЕВОД)
Счетчик воды крыльчатый СВУ-15 Метер Невод (одноструйный сухоход) предназначен для измерения объема воды, протекающей по трубопроводу, при рабочем давлении в сети водоснабжения не более 1,6 МПа (16 кгс / см²) .
Счетчики могут быть дополнительно оснащены датчиком для дистанционной передачи низкочастотных импульсов. Когда счетчики оснащены импульсными датчиками, буква «И» появляется в обозначении счетчика. Коэффициент переноса составляет 0,01 м3 / имп (10 л / имп).

Серия NEVOD разработана специально для систем сбора данных на основе устройства с основным счетным механизмом.
Устройства изготавливаются на самой современной автоматизированной установке с самым высоким уровнем точности в производстве.

Универсальные измерители предназначены для измерения объема холодной и горячей воды обладают следующими преимуществами:
- Высочайшее качество и точность изготовления;
- Самый компактный дизайн в классе;
- Магнитная защита от внешнего магнитного поля;
- Максимальный интервал опроса;
- Широкий спектр конструкций, основанных на базовой модели;
- Конструктивные особенности корпуса водомера исключают возможность утечки;

-Надежное соединение без кольца и необходимость герметизации, с высокой    степенью защиты от вмешательств;
- Стальное стопорное кольцо;
- Мембрана повышенной жесткости с высокими теплоизоляционными свойствами;
- Внешний вид с учетом современных требований;
- Монтажный комплект с обратным клапаном (опционально)
- Набор соединительных фитингов латуни, резьба на конической резьбе с упором. Гайка имеет «уши» для опломбировки (поставляется опционально)

- Кратковременное выдерживает температуру до 100 ° C.

Метрологический класс
вертикальный класс установки A
горизонтальная установка класса B
Максимальное рабочее давление воды
Не более 1,6 МПа

Технические характеристики:

Диаметр условного прохода, мм: 15
Номинальное давление, МПа (бар): 1.0 (10)
Температура воды, ^оС: 5...90
Максимальный расход, м³/час: 3.0
Габаритные размеры, мм, не более:
- длина: 110
- длина с монтажными штуцерами: 190
- ширина: 80
- высота: 85

Описание:

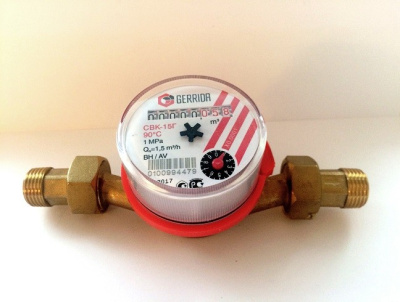

Счётчик воды крыльчатый СВК-15Г предназначен для измерения объёма воды в системах водоснабжения в соответствии с ГОСТ Р 50601-93.

Счётчики СВК-15Г являются универсальными и могут быть использованы для измерения объема как горячей, так и холодной воды.

Счётчик применяется для учета, в том числе коммерческого, потребления воды в промышленной и коммунально-бытовой сферах, а также контроля технологических процессов.

Счётчик отвечает техническим условиям ТУ 4213-001-26384587-2014.

Счётчик имеет защиту от действия постоянного магнитного поля, создаваемого постоянным магнитом с магнитной индукцией на поверхности от 50 до 100 мТл, общей площадью до 60 см².

Оси крыльчатки расположены на каменных опорах – это уменьшает трение при вращении крыльчатки, улучшает чувствительность, обеспечивает лучшую точность и стабильность характеристик.

Детали, соприкасающиеся с проточной водой, изготовлены из пластмассы, не снижают качества воды и устойчивы к её воздействию.

Счётные механизмы могут вращаться относительно проливной части, что позволяет устанавливать счётчики как на вертикальные, так и на горизонтальные трубопроводы.

Интервал между поверками при работе на горячей и на холодной воде — 6 лет.

Гарантийный срок хранения счётчика - 18 месяцев со дня изготовления предприятием-изготовителем. Гарантийный срок эксплуатации счётчика - 6 лет со дня введения его в эксплуатацию.

Счётчик может поставляться с обратным клапаном и монтажным комплектом (уточняйте при заказе).

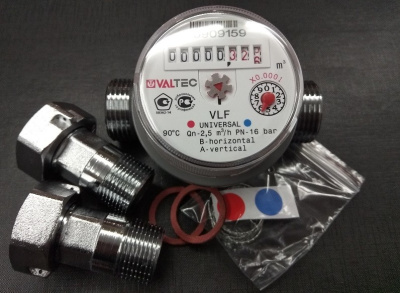

СЧЕТЧИК ХОЛОДНОЙ И ГОРЯЧЕЙ ВОДЫ КРЫЛЬЧАТЫЙ VLF торговой марки VALTEC

(VLF-15U) Водосчетчик универсальный – для измерения расхода холодной и горячей воды, главным образом – в квартирах. Условный диаметр модели – 1/2"; номинальный расход воды – 1,5 куб. м/ч. Длина прибора без сгонов – 110 мм. Резьба присоединительных патрубков – 3/4".

Для данной модели установлен увеличенный межповерочный интервал – 6 лет (на холодную и горячую воду).

1. Общая часть

1.1. Настоящий паспорт разработан в соответствии с требованиями ГОСТ 2.601 и предназначен для ознакомления пользователей с принципом работы, устройством, конструкцией, техническими характеристиками, условиями монтажа и эксплуатации счетчиков холодной и горячей воды крыльчатых VLF торговой марки VALTEC (далее – счетчиков).

1.2. Классификация счетчиков в соответствии с ГОСТ 12997 приведена в таблице:

2. Назначение и область применения

2.1. Счетчики предназначены для измерения расхода холодной питьевой воды по ГОСТ Р 51232-98 и горячей сетевой воды по СанПиН 2.1.4.2496-09, протекающей по трубопроводам при давлении до 1,6 МПа и диапазоне температур от +5˚С до +90˚С.

2.2. Основное предназначение – коммерческий учет воды.

2.3. При использовании счетчиков с импульсным выходом, они могут использоваться в составе общедомовых автоматизированных систем учета расхода ресурсов, а также узлов учета потребления тепловой энергии.

2.4. Счетчики имеют защиту от воздействия внешних магнитных полей, соответствующую требованиям МИ 2985- 2006 ГСИ.

2.5. Модификации с импульсным выходом дают возможность дистанционного считывания показаний.

2.6. Счетчики изготовлены по техническим условиям ТУ 4213-003-82214908-2014.

2.7. Счетчики включены в Государственный реестр средств измерений за № 58362-14 и допущены к применению на территории России.

3. Номенклатурный ряд и обозначения

3.1. Счетчики выпускаются с диаметрами условного прохода 15 мм (1/2") и 20 мм (3/4") при номинальном расходе 1,5 м3/ч и 2,5 м3/ч.

3.2. Счетчики производятся как с импульсным выходом, так и без него.

3.3. Пример обозначения счетчика при заказе:

Где:

1 – условное обозначение счетчика;

2 – обозначение применения счетчика;

U – для холодной и горячей воды;

3 – I — наличие импульсного выхода;

4 – L — счетчик без комплектации полусгонами;

5 – диаметр условного прохода в мм;

6 – присоединительная наружная резьба корпуса в дюймах;

7 – номинальный расход в м3/ч;

8 – монтажная длина в мм;

9 – номер технических условий.

5. Устройство и принцип работы

5.1. Изделие представляет собой одноструйный, сухоходный, крыльчатый счетчик. В проточной части счетчика расположена крыльчатка 2, которая вращается под действием потока воды. Счетный механизм счетчика имеет механизм часового типа 10, вращающийся под действием синхронной магнитной муфты 3, помещенной в анодированный стальной экран 6, исключающий влияние на показания прибора внешних магнитных полей.

Принцип действия счетчика основан на измерении числа оборотов крыльчатки, вращающейся за счет кинетической энергии жидкости. Поток воды направляется через струевыпрямитель входного патрубка корпуса счетчика в измерительную полость, где под его действием вращается крыльчатка 2 с прикрепленным к ней магнитом 3. Число оборотов крыльчатки пропорционально количеству протекающей через счетчик воды. Магнит 3, установленный в ступице крыльчатки 2, передает вращение на ведомый магнит синхронной муфты, находящейся в с четном устройстве 10.

Счетный механизм изолирован от измеряемой среды специальной крышкой 9 с уплотнительным кольцом 12.

Корпус счетчика соединяется со счетным устройством пластмассовым термоусадочным кольцом 11. Это кольцо одновременно является пломбировочным элементом, ограничивающим несанкционированный доступ к механизму счетчика.

Счетный механизм приводит число оборотов крыльчатки к значению объема, протекающей воды в м3. Счетный механизм имеет восемь роликов и один стрелочный указатель для определения объема воды в м3.

В счетном механизме имеется контрольная звездочка, обеспечивающая повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигналов, а также позволяющая осуществлять дистанционную регистрацию объема воды, прошедшего через счетчик.

Настройка счетчика производится с помощью настроечного диска 5, который имеет со стороны измерительной камеры две неподвижных лопасти, изменяющих скорость потока в камере. Настроечный диск через распределительную пластину 8 крепится к корпусу с помощью фасонной гайки 7. Герметичность соединения обеспечивается уплотнительным кольцом 4.

Крепление счетчика к трубопроводу осуществляется с помощью двух полусгонов 13, снабженных паронитовыми прокладками. Полусгоны имеют ушки для пломбировки.

В комплект поставки счетчика кроме двух полусгонов входит обратный клапан, который прилагается отдельно и, при желании потребителя, может быть им самостоятельно установлен в полусгон.

Детали счетчика выполнены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур и допущенных к применению Минздравом России.

5.2. Производитель оставляет за собой право внесения изменений в конструкцию, улучшающие качество изделия при сохранении основных технических характеристик.

6. Визуальное считывание показаний

6.1. Показания прибора считываются в прямоугольных окошках табло (см. рис.2): Рисунок 2. Табло счётчика.

6.2. Один полный оборот красной стрелки табло соответствует расходу 1 литр.

6.3. Данные об объеме воды на табло отображаются накопительно. Это значит, что для получения значения объема воды, прошедшего через счетчик за определенный промежуток времени, нужно от показаний прибора в конце периода отнять показания в начале периода.

Например: предыдущие показания прибора 2387,744, текущие показания прибора 2401,812. Расход за период со времени снятия предыдущих показаний до текущего момента: 2401,812-2387,744= 14,068 м3.

7. Дистанционное считывание (для счетчиков с импульсным выходом)

7.1. Импульсный выход основан на воздействии магнитного поля постоянного магнита на геркон, при котором происходит чередующееся замыкание и размыкание контактов геркона. Геркон формирует пассивный выходной сигнал («сухой контакт»), который может считываться любым счетчиком импульсом, вычислителем и регистратором.

7.2. Импульсный выход решен по 4 -х проводной схеме, что позволяет подключать счетчик как к обычным релейным считывающим устройствам, так и к устройствам, поддерживающих стандарт NAMUR (DIN EN 50227, DIN 192234). Стандарт NAMUR предусматривает возможностью контроля считывающим устройством обрыва провода и короткого замыкания.

Для этого в цепь геркона включены два дополнительных сопротивления.

Схема импульсного выхода:

7.3. Для присоединения импульсного выхода по стандарту NAMUR провода 1 (белый) и 2 (серый) соединяются между собой (шунтируются). Сигнал передается по проводам 3 (синий) и 4 (красный).

7.4. Для присоединения по релейной схеме провода 2 (серый) и 3 (синий) не используются. Сигнал передается по проводам 1 (белый) и 4 (красный).

7.5. Датчик выдает один полный импульс при прохождении 10 л жидкости.

8. Монтаж и подготовка счетчика к работе

8.1. Перед монтажом счетчика следует удалить пластиковые предохранительные колпачки с патрубков счетчика.

8.2. Перед установкой счетчика следует проверить целостность термоусадочного кольца и наличие в паспорте клейма о первичной поверке. При этом заводской номер, указанный в паспорте, должен совпадать с номером, нанесенным на циферблат.

8.3. Трубопровод на участке монтажа счетчика должен иметь прямые участки не менее 3 Dу до счетчика и 1 Dу после счетчика. (Dу – диаметр условного прохода счетчика).

8.4. Трубопроводы до и после счетчика должны крепиться неподвижными опорами, чтобы предотвратить передачу на корпус счетчика усилий от температурной деформации трубопроводов и неточности монтажа.

8.5. При установке счетчика следует обращать внимание на то, чтобы направление потока соответствовало стрелке на корпусе счетчика.

8.6. Присоединение счетчика к трубопроводу должно быть плотным, без перекосов, с тем, чтобы не было протечек при давлении до 1,6 МПа (16 кгс/см2).

8.7. Присоединение счетчика к трубопроводу с диаметром, большим или меньшим диаметра условного прохода счетчика, производится с помощью переходников, устанавливаемых вне зоны прямых участков.

8.8. Перед счетчиком должен быть установлен фильтр механической очистки с размером ячейки фильтроэлемента не более 500 мкм.

8.9. Не допускается установка счетчика на близком расстоянии от устройств, создающих вокруг себя сильное магнитное поле (например, силовых трансформаторов).

8.10. Счетчик допускается устанавливать на горизонтальных и вертикальных трубопроводах. Установка счетчика на горизонтальном трубопроводе счетным механизмом вниз не допускается.

8.11. Если трубопровод, в котором установлен счетчик, является частью заземления, место установки счетчика должно быть электрически шунтировано. Несоблюдение этого правила может привести к дополнительной коррозии данного участка трубопровода.

8.12. Использование прокладок, заужающих проходное сечение полусгонов, а также попадание нерастворимых частиц на сетку струевыпрямителя могут привести к существенным искажениям показаний счетчика.

8.13. При установке в присоединительный полусгон встроенного обратного клапана следует придерживаться следующих правил:

- обратный клапан устанавливается в полусгон на выходе из счетчика;

- обратный клапан должен устанавливаться так, чтобы он открывался по ходу движения жидкости;

- встроенный обратный клапан не влияет на точность показаний счетчика, но повышает общее гидравлическое сопротивление водомерного узла .

- при установке обратного клапана в счетчике на холодной воде, следует предусмотреть конструктивные мероприятия, предохраняющие элементы системы от повышения давления в трубопроводах после клапана от теплового расширения жидкости.

9. Указания по эксплуатации и техническому обслуживанию

9.1. Счетчик должен использоваться в пределах паспортных расходов.

9.2. Счетчик должен быть защищен от гидравлических ударов и вибраций.

9.3. Для определения объема жидкости, прошедшего через счетчик с момента предыдущего снятия показаний, необходимо из текущего показания вычесть предыдущее показание счетчика.

9.4. В процессе эксплуатации не допускается превышение максимальной температуры воды.

9.5. При заметном снижении расхода воды при постоянном давлении в трубопроводе необходимо прочистить входной фильтр от засорения. Ориентировочная периодичность очистки фильтра - не менее 1-го раза в 6 месяцев.

9.6. Наружные поверхности счетчика должны содержаться в чистоте. Загрязненное стекло протирают влажной, а затем сухой полотняной салфеткой.

9.7. При появлении течи в элементах счетчика или остановке счетчика, его необходимо демонтировать и отправить в ремонт.

9.8. Ремонт счетчика производится предприятием-изготовителем или специализированным ремонтным предприятием.

9.9. О всех ремонтах должны быть сделаны отметки в паспорте счетчика с указанием даты, причины выхода счетчика из строя и характера произведенного ремонта.

9.10. После ремонта счетчик подвергается поверке.

Поверка счетчика

Первичная поверка осуществляется метрологической службой, сертифицированной Федеральным Агентством по техническому регулированию и метрологии (РОССТАНДАРТ).

Поверка счетчиков проводится в соответствии с МП 2550-0241-2014 «Счетчики холодной и горячей воды крыльчатые VLF. Методика поверки» или МИ 1592-2015.

Межповерочный интервал для счетчиков, устанавливаемых на горячую воду – 6 лет, для счетчиков, устанавливаемых на холодную воду – 6 лет.

В соответствии с положениями ПР50.2.007-2001, оттиск поверительного клейма первичной поверки наносится в настоящем паспорте при успешном прохождении поверительных испытаний.

Номер счетчика, нанесенный на табло счетного механизма счетчика должен соответствовать номеру, указанному в паспорте.

Счетчики, не прошедшие поверительных испытаний возвращаются на завод-изготовитель для настройки или выбраковки.

Сведения о результатах первичной поверки заносятся в паспорт

Гарантийные обязательства:

Изготовитель гарантирует соответствие счетчиков VLF требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.

Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

Гарантия не распространяется на дефекты, возникшие в случаях:

- нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия;

- ненадлежащей транспортировки и погрузо-разгрузочных работ;

- наличия следов воздействия веществ, агрессивных к материалам изделия;

- наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами;

- повреждений, вызванных неправильными действиями потребителя;

- наличия следов постороннего вмешательства в конструкцию изделия.

Условия гарантийного обслуживания

Претензии к качеству товара могут быть предъявлены в течение гарантийного срока.

Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно.

Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра.

Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются.

В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем.

Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными

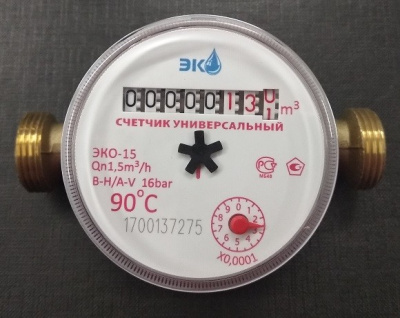

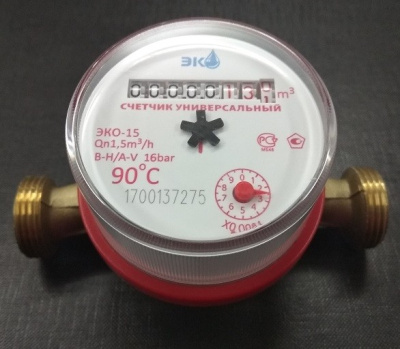

Счетчики воды крыльчатые универсальные Экомера ЭКО-15, Экомера ЭКО-20, Экомера ЭКО-25, Экомера ЭКО-32, Экомера ЭКО-40, Экомера ЭКО-50

Назначение средства измерений

Счетчики воды крыльчатые  универсальные  Экомера  ЭКО-15,  Экомера  ЭКО-20,  Экомера ЭКО-25, Экомера ЭКО-32, Экомера ЭКО-40, Экомера ЭКО-50 (далее – счетчики) предназначены для измерений объема воды в трубопроводах систем водоснабжения и тепловых сетей систем теплоснабжения на промышленных предприятиях и в жилищно-коммунальном хозяйстве.

Описание средства измерений

Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.

Счётчики состоят из проточной части, в которой расположена крыльчатка, счетного механизма и индикаторного устройства. Вода подается во входной патрубок проточной части счетчика через сетчатый фильтр, поступает на крыльчатку и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты крыльчатки в значение на индикаторном устройстве, выраженное в единицах измерения объема.

Счетчики, предназначенные  для  измерения  объема  воды  с  температурой  в  диапазоне (5 – 90) ^оС имеют наклейку красного цвета или красное зажимное кольцо, счетчики, предназначенные для измерения объема воды с температурой в диапазоне (5 – 40) ^оС имеют наклейку синего цвета или синее зажимное кольцо.

Счетчики имеют диаметры условного прохода (ДУ) (15; 20; 25; 32; 40; 50) мм и метрологи- ческий класс А или В.

Счетчики могут иметь импульсный выход с ценой импульса 1,10,100,1000 дм³/имп. Счетчики соответствуют климатическому исполнению УХЛ 3 по ГОСТ 15150-69. Счетчики выпускаются под торговой маркой «Экомера ЭКО».

Метрологические и технические характеристики:

Знак утверждения типа

наносится на титульный лист паспорта типографским способом, а также на лицевую панель счетчика методом флексографии.

Поверка

осуществляется по документу ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методы и средства поверки».

Эталон, применяемый при поверке:

- установка поверочная УПСЖ 150/ВМ1. Диапазон расхода (0,01 – 150) м³/ч. Пределы основной допускаемой погрешности ± 0,25 %.

Сведения о методиках (методах) измерений:

Методика измерений приведена в ГОСТ Р 50601-93.

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия.

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.

ГОСТ 8.156-83 ГСИ. Счетчики холодной воды. Методы и средства поверки.

ТУ 4213-001-09949148-2012 Счетчики воды крыльчатые универсальные Экомера ЭКО. Технические условия.

При осуществлении торговли и товарообменных операций.
