Особенности монтажа: 1. Высота надставного элемента трапа регулируется от 45 до 120 мм (подрезается по высоте стяжки). При необходимости увеличить высоту применяют удлинитель HL620. 2. Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Отсутствие кольца даёт возможность воде, попавшей на гидроизоляцию, беспрепятственно уйти в канализацию через специальные каналы в надставном элементе и корпусе трапа. 3. Если в качестве гидроизоляции используется EPDM или ПВХ мембрана и т.п., то для герметичного соединения гидроизоляции с корпусом трапа необходимо использовать фланец из нержавеющей стали HL86.0, а если используется наплавляемая гидроизоляция (битумное полотно), то HL86.H, которые в комплект трапа не входят и заказываются отдельно. 4. Выпускной патрубок трапа HL616SW предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ на Чугун/Сталь. 5. При необходимости создания двух и более слоев пароизоляции/гидроизоляции, отвода воды с нескольких уровней, необходимо использовать дополнительные элементы: HL618(Н), HL620, HL190 и HL86.0 (геотекстиль, EPDM/ПВХ мембраны) или HL86.H (битумное полотно). Это позволит решить проблему отвода воды с покрытия любой конструкции вне зависимости от его состава. 6. При необходимости обогрева корпуса трапа используется комплект для электрообогрева HL609.

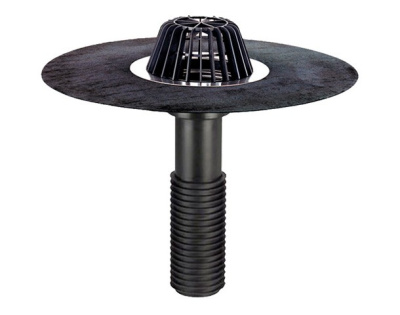

кровельная воронка с электроподогревом, с листвоуловителем, с теплоизоляцией, с гидроизоляционным полимербитумным полотном , с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160

Пропускная способность 6.00 л/с

кровельная воронка с трапом, с теплоизоляцией, с гидроизоляционным полимербитумным полотном , с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160

Сухой гидрозатвор,вертикальный выпуск 50 мм,переходник из пластмассы 90 градусов,горизонтальный,допустимая нагрузка 300кг,решетки различного дизайна.

HL 710 DN 110 Канализационный затвор с заслонкой из нержавеющ стали, с монтажным лючком

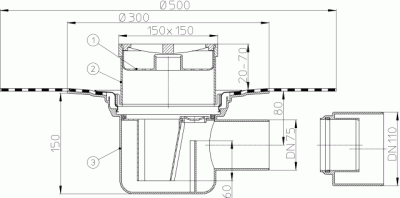

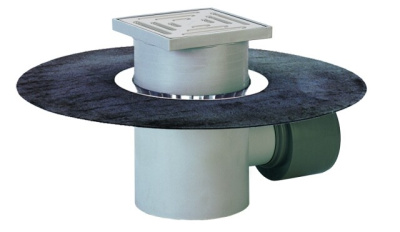

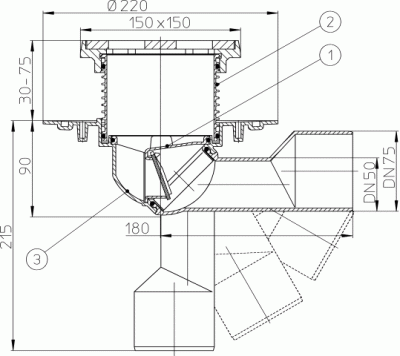

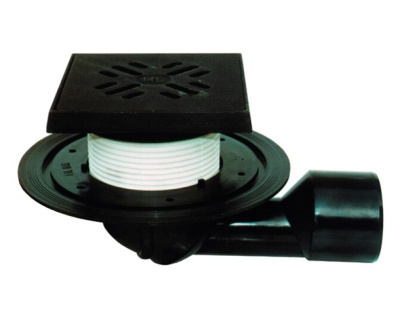

Трап с решёткой 147*147 мм в подрамнике 150*150 мм, с гидроизоляционным полимербитумным полотном, с сеткой для улавливания мусора, высотой гидрозатвора 60мм и горизонтальным выпуском

Особенности монтажа:

1. Высота надставного элемента трапа регулируется от 70 до 20 мм (подрезается в зависимости от расстояния от чистовой поверхности
до гидроизоляции). При необходимости увеличить высоту применяются удлинители HL350.

2. Слой гидроизоляции – наплавляемый материал на битумной основе сваривается пламенем пропановой горелки или горячим воздухом с гидроизоляционным «фартуком» трапа с перехлёстом 100-150 мм.

3. Выпускной патрубок трапа HL72.1H предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ на Чугун/Сталь.

4. До завершения монтажных работ, для исключения попадания посторонних предметов в систему канализации, в корпус трапа устанавливается монтажная заглушка (идёт в комплекте). При установке надставного элемента,  который подрезается в зависимости от необходимой высоты, она удаляется.

5. Встроенное запахозапирающее устройство, в котором есть заглушка для возможности прочистки отводящей магистрали, может сниматься, что позволяет очищать внутренности трапа от загрязнений.

6. Если нагрузка на трап превышает 300 кг, в качестве надставного элемента используется HL66, выдерживающий нагрузку до 1,5 тонн.

7. Для соединения с напольными покрытиями из ПВХ-материалов (линолеум) может применяться надставной элемент HL66Р, имеющий плоские поверхности для приклеивания или приваривания покрытий из ПВХ.

Внимание!
Трап HL72.1H позволяет отводить в канализацию стоки с температурой до 100°С, при условии, что её воздействие имеет кратковременный характер (100-200 литров жидкости). Повышение температуры сливаемой жидкости до 100°С не влияет на пропускную способность трапа и его работоспособность, так как корпус трапа выполнен из полипропилена (рабочая температура которого не должна превышать 100°С). В этом случае снижается только максимально допустимая нагрузка на трап (так как корпус трапа исполняет роль несущего силового элемента), она не должна превышать 150 кг.

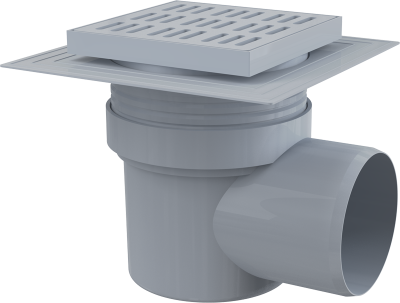

Трап 150х150/110 мм боковой сток, решетка из пластика, гидрозатвор мокрый APV10

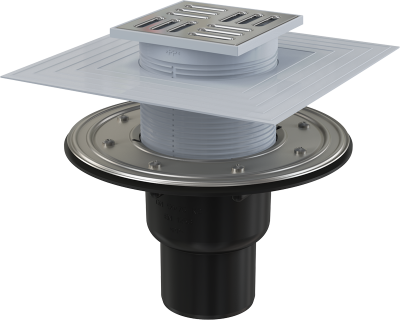

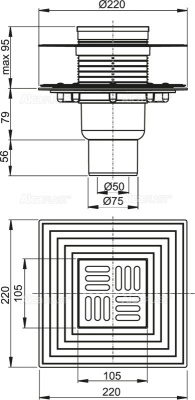

Трап 105х105/50/75 мм прямой сток, решетка из нержавеющей стали, гидрозатвор сухой и мокрый APV4344

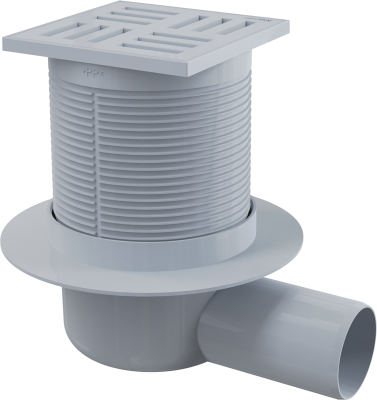

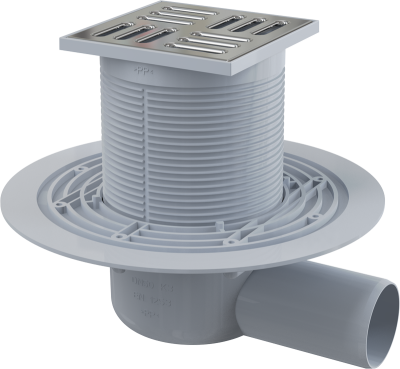

APV5111 Сливной трап 105×105/50 мм боковой сток, решетка серая, гидрозатвор мокрый

Область применения

Для безбарьерного доступа

Пропускная способность DN75; 3.70 л/с

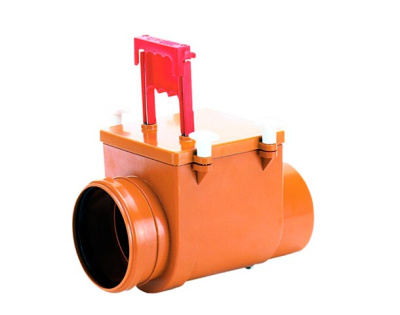

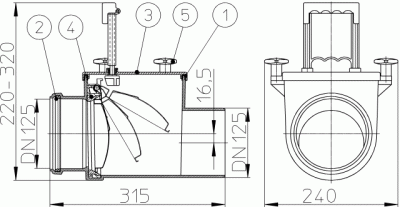

HL 712.1 DN 125 Канализационный затвор с возможностью ручной фиксации заслонки в закрытом положении

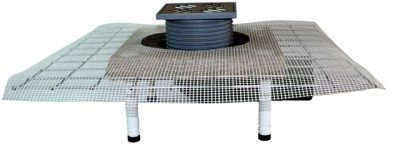

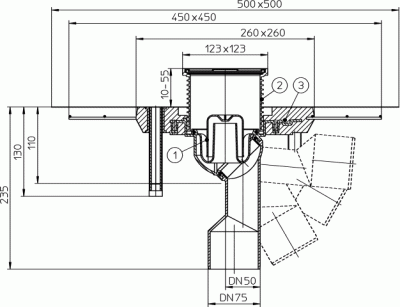

трап с решеткой из нержавеющей стали в подрамнике 123х123 мм, с гидрозатвором 50 мм, с консолью из полимербетона с регулировочными винтами и арматурной сеткой из конструкционной стали, с сеткой из пластика для наклеивания керамических покрытий на тонкий слой мастики, с поворотным шарниром, с поворотом выпусконого патрубка от 0 до 90 градусов DN 50/75. Максимальная нагрузка до 300 кг

кровельная воронка с листвоуловителем, с электрообогревом,с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с возможностью изменения высоты монтажного короба от 100-160 мм, с вертикальным выпуском DN 110 или DN 75, DN 125

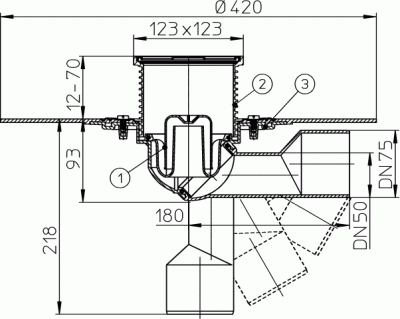

трап с решеткой из нержавеющей стали 115*115 мм в пластиковом подрамнике 123*123 мм, с полимербитумным полотном, высотой гидрозатвора 50 мм, Q=0,5 л/с, с поворотным шарниром с поворотом выпускного патрубка от 0 до 90 градусов, DN 50/75. Максимальная нагрузка до 300 кг

Надставной элемент HL65F DN 125 из ПП, для FPO -мембран (на основе ПП)

HL 73.2 DN110 Трап универсальный с сухим сифоном, нержавеющая сталь V2A, пропус способность 0,8 л/с

Трап ANI гор. вып. 50 нерж. реш. 10*10 ТА5102

1.1. Кровельная воронка HL62.1B для эксплуатируемой кровли, с диаметром выпускного патрубка: /7 – DN75, /1 – DN110, /2 – DN125, /5 – DN160, предназначена для отвода дождевой и талой воды с плоских кровель во внутренний водосток дождевой канализации.Продукция сертифицирована в соответствии с системой сертификации ГОСТ Р Госстандарт России.

2. Общие сведения
2.1. Кровельная воронка с вертикальным выпуском, с надставным элементом из ПП и решеткой из нержавеющей стали для предотвращения попадания в дождевую канализацию веток, листвы и других посторонних предметов, с зажимным профилированным фланцем из нержавеющей стали, с электрообогревом от сети 220В мощностью 10-30Вт. Саморегулирующийся кабель для электрообогрева проложен внутри корпуса воронки. Свободный конец электрокабеля выводится наружу и вниз.

3. Комплектность поставки

3.1. Надставной элемент из ПП с решеткой из нержавеющей стали 150х150 мм.

3.2. Дренажный фланец для надставного элемента.

3.3. Профилированный фланец из нержавеющей стали для механического крепления (зажима) гидроизоляции (пароизоляции).

3.4. Набор для крепежа профилированного фланца: барашковая гайка для ручной затяжки, шестигранная гайка и шайба из нержавеющей стали (по 6 шт.). Максимальный момент затяжки гаек указан в п. 5.2.

3.5. Корпус воронки из ПП с жестко закреплёнными стальными посадочными штифтами (6 шт.).

3.6. Плоский листвоуловитель HL170.

4. Устройство и технические характеристики (см. в PDF файле).

5. Монтаж

5.1. Корпус воронки жестко закрепить на несущей конструкции.
5.2. Слой гидроизоляции (пароизоляции) - зажать профилированным фланцем с помощью барашковой гайки для ручной затяжки или с помощью шестигранной резьбовой гайки (момент затяжки гаек - 13Нм).

5.3. Выпускной патрубок воронки HL62.1В предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ на чугун/сталь, например: DN75 – HL9/7, DN110 – HL9/1 и т.п.

5.4. До завершения монтажных работ, для исключения попадания посторонних предметов в ливнесток, в корпус воронки установить плоский листвоуловитель HL170. При установке надставного элемента он удаляется, в корпус воронки устанавливается дренажный фланец, затем монтируется надставной элемент, который можно подрезать в зависимости от необходимой высоты, или нарастить с помощью удлинителя HL350.
5.5. При необходимости создания двух и более слоев пароизоляции/гидроизоляции, отвода воды с нескольких уровней, при применении воронок на утепленных, инверсионных, эксплуатируемых, «зеленых» кровлях, необходимо использовать дополнительные элементы: HL65(H)(P)(F); HL350.0; HL350.1H; HL350; HL160; HL66 и т.д. Это позволит решить проблему отвода воды с кровли любой конструкции вне зависимости от состава кровельного «пирога».
5.6.  Из корпуса воронки выведен электрический кабель (3х0,75 мм2) длиной 0,8 м. Подключение кабеля воронки осуществляется к сети 220В через АЗС (автомат защиты сети) и УЗО (30 мА, 100 мс).

В качестве автоматизации управления подключения электрообогрева, а также в целях экономии электроэнергии, можно применять различные системы управления (например, термостат, который будет подавать питание (от сети 220В) на воронки в диапазоне температур от -8°С до +5°С).
При необходимости подключения большого количества воронок к сети 220В, желательно использовать метеостанцию. Теплоотдача кабеля электрообогрева (соответственно и энергопотребление) зависит от температуры окружающего воздуха.
Саморегулирующийся кабель электрообогрева проверен по VDE 0721, часть 1/3,78 и получен регистрационный номер VDE № 1008. Подключение может быть произведено только специалистами!
ВНИМАНИЕ: В ряде случаев для выполнения требований Федерального закона №123-ФЗ «Технический регламент о требованиях пожарной безопасности» при монтаже кровельной воронки HL62.1В необходимо применение противопожарной муфты HL850 (для HL62.1В/7) или HL870 (для HL62.1В/1). Подробнее требования по обязательному применению противопожарных муфт рассматриваются в разделе 8 «Противопожарная защита» СТО 77515335-001-2012 «Применение кровельных воронок фирмы «HL HUTTERER&LECHNER GmbH (Австрия) для внутреннего водостока”.

6. Условия эксплуатации

6.1. Не допускаются удары и другие действия, приводящие к механическим или термическим повреждениям корпуса кровельной воронки и электрического кабеля.

кровельная воронка с трапом, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с горизонтальным выпуском DN 75/110
