трап с решеткой из нержавеющей стали 115*115 мм в пластиковом подрамнике 123*123 мм, с полимербитумным полотном, высотой гидрозатвора 50 мм, Q=0,5 л/с, с поворотным шарниром с поворотом выпускного патрубка от 0 до 90 градусов, DN 50/75. Максимальная нагрузка до 300 кг

Нормы

1.1. Кровельная воронка HL69Н для неэксплуатируемой кровли, с диаметром выпускного патрубка: /7 – DN75, /1 – DN110, /2 – DN125, /5 – DN160 предназначена для отвода дождевой и талой воды с плоских кровель во внутренний водосток дождевой канализации. Продукция сертифицирована в соответствии с системой сертификации ГОСТ Р Госстандарт России.

2. Общие сведения

2.1. Кровельная воронка с вертикальным выпуском с листвоуловителем из ПП для предотвращения попадания в дождевую канализацию веток, листвы и других посторонних предметов, с «фартуком» из гидроизоляционного полимербитумного полотна.Предназначена для использования при наращивании кровельного пирога при ремонте кровли (вставляется в существующую воронку), а также для соединения с трубой из любого материала (пластик, сталь, чугун).
3. Комплектность поставки
3.1. Корпус воронки из ПП с «фартуком» из полимербитумного полотна Ø 500 мм, и удлиненным выпускным патрубком с гибкими уплотнительными кольцами на его внешней поверхности.
3.2. Плоский листвоуловитель HL170.
4. Устройство и технические характеристики (см. в PDF файле).

5. Монтаж

5.1. Корпус воронки жестко закрепить на несущей конструкции. Для этого отогнуть края гидроизоляционного «фартука», чтобы получить доступ к четырем крепежным отверстиям на корпусе воронки.

5.2. Слой гидроизоляции (пароизоляции) – наплавляемый материал на битумной основе сваривается пламенем пропановой горелки или горячим воздухом с гидроизоляционным «фартуком» воронки с перекрытием 100-150 мм. 5.3. Выпускной патрубок воронки HL69Н предназначен для соединения с любой канализационной раструбной трубой из ПВХ, ПП, и с трубами из стали и чугуна без каких-либо дополнительных элементов и тепловых компенсаторов (в них нет необходимости). Благодаря длинному вертикальному выпускному патрубку с большим количеством эластичных «юбок» по диаметру, воронка не имеет жесткого соединения с трубой и может двигаться в ней, сохраняя герметичность соединения.П р и м е ч а н и е - при соединении кровельной воронки с трубой необходимо использовать силиконовый герметик для канализационных труб.

HL 71.1/7 DN110/75 Трап для подвального помещения с доп входом DN 75 решетка из ПП

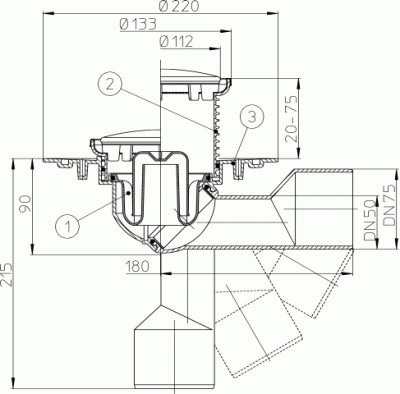

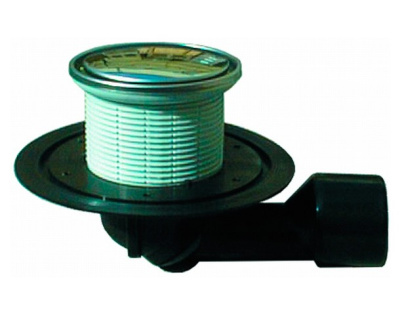

трап с круглой решеткой из нержавеющей стали в металлическом подрамнике диаметром 133 мм, высотой гидрозатвора 50 мм, Q=0,55 л/с, с горизонтальным выпуском DN 40/50

Пропускная способность 6.00 л/с

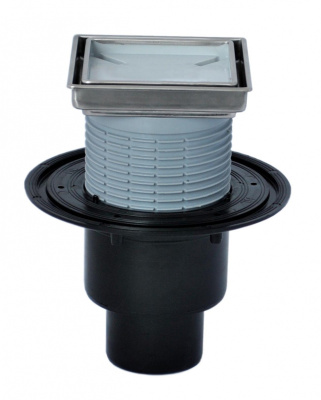

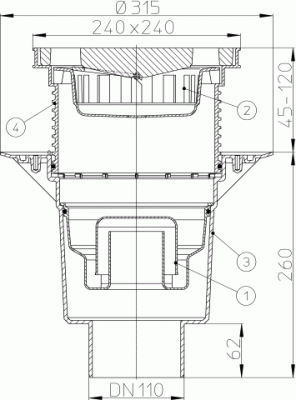

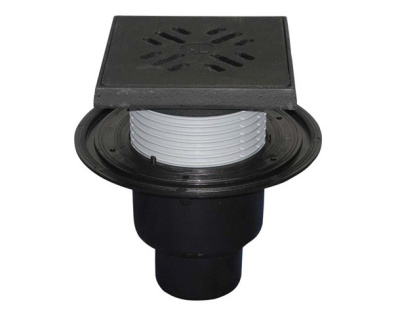

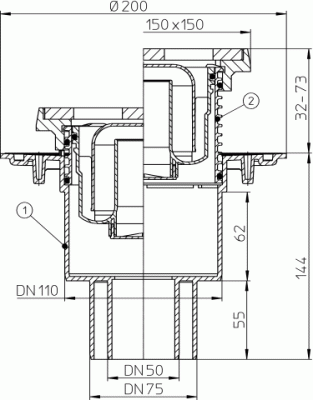

Особенности монтажа:

1. Высота надставного элемента трапа регулируется от 45 до 120 мм (подрезается по высоте стяжки).  При необходимости увеличить высоту применяют удлинитель HL620.

2. Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Отсутствие кольца даёт возможность воде, попавшей на гидроизоляцию, беспрепятственно уйти в канализацию через специальные каналы в надставном элементе и корпусе трапа.

3. Если в качестве гидроизоляции используется EPDM или ПВХ мембрана и т.п., то для герметичного соединения гидроизоляции с корпусом трапа необходимо использовать фланец из нержавеющей стали HL86.0, а если используется наплавляемая гидроизоляция (битумное полотно), то HL86.H, которые в комплект трапа не входят и заказываются отдельно.

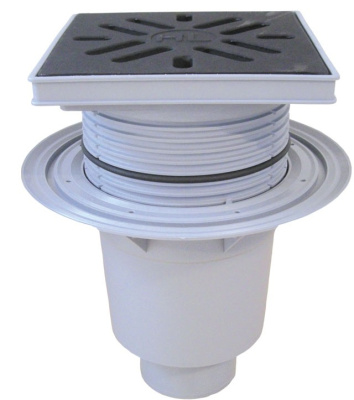

4. Выпускной патрубок трапа HL616W предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ на Чугун/Сталь.

5. При необходимости создания двух и более слоев пароизоляции/гидроизоляции, отвода воды с нескольких уровней, необходимо использовать дополнительные элементы: HL618(Н), HL620, HL190 и HL86.0 (геотекстиль, EPDM/ПВХ мембраны) или HL86.H (битумное полотно). Это позволит решить проблему отвода воды с покрытия любой конструкции вне зависимости от его состава.

6. При необходимости обогрева корпуса трапа используется комплект для электрообогрева HL609.

Пропускная способность 0,67 л/с

Область применения

Свойства

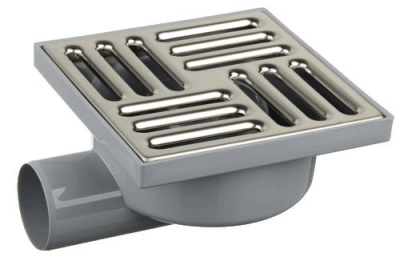

Трап ANI гор. вып. 50 нерж. реш. 15*15 ТА5112

Пропускная способность 6.00л/с

Трап 150х150/50 мм прямой сток, решетка из нержавеющей стали, гидрозатвор мокрый APV6411

1.1. Кровельная воронка HL63Р для облегченной неэксплуатируемой кровли, с диаметром выпускного патрубка: /7 – DN75, /1 – DN110, /2 – DN125 предназначена для отвода дождевой и талой воды с плоских кровель во внутренний водосток дождевой канализации.
Продукция сертифицирована в соответствии с системой сертификации ГОСТ Р Госстандарт России.

2. Общие сведения
2.1. Кровельная воронка с вертикальным выпуском, с монтажным коробом, с листвоуловителем из ПП для предотвращения попадания в дождевую канализацию веток, листвы и других посторонних предметов, с плоским фланцем из ПВХ для приклеивания или приваривания ПВХ мембраны.

3. Комплектность поставки

3.1. Листвоуловитель HL062.1E из ПП Ø 160 мм и высотой 100 мм.

3.2. Корпус воронки из ПП с монтажным коробом для фиксации теплоизоляции 100-160 мм, с плоским фланцем из ПВХ для приклеивания или приваривания ПВХ мембраны.

3.2. Плоский листвоуловитель HL170 из ПП.

4. Устройство и технические характеристики (см. в PDF файле).

5. Монтаж

5.3. Затем уложить утеплитель, который должен плотно примыкать с внешней стороны к нижней части монтажного короба.

5.4. При помощи стяжных винтов зажать утеплитель между верхней и нижней частями корпуса кровельной воронки. Винты затягивать до тех пор, пока верхняя плоскость монтажного короба не вдавится в утеплитель, создав с ним ровную поверхность.
5.5. Слой гидроизоляции (пароизоляции) – ПВХ мембрана – приклеивается или приваривается к  фланцу из ПВХ.

5.6. Выпускной патрубок воронки HL63Р предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ на чугун/сталь, например: DN75 – HL9/7, DN110 – HL9/1 и т.п.
5.7. До завершения монтажных работ, для исключения попадания посторонних предметов в ливнесток, в корпус воронки установить плоский листвоуловитель HL170. После окончания монтажных работ его следует удалить, и в корпус установить листвоуловитель HL062.1E.
П р и м е ч а н и е – примеры использования кровельных воронок в кровельных «пирогах» различного наполнения находятся в «Альбоме типовых решений.

6. Условия эксплуатации
6.1. Не допускаются удары и другие действия, приводящие к механическим или термическим повреждениям корпуса кровельной воронки и электрического кабеля.

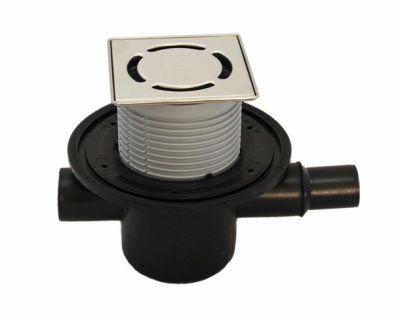

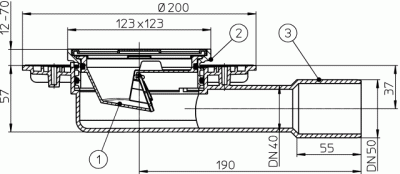

трап с обратным клапаном для предотвращения затопления помещения через решётку трапа, с решеткой из нержавеющей стали 115*115 мм в пластиковом подрамнике 123*123 мм, высотой гидрозатвора 50мм, Q=0,5 л/с, с горизонтальными нормально заглушенными тремя входами DN 40 и горизонтальным выпуском DN 50

кровельная воронка с листвоуловителем, с теплоизоляцией, с корпусом из полипропилена для приклейки FPO полотна, с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160

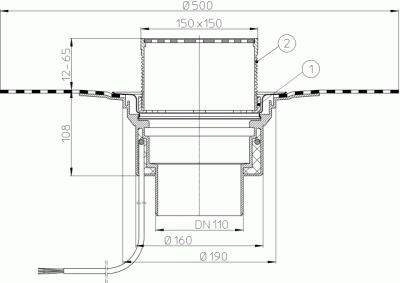

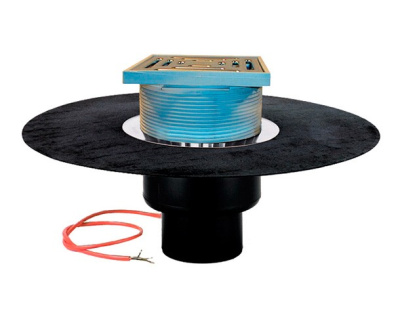

1.1. Кровельная воронка HL62.1BP для эксплуатируемой кровли, с диаметром выпускного патрубка: /7 – DN75, /1 – DN110, /2 – DN125, /5 – DN160 предназначена для отвода дождевой и талой воды с плоских кровель во внутренний водосток дождевой канализации.
Продукция сертифицирована в соответствии с системой сертификации ГОСТ Р Госстандарт России.

2. Общие сведения
2.1. Кровельная воронка с корпусом из ПВХ для приклеивания или приваривания ПВХ мембраны, вертикальным выпуском с надставным элементом из ПП и решеткой из нержавеющей стали для предотвращения попадания в дождевую канализацию веток, листвы и других посторонних предметов, с электрообогревом от сети 220В мощностью 10-30Вт. Саморегулирующийся кабель для электрообогрева проложен внутри корпуса воронки. Свободный конец электрокабеля выводится наружу и вниз.

3. Комплектность поставки

3.1. Надставной элемент из ПП с решеткой из нержавеющей стали 150х150 мм.

3.2. Дренажный фланец для надставного элемента.

3.3. Корпус воронки из ПВХ.

3.4. Плоский листвоуловитель HL170.

5. Монтаж

5.1. Корпус воронки жестко закрепить на несущей конструкции.

5.2. Слой гидроизоляции (пароизоляции) – ПВХ мембрана – приклеивается или приваривается к  верхней плоской поверхности корпуса воронки.
5.3. Выпускной патрубок воронки HL62.1BР предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ на чугун/сталь, например: DN75 – HL9/7, DN110 – HL9/1 и т.п.
5.4. До завершения монтажных работ, для исключения попадания посторонних предметов в ливнесток, в корпус воронки установить плоский листвоуловитель HL170. При установке надставного элемента он удаляется, в корпус воронки устанавливается дренажный фланец, затем монтируется надставной элемент, который можно подрезать в зависимости от необходимой высоты, или нарастить с помощью удлинителя HL350.
5.5. При необходимости создания двух и более слоев пароизоляции/гидроизоляции, отвода воды с нескольких уровней, при применении воронок на утепленных, инверсионных, эксплуатируемых, «зеленых» кровлях, необходимо использовать дополнительные элементы: HL65(H)(P)(F); HL350.0; HL350.1H; HL350; HL160; HL66 и т.д. Это позволит решить проблему отвода воды с кровли любой конструкции вне зависимости от состава кровельного «пирога».

П р и м е ч а н и е – примеры использования кровельных воронок в кровельных «пирогах» различного наполнения находятся в «Альбоме типовых решений

5.6.  Из корпуса воронки выведен электрический кабель (3х0,75 мм2) длиной 0,8 м. Подключение кабеля воронки осуществляется к сети 220В через АЗС (автомат защиты сети) и УЗО (30 мА, 100 мс).

В качестве автоматизации управления подключения электрообогрева, а также в целях экономии электроэнергии, можно применять различные системы управления (например, термостат, который будет подавать питание (от сети 220В) на воронки в диапазоне температур от -8°С до +5°С).

При необходимости подключения большого количества воронок к сети 220В, желательно использовать метеостанцию. Теплоотдача кабеля электрообогрева (соответственно и энергопотребление) зависит от температуры окружающего воздуха.

Саморегулирующийся кабель электрообогрева проверен по VDE 0721, часть 1/3,78 и получен регистрационный номер VDE № 1008. Подключение может быть произведено только специалистами!

ВНИМАНИЕ: В ряде случаев для выполнения требований Федерального закона №123-ФЗ «Технический регламент о требованиях пожарной безопасности» при монтаже кровельной воронки HL62.1ВР необходимо применение противопожарной муфты HL850 (для HL62.1ВР/7) или HL870 (для HL62.1ВР/1). Подробнее требования по обязательному применению противопожарных муфт рассматриваются в разделе 8 «Противопожарная защита» СТО 77515335-001-2012

6. Условия эксплуатации

6.1. Не допускаются удары и другие действия, приводящие к механическим или термическим повреждениям корпуса кровельной воронки и электрического кабеля.

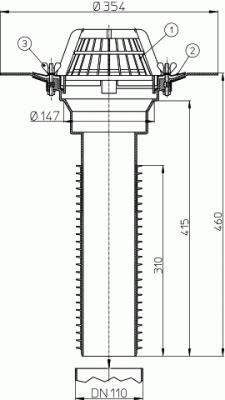

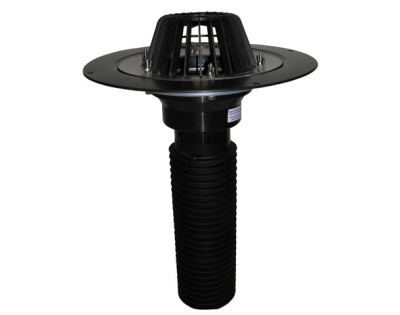

кровельная воронка с листвоуловителем, с обжимным фланцем из нержавеющей стали, с универсальным вертикальным подсоединением к стальным, чугунным и пластиковым трубам DN 110 или DN 75, DN 125, DN 160

Особенности монтажа:

1. Высота надставного элемента трапа регулируется от 95 до 45 мм (подрезается в зависимости от расстояния от чистовой поверхности до отводящей трубы). При необходимости увеличить высоту применяются удлинители HL350. 2. Выпускной патрубок трапа HL72N предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ на Чугун/Сталь. 3. До завершения монтажных работ, для исключения попадания посторонних предметов в систему канализации, в корпус трапа устанавливается монтажная заглушка (идёт в комплекте). При установке надставного элемента, который подрезается в зависимости от необходимой высоты, она удаляется. 4. Встроенное запахозапирающее устройство, в котором есть заглушка для возможности прочистки отводящей магистрали, может сниматься, что позволяет очищать внутренности трапа от загрязнений. 5. Если нагрузка на трап превышает 300 кг, в качестве надставного элемента используется HL66, выдерживающий нагрузку до 1,5 тонн. Внимание! Трап HL72N позволяет отводить в канализацию стоки с температурой до 100°С, при условии, что её воздействие имеет кратковременный характер (100-200 литров жидкости). Повышение температуры сливаемой жидкости до 100°С не влияет на пропускную способность трапа и его работоспособность, так как корпус трапа выполнен из полипропилена (рабочая температура которого не должна превышать 100°С). В этом случае снижается только максимально допустимая нагрузка на трап (так как корпус трапа исполняет роль несущего силового элемента), она не должна превышать 150 кг.

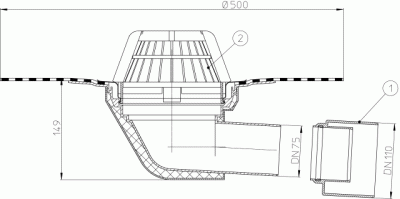

кровельная воронка с трапом, с теплоизоляцией, гидроизоляционным полимербитумным полотном, с горизонтальным выпуском DN 75/110
