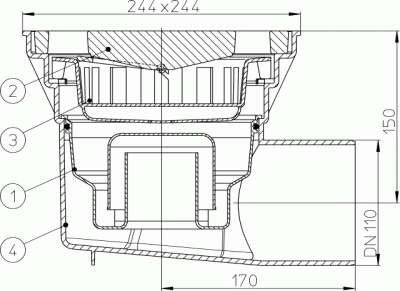

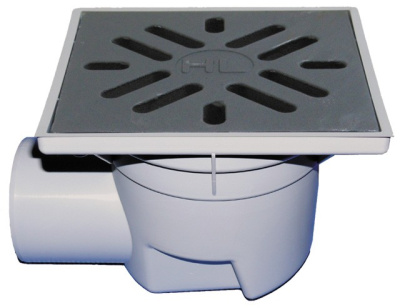

Трап предназначен для установки во внутренних помещениях и отвода в канализацию сточных вод с уровня пола с допустимой нагрузкой на решетку до 7т.


Технические характеристики:

Особенности монтажа:

1. Выпускной патрубок трапа HL605W предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ на Чугун/Сталь.

2. При необходимости обогрева корпуса трапа используется комплект для электрообогрева HL609.

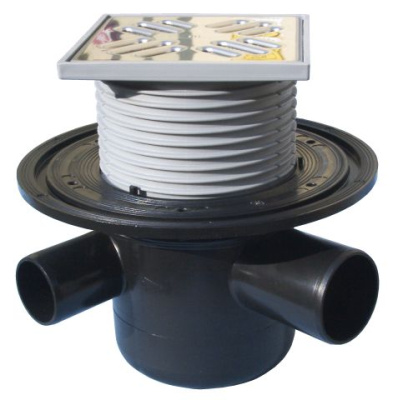

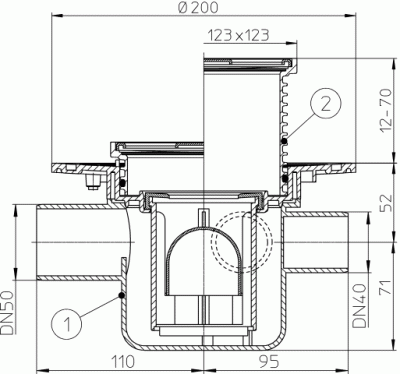

трап с решеткой из нержавеющей стали 115*115 мм в пластиковом подрамнике 123*123 мм, незамерзающим затвором для предотвращения проникновения запаха, с горизонтальным выпуском DN 40/50, пропускная способность=0,5 л/с

трап с гидроизоляционным полимербитумным полотном, с решёткой 147х147мм в подрамнике 150*150 мм, высотой гидрозатвора 50мм, Q=1,8 л/с, с вертикальным выпуском DN 50/75/110

Трап ANI верт. вып. 50 нерж. реш. 15*15 ТА5212

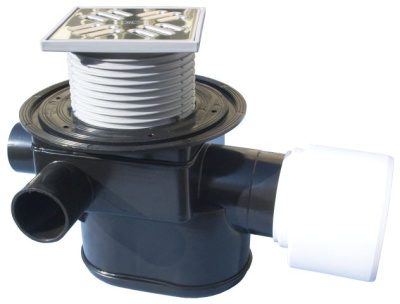

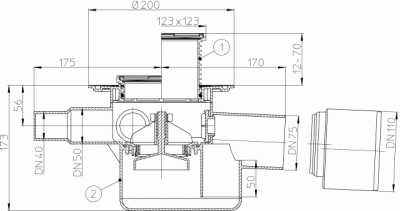

HL 70 DN 75/110 Трап с обратным клапаном и 3-мя доп. входами. Решетка 115х115мм нержавейка

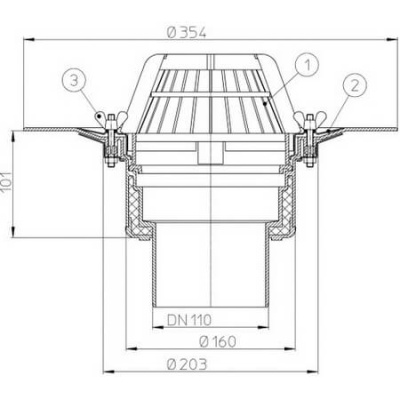

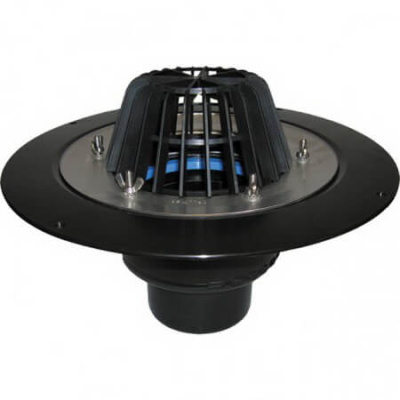

кровельная воронка с электроподогревом, с листвоуловителем, с теплоизоляцией, с гидроизоляционным полимербитумным полотном , с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160

Воздушный клапан для HL404. Предназначен для предотвращения срыва гидрозатвора с сантехнических приборов, а также для предотвращения попадания загрязненного воздуха из канализационной сети в помещение.

Особенности монтажа: 1. Высота надставного элемента трапа регулируется от 45 до 120 мм (подрезается по высоте стяжки). При необходимости увеличить высоту применяют удлинитель HL620. 2. Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Отсутствие кольца даёт возможность воде, попавшей на гидроизоляцию, беспрепятственно уйти в канализацию через специальные каналы в надставном элементе и корпусе трапа. 3. Если в качестве гидроизоляции используется EPDM или ПВХ мембрана и т.п., то для герметичного соединения гидроизоляции с корпусом трапа необходимо использовать фланец из нержавеющей стали HL86.0, а если используется наплавляемая гидроизоляция (битумное полотно), то HL86.H, которые в комплект трапа не входят и заказываются отдельно. 4. Выпускной патрубок трапа HL616SW предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ на Чугун/Сталь. 5. При необходимости создания двух и более слоев пароизоляции/гидроизоляции, отвода воды с нескольких уровней, необходимо использовать дополнительные элементы: HL618(Н), HL620, HL190 и HL86.0 (геотекстиль, EPDM/ПВХ мембраны) или HL86.H (битумное полотно). Это позволит решить проблему отвода воды с покрытия любой конструкции вне зависимости от его состава. 6. При необходимости обогрева корпуса трапа используется комплект для электрообогрева HL609.

Трап ANI верт. вып. 50 нерж. реш. 10*10 ТА5202

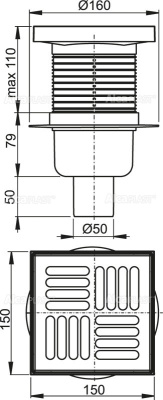

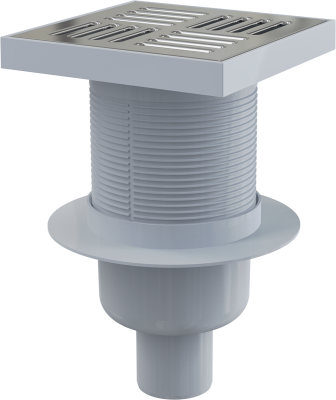

Трап 105х105/50 мм прямой сток, решетка из нержавеющей стали, гидрозатвор мокрый APV2

HL 710.0 DN 110 Канализационный затвор с профилированной заслонкой из нержавеики

трап с подрамником 100*100мм, с переливным плексистояком высотой 100 мм, с гидрозатвором 50мм, Q=0,5 л/с, с поворотным шарниром, с бесступенчатой настройкой выпускного патрубка от 0 до 90 градусов, DN 50/75

кровельная воронка с трапом, с теплоизоляцией, с корпусом из поливинилхлорида для приклейки ПВХ мембраны, с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160

трап с круглой решеткой из нержавеющей стали в металлическом подрамнике диаметром 133мм, высотой гидрозатвора 50 мм, Q=0,67 л/с, с вертикальным выпуском DN 50/75/110

Свойства
Эластичный переход дилатационного шва

Возможность обрезать по форме

кровельная воронка с листвоуловителем, с электрообогревом,с теплоизоляцией, с гладким ПВХ фланцем для крепления ПВХ мембран, с возможностью изменения высоты монтажного короба (100 -160 мм), с вертикальным выпуском DN 110 или DN 75, DN 125

трап с решеткой из нержавеющей стали 138*138 мм в подрамнике из нержавеющей стали 145*145 мм, незамерзающим затвором для предотвращения проникновения запаха, пропускная способность =2-4,5 л/с, с вертикальным выпуском

Трап предназначен для установки во внутренних помещениях и отвода в канализацию сточных вод с уровня пола с допустимой нагрузкой на решетку до 1.5т.


Технические характеристики:

Особенности монтажа:

1. Выпускной патрубок трапа HL616LW предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ на Чугун/Сталь.

2. При необходимости обогрева корпуса трапа используется комплект для электрообогрева HL609.

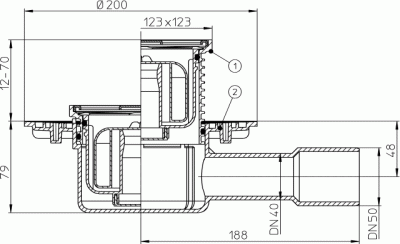

Трап для внутренних помещений с решеткой 115*115 мм в подрамнике 123*123 мм, с "сухим" сифоном "Primus", с горизонтальным выпуском.

1.1. Кровельная воронка HL63Р для облегченной неэксплуатируемой кровли, с диаметром выпускного патрубка: /7 – DN75, /1 – DN110, /2 – DN125 предназначена для отвода дождевой и талой воды с плоских кровель во внутренний водосток дождевой канализации.
Продукция сертифицирована в соответствии с системой сертификации ГОСТ Р Госстандарт России.

2. Общие сведения
2.1. Кровельная воронка с вертикальным выпуском, с монтажным коробом, с листвоуловителем из ПП для предотвращения попадания в дождевую канализацию веток, листвы и других посторонних предметов, с плоским фланцем из ПВХ для приклеивания или приваривания ПВХ мембраны.

3. Комплектность поставки

3.1. Листвоуловитель HL062.1E из ПП Ø 160 мм и высотой 100 мм.

3.2. Корпус воронки из ПП с монтажным коробом для фиксации теплоизоляции 100-160 мм, с плоским фланцем из ПВХ для приклеивания или приваривания ПВХ мембраны.

3.2. Плоский листвоуловитель HL170 из ПП.

4. Устройство и технические характеристики (см. в PDF файле).

5. Монтаж

5.3. Затем уложить утеплитель, который должен плотно примыкать с внешней стороны к нижней части монтажного короба.

5.4. При помощи стяжных винтов зажать утеплитель между верхней и нижней частями корпуса кровельной воронки. Винты затягивать до тех пор, пока верхняя плоскость монтажного короба не вдавится в утеплитель, создав с ним ровную поверхность.
5.5. Слой гидроизоляции (пароизоляции) – ПВХ мембрана – приклеивается или приваривается к  фланцу из ПВХ.

5.6. Выпускной патрубок воронки HL63Р предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ на чугун/сталь, например: DN75 – HL9/7, DN110 – HL9/1 и т.п.
5.7. До завершения монтажных работ, для исключения попадания посторонних предметов в ливнесток, в корпус воронки установить плоский листвоуловитель HL170. После окончания монтажных работ его следует удалить, и в корпус установить листвоуловитель HL062.1E.
П р и м е ч а н и е – примеры использования кровельных воронок в кровельных «пирогах» различного наполнения находятся в «Альбоме типовых решений.

6. Условия эксплуатации
6.1. Не допускаются удары и другие действия, приводящие к механическим или термическим повреждениям корпуса кровельной воронки и электрического кабеля.
