Коллекторы и коллекторные системы

Дренажный клапан для коллекторной системы

Коллекторная группа со встроенными расходомерами в сборе, 1 1/4"х8 вых. Евроконус 3/4" VALTEC

(VTc.596.EMNX) Коллекторный блок со встроенными расходомерами выпускается для распределения теплоносителя к потребителям в системах водяного отопления – радиаторам, конвекторам, петлям теплого пола, обогрева открытых площадок. Рабочая температура теплоносителя – до 90 °С, давление – до 10 бар.
На выходах прямого коллектора установлены настроечные клапаны с расходомерами, обратный коллектор оснащен термостатическими клапанами (ручные, с возможностью оборудования сервоприводами).
Присоединение трубопроводов к выходам – по стандарту «евроконус». Блок укомплектован также автоматическими воздухоотводчиками с отсекающими клапанами, дренажными кранами, сдвоенными крепежными кронштейнами.
Материал коллекторов, корпусов арматуры – латунь CW617N (гальванопокрытие – никелирование), уплотнительных колец соединителей и золотников клапанов – EPDM.

Функции коллектора для теплого пола – распределение теплоносителя в контурах системы, а при наличии соответствующей оснастки – гидравлическая балансировка петель, перекрытие потоков, удаление воздуха из рабочей жидкости, слив теплоносителя.
Коллекторы VALTEC изготовлены из высококачественной сантехнической латуни CW617N с никелевым покрытием или нержавеющей стали. Собранные на их основе коллекторные блоки укомплектованы необходимыми элементами обвязки – запорными, настроечными клапанами, автоматическими воздухоотводчиками, дренажными кранами. Уплотнение соединений блоков выполнено EPDM-кольцами, других герметиков не требуется. Стандарт подключения трубных петель – «евроконус». В комплекте – кронштейны для настенного (либо в распределительном шкафу) крепления коллекторов.
Применение готовых модулей VALTEC – коллекторных блоков, насосно-смесительных узлов – наиболее простое решение задач по созданию водяного напольного отопления, экономия времени, средств, пространства, минимизация рисков проектно-монтажных ошибок.

Автоматические воздухоотводчики для узлов типа GPM VT.GPM.41.0 VALTEC

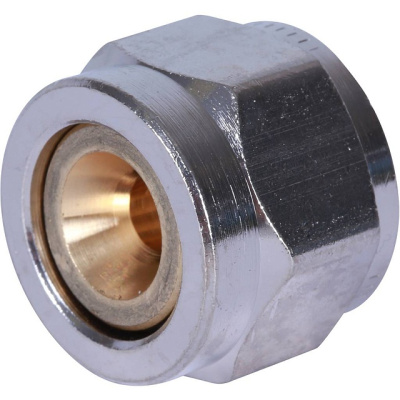

Евроконус для пласт. трубы 16 (2,2)

STOUT Коллекторная группа нерж. со встроенным расходомерами в сборе 1"х 3 вых.x 3/4" SMS 0917 000003

Узел этажный покварт-го учета, без переп-го клапана, ввод СЛЕВА 1", кол-во вых 5

Узел этажный покварт-го учета, без переп-го клапана, ввод СЛЕВА 3/4", кол-во вых 8

Узел этажный покварт-го учета, с авт. бал. клапаном, без переп-го клапана, ввод СПРАВА 1", 8 вых

Коллекторная группа Wester 1" х 3/4" х 5 выходов в сборе, с заглушкой. Нержавеющая сталь

Предназначен для оптимизации и контроля распределения теплоносителя в системах радиаторного отопления и подогрева пола. Укомплектован кронштейнами для крепления в распределительном шкафу или на стене, переходниками, воздухоотводчиками для удаления кислорода и дренажными кранами для операций заполнения/слива системы. Присоединение 3/4" под "евроконус". На каждой отходящей линии распределителя установлен регулировочный клапан. На каждой входящей линии распределителя обратки установлен запорный клапан.

Технические характеристики:

Габаритные размеры:

Размещение и монтаж:

- Коллектор поставляется в предварительно собранном виде. Установить кронштейны на стену или в коллекторный шкаф соответствующего размера. Закрепить на кронштейне коллектор с регулировочными клапанами (подача) и коллектор с запорными вентилями (обратка).

 - Каждый элемент коллектора в сборе поставляется в готовом виде и имеет резиновые уплотнения, поэтому дополнительная герметизация при сборке не требуется.

-  Балансировка петель коллектора производится с помощью регулировочных клапанов. Для этого необходимо снять защитную крышку и с помощью шестигранного ключа SW6 установить необходимое открытие в соответствии с гидравлическим расчетом.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА:

- Изготовитель гарантирует соответствие данного оборудования требованиям безопасности, при условии соблюдения потребителем правил транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок – 1 год со дня продажи.

-  Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

-  Гарантия не распространяется на дефекты, возникшие по вине потребителя в результате нарушения правил установки и эксплуатации, а также при наличии механических повреждений.

.

Коллекторная группа Wester 1" х 3/4" х 4 выхода в сборе, с заглушкой. Нержавеющая сталь

Предназначен для оптимизации и контроля распределения теплоносителя в системах радиаторного отопления и подогрева пола. Укомплектован кронштейнами для крепления в распределительном шкафу или на стене, переходниками, воздухоотводчиками для удаления кислорода и дренажными кранами для операций заполнения/слива системы. Присоединение 3/4" под "евроконус". На каждой отходящей линии распределителя установлен регулировочный клапан. На каждой входящей линии распределителя обратки установлен запорный клапан.

Технические характеристики:

Габаритные размеры:

Размещение и монтаж:

- Коллектор поставляется в предварительно собранном виде. Установить кронштейны на стену или в коллекторный шкаф соответствующего размера. Закрепить на кронштейне коллектор с регулировочными клапанами (подача) и коллектор с запорными вентилями (обратка).

 - Каждый элемент коллектора в сборе поставляется в готовом виде и имеет резиновые уплотнения, поэтому дополнительная герметизация при сборке не требуется.

-  Балансировка петель коллектора производится с помощью регулировочных клапанов. Для этого необходимо снять защитную крышку и с помощью шестигранного ключа SW6 установить необходимое открытие в соответствии с гидравлическим расчетом.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА:

- Изготовитель гарантирует соответствие данного оборудования требованиям безопасности, при условии соблюдения потребителем правил транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок – 1 год со дня продажи.

-  Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

-  Гарантия не распространяется на дефекты, возникшие по вине потребителя в результате нарушения правил установки и эксплуатации, а также при наличии механических повреждений.

.

Коллектор хромированный 3/4" х 2 х 1/2" SMB-6849-341202 STOUT под плоское уплотнение

Коллекторный блок с расходомерами из нержавейки AISI304 на 8 выходов 1" х 3/4" PRO AQUA V500MB.08

Новые коллекторные блоки Pro Aqua – это эффективное решение для организации системы отопления и теплого пола. Блоки произведены из нержавеющей стали марки AISI 304, которая является одним из самых экологичных материалов. Толщина стенки коллекторного блока Pro Aqua увеличена и составляет 1,6 мм, стандарт 1,5 мм. Коллекторные блоки имеют увеличенное проходное сечение 40x40.7 мм (16.28 см2) и обладают повышенной пропускной способностью.

Коллекторные группы предназначены для распределения потока теплоносителя систем водяного отопления по потребителям (нагревательным приборам, контурам/петлям «теплого пола»). В Коллекторную группу входят: подающий и обратный коллекторы из нержавеющей стали (AISI 304), ручные настроечные/регулирующие клапаны c расходомерами, клапаны (с возможностью установки электротермического сервопривода), ручные воздухоотводчики, дренажные краны и крепежные кронштейны. Коллекторные группы могут работать как на водяном, так и низкозамерзающем (гликолевом) теплоносителе. Соединение всех элементов группы между собой выполнено на резиновых уплотнительных кольцах (EPDM). Коллекторные группы имеют от 2 до 12 выходов. Присоединение трубопроводов к выходам осуществляется с помощью фитингов стандарта «евроконус» (3/4” ВР).

Технические характеристики:

Для присоединения трубопроводов к коллекторным выводам следует использовать соответствующие типу и диаметру труб адаптеры «евроконус». Балансировка петель производится с помощью настроечных клапанов с расходомерами, для чего сначала вверх снимается красный фиксатор, затем вращая чёрный маховик устанавливается требуемый расход, после чего красный фиксатор устанавливается на место.

Элементы коллекторных систем должны эксплуатироваться при температуре и давлении, изложенных в настоящем паспорте. После проведения гидравлического испытания коллекторной группы, обжимные гайки соединителей следует подтянуть.

Изделия должны храниться в упаковке предприятия – изготовителя по условиям хранения 3 по ГОСТ 15150. Транспортировка изделий должна осуществляться в соответствии условиями 5 по ГОСТ 15150

Гарантийные обязательства
Гарантийный срок составляет 5 лет со дня производства.
Изготовитель гарантирует соответствие данных изделий требованиям безопасности при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.
Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.
ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ В СЛУЧАЕ:
• Нарушения паспортных режимов использования, хранения, монтажа и эксплуатации, ненадлежащей транспортировки и погрузо-разгрузочных работ.
• Наличия следов физического воздействия, не имеющих отношения к непосредственному назначению данных изделий.
• Наличия следов воздействия химическими веществами, ультрафиолета.
• Повреждения изделий в результате пожара, стихии, либо других форс-мажорных обстоятельств.
• Повреждений, вызванных неправильными действиями потребителя.
• Наличия следов постороннего вмешательства в конструкцию изделия

Коллекторная группа из нержавейки на 10 выходов 1" х 3/4" ROYAL THERMO

Коллекторная группа из нержавейки на 9 выходов 1" х 3/4" ROYAL THERMO

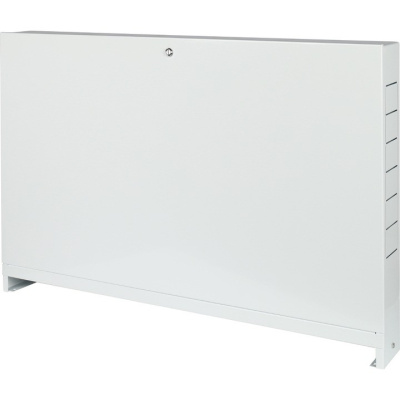

Распределительный коллекторный шкаф 1-3 выхода 651х120х365 ШРН-0 SCC-0001-000013 STOUT наружный

Коллекторная группа HKV 2013-VA 1х 3/4" выходов 10 WATTS из нержавеющей стпали

Watts Группа автономной циркуляции  FWR для коллектора

Коллекторная группа HKV 2013А-50VA 1х 3/4" х 8 контура WATTS из нержавеющей стпали
