Коллекторы и коллекторные системы

Коллекторный блок VALTEC AISI 304 нержавеющая сталь 1" х 3/4" х 7 вых.VTc.588.EMNX.0607

(VALTEC VTc.588.EMNX) Коллекторный блок из нержавеющей стали служит для распределения потоков по контурам теплого пола, радиаторного отопления, прочих климатических систем, где в качестве теплоносителя используется вода либо незамерзающие растворы гликоля с максимальной рабочей температурой 90 °С, рабочим давлением до 9 бар.
Выходы обратного коллектора блока VTс.588 оборудованы термостатическими, подающего – настроечными микрометрическими клапанами. Коллекторы оснащены воздухоотводчиками с отсекающими клапанами, дренажными кранами, самоуплотняющимися пробками. Стандарт присоединения трубных петель – «евроконус». В комплект входят крепежные кронштейны.
Материал коллекторов – сталь AISI 304, арматуры и фитингов – латунь CW617N, уплотнительных колец и золотниковых прокладок – EPDM 70Sh.

Коллекторная группа в сборе, 1"х4 вых. Евроконус 3/4" VALTEC VTc.594.EMNX.0604

 Коллекторный блок
VTc.594.EMNX
7321 ... 27800 p
    Коллекторный блок со встроенными расходомерами
VTc.596.EMNX
9329 ... 34542 p
 Функции коллектора для теплого пола – распределение теплоносителя в контурах системы, а при наличии соответствующей оснастки – гидравлическая балансировка петель, перекрытие потоков, удаление воздуха из рабочей жидкости, слив теплоносителя.
Коллекторы VALTEC изготовлены из высококачественной сантехнической латуни CW617N с никелевым покрытием или нержавеющей стали. Собранные на их основе коллекторные блоки укомплектованы необходимыми элементами обвязки – запорными, настроечными клапанами, автоматическими воздухоотводчиками, дренажными кранами. Уплотнение соединений блоков выполнено EPDM-кольцами, других герметиков не требуется. Стандарт подключения трубных петель – «евроконус». В комплекте – кронштейны для настенного (либо в распределительном шкафу) крепления коллекторов.
Применение готовых модулей VALTEC – коллекторных блоков, насосно-смесительных узлов – наиболее простое решение задач по созданию водяного напольного отопления, экономия времени, средств, пространства, минимизация рисков проектно-монтажных ошибок.

Коллекторная группа в сборе, 1"х10 вых. Евроконус 3/4" VALTEC VTc.594.EMNX.0610

 Коллекторный блок
VTc.594.EMNX
7321 ... 27800 p
    Коллекторный блок со встроенными расходомерами
VTc.596.EMNX
9329 ... 34542 p
 Функции коллектора для теплого пола – распределение теплоносителя в контурах системы, а при наличии соответствующей оснастки – гидравлическая балансировка петель, перекрытие потоков, удаление воздуха из рабочей жидкости, слив теплоносителя.
Коллекторы VALTEC изготовлены из высококачественной сантехнической латуни CW617N с никелевым покрытием или нержавеющей стали. Собранные на их основе коллекторные блоки укомплектованы необходимыми элементами обвязки – запорными, настроечными клапанами, автоматическими воздухоотводчиками, дренажными кранами. Уплотнение соединений блоков выполнено EPDM-кольцами, других герметиков не требуется. Стандарт подключения трубных петель – «евроконус». В комплекте – кронштейны для настенного (либо в распределительном шкафу) крепления коллекторов.
Применение готовых модулей VALTEC – коллекторных блоков, насосно-смесительных узлов – наиболее простое решение задач по созданию водяного напольного отопления, экономия времени, средств, пространства, минимизация рисков проектно-монтажных ошибок.

Коллекторная группа со встроенными расходомерами в сборе, 1 1/4"х7 вых. Евроконус 3/4" VALTEC

(VTc.596.EMNX) Коллекторный блок со встроенными расходомерами выпускается для распределения теплоносителя к потребителям в системах водяного отопления – радиаторам, конвекторам, петлям теплого пола, обогрева открытых площадок. Рабочая температура теплоносителя – до 90 °С, давление – до 10 бар.
На выходах прямого коллектора установлены настроечные клапаны с расходомерами, обратный коллектор оснащен термостатическими клапанами (ручные, с возможностью оборудования сервоприводами).
Присоединение трубопроводов к выходам – по стандарту «евроконус». Блок укомплектован также автоматическими воздухоотводчиками с отсекающими клапанами, дренажными кранами, сдвоенными крепежными кронштейнами.
Материал коллекторов, корпусов арматуры – латунь CW617N (гальванопокрытие – никелирование), уплотнительных колец соединителей и золотников клапанов – EPDM.

Функции коллектора для теплого пола – распределение теплоносителя в контурах системы, а при наличии соответствующей оснастки – гидравлическая балансировка петель, перекрытие потоков, удаление воздуха из рабочей жидкости, слив теплоносителя.
Коллекторы VALTEC изготовлены из высококачественной сантехнической латуни CW617N с никелевым покрытием или нержавеющей стали. Собранные на их основе коллекторные блоки укомплектованы необходимыми элементами обвязки – запорными, настроечными клапанами, автоматическими воздухоотводчиками, дренажными кранами. Уплотнение соединений блоков выполнено EPDM-кольцами, других герметиков не требуется. Стандарт подключения трубных петель – «евроконус». В комплекте – кронштейны для настенного (либо в распределительном шкафу) крепления коллекторов.
Применение готовых модулей VALTEC – коллекторных блоков, насосно-смесительных узлов – наиболее простое решение задач по созданию водяного напольного отопления, экономия времени, средств, пространства, минимизация рисков проектно-монтажных ошибок.

Коллектор на 4 выхода 3/4" х 1/2" запорный STOUT никель (красные ручки) SMB 6200 341204

Комплект коллекторный блок с расходомерами STOUT 1"х 12 вых x 3/4" SMS 0473 000012 из латуни

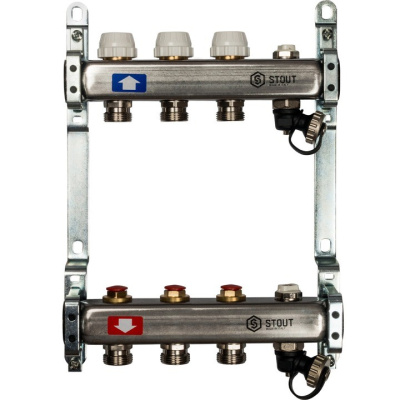

Коллекторный блок STOUT с отсечным клапаном 1"х 12 вых x 3/4" SMS 0932 000012 нержавеющая сталь

Узел этажный покварт-го учета, с авт. бал. клапаном, без переп-го клапана, ввод СЛЕВА 1", 4 вых

Узел этажный покварт-го учета, с авт. бал. клапаном, без переп-го клапана, ввод СПРАВА 1", 4 вых

Коллекторный блок с регулировочными клапанами на 11 выходов 1"х3/4"х630мм AISI304 PRO AQUA R510MB.11

Новые коллекторные блоки Pro Aqua – это эффективное решение для организации системы отопления и теплого пола. Блоки произведены из нержавеющей стали марки AISI 304, которая является одним из самых экологичных материалов. Толщина стенки коллекторного блока Pro Aqua увеличена и составляет 1,6 мм, стандарт 1,5 мм. Коллекторные блоки имеют увеличенное проходное сечение 40x40.7 мм (16.28 см2) и обладают повышенной пропускной способностью.

Коллекторные группы предназначены для распределения потока теплоносителя систем водяного отопления по потребителям (нагревательным приборам, контурам/петлям «теплого пола»). В Коллекторную группу входят: подающий и обратный коллекторы из нержавеющей стали (AISI 304), ручные балансировочные/регулирующие клапаны, клапаны (с возможностью установки электротермического сервопривода), ручные воздухоотводчики, дренажные краны и крепежные кронштейны. Коллекторные группы могут работать как на водяном, так и низкозамерзающем (гликолевом) теплоносителе. Соединение всех элементов группы между собой выполнено на резиновых уплотнительных кольцах (EPDM). Коллекторные группы имеют от 2 до 12 выходов. Присоединение трубопроводов к выходам осуществляется с помощью фитингов стандарта «евроконус» (3/4” ВР).

Технические характеристики:

Гарантийные обязательства

Гарантийный срок составляет 5 лет со дня производства.

Изготовитель гарантирует соответствие данных изделий требованиям безопасности при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.

Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ В СЛУЧАЕ:

• Нарушения паспортных режимов использования, хранения, монтажа и эксплуатации, ненадлежащей транспортировки и погрузо-разгрузочных работ.

• Наличия следов физического воздействия, не имеющих отношения к непосредственному назначению данных изделий. • Наличия следов воздействия химическими веществами, ультрафиолета.

• Повреждения изделий в результате пожара, стихии, либо других форс-мажорных обстоятельств.

• Повреждений, вызванных неправильными действиями потребителя.

• Наличия следов постороннего вмешательства в конструкцию изделия

Коллекторный блок с расходомерами из нержавейки AISI304 на 10 выходов 1" х 3/4" PRO AQUA V500MB.10

Новые коллекторные блоки Pro Aqua – это эффективное решение для организации системы отопления и теплого пола. Блоки произведены из нержавеющей стали марки AISI 304, которая является одним из самых экологичных материалов. Толщина стенки коллекторного блока Pro Aqua увеличена и составляет 1,6 мм, стандарт 1,5 мм. Коллекторные блоки имеют увеличенное проходное сечение 40x40.7 мм (16.28 см2) и обладают повышенной пропускной способностью.

Коллекторные группы предназначены для распределения потока теплоносителя систем водяного отопления по потребителям (нагревательным приборам, контурам/петлям «теплого пола»). В Коллекторную группу входят: подающий и обратный коллекторы из нержавеющей стали (AISI 304), ручные настроечные/регулирующие клапаны c расходомерами, клапаны (с возможностью установки электротермического сервопривода), ручные воздухоотводчики, дренажные краны и крепежные кронштейны. Коллекторные группы могут работать как на водяном, так и низкозамерзающем (гликолевом) теплоносителе. Соединение всех элементов группы между собой выполнено на резиновых уплотнительных кольцах (EPDM). Коллекторные группы имеют от 2 до 12 выходов. Присоединение трубопроводов к выходам осуществляется с помощью фитингов стандарта «евроконус» (3/4” ВР).

Технические характеристики:

Для присоединения трубопроводов к коллекторным выводам следует использовать соответствующие типу и диаметру труб адаптеры «евроконус». Балансировка петель производится с помощью настроечных клапанов с расходомерами, для чего сначала вверх снимается красный фиксатор, затем вращая чёрный маховик устанавливается требуемый расход, после чего красный фиксатор устанавливается на место.

Элементы коллекторных систем должны эксплуатироваться при температуре и давлении, изложенных в настоящем паспорте. После проведения гидравлического испытания коллекторной группы, обжимные гайки соединителей следует подтянуть.

Изделия должны храниться в упаковке предприятия – изготовителя по условиям хранения 3 по ГОСТ 15150. Транспортировка изделий должна осуществляться в соответствии условиями 5 по ГОСТ 15150

Гарантийные обязательства
Гарантийный срок составляет 5 лет со дня производства.
Изготовитель гарантирует соответствие данных изделий требованиям безопасности при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.
Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.
ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ В СЛУЧАЕ:
• Нарушения паспортных режимов использования, хранения, монтажа и эксплуатации, ненадлежащей транспортировки и погрузо-разгрузочных работ.
• Наличия следов физического воздействия, не имеющих отношения к непосредственному назначению данных изделий.
• Наличия следов воздействия химическими веществами, ультрафиолета.
• Повреждения изделий в результате пожара, стихии, либо других форс-мажорных обстоятельств.
• Повреждений, вызванных неправильными действиями потребителя.
• Наличия следов постороннего вмешательства в конструкцию изделия

Коллекторная группа на теплые полы с расходомерами из нержавейки на 12 вых. 1" х 3/4" ROYAL THERMO

Сделано в Италии.

Предназначена для устройства системы теплых водяных полов.

Имеет гарантию от производителя 5 лет.

Бренд ROYAL THERMO

Гарантийный срок       60 мес.

Количество выходов коллектора       о 2 до 12

Потребительский класс            Стандарт

Применение и соответствие Оборудование для систем водоснабжения и отопления

Материал корпуса      Нержавеющая сталь

Материал уплотнителей o-ring           EPDM

Комплектность:

Набор крепежных элементов в комплекте Да

Макс. температура теплоносителя    100 °С

Макс. рабочее давление         10 Па

Диаметр трубы, дюймы           1 х 3/4 "

Макс. рабочая температура 100 °С

Мин. рабочая температура    -20 °С

Макс. температура окружающей среды        50 °С

Межосевое расстояние           0,05 м

Гарантийный документ            Гарантийный талон

Область применения                Универсальное оборудование

Серия EXPERT

Коллекторная группа на теплые полы с расходомерами из нержавейки на 5 выходов 1" х 3/4" ROYAL THERMO

Сделано в Италии.

Предназначена для устройства системы теплых водяных полов.

Имеет гарантию от производителя 5 лет.

Бренд ROYAL THERMO

Гарантийный срок       60 мес.

Количество выходов коллектора       о 2 до 12

Потребительский класс            Стандарт

Применение и соответствие Оборудование для систем водоснабжения и отопления

Материал корпуса      Нержавеющая сталь

Материал уплотнителей o-ring           EPDM

Комплектность:

Набор крепежных элементов в комплекте Да

Макс. температура теплоносителя    100 °С

Макс. рабочее давление         10 Па

Диаметр трубы, дюймы           1 х 3/4 "

Макс. рабочая температура 100 °С

Мин. рабочая температура    -20 °С

Макс. температура окружающей среды        50 °С

Межосевое расстояние           0,05 м

Гарантийный документ            Гарантийный талон

Область применения                Универсальное оборудование

Серия EXPERT

Фиксатор поворота, металл, 90град, для труб 16мм.

(VT.491.S) Фиксатор поворота служит для закрепления формы трубы, изогнутой под углом 90°. В первую очередь такая необходимость возникает в местах подведения трубопровода к коллекторному шкафу (ШРН, ШРНГ, ШРВ), радиатору, конвектору отопления, прочему оборудованию. Конфигурация изделия обеспечивает простой монтаж и надежное удержание трубы, ее защиту от изломов, загибов, внешних повреждений. Фиксаторы поворота выполнены из оцинкованной стали и подходят для всех видов пластиковых и металлопластиковых труб диаметром 16 или 20 мм (в зависимости от модели).

Фиксаторы поворота трубы 25 TECEfloor 77910012

Коллекторная группа Valtec с расходомерами в сборе 1"х8 вых. х 3/4" VTc.589.EMNX.0608 нержавейка

(VTc.589.EMNX) Коллекторный блок из нержавеющей стали служит для распределения потоков по контурам теплого пола, радиаторного отопления, прочих климатических систем, где в качестве теплоносителя используется вода либо незамерзающие растворы гликоля с максимальной рабочей температурой 90 °С, рабочим давлением до 9 бар.

Выходы обратного коллектора блока VTс.589 оборудованы термостатическими клапанами, подающего – настроечными клапанами с расходомерами (ротаметрами). Коллекторы оснащены воздухоотводчиками с отсекающими клапанами, дренажными кранами, самоуплотняющимися пробками. Материал коллекторов – сталь AISI 304, арматуры и фитингов – латунь CW617N, уплотнительных колец и золотниковых прокладок – EPDM 70Sh. В комплект входят крепежные кронштейны.

Условный диаметр коллекторов – 1". Резьба выходов – наружная, 3/4". Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус».

Таблица совместимости коллекторных блоков и комплектующих:

Коллекторная группа НЕРЖ со встр. расходомерами в сборе, 1"х9 вых. Евроконус 3/4" VTc.586.EMNX.0609

Узел этажный покварт-го учета, с авт. бал. клапаном, без переп-го клапана, ввод СПРАВА 1", 5 вых
