Расширительные и пластиковые баки

Отвод из бака в сборе 3/4" Пластик

Бак расширительный 50л. с ножками КРАСНЫЙ CIMM

Бак мембранный для отопления Wester WRV 200 литров (top) 1,1/4" (580x1120мм)

Назначение:

- Мембранные баки Wester серии WRV предназначены для компенсации температурного расширения теплоносителя в замкнутых системах отопления.

- В качестве теплоносителя допускается использование воды или водного раствора гликоля с концентрацией до 50%.

- Технические характеристики Диапазон рабочих температур теплоносителя: -10…+100 °С.

Материал корпуса: Сталь углеродистая с эпоксиполиполиэфирным наружным покрытием красного цвета RAL 3020

Материал контрфланца: Сталь углеродистая с эпоксиполиэфирным покрытием красного цвета RAL 3020

Материал мембраны: EPDM (этилен-пропилендиен мономер)

Материал ниппеля: латунь.

Тип мембраны: заменяемая.

Габаритные размеры:

Все модели обладают следующими конструктивными особенностями:

а) баки сделаны из прочной высококачественной стали по своей конструкции рассчитаны на многолетнюю эксплуатацию.

б) баки снабжены штуцерами для подключения к системе отопления. Баки 200- 1000 снабжены держателем мембраны к которому можно подключить манометр или необходимо заглушить.

в) модели 50-150 выполнены на опорах, модели 200-1000 выполнены на стойках.

Размещение и монтаж

Место установки бака необходимо выбрать так, чтобы предохранить его от ударов, производственной вибрации, воздействия атмосферных осадков. Любой удар или механическое воздействие могут привести к нарушению герметичности и как следствие выхода из строя расширительного бака.

При подключении мембранного бака к трубопроводу системы необходимо установить отключающий кран и кран для опорожнения мембранного бака, как показано на схеме.

Максимальное рабочее давление бака должно быть больше, чем давление срабатывания предохранительного клапана. При этом необходимо учесть разницу в высоте расположения бака и предохранительного клапана.

Перед установкой бака необходимо настроить давление в воздушной полости мембранного бака, для чего подключить компрессор к ниппелю бака и накачать бак воздухом до расчетного давления.

При испытании системы отопления давлением, превышающим максимальное рабочее давление бака, необходимо отсоединить бак и заглушить подводящий трубопровод.

Техническое обслуживание:

При эксплуатации мембранного необходимо не реже 1 раза в месяц проверять давление в воздушной полости.

Периодически, один раз в год, проводить профилактический осмотр.

Проверка давления в воздушной полости должна производится при остановленном котле, и отключенном от системы мембранном баке. Отключающий кран (п.6) должен быть закрыт, кран для слива теплоносителя из бака (п.7) открыт. После проверки и настройки давления в воздушной полости кран слива теплоносителя закрыть, а отключающий кран открыть. Не разрешается эксплуатация системы при закрытом отключающем кране на мембранном баке.

Вариант установки расширительного бака:

Возможные неисправности и способы их устранения:

Условия транспортировки, хранения и эксплуатации

Условия транспортирования 5(ОЖ2) по ГОСТ15150. Разрешается транспортировать любым видом закрытого транспорта, в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.

Баки мембранные предназначены для эксплуатации в стационарном положении, в помещении. Поверхность бака необходимо предохранять от механических повреждений, абразивных и химических воздействий.

Климатическое исполнение баков мембранных и их функциональных составных частей соответствует условиям эксплуатации УХЛ, категории размещения 4 по ГОСТ 15150-69 и обеспечивает работоспособность в заданных условиях эксплуатации.

Температура помещения при эксплуатации мембранных баков, должна находиться в пределах +1 до +40 °С. Влажность воздуха не должна превышать 80% при +25 °С. Минимальная температура хранения – минус 50 °С.

Гарантийные обязательства.

Изготовитель гарантирует соответствие расширительных баков модели WRV требованиям безопасности, при условии соблюдения потребителем правил транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок – 2 года со дня продажи.

Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

Гарантия не распространяется на дефекты, возникшие по вине потребителя в нарушении правил установки и эксплуатации, а также при наличии механических повреждений.

Срок службы изделия – 7 лет, при условии соблюдения условий монтажа и эксплуатации.

Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока покупателю не возмещаются.

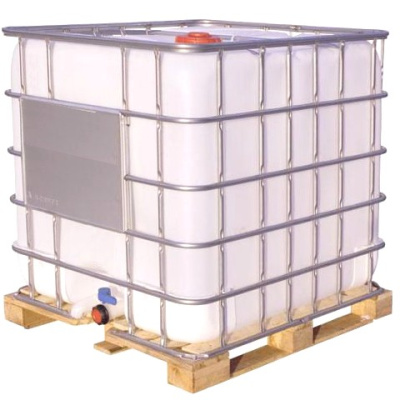

Обрешетка для бака К 1000

ЕМКОСТЬ в обрешетке ФМ 5000 литров Диаметр 2050 мм Диаметр горловины 300 мм

ЕМКОСТЬ ФМ 240 литров Диаметр 500 мм Диаметр горловины 300 мм

Мембрана для расширительного бака 35.50 литров (горловина 89мм) для моделей WRV,WAV,WAO Wester

НАЗНАЧЕНИЕ

Мембрана является основным элементом, влияющим на работоспособность и надежность мембранных баков. Мембрана предназначена для разделения мембранного бака на две полости – водяную и воздушную. При больших объемах баков (обычно более 80 л) в верхней части мембраны расположено отверстие (проходная мембрана) для стравливания воздуха при первом пуске и периодического обслуживания системы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Мембраны изготовлены из материала EPDM – этилен-пропилен- диен-мономер. Данный материал эластичен, мембрана выдерживает до 100 тыс. циклов динамического нагружения. Цвет мембраны – черный.

МОНТАЖ И УСТАНОВКА

Все испытательные и ремонтные работы должны производиться только специалистами авторизированных служб, имеющими соответствующую подготовку и инструменты.

Для замены мембраны:

1. Отключить мембранный бак от системы водоснабжения или отопления;

2. Слить воду/теплоноситель из мембранного бака;

3. Сбросить давление воздуха до атмосферного;

4. Открутить болты на контрфланце и снять контрфланец (только для проходных мембран – дополнительно ослабить держатель мембраны, расположенный с противоположной стороны бака от контрфланца);

5. Извлечь мембрану;

6. Установить новую мембрану внутрь металлического корпуса бака (только для проходных мембран – затянуть держатель мембран);

7. Расправить горловину мембраны на фланце бака;

8. Установить контрфланец, закрутить и затянуть болты на контрфланце;

9. Накачать воздух через ниппель в воздушную полость в соответствии с характеристиками бака.

УСЛОВИЯ ЭКСПЛУАТАЦИИ И МЕРЫ БЕЗОПАСНОСТИ

Рабочая температура от -10 ºС до +100 ºС. Рабочая среда: вода, водный раствор гликоля с концентрацией 50%. И химическую стойкость материала бака и комплектующих в соответствии с таблицей совместимости.

Гарантийные обязательства

Изготовитель гарантирует соответствие мембран требованиям безопасности, при условии соблюдения потребителем правил транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок – 1 год со дня продажи.

Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

Гарантия не распространяется на дефекты, возникшие по вине потребителя в результате нарушения правил установки и эксплуатации, а также при наличии механических повреждений.

Емкость S 750 oil для топлива 605 х 1355 мм (ширина х длина) 300 мм диаметр горловины

Крышка для колодца пластиковая 1260 мм коричневый цвет

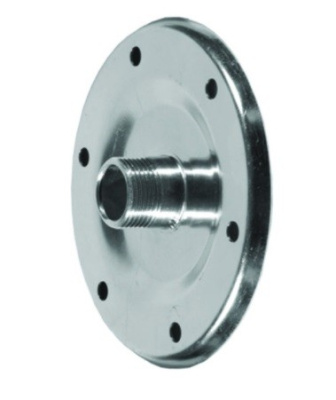

Контрфланец со штуцером для мембранного бака 3/4" D140 для баков с горловиной 89 мм Wester

Емкость SL 2000 oil для топлива 770 х 1810 мм (ширина х длина) 400 мм диаметр горловины

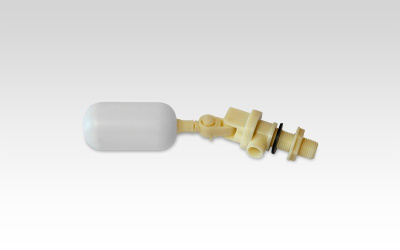

Поплавковый клапан 3/4"

Бак расш. для отопления 500л. КРАСНЫЙ (с ножками) VALTEC VT.RV.R.080500

Объем жидкости зависит от ее температуры: при нагреве он увеличивается, а при охлаждении – уменьшается. Для компенсации этих изменений в системах водяного отопления, охлаждения, горячего водоснабжения служит расширительный бак. В него поступает «на хранение» избыточный объем горячего теплоносителя. При уменьшении нагрева жидкость возвращается в контур. За счет этого система постоянно наполнена, а давление в ней стабильно. В современных системах отопления и ГВС используют расширительные баки мембранного типа. Их конструкция исключает контакт теплоносителя с атмосферой и проникновение в рабочую жидкость кислорода, который является причиной коррозии оборудования и образования воздушных пробок. Кроме того, в отличие от обычного расширительного бака, мембранный бак можно разместить в любом месте дома (открытый – только в верхней точке системы). Вне зависимости от функционального назначения инженерной системы мембранный бак сглаживает колебания давления в ней и компенсирует гидравлические удары. Торговая марка VALT

Кронштейн для настенного монтажа баков и гидроаккумуляторов ёмкостью от 8 до 35 литров.

ЕМКОСТЬ AUTO 1000 литров (Ширина 1150 мм х Длина 2180 мм ) Диаметр горловины 300 мм

Система забора топлива для Т10000

Емкость S 2000 oil для топлива 780 х 2350 мм (ширина х длина) 400 мм диаметр горловины

Бак расширительный 16л. для ГВС БЕЛЫЙ (серый) CM.ACS.016

Мембрана для расш. бака 1000л. проходная-горловина 159 мм для моделей с 2016 г WRV,WAV,WAO Wester

НАЗНАЧЕНИЕ

Мембрана является основным элементом, влияющим на работоспособность и надежность мембранных баков. Мембрана предназначена для разделения мембранного бака на две полости – водяную и воздушную. При больших объемах баков (обычно более 80 л) в верхней части мембраны расположено отверстие (проходная мембрана) для стравливания воздуха при первом пуске и периодического обслуживания системы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Мембраны изготовлены из материала EPDM – этилен-пропилен- диен-мономер. Данный материал эластичен, мембрана выдерживает до 100 тыс. циклов динамического нагружения. Цвет мембраны – черный.

МОНТАЖ И УСТАНОВКА

Все испытательные и ремонтные работы должны производиться только специалистами авторизированных служб, имеющими соответствующую подготовку и инструменты.

Для замены мембраны:

1. Отключить мембранный бак от системы водоснабжения или отопления;

2. Слить воду/теплоноситель из мембранного бака;

3. Сбросить давление воздуха до атмосферного;

4. Открутить болты на контрфланце и снять контрфланец (только для проходных мембран – дополнительно ослабить держатель мембраны, расположенный с противоположной стороны бака от контрфланца);

5. Извлечь мембрану;

6. Установить новую мембрану внутрь металлического корпуса бака (только для проходных мембран – затянуть держатель мембран);

7. Расправить горловину мембраны на фланце бака;

8. Установить контрфланец, закрутить и затянуть болты на контрфланце;

9. Накачать воздух через ниппель в воздушную полость в соответствии с характеристиками бака.

УСЛОВИЯ ЭКСПЛУАТАЦИИ И МЕРЫ БЕЗОПАСНОСТИ

Рабочая температура от -10 ºС до +100 ºС. Рабочая среда: вода, водный раствор гликоля с концентрацией 50%. И химическую стойкость материала бака и комплектующих в соответствии с таблицей совместимости.

Гарантийные обязательства

Изготовитель гарантирует соответствие мембран требованиям безопасности, при условии соблюдения потребителем правил транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок – 1 год со дня продажи.

Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

Гарантия не распространяется на дефекты, возникшие по вине потребителя в результате нарушения правил установки и эксплуатации, а также при наличии механических повреждений.
