Расширительные и пластиковые баки

Мембрана для расширительного бака 18, 24 литров (горловина 51.5мм) для моделей WRV,WAV,WAO Wester

НАЗНАЧЕНИЕ

Мембрана является основным элементом, влияющим на работоспособность и надежность мембранных баков. Мембрана предназначена для разделения мембранного бака на две полости – водяную и воздушную. При больших объемах баков (обычно более 80 л) в верхней части мембраны расположено отверстие (проходная мембрана) для стравливания воздуха при первом пуске и периодического обслуживания системы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Мембраны изготовлены из материала EPDM – этилен-пропилен- диен-мономер. Данный материал эластичен, мембрана выдерживает до 100 тыс. циклов динамического нагружения. Цвет мембраны – черный.

МОНТАЖ И УСТАНОВКА

Все испытательные и ремонтные работы должны производиться только специалистами авторизированных служб, имеющими соответствующую подготовку и инструменты.

Для замены мембраны:

1. Отключить мембранный бак от системы водоснабжения или отопления;

2. Слить воду/теплоноситель из мембранного бака;

3. Сбросить давление воздуха до атмосферного;

4. Открутить болты на контрфланце и снять контрфланец (только для проходных мембран – дополнительно ослабить держатель мембраны, расположенный с противоположной стороны бака от контрфланца);

5. Извлечь мембрану;

6. Установить новую мембрану внутрь металлического корпуса бака (только для проходных мембран – затянуть держатель мембран);

7. Расправить горловину мембраны на фланце бака;

8. Установить контрфланец, закрутить и затянуть болты на контрфланце;

9. Накачать воздух через ниппель в воздушную полость в соответствии с характеристиками бака.

УСЛОВИЯ ЭКСПЛУАТАЦИИ И МЕРЫ БЕЗОПАСНОСТИ

Рабочая температура от -10 ºС до +100 ºС. Рабочая среда: вода, водный раствор гликоля с концентрацией 50%. И химическую стойкость материала бака и комплектующих в соответствии с таблицей совместимости.

Гарантийные обязательства

Изготовитель гарантирует соответствие мембран требованиям безопасности, при условии соблюдения потребителем правил транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок – 1 год со дня продажи.

Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

Гарантия не распространяется на дефекты, возникшие по вине потребителя в результате нарушения правил установки и эксплуатации, а также при наличии механических повреждений.

Бак расширительный 10000 литров. подкл. 3" для ОТОПЛЕНИЯ (5500 х 1500 мм) вес 1920 кг Wester 10 бар

Назначение

Мембранные баки Wester серии WRV предназначены для компенсации температурного расширения теплоносителя в замкнутых системах отопления.

В качестве теплоносителя допускается использование воды или водного раствора гликоля с концентрацией до 50%.

Технические характеристики:

Диапазон рабочих температур теплоносителя: -10…+100 0С.

Материал корпуса: Сталь углеродистая с эпоксиполиполиэфирным наружным покрытием красного цвета RAL 3020

Материал контрфланца: Сталь углеродистая с эпоксиполиэфирным покрытием красного цвета RAL 3020

Материал мембраны: EPDM (этилен-пропилендиен мономер)

Тип мембраны: заменяемая

Габаритные размеры:

Все модели обладают следующими конструктивными особенностями:

а) баки сделаны из прочной высококачественной стали по своей конструкции рассчитаны на многолетнюю эксплуатацию.

б) баки снабжены штуцерами для подключения к системе отопления и держателем мембраны к которому можно подключить манометр или необходимо заглушить.

в) Все модели баков выполнены на стойках.

Размещение и монтаж:

Место установки бака необходимо выбрать так, чтобы предохранить его от ударов, производственной вибрации, воздействия атмосферных осадков. Любой удар или механическое воздействие могут привести к нарушению герметичности и как следствие выхода из строя расширительного бака.

При подключении мембранного бака к трубопроводу системы необходимо установить отключающий кран и кран для опорожнения мембранного бака, как показано на схеме.

 Максимальное рабочее давление бака должно быть больше, чем давление срабатывания предохранительного клапана. При этом необходимо учесть разницу в высоте расположения бака и предохранительного клапана.

Перед установкой бака необходимо настроить давление в воздушной полости мембранного бака, для чего подключить компрессор к ниппелю бака и накачать бак воздухом до расчетного давления.

При испытании системы отопления давлением, превышающим максимальное рабочее давление бака, необходимо отсоединить бак и заглушить подводящий трубопровод.

Техническое обслуживание:

При эксплуатации мембранного необходимо не реже 1 раза в месяц проверять давление в воздушной полости.

Периодически, один раз в год, проводить профилактический осмотр.

Проверка давления в воздушной полости должна производится при остановленном котле, и отключенном от системы мембранном баке. Отключающий кран (п.6) должен быть закрыт, кран для слива теплоносителя из бака (п.7) открыт. После проверки и настройки давления в воздушной полости кран слива теплоносителя закрыть, а отключающий кран открыть. Не разрешается эксплуатация системы при закрытом отключающем кране на мембранном баке.

Вариант установки расширительного бака:

Возможные неисправности и способы их устранения:

Условия транспортировки, хранения и эксплуатации

Условия транспортирования 5(ОЖ2) по ГОСТ15150. Разрешается транспортировать любым видом закрытого транспорта, в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.

Баки мембранные предназначены для эксплуатации в стационарном положении, в помещении. Поверхность бака необходимо предохранять от механических повреждений, абразивных и химических воздействий.

Климатическое исполнение баков мембранных и их функциональных составных частей соответствует условиям эксплуатации УХЛ, категории размещения 4 по ГОСТ 15150-69 и обеспечивает работоспособность в заданных условиях эксплуатации.

Температура помещения при эксплуатации мембранных баков, должна находиться в пределах +1 до +40 °С. Влажность воздуха не должна превышать 80% при +25 °С. Минимальная температура хранения – минус 50 °С.

Гарантийные обязательства.

Изготовитель гарантирует соответствие расширительных баков модели WRV требованиям безопасности, при условии соблюдения потребителем правил транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок – 2 года со дня продажи.

Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

Гарантия не распространяется на дефекты, возникшие по вине потребителя в нарушении правил установки и эксплуатации, а также при наличии механических повреждений.

Срок службы изделия – 7 лет, при условии соблюдения условий монтажа и эксплуатации.

Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока покупателю не возмещаются.

Бак расширительный 24л. КРАСНЫЙ CIMM

Уровень механический

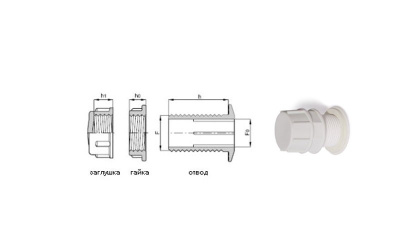

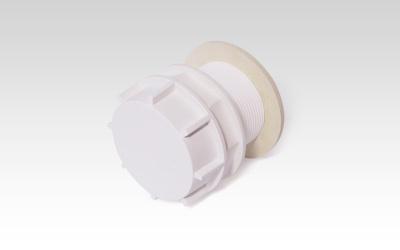

Отвод из бака в сборе 1" Пластик

Описание

Отвод полипропиленовый используется для установки в пластиковые емкости, баки, ванны.

Установка отвода осуществляется в подготовленное отверстие требуемого диаметра.

Герметичность соединения обеспечивается благодаря плоскому резиновому кольцу, входящему в комплект поставки.

После установки отвода, к нему можно подключить трубопровод.

Бак расширительный 2000 литров. подкл. 2" для ОТОПЛЕНИЯ (2520 х 1100 мм) вес 370 кг Wester 10 бар

Назначение

Мембранные баки Wester серии WRV предназначены для компенсации температурного расширения теплоносителя в замкнутых системах отопления.

В качестве теплоносителя допускается использование воды или водного раствора гликоля с концентрацией до 50%.

Технические характеристики:

Диапазон рабочих температур теплоносителя: -10…+100 0С.

Материал корпуса: Сталь углеродистая с эпоксиполиполиэфирным наружным покрытием красного цвета RAL 3020

Материал контрфланца: Сталь углеродистая с эпоксиполиэфирным покрытием красного цвета RAL 3020

Материал мембраны: EPDM (этилен-пропилендиен мономер)

Тип мембраны: заменяемая

Габаритные размеры:

Все модели обладают следующими конструктивными особенностями:

а) баки сделаны из прочной высококачественной стали по своей конструкции рассчитаны на многолетнюю эксплуатацию.

б) баки снабжены штуцерами для подключения к системе отопления и держателем мембраны к которому можно подключить манометр или необходимо заглушить.

в) Все модели баков выполнены на стойках.

Размещение и монтаж:

Место установки бака необходимо выбрать так, чтобы предохранить его от ударов, производственной вибрации, воздействия атмосферных осадков. Любой удар или механическое воздействие могут привести к нарушению герметичности и как следствие выхода из строя расширительного бака.

При подключении мембранного бака к трубопроводу системы необходимо установить отключающий кран и кран для опорожнения мембранного бака, как показано на схеме.

 Максимальное рабочее давление бака должно быть больше, чем давление срабатывания предохранительного клапана. При этом необходимо учесть разницу в высоте расположения бака и предохранительного клапана.

Перед установкой бака необходимо настроить давление в воздушной полости мембранного бака, для чего подключить компрессор к ниппелю бака и накачать бак воздухом до расчетного давления.

При испытании системы отопления давлением, превышающим максимальное рабочее давление бака, необходимо отсоединить бак и заглушить подводящий трубопровод.

Техническое обслуживание:

При эксплуатации мембранного необходимо не реже 1 раза в месяц проверять давление в воздушной полости.

Периодически, один раз в год, проводить профилактический осмотр.

Проверка давления в воздушной полости должна производится при остановленном котле, и отключенном от системы мембранном баке. Отключающий кран (п.6) должен быть закрыт, кран для слива теплоносителя из бака (п.7) открыт. После проверки и настройки давления в воздушной полости кран слива теплоносителя закрыть, а отключающий кран открыть. Не разрешается эксплуатация системы при закрытом отключающем кране на мембранном баке.

Вариант установки расширительного бака:

Возможные неисправности и способы их устранения:

Условия транспортировки, хранения и эксплуатации

Условия транспортирования 5(ОЖ2) по ГОСТ15150. Разрешается транспортировать любым видом закрытого транспорта, в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.

Баки мембранные предназначены для эксплуатации в стационарном положении, в помещении. Поверхность бака необходимо предохранять от механических повреждений, абразивных и химических воздействий.

Климатическое исполнение баков мембранных и их функциональных составных частей соответствует условиям эксплуатации УХЛ, категории размещения 4 по ГОСТ 15150-69 и обеспечивает работоспособность в заданных условиях эксплуатации.

Температура помещения при эксплуатации мембранных баков, должна находиться в пределах +1 до +40 °С. Влажность воздуха не должна превышать 80% при +25 °С. Минимальная температура хранения – минус 50 °С.

Гарантийные обязательства.

Изготовитель гарантирует соответствие расширительных баков модели WRV требованиям безопасности, при условии соблюдения потребителем правил транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок – 2 года со дня продажи.

Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

Гарантия не распространяется на дефекты, возникшие по вине потребителя в нарушении правил установки и эксплуатации, а также при наличии механических повреждений.

Срок службы изделия – 7 лет, при условии соблюдения условий монтажа и эксплуатации.

Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока покупателю не возмещаются.

ЕМКОСТЬ AGRO 2500 литров (Ширина 1480 мм х Длина 1890 мм ) Диаметр горловины 420 мм

Бак расширительный 1000 литров. подкл.1.1/4" для ОТОПЛЕНИЯ (2180 х 800 мм) вес 165 кг Wester 10 бар

- Мембранные баки Wester серии WRV предназначены для компенсации температурного расширения теплоносителя в замкнутых системах отопления.

- В качестве теплоносителя допускается использование воды или водного раствора гликоля с концентрацией до 50%.

Все модели обладают следующими конструктивными особенностями:

а) баки сделаны из прочной высококачественной стали по своей конструкции рассчитаны на многолетнюю эксплуатацию.

б) баки снабжены штуцерами для подключения к системе отопления. Баки 200- 1000 снабжены держателем мембраны к которому можно подключить манометр или необходимо заглушить.

в) модели 50-150 выполнены на опорах, модели 200-1000 выполнены на стойках.

Размещение и монтаж

Место установки бака необходимо выбрать так, чтобы предохранить его от ударов, производственной вибрации, воздействия атмосферных осадков. Любой удар или механическое воздействие могут привести к нарушению герметичности и как следствие выхода из строя расширительного бака.

При подключении мембранного бака к трубопроводу системы необходимо установить отключающий кран и кран для опорожнения мембранного бака, как показано на схеме.

Максимальное рабочее давление бака должно быть больше, чем давление срабатывания предохранительного клапана. При этом необходимо учесть разницу в высоте расположения бака и предохранительного клапана.

Перед установкой бака необходимо настроить давление в воздушной полости мембранного бака, для чего подключить компрессор к ниппелю бака и накачать бак воздухом до расчетного давления.

При испытании системы отопления давлением, превышающим максимальное рабочее давление бака, необходимо отсоединить бак и заглушить подводящий трубопровод.

Техническое обслуживание:

При эксплуатации мембранного необходимо не реже 1 раза в месяц проверять давление в воздушной полости.

Периодически, один раз в год, проводить профилактический осмотр.

Проверка давления в воздушной полости должна производится при остановленном котле, и отключенном от системы мембранном баке. Отключающий кран (п.6) должен быть закрыт, кран для слива теплоносителя из бака (п.7) открыт. После проверки и настройки давления в воздушной полости кран слива теплоносителя закрыть, а отключающий кран открыть. Не разрешается эксплуатация системы при закрытом отключающем кране на мембранном баке.

Вариант установки расширительного бака:

Возможные неисправности и способы их устранения:

Условия транспортировки, хранения и эксплуатации

Условия транспортирования 5(ОЖ2) по ГОСТ15150. Разрешается транспортировать любым видом закрытого транспорта, в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.

Баки мембранные предназначены для эксплуатации в стационарном положении, в помещении. Поверхность бака необходимо предохранять от механических повреждений, абразивных и химических воздействий.

Климатическое исполнение баков мембранных и их функциональных составных частей соответствует условиям эксплуатации УХЛ, категории размещения 4 по ГОСТ 15150-69 и обеспечивает работоспособность в заданных условиях эксплуатации.

Температура помещения при эксплуатации мембранных баков, должна находиться в пределах +1 до +40 °С. Влажность воздуха не должна превышать 80% при +25 °С. Минимальная температура хранения – минус 50 °С.

Гарантийные обязательства.

Изготовитель гарантирует соответствие расширительных баков модели WRV требованиям безопасности, при условии соблюдения потребителем правил транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок – 2 года со дня продажи.

Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

Гарантия не распространяется на дефекты, возникшие по вине потребителя в нарушении правил установки и эксплуатации, а также при наличии механических повреждений.

Срок службы изделия – 7 лет, при условии соблюдения условий монтажа и эксплуатации.

Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока покупателю не возмещаются.

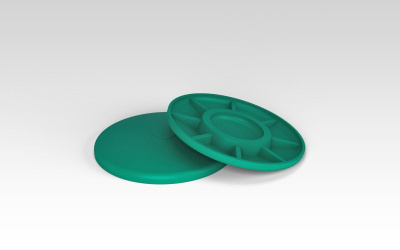

Крышка для колодца пластиковая 1260 мм

Система забора топлива (дополнительный пакет)

Бак топливный Combi f - 2000 B Акватек

ЕМКОСТЬ Н 3000 литров 1400 х 1330 х 2340 Диаметр горловины 400 мм

ЕМКОСТЬ ЭВП 200 литров прямоугольная , ВхШхД 695x600x795 мм Диаметр горловины 300 мм , полиэтилен

Мембрана для расширительного бака 150 литров (горловина 89мм) для моделей WRV,WAV,WAO Wester

Мембрана является основным элементом, влияющим на работоспособность и надежность мембранных баков. Мембрана предназначена для разделения мембранного бака на две полости – водяную и воздушную. При больших объемах баков (обычно более 80 л) в верхней части мембраны расположено отверстие (проходная мембрана) для стравливания воздуха при первом пуске и периодического обслуживания системы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Мембраны изготовлены из материала EPDM – этилен-пропилен- диен-мономер. Данный материал эластичен, мембрана выдерживает до 100 тыс. циклов динамического нагружения. Цвет мембраны – черный.

МОНТАЖ И УСТАНОВКА

Все испытательные и ремонтные работы должны производиться только специалистами авторизированных служб, имеющими соответствующую подготовку и инструменты.

Для замены мембраны:

1. Отключить мембранный бак от системы водоснабжения или отопления;

2. Слить воду/теплоноситель из мембранного бака;

3. Сбросить давление воздуха до атмосферного;

4. Открутить болты на контрфланце и снять контрфланец (только для проходных мембран – дополнительно ослабить держатель мембраны, расположенный с противоположной стороны бака от контрфланца);

5. Извлечь мембрану;

6. Установить новую мембрану внутрь металлического корпуса бака (только для проходных мембран – затянуть держатель мембран);

7. Расправить горловину мембраны на фланце бака;

8. Установить контрфланец, закрутить и затянуть болты на контрфланце;

9. Накачать воздух через ниппель в воздушную полость в соответствии с характеристиками бака.

УСЛОВИЯ ЭКСПЛУАТАЦИИ И МЕРЫ БЕЗОПАСНОСТИ

Рабочая температура от -10 ºС до +100 ºС. Рабочая среда: вода, водный раствор гликоля с концентрацией 50%. И химическую стойкость материала бака и комплектующих в соответствии с таблицей совместимости.

Гарантийные обязательства

Изготовитель гарантирует соответствие мембран требованиям безопасности, при условии соблюдения потребителем правил транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок – 1 год со дня продажи.

Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

Гарантия не распространяется на дефекты, возникшие по вине потребителя в результате нарушения правил установки и эксплуатации, а также при наличии механических повреждений.

Мембрана для расширительного бака 80 литров (горловина 89мм) для моделей WRV,WAV,WAO Wester

НАЗНАЧЕНИЕ

Мембрана является основным элементом, влияющим на работоспособность и надежность мембранных баков. Мембрана предназначена для разделения мембранного бака на две полости – водяную и воздушную. При больших объемах баков (обычно более 80 л) в верхней части мембраны расположено отверстие (проходная мембрана) для стравливания воздуха при первом пуске и периодического обслуживания системы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Мембраны изготовлены из материала EPDM – этилен-пропилен- диен-мономер. Данный материал эластичен, мембрана выдерживает до 100 тыс. циклов динамического нагружения. Цвет мембраны – черный.

МОНТАЖ И УСТАНОВКА

Все испытательные и ремонтные работы должны производиться только специалистами авторизированных служб, имеющими соответствующую подготовку и инструменты.

Для замены мембраны:

1. Отключить мембранный бак от системы водоснабжения или отопления;

2. Слить воду/теплоноситель из мембранного бака;

3. Сбросить давление воздуха до атмосферного;

4. Открутить болты на контрфланце и снять контрфланец (только для проходных мембран – дополнительно ослабить держатель мембраны, расположенный с противоположной стороны бака от контрфланца);

5. Извлечь мембрану;

6. Установить новую мембрану внутрь металлического корпуса бака (только для проходных мембран – затянуть держатель мембран);

7. Расправить горловину мембраны на фланце бака;

8. Установить контрфланец, закрутить и затянуть болты на контрфланце;

9. Накачать воздух через ниппель в воздушную полость в соответствии с характеристиками бака.

УСЛОВИЯ ЭКСПЛУАТАЦИИ И МЕРЫ БЕЗОПАСНОСТИ

Рабочая температура от -10 ºС до +100 ºС. Рабочая среда: вода, водный раствор гликоля с концентрацией 50%. И химическую стойкость материала бака и комплектующих в соответствии с таблицей совместимости.

Гарантийные обязательства

Изготовитель гарантирует соответствие мембран требованиям безопасности, при условии соблюдения потребителем правил транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок – 1 год со дня продажи.

Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

Гарантия не распространяется на дефекты, возникшие по вине потребителя в результате нарушения правил установки и эксплуатации, а также при наличии механических повреждений.

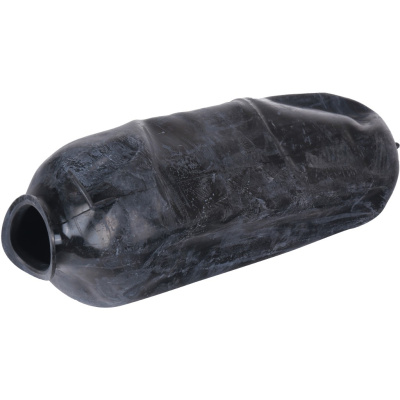

Сменная мембрана из каучука EPDM для баков 18, 20, 24 литров, универсальная V48024 STOUT
