Гидроаккумулятор горизонтальный 100 литр. подкл. 1" для ХВС (517 х 495 х 704 мм) вес 16,3 кг Wester 10 бар

МЕМБРАННЫЙ БАК (ГИДРОАККУМУЛЯТОР) ДЛЯ СИСТЕМ ВОДОСНАБЖЕНИЯ

Назначение:

Мембранные баки Wester серии WAV и WAO предназначены для поддержания рабочего давления, защиты от гидроударов и уменьшения количества включений-выключений насоса в системе водоснабжения, в том числе питьевого и для компенсации температурного расширения воды в системе горячего водоснабжения. Мембранные баки серии WAV предназначены для вертикальной установки, серии WAO для горизонтальной установки.

Технические характеристики:

Диапазон рабочих температур теплоносителя: +1…+100 С.

Максимальное рабочее давление: 10 бар

Материал корпуса: Сталь углеродистая с эпоксиполиполиэфирным наружным покрытием синего цвета RAL 5015

Материал контрфланца: углеродистая сталь с цинковым покрытием.

Материал мембраны: EPDM (этилен-пропилендиене мономер)

Материал ниппеля: латунь

Тип мембраны: заменяемая.

Габаритные размеры:

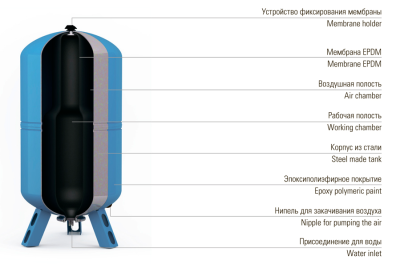

Все модели обладают следующими конструктивными особенностями:

а) баки сделаны из прочной высококачественной стали по своей конструкции рассчитаны на многолетнюю эксплуатацию.

б) баки снабжены штуцерами для подключения к системе водоснабжения. Баки 100-1000 снабжены держателем мембраны, к которому можно подключить реле давления, манометр или необходимо заглушить.

в) модели WAV 50-1000 выполнены на стойках, модели WAO выполнены на опорах и оснащены площадкой для крепления насосного оборудования.

Размещение и монтаж.

Место установки бака необходимо выбрать так, чтобы предохранить его от ударов, производственной вибрации, воздействия атмосферных осадков. Любой удар или механическое воздействие могут привести к нарушению герметичности и как следствие выхода из строя расширительного бака.

Максимальное рабочее давление бака должно быть больше, чем рабочее давление в системе водоснабжения с учётом статического давления системы.

Перед установкой бака необходимо настроить давление в воздушной полости мембранного бака, для чего подключить компрессор к ниппелю бака и накачать бак воздухом до расчетного давления.

При испытании системы водоснабжения давлением, превышающим максимальное рабочее давление бака, необходимо отсоединить бак и заглушить подводящий трубопровод.

Настройка давления в воздушной полости установленного мембранного бака производится на опорожнённой системе или на мембранном баке отключенным от системы водоснабжения.

Техническое обслуживание

При эксплуатации мембранного необходимо не реже 1 раза в месяц проверять давление в воздушной полости.

Периодически, один раз в год, проводить профилактический осмотр.

Вариант установки мембранного бака:

 Возможные неисправности и способы их устранения

Условия транспортировки, хранения и эксплуатации

Условия транспортирования 5(ОЖ2) по ГОСТ15150. Разрешается транспортировать любым видом закрытого транспорта, в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.

Баки мембранные предназначены для эксплуатации в стационарном положении, в помещении. Поверхность бака необходимо предохранять от механических повреждений, абразивных и химических воздействий.

Климатическое исполнение баков мембранных и их функциональных составных частей соответствует условиям эксплуатации УХЛ, категории размещения 4 по ГОСТ 15150-69 и обеспечивает работоспособность в заданных условиях эксплуатации.

Температура помещения при эксплуатации мембранных баков, должна находиться в пределах +1 до +40 °С. Влажность воздуха не должна превышать 80% при +25 °С. Минимальная температура хранения – минус 50 °С.

Гарантийные обязательства.

Изготовитель гарантирует соответствие мембранных баков Wester серий WAV и WAO требованиям безопасности, при условии соблюдения потребителем правилам транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок – 2 года со дня продажи.

Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

Гарантия не распространяется на дефекты, возникшие по вине потребителя в нарушении правил установки и эксплуатации, а также при наличии механических повреждений.

Срок службы изделия – 7 лет, при условии соблюдения условий монтажа и эксплуатации.

Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока покупателю не возмещаются.

Бак КРАСНЫЙ мембранный расширительный для отопления 12л. VALTEC 3/4" Резьба Наружная VT.F.R.050012

(VT.F.R) Мембранные расширительные баки VALTEC VT.F.R предназначены для систем водяного отопления и охлаждения с температурой рабочей среды (вода или водно-гликолевая смесь с концентрацией до 50 %) от –10 до +120 °С. Максимальная рабочая температура на мембране при длительной эксплуатации составляет +70 °С, максимальное рабочее давление – 6 бар. Заводское давление в газовой камере (преднастройка) – 1,5 бара. Корпус и опоры (ими оснащаются модели объемом от 35 л включительно) баков выполнены из углеродистой стали, покрыты эпоксидной эмалью красного цвета (RAL 3002), материал фланца – оцинкованная сталь, мембраны – EPDM.
Паспорта на расширительные баки для ХВС, ГВС, ОТОПЛЕНИЯ VALTEC

Мембранные баки VALTEC VT.A.R 18л./4,0 - 10bar (3/4") для ХВС и ГВС не более +70 ºС, мембрана EPDM

Бак расширительный для систем водоснабжения 750л. СИНИЙ CIMM ХВС CM.AFE.750

Бак расширительный 35л. с под. КРАСНЫЙ CIMM

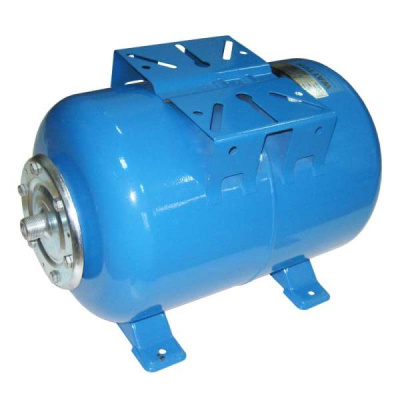

Бак расш. для ГВС и ХВС горизонтальный 100 л. СИНИЙ с площадкой 1" нар. резьба VALTEC

STOUT Мембранный расширительный бак 750 л. 1,1/2" 10 бар, 100°C, для ХВС синий STW-0002-000750

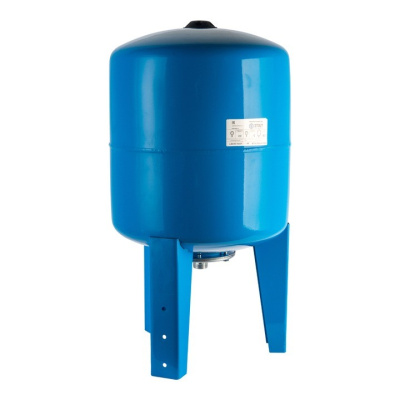

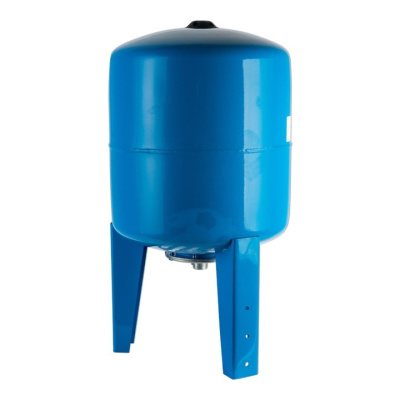

STOUT Мембранный расширительный бак 50 л. 1" 10 бар, 100°C, для ХВС синий STW-0002-000050
