Мембранный бак 12 л. для гелиосистем и ГВС Wester Premium подключение 3/4" нерж. контрфланец WDV12P

МЕМБРАННЫЙ РАСШИРИТЕЛЬНЫЙ БАК ДЛЯ СИСТЕМ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ И ГЕЛИОСИСТЕМ

Назначение

- Мембранные баки Wester Premium серии WDV предназначены для компенсации температурного расширений воды в системе горячего водоснабжения и теплоносителя в гелиосистемах, а также защиты системы ГВС от гидроудара.

- В качестве теплоносителя в гелиосистемах допускается использование воды или водного раствора гликолей с концентрацией до 50%.

Технические характеристики

Диапазон рабочих температур теплоносителя: +1…+110 °С.

Максимальное рабочее давление: 12 бар

Предварительное давление воздушной полости: 1.5 атм.

Материал корпуса: Сталь углеродистая с эпоксиполиполиэфирным наружным покрытием белого цвета

Материал контрфланца: нержавеющая сталь.

Материал мембраны: EPDM (этилен-пропилендиен мономер)

Материал ниппеля: латунь

Тип мембраны: заменяемая

Габаритные размеры

Все модели обладают следующими конструктивными особенностями:

а) баки сделаны из прочной высококачественной стали и по своей конструкции рассчитаны на многолетнюю эксплуатацию.

б) внешняя сторона баков имеет эпоксиполиэфирное покрытие.

в) мембраны сделана из специальной резины EPDM.

г) баки снабжены штуцерами для подключения к системе ГВС или гелиосистеме

Коэффициенты температурного расширения воды относительно 0° С

Размещение и монтаж

Место установки бака необходимо выбрать так, чтобы предохранить его от ударов, производственной вибрации, воздействия атмосферных осадков. Любой удар или механическое воздействие могут привести к нарушению герметичности и как следствие выхода из строя мембранного бака.

На магистрали водонагреватель/солнечный коллектор – мембранный бак не должно быть запорной арматуры и участков сужения трубопровода. Сам трубопровод желательно теплоизолировать.

Максимальное рабочее давление бака должно быть больше, чем давление срабатывания предохранительного клапана. При этом необходимо учесть разницу в высоте расположения бака и предохранительного клапана.

Перед установкой бака необходимо настроить давление в воздушной полости мембранного бака. При испытании системы давлением, превышающим максимальное рабочее давление бака, необходимо отсоединить бак и заглушить подводящий трубопровод.

Техническое обслуживание

При эксплуатации мембранного необходимо не реже 1 раза в месяц проверять давление в воздушной полости.

Периодически, один раз в год, проводить профилактический осмотр.

Варианты установки расширительного бака в системе ГВС и гелиосистеме:

 Возможные неисправности и способы их устранения:

Условия хранения и эксплуатации

Баки мембранные предназначены для эксплуатации в стационарном положении, в помещении. Климатическое исполнение баков мембранных и их функциональных составных частей соответствует условиям эксплуатации УХЛ, категории размещения 4 по ГОСТ 15150-69 и обеспечивает работоспособность в заданных условиях эксплуатации.

Температура помещения при эксплуатации мембранных баков, должна находиться в пределах +1 до +40 °С. Влажность воздуха не должна превышать 80% при +25 °С. Минимальная температура хранения – минус 50 °С.

Гарантийные обязательства.

Изготовитель гарантирует соответствие мембранных баков Wester Premium серии WDV требованиям безопасности, при условии соблюдения потребителем правилам транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок – 3 года со дня продажи.

Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

Гарантия не распространяется на дефекты, возникшие по вине потребителя в нарушении правил установки и эксплуатации, а также при наличии механических повреждений.

Срок службы изделия – 7 лет, при условии соблюдения условий монтажа и эксплуатации.

ЕМКОСТЬ Т 3000 литров в обрешетке 1600 х 1600 мм Диаметр горловины 400 мм

Бак КРАСНЫЙ мембранный расширительный для отопления 18л. VALTEC 3/4" Резьба Наружная VT.F.R.050018

(VT.F.R) Мембранные расширительные баки VALTEC VT.F.R предназначены для систем водяного отопления и охлаждения с температурой рабочей среды (вода или водно-гликолевая смесь с концентрацией до 50 %) от –10 до +120 °С. Максимальная рабочая температура на мембране при длительной эксплуатации составляет +70 °С, максимальное рабочее давление – 6 бар. Заводское давление в газовой камере (преднастройка) – 1,5 бара. Корпус и опоры (ими оснащаются модели объемом от 35 л включительно) баков выполнены из углеродистой стали, покрыты эпоксидной эмалью красного цвета (RAL 3002), материал фланца – оцинкованная сталь, мембраны – EPDM.
Паспорта на расширительные баки для ХВС, ГВС, ОТОПЛЕНИЯ VALTEC

Расширительный бак Flamco R 140 л 1" тепло-/холодо-снабжение Flexcon 3 - 10 bar Мембрана: SBR. 16136RU

Бак расш. для отопления 100л. КРАСНЫЙ (с ножками) VALTEC 3/4" Резьба Наружная VT.RV.R.060100

Объем жидкости зависит от ее температуры: при нагреве он увеличивается, а при охлаждении – уменьшается. Для компенсации этих изменений в системах водяного отопления, охлаждения, горячего водоснабжения служит расширительный бак. В него поступает «на хранение» избыточный объем горячего теплоносителя. При уменьшении нагрева жидкость возвращается в контур. За счет этого система постоянно наполнена, а давление в ней стабильно. В современных системах отопления и ГВС используют расширительные баки мембранного типа. Их конструкция исключает контакт теплоносителя с атмосферой и проникновение в рабочую жидкость кислорода, который является причиной коррозии оборудования и образования воздушных пробок. Кроме того, в отличие от обычного расширительного бака, мембранный бак можно разместить в любом месте дома (открытый – только в верхней точке системы). Вне зависимости от функционального назначения инженерной системы мембранный бак сглаживает колебания давления в ней и компенсирует гидравлические удары. Торговая марка VALT

Бак расширительный для систем водоснабжения 150л. СИНИЙ CIMM ХВС CM.AFE.150

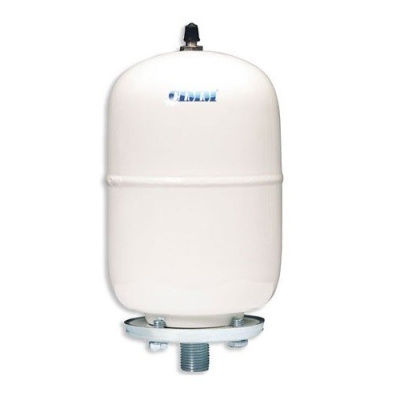

Бак расширительный 8 л. для ГВС БЕЛЫЙ (серый) CM.ACS.008

Бак расширительный 150л. с под. КРАСНЫЙ CIMM

STOUT Мембранный расширительный бак 35 л. 3/4" 5 бар, 100°C, для отопления красный STH-0005-000035

Дачная душевая кабина "Rostok" сборная без бака серый

Бак расширительный 8 литров. подкл. 3/4" для ОТОПЛЕНИЯ (311 х 200 мм) вес 1,55 кг Wester 5 бар

Назначение:

- Мембранные баки Wester серии WRV предназначены для компенсации температурного расширения теплоносителя в замкнутых системах отопления.

- В качестве теплоносителя допускается использование воды или водного раствора гликоля с концентрацией до 50%.

- Технические характеристики Диапазон рабочих температур теплоносителя: -10…+100 °С.

Материал корпуса: Сталь углеродистая с эпоксиполиполиэфирным наружным покрытием красного цвета RAL 3020

Материал контрфланца: Сталь углеродистая с эпоксиполиэфирным покрытием красного цвета RAL 3020

Материал мембраны: EPDM (этилен-пропилендиен мономер)

Материал ниппеля: латунь.

Тип мембраны: заменяемая.

Габаритные размеры:

Все модели обладают следующими конструктивными особенностями:

а) баки сделаны из прочной высококачественной стали по своей конструкции рассчитаны на многолетнюю эксплуатацию.

б) баки снабжены штуцерами для подключения к системе отопления. Баки 200- 1000 снабжены держателем мембраны к которому можно подключить манометр или необходимо заглушить.

в) модели 50-150 выполнены на опорах, модели 200-1000 выполнены на стойках.

Размещение и монтаж

Место установки бака необходимо выбрать так, чтобы предохранить его от ударов, производственной вибрации, воздействия атмосферных осадков. Любой удар или механическое воздействие могут привести к нарушению герметичности и как следствие выхода из строя расширительного бака.

При подключении мембранного бака к трубопроводу системы необходимо установить отключающий кран и кран для опорожнения мембранного бака, как показано на схеме.

Максимальное рабочее давление бака должно быть больше, чем давление срабатывания предохранительного клапана. При этом необходимо учесть разницу в высоте расположения бака и предохранительного клапана.

Перед установкой бака необходимо настроить давление в воздушной полости мембранного бака, для чего подключить компрессор к ниппелю бака и накачать бак воздухом до расчетного давления.

При испытании системы отопления давлением, превышающим максимальное рабочее давление бака, необходимо отсоединить бак и заглушить подводящий трубопровод.

Техническое обслуживание:

При эксплуатации мембранного необходимо не реже 1 раза в месяц проверять давление в воздушной полости.

Периодически, один раз в год, проводить профилактический осмотр.

Проверка давления в воздушной полости должна производится при остановленном котле, и отключенном от системы мембранном баке. Отключающий кран (п.6) должен быть закрыт, кран для слива теплоносителя из бака (п.7) открыт. После проверки и настройки давления в воздушной полости кран слива теплоносителя закрыть, а отключающий кран открыть. Не разрешается эксплуатация системы при закрытом отключающем кране на мембранном баке.

Вариант установки расширительного бака:

Возможные неисправности и способы их устранения:

Условия транспортировки, хранения и эксплуатации

Условия транспортирования 5(ОЖ2) по ГОСТ15150. Разрешается транспортировать любым видом закрытого транспорта, в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.

Баки мембранные предназначены для эксплуатации в стационарном положении, в помещении. Поверхность бака необходимо предохранять от механических повреждений, абразивных и химических воздействий.

Климатическое исполнение баков мембранных и их функциональных составных частей соответствует условиям эксплуатации УХЛ, категории размещения 4 по ГОСТ 15150-69 и обеспечивает работоспособность в заданных условиях эксплуатации.

Температура помещения при эксплуатации мембранных баков, должна находиться в пределах +1 до +40 °С. Влажность воздуха не должна превышать 80% при +25 °С. Минимальная температура хранения – минус 50 °С.

Гарантийные обязательства.

Изготовитель гарантирует соответствие расширительных баков модели WRV требованиям безопасности, при условии соблюдения потребителем правил транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок – 2 года со дня продажи.

Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

Гарантия не распространяется на дефекты, возникшие по вине потребителя в нарушении правил установки и эксплуатации, а также при наличии механических повреждений.

Срок службы изделия – 7 лет, при условии соблюдения условий монтажа и эксплуатации.

Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока покупателю не возмещаются.
