Квартирные (бытовые) счетчики воды

Технические характеристики:

Диаметр условного прохода, мм: 15
Номинальное давление, МПа (бар): 1.0 (10)
Температура воды, ^оС: 5...90
Максимальный расход, м³/час: 3.0
Габаритные размеры, мм, не более:
- длина: 110
- длина с монтажными штуцерами: 190
- ширина: 80
- высота: 85
Вес импульса на выходе датчика, л: 10

Описание:

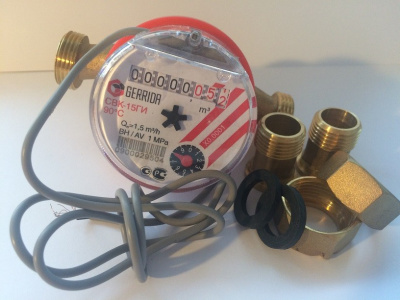

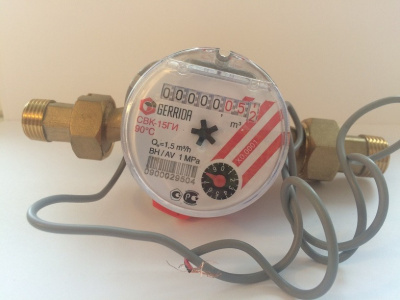

Счётчик воды крыльчатый СВК-15Г предназначен для измерения объёма воды в системах водоснабжения в соответствии с ГОСТ Р 50601-93.

Счётчики СВК-15Г являются универсальными и могут быть использованы для измерения объема как горячей, так и холодной воды.

Счётчик применяется для учета, в том числе коммерческого, потребления воды в промышленной и коммунально-бытовой сферах, а также контроля технологических процессов.

Счётчик отвечает техническим условиям ТУ 4213-001-26384587-2014.

Счётчик имеет защиту от действия постоянного магнитного поля, создаваемого постоянным магнитом с магнитной индукцией на поверхности от 50 до 100 мТл, общей площадью до 60 см².

Оси крыльчатки расположены на каменных опорах – это уменьшает трение при вращении крыльчатки, улучшает чувствительность, обеспечивает лучшую точность и стабильность характеристик.

Детали, соприкасающиеся с проточной водой, изготовлены из пластмассы, не снижают качества воды и устойчивы к её воздействию.

Счётные механизмы могут вращаться относительно проливной части, что позволяет устанавливать счётчики как на вертикальные, так и на горизонтальные трубопроводы.

Наличие импульсного выхода позволяет подключать счётчик к системам диспетчеризации и системам удалённого сбора информации.

Интервал между поверками при работе на горячей воде и на холодной воде — 6 лет.

Гарантийный срок хранения счётчика - 18 месяцев со дня изготовления предприятием-изготовителем. Гарантийный срок эксплуатации счётчика - 6 лет со дня введения его в эксплуатацию.

Счётчик может поставляться с обратным клапаном и монтажным комплектом (уточняйте при заказе).

ОСВХ/ОСВУ Ду 15

Счетчик крыльчатый одноструйный холодной или горячей воды

Применение

счетчик воды предназначен для установки в квартирах, дачных домах и других объектах с малым расходом воды;

- ОСВХ - счетчик холодной воды;

- ОСВУ - универсальный счетчик воды может применяться для измерений объемов как холодной, так и горячей воды;

- ОСВУ- предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 90° C и давлением до 1,6 МПа;

- ОСВХ- предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 50° C и давлением до 1,6 МПа;

Счетчики могут выпускаться в двух исполнениях - по ГОСТ Р 50193.1-92 и ТУ 4213 001-77986247-2005, отличающихся значениями минимальных расходов.

Варианты оснащения

стандартное исполнение:

латунный корпус;

присоединение резьбовое;

монтажная длина 110 мм;

неразъемное монтажное кольцо;

набор монтажных частей, обратный клапан (в КМЧ) и прокладок в комплекте;

Достоинства

- межповерочный интервал 6 лет на холодной и горячей воде;

- диапазон температуры воды от +5 до +50°C для ОСВХ, от +5 до +90°C для ОСВУ;

- счетчик воды герметичен и выдерживает максимальное рабочее давление до 1,6 МПа;

- латунный корпус;

- длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;

- распространенная монтажная длинна проточной части счетчика воды 110 мм;

- полностью соответствует ГОСТ Р 50193.1 и требованиям санитарно-эпидемиологического контроля;

- сохранение заявленных метрологических характеристик на протяжении всего срока службы даже при работе в неблагоприятных условиях;

- не требует прокладки электрических сетей – счетчик независим от источников питания;

- максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями;

- малая потеря давления;

- минимальные затраты на установку и эксплуатацию;

- надежная конструкционная защита от внешнего магнитного воздействия;

- срок службы - не менее 12 лет

Считывание показаний

Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 360 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика.

Испытания счетчика выявили, что на протяжении срока службы они стабильно сохраняют заявленные метрологические

Принцип работы

Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм механически - через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют). Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.

Технические характеристики:

ВКМ «РОСИЧ» (Ду 15, 20)

Счетчик крыльчатый мокроходный одноструйный холодной воды.

Применение

Предназначен для установки в дачных домах и других объектах с малым расходом воды;

Может быть установлен в помещениях с повышенной влажностью, а также затапливаемых колодцах;

Предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 40°C и давлением до 1,6 МПа;

ВКМ «РОСИЧ» ДГ может быть интегрирован в автоматизированную систему сбора данных (АСКУЭ).

Варианты оснащения:

стандартное исполнение:

- латунный корпус;

- присоединение резьбовое;

- роликовые барабанчики счетного механизма находятся в капсуле, заполненной техническим глицерином;

- корпус синего цвета;

- набор монтажных частей и прокладок в комплекте

    модификация счетчика с импульсным выходом (ДГ):

стандартное исполнение;

датчик герконовый;

    модификация ВКМ без глицерина mini S:

- стандартное исполнение;

- заполнение глицерином счетного механизма отсутсвует;

- корпус не окрашен;

    Достоинства:

-          счетчик воды работает в затапливаемых помещениях и колодцах;

-          мокроходный счетчик воды не имеет разделения на «сухую» и «мокрую» часть, прямая передача вращения крыльчатки в счетный механизм без использования магнитной муфты обеспечивает высокую чувствительность счетчика, особенно в области малых расходов;

-          счетный механизм может быть заполнен техническим глицерином, что позволяет индикаторному табло всегда оставаться чистым для комфортного снятия показаний;

-          латунный корпус;

-          возможность интеграции счетчика в автоматизированную систему сбора данных (АСКУЭ) в комплектации счетчика воды импульсным выходом (ДГ);

-          счетчик воды герметичен и выдерживает максимальное рабочее давление до 1,6МПа;

-          СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68;

-          может быть оснащен герконовым датчиком импульсов (ДГ), что позволяет снимать показания с помощью выносного индикатора;

-          полностью соответствует ГОСТ Р 50193;

-          не требует прокладки электрических сетей –счетчик независим от источников питания;

-          счетный механизм закрыт толстым стеклом;

-          бесшумная работа счетчика воды;

-          оснащён защитной крышкой;

-          счетчик неприхотлив к условиям эксплуатации;

-          МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ.

    Точность

Конструкция одноструйных счетчиков простая и надежная.

На работоспособность счетчика ВКМ «РОСИЧ» не влияют внешние магнитные поля. Между счетным механизмом счетчика и крыльчаткой – надежная механическая передача.

Вращение крыльчатки напрямую передается на счетный механизм, что обеспечивает повышенную точность показаний.

Счетный механизм может быть заполнен глицерином, который защищает от содержащихся в воде примесей, что позволяет беспрепятственно производить съем показаний даже в мутной воде.

    Считывание показаний

Счетчик имеет индикаторное устройство с роликовыми барабанчиками. Счетный механизм обеспечивает отображение показаний в м³ и его долях. Счётный механизм может быть заполнен глицерином, с помощью свойств которого счетный механизм защищен от проникновения воды и загрязнений. Прибор выпускается в модификации с дистанционным съемом показаний – ВКМ «РОСИЧ» ДГ. Для дистанционной передачи данных используется герконовый датчик. Модификация, оборудованная датчиком геркона, позволяет устанавливать счетчик в местах, где затруднено визуальное снятия показаний с счетного механизма, а также позволяет подключать к системам АСКУЭ.

Принцип работы

Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм механически - через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют). Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.

Комплектация

- счетчик воды;

- паспорт;

- комплект присоединительных частей;

- герконовый датчик – для модификации ДГ.

Технические характеристики:

Счетчики воды модели ВСКМ на горячую и холодную воду.

Счетчик крыльчатый одноструйный холодной и горячей воды.

Применение

счетчик воды предназначен для установки в квартирах, дачных домах и других объектах с малым расходом воды;

ВСКМ универсальный счетчик воды может применяться для измерений объемов как холодной, так и горячей воды;

предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 90° C и давлением до 1,6 МПа;

может быть интегрирован в автоматизированную систему сбора данных (АСКУЭ) как проводную (ДГ), так и беспроводную(МИД).

Варианты оснащения

стандартное исполнение:

·         латунный корпус;

·         присоединение резьбовое;

·         набор монтажных частей и прокладок в комплекте;

·         счетный механизм может быть оснащен МИД-сенсором;

модификация счетчика с импульсным выходом (ДГ):

o    стандартное исполнение;

o    датчик герконовый (МИД-сенсор отсутствует);

o    цена импульса - 10 л/импульс;

модификация с МИД интерфейсом:

o    стандартное исполнение;

o    счетный механизм оснащен МИД-сенсором;

o    корпус счетного механизма подготовлен для установки МИД;

модификация счетчика с ДГ с ценой одного импульса - 1л (1л/имп):

o    стандартное исполнение;

o    дачик геркона установлен на литровой стрелке счетного механизма;

модификация счетчика с монтажной длинной (80мм):

o    стандартное исполнение;

o    монтажная длина L=80 мм.

модификация счетчика с монтажной длинной (80мм) с импульсным выходом (ДГ):

o    стандартное исполнение;

o    монтажная длина L=80 мм.

o    датчик герконовый (МИД-сенсор отсутствует);

o    цена импульса - 10 л/импульс;

Достоинства

МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;

диапазон температуры воды от +5 до +90°C;

счетчик воды герметичен и выдерживает максимальное рабочее давление до 1,6 МПа;

латунный корпус;

длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;

монтажная длина проточной части счетчика воды в двух исполнениях(110 мм и 80 мм);

возможность интеграции счетчика в автоматизированную систему сбора данных (АСКУЭ): счетчик воды может быть оснащен МИД-сенсором, позволяющим устанавливать МИД, либо может комплектоваться импульсным выходом (ДГ);

полностью соответствует ГОСТ Р 50193;

сохранение заявленных метрологических характеристик на протяжении всего срока службы даже при работе в неблагоприятных условиях;

не требует прокладки электрических сетей – счетчик независим от источников питания;

высокая перегрузочная способность по расходу и давлению;

максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями;

малая потеря давления;

минимальные затраты на установку и эксплуатацию;

надежная конструкционная защита от внешнего магнитного воздействия;

усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;

срок службы не менее 12 лет

Точность

Уникальная точность достигается применением целого ряда инноваций и разработок в конструкции прибора. Неоднократные испытания счетчика выявили, что на протяжении срока службы они стабильно сохраняют заявленные метрологические характеристики.

Считывание показаний

Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 360 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Кроме того, прибор может быть оснащен специальным стрелочным металлическим указателем «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика).

Принцип работы

Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм механически - через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют). Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.

Технические характеристики:

Теплосчетчик квартирный, с тахометрическим расходомером, R-485 (на подающий тр.) 1,5 м3/час

Теплосчетчик кварт. с тахометрическим расходомером, M-BUS и имп. вых. (на подающий тр.) 0,6 м3/час

Теплосчетчик квартирный, с тахометрическим расходомером, M-BUS (на обратный тр.) 1,5 м3/час VALTEC

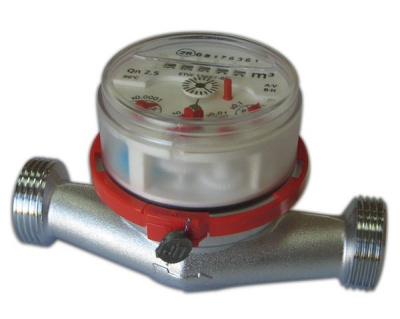

Счётчик открытого монтажа - одноструйный сухоход с опциональным счётным механизмом.

Наш одноструйный счётчик с крыльчаткой (также и счётчик открытого монтажа) многократно подтвердил свои высокие качества. Он - полный сухоход с поворачиваемой головкой счётного механизма для комфортного считывания при горизонтальном и вертикальном положениях монтажа.

Конструктив ЕТК предназначен для температур воды до 30°С, конструктив ЕТW применяется максимально до температуры 90°С. Благодаря применению соответствующих материалов счётчику не причинят вреда и более высокие, но кратковременные температуры (ETK до 50°C, ETW до 100°C). Наши счётчики стандартно оснащаются новаторским 8-роликовым счётным механизмом.

Для расходов до Qn 2,5 предлагается наш одноструйный счётчик. Он имеет очень малое значение пуска и монтируется горизонтально и вертикально. Компактная конструкция полного сухохода даёт возможность использовать его в труднодоступных местах монтажа. Его 8-роликовый счётный механизм гарантирует правильный результат считывания. Для холодной воды с температурой до 30°С применяется наш ETK-M. Для температур до 90°С поставляется как альтернатива вариант для теплой воды ETW-M.

Краткий обзор свойств и функций

■ Новаторский счётный механизм с модульной опцией для функционального расширения

■ Идеален в качестве счётчика открытого монтажа для поквартирного учёта потребления

■ Вариант для холодной воды надёжен до 50°C

■ Вариант для горячей воды надёжен до 90°C

■ Для вертикального и горизонтального монтажа

Нормы и предписания

Все изготовленные нами счётчики соответствуют строительным и монтажным размерам по DIN ISO 4064 или DIN 19684 часть 3 и другим национальным и международным нормам и директивам. Имеющиеся сертификаты PTB имеют защиту состояния до 2016 года и дают нашим клиентам уверенность в обеспечении показавшей себя на деле измерительной техникой. Мы уже претворили в жизнь актуальные разработки европейских сертификационных методик. Мы успешно внедрили сертификат и технологию, соответствующие декларации об унификации согласно директивам MID.

Счетчики воды модели ВСКМ на горячую и холодную воду.

Счетчик крыльчатый одноструйный холодной и горячей воды.

Применение

счетчик воды предназначен для установки в квартирах, дачных домах и других объектах с малым расходом воды;

ВСКМ универсальный счетчик воды может применяться для измерений объемов как холодной, так и горячей воды;

предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 90° C и давлением до 1,6 МПа;

может быть интегрирован в автоматизированную систему сбора данных (АСКУЭ) как проводную (ДГ), так и беспроводную(МИД).

 Варианты оснащения

стандартное исполнение:

·         латунный корпус;

·         присоединение резьбовое;

·         набор монтажных частей и прокладок в комплекте;

·         счетный механизм может быть оснащен МИД-сенсором;

модификация счетчика с импульсным выходом (ДГ):

o    стандартное исполнение;

o    датчик герконовый (МИД-сенсор отсутствует);

o    цена импульса - 10 л/импульс;

модификация с МИД интерфейсом:

o    стандартное исполнение;

o    счетный механизм оснащен МИД-сенсором;

o    корпус счетного механизма подготовлен для установки МИД;

модификация счетчика с ДГ с ценой одного импульса - 1л (1л/имп):

o    стандартное исполнение;

o    датчик геркона установлен на литровой стрелке счетного механизма;

модификация счетчика с монтажной длинной (80мм):

o    стандартное исполнение;

o    монтажная длина L=80 мм.

модификация счетчика с монтажной длинной (80мм) с импульсным выходом (ДГ):

o    стандартное исполнение;

o    монтажная длина L=80 мм.

o    датчик герконовый (МИД-сенсор отсутствует);

o    цена импульса - 10 л/импульс;

    Достоинства

МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;

диапазон температуры воды от +5 до +90°C;

счетчик воды герметичен и выдерживает максимальное рабочее давление до 1,6 МПа;

латунный корпус;

длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;

монтажная длина проточной части счетчика воды в двух исполнениях(110 мм и 80 мм);

возможность интеграции счетчика в автоматизированную систему сбора данных (АСКУЭ): счетчик воды может быть оснащен МИД-сенсором, позволяющим устанавливать МИД, либо может комплектоваться импульсным выходом (ДГ);

полностью соответствует ГОСТ Р 50193;

сохранение заявленных метрологических характеристик на протяжении всего срока службы даже при работе в неблагоприятных условиях;

не требует прокладки электрических сетей – счетчик независим от источников питания;

высокая перегрузочная способность по расходу и давлению;

максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями;

малая потеря давления;

минимальные затраты на установку и эксплуатацию;

надежная конструкционная защита от внешнего магнитного воздействия;

усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;

срок службы не менее 12 лет

Точность

Уникальная точность достигается применением целого ряда инноваций и разработок в конструкции прибора. Неоднократные испытания счетчика выявили, что на протяжении срока службы они стабильно сохраняют заявленные метрологические характеристики.

Считывание показаний

Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 360 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Кроме того, прибор может быть оснащен специальным стрелочным металлическим указателем «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика).

Принцип работы

Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм механически - через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют). Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.

Технические характеристики:

Теплосчетчик квартирный, с тахометрическим расходомером, с выходом M-BUS и блоком имп вых. (для установки на обратный трубопровод) (Qp=1,5 куб.м)

ОСВХ/ОСВУ Ду 15

Счетчик крыльчатый одноструйный холодной или горячей воды

Применение

счетчик воды предназначен для установки в квартирах, дачных домах и других объектах с малым расходом воды;

- ОСВХ - счетчик холодной воды;

- ОСВУ - универсальный счетчик воды может применяться для измерений объемов как холодной, так и горячей воды;

- ОСВУ- предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 90° C и давлением до 1,6 МПа;

- ОСВХ- предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 50° C и давлением до 1,6 МПа;

Счетчики могут выпускаться в двух исполнениях - по ГОСТ Р 50193.1-92 и ТУ 4213 001-77986247-2005, отличающихся значениями минимальных расходов.

    Варианты оснащения

стандартное исполнение:

латунный корпус;

присоединение резьбовое;

монтажная длина 110 мм;

неразъемное монтажное кольцо;

набор монтажных частей, обратный клапан (в КМЧ) и прокладок в комплекте;

Достоинства

- межповерочный интервал 6 лет на холодной и горячей воде;

- диапазон температуры воды от +5 до +50°C для ОСВХ, от +5 до +90°C для ОСВУ;

- счетчик воды герметичен и выдерживает максимальное рабочее давление до 1,6 МПа;

- латунный корпус;

- длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;

- распространенная монтажная длинна проточной части счетчика воды 110 мм;

- полностью соответствует ГОСТ Р 50193.1 и требованиям санитарно-эпидемиологического контроля;

- сохранение заявленных метрологических характеристик на протяжении всего срока службы даже при работе в неблагоприятных условиях;

- не требует прокладки электрических сетей – счетчик независим от источников питания;

- максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями;

- малая потеря давления;

- минимальные затраты на установку и эксплуатацию;

- надежная конструкционная защита от внешнего магнитного воздействия;

- срок службы - не менее 12 лет

Считывание показаний

Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 360 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика.

Испытания счетчика выявили, что на протяжении срока службы они стабильно сохраняют заявленные метрологические

    Принцип работы

Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм механически - через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют). Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.

    Технические характеристики:

Теплосчетчик квартирный, с тахометрическим расходомером, M-BUS (на подающий тр.) 0,6 м3/час VALTEC
