Счетчики для воды и газа

Концентратор общедомовой M-BUS (CAN, до 250 приборов)

Счетчики MTK работают в диапазоне температур от 0,1 до 40 ° C (холодная вода)

Счетчики MTW работают в диапазоне температур от 0,1 до 90 ° C (горячая вода)

Счетчик воды для систем отопления MTH - температура до 150 ° C больше в диапазоне: отопительный прибор

Специализация: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Счетчики DN20 и DN25 мм очень популярны у отдельных участников.

Диаметр измерителей серии MT: DN15, DN20, DN25, DN32, DN40, DN50

Материал корпуса: латунь, соединения: резьба

Принцип работы: Внутренний счетчик воды измеряет количество оборотов рабочего колеса, которое вращается под действием проточной воды. Поток воды поступает в измерительный корпус  через впускную трубу  с встроенным в него фильтром и через тангенциальные отверстия устройства контроля потока  в измерительную камеру, в которой рабочее колесо вращается на сапфировых подшипниках с установленным на нем магнитом муфта. Вода проходит через измерительную камеру через выпускные отверстия устройства контроля потока в выходной трубе    измерителя. Количество оборотов рабочего колеса пропорционально количеству проточной воды.

Разделение потока на отдельные сопла в многоструйных МТ-метрах обеспечивает более равномерную нагрузку на рабочее колесо и его крепления, что повышает надежность инструментов.

Вращение рабочего колеса передается ведомой части магнитной муфты, установленной в счетчике.  Для дистанционного считывания показаний импульсным генератором, имеющим частоту, пропорциональную количеству потока воды, к одной из стрелок стрелки прикреплен магнит, прохождение которого ниже геркона обеспечивает герметичность контактов тростника. Когда в контуре геркона есть напряжение от внешнего источника, когда контакты в цепи замкнуты, протекает ток, протекающий через внешнее устройство (счетчик импульсов).

   Преимущества серии MT:

- Встроенная антимагнитная защита

- Встроенный фильтр

- Все приборы подготовлены для импульсного считывания

- Низкая чувствительность к качеству воды

- Точность измерения (намного выше требования законодательства РФ)

- Долгий срок службы (12 лет)

- Устойчивость к удару водой

- Счетчики MTC (холодная вода) сопротивляются в течение короткого времени

Температурные скачки до 50 ° C, метр MTW (горячая вода) до 120 ° C

Для импульсного выхода готовятся счетчики воды MTK-N / MTW-N (он подходит для поэтапной интеграции уже установленных и работающих устройств в единую сеть для удаленного считывания информации).

После установки на подготовленный счетчик импульсной съемной крышки в любое время

Устройства становятся «Импульсами» MTK-I / MTW-I

Турбинный фланцевый счетчик холодной и горячей воды Вольтмана  (Зеннер)  Zenner  WPH с турбинами горизонтальной оси, предназначенными для измерения объема холодной питьевой воды SanPin 2.1.4.1074-01 и воды в системах отопления для SNP 2.04.07, системы отопления по трубопроводам DN 50,... DN 500 мм в жилых и общественных помещениях,  а также в промышленных зданиях.

В зависимости от температуры рабочей среды измерители WPH доступны в следующих версиях:

WPH-N-K (до 40 ° C) - холодная вода,

WPH-N-W (до 90 ° C) - горячая вода,

WPH-H-I (до 150 ° C) - счетчик для систем отопления (больше в области для нагревательных приборов).

Диаметр измерителя WPH: Ду50, Ду 65, Ду 80, Ду 100, Ду 125, Ду 150, Ду 200,Только для холодной воды:  Ду 250, Ду 300, Ду 400, Ду 500.

Варианты использования: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Турбины Вольтмана  (Зеннер)  Zenner используются в трубах большого диаметра DN 50 ... DN 500 мм для расхода 15 м3 / ч и более.

Принцип работы: Измерение числа оборотов горизонтальной турбины, выполненной в виде многовинтового винта и вращающейся под воздействием проточной воды. Благодаря особой форме рабочего колеса счетчик Вольтмана  (Зеннер)  Zenner перекрывается с особенно низким потерями давления в значительном диапазоне измерений. Вращение импеллера с червячной передачей сухоходного счетного механизма для уточнения из-за возможности количества зубчатого колеса в кубических метрах. Снятие Механизм счета имеет семь барабанов для указания количества в кубических метрах и двух указательных точек для определения пропорций кубического метра. (Литры). Несмотря на то, что конструкция рассчитана на высокие затраты, счетчики надежно запускаются с небольшим количеством воды. Усиленные подшипники с низким коэффициентом трения обеспечивают долгий срок службы счетчика.

Преимущества серии WPH от Вольтман  (Зеннер)  Zenner

• Надежность начинается уже при низкой цене Вольтмана  (Зеннер)  Zenner.

• Высокая надежность и точность при пиковых нагрузках.

• Небольшая потеря давления воды.

• Металлическая крышка.

• Встроенная антимагнитная защита.

• Встроенный фильтр.

• Все приборы подготовлены для импульсного считывания.

• Низкая чувствительность к качеству воды.

• Точность измерения (значительно выше требований законодательства Российской Федерации).

• Длительный срок службы (12 лет).

• Устойчив к гидравлическим ударам.

• Способность выдерживать счетчик WPH-K (холодная вода)

краткосрочные температурные скачки до 50 ° C

Счетчик WPH-W (горячая вода) до 120 ° C.

Счетчики серии WPH (турбина) отвечают требованиям:

• ГОСТ Р 50193-1-92 и ГОСТ 14167-83;

• Международный стандарт ISO 9001: 2008.

Регистрация в государственном реестре средств измерений: сертификат

DE.C.29.004.A № 44699,

Регистрационный номер 48422-11 для счетчиков холодной и горячей воды, турбины W,

Обзор MI 1592-99

Сертификат соответствия № POCC DE.MT42.H00623 № 0916732

Гигиенико-эпидемиологическое заключение №77.01.16.P.008353.06.11

Применение

- предназначен для установки в многоквартирных домах и на предприятиях с большим расходом воды;

- предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 50° C и давлением до 1,6 МПа;

- могут быть установлены в помещениях с повышенной влажностью;

- существуют модификации с возможностью дооснащения в процессе эксплуатации герконовым датчиком или МИД;

- за счет комплектации счетчика датчиком герконовым (ДГ) или МИД-модулем возможна интеграция в автоматизированную систему сбора данных (АСКУЭ).

Варианты исполнения:

стандартное исполнение

- корпус счетного механизма подготовлен для установки МИД;

- чугунный корпус;

- окрашенный корпус синего цвета;

- присоединение фланцевое;

модификация счетчика преподготвленный к установке МИД:

- стандартное исполнение;

- корпус счетного механизма подготовлен для установки МИД;

- счетный механизм оснащен МИД-сенсором;

модификация счетчика с импульсным выходом (ДГ):

- стандартное исполнение;

-  датчик герконовый;

модель выпускается в модификации УК (удлиненный корпус) с нестандартной монтажной длинной

Достоинства:

- МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;

- СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68 (опционально, уточните наличие у вашего менеджера во время заказа);

- выпускается в модификации УК с нестандартной монтажной длинной;

- надежная конструкционная защита от внешнего магнитного воздействия;

-  минимальные затраты на установку и эксплуатацию;

-  не требует прокладки электрических сетей – счетчик независим от источников питания;

- полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля;

Точность:

Высокоточный прибор за счет усовершенствования конструкции турбинки, позволяющей уменьшить нагрузку на ее ось. Счетный механизм защищен от попадания влаги и пыли. Испытания счетчика выявили, что на протяжении срока службы он стабильно сохраняет заявленные метрологические характеристики.

Считывание показаний:

Счетный механизм обеспечивает отображение показаний в м³ и его долях. На шкале счетного механизма имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика. Счетчики типа СТВХ как правило, устанавливаются на узлах коммерческого учета воды. Часто подход к счетчику затруднен, иногда вообще не представляется возможным. Для таких случаев рекомендуется использовать счетчик с дистанционным считыванием показаний. В стандартном исполнении счетчик оснащен МИД-сенсором, что позволяет быстро дооснастить прибор цифровым модулем МИД.

Кроме того, счетчик может до оснащаться стандартным импульсным датчиком (ДГ).

Принцип работы:

Принцип действия счетчиков основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Вращение оси турбинки через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов турбинки в показания отсчетного устройства. Конструктивно счетчики состоят из корпуса, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала.

Технические характеристики:

Фланцевые счетчики Экомера выпускаются для холодно воды, имеют модельную линейку, представленную следующими ДУ: 50, 65, 80, 100, 150. Данные счётчики целесообразно использовать в водомерных узлах для учета холодного водоснабжения, для учета потребления воды в многоквартирных домах и предприятиях, а также различных объектах коммунального хозяйства.

Подбор счётчика производится из расчёта планируемого потребления холодной воды, данные на каждый типоразмер с характеристиками для подбора:

Фланцевый счётчик холодный воды ЭКО-50Ф имеет диаметр условного прохода (Ду)= 50. Расход воды Qmin: Класс В (горизонтальный монтаж) = 0,45 м3/час, Метрологический Класс А (вертикальный монтаж) = 1,2 м3/час. Расход воды Qn (номинальный)= 15 м3/час. Расход воды Qmax (максимальный)= 30 м3/час. Цена деления младшего разряда= 0,001 м3. Максимальное рабочее давление воды не более 1,0 Мпа. Порог чувствительности ЭКО-50Ф не более 0,5Qmin. Dn50, L=200 мм, H= 270мм, Вес =12,66 кг. Межповерочный интервал 6 лет.

Фланцевый счётчик холодный воды ЭКО-65Ф имеет диаметр условного прохода (Ду)= 65. Расход воды Qmin: Класс В (горизонтальный монтаж) = 0,75 м3/час, Метрологический Класс А (вертикальный монтаж) = 2,0 м3/час. Расход воды Qn (номинальный)= 25 м3/час. Расход воды Qmax (максимальный)= 50 м3/час. Цена деления младшего разряда= 0,001 м3. Максимальное рабочее давление воды не более 1,0 Мпа. Порог чувствительности ЭКО-65Ф не более 0,5Qmin. Dn65, L=195 мм, H=280 мм, Вес= 14,08 кг. Межповерочный интервал 6 лет.

Фланцевый счётчик холодный воды ЭКО-80Ф имеет диаметр условного прохода (Ду)= 80. Расход воды Qmin: Класс В (горизонтальный монтаж) = 1,2 м3/час, Метрологический Класс А (вертикальный монтаж) = 3,2 м3/час. Расход воды Qn (номинальный)= 40 м3/час. Расход воды Qmax (максимальный)= 80 м3/час. Цена деления младшего разряда= 0,001 м3. Максимальное рабочее давление воды не более 1,0 Мпа. Порог чувствительности ЭКО-80Ф не более 0,5Qmin. Dn80, L=220 мм, H=300 мм, Вес =15,12 кг. Межповерочный интервал 6 лет.

Фланцевый счётчик холодный воды ЭКО-100Ф имеет диаметр условного прохода (Ду)= 100. Расход воды Qmin: Класс В (горизонтальный монтаж) = 1,8 м3/час, Метрологический Класс А (вертикальный монтаж) = 4,8 м3/час. Расход воды Qn (номинальный)= 60 м3/час. Расход воды Qmax (максимальный)= 120 м3/час. Цена деления младшего разряда= 0,001 м3. Максимальное рабочее давление воды не более 1,0 Мпа. Порог чувствительности ЭКО-100Ф не более 0,5Qmin. Dn100, L=250 мм, H= 360 мм, Вес= 18,48 кг. Межповерочный интервал 6 лет.

Фланцевый счётчик холодный воды ЭКО-150Ф имеет диаметр условного прохода (Ду)= 150. Расход воды Qmin: Класс В (горизонтальный монтаж) = 4,5 м3/час, Метрологический Класс А (вертикальный монтаж) = 12 м3/час. Расход воды Qn (номинальный)= 150 м3/час. Расход воды Qmax (максимальный)= 300 м3/час. Цена деления младшего разряда= 0,01 м3. Максимальное рабочее давление воды не более 1,0 Мпа. Порог чувствительности ЭКО-150Ф не более 0,5Qmin. Dn150, L=300 мм, H=350 мм, Вес= 39,24 кг. Межповерочный интервал 6 лет.

Фланцевые счетчики Экомера предназначаются для учета объема потребляемой холодной питьевой воды при температуре от 5 °С до 40°С по СанПиН 2.1.4.1074-01 и сетевой воды, для промышленных нужд, протекающей по трубопроводу при рабочем давлении в водопроводной сети не более 1,0 Мпа (10 кгс/см2).

Фланцевые счетчики Экомера являются турбинными, корпус счётчика выполнен из чугуна, подсоединение фланцевое, соответствует всем действующим стандартам. Измерительный механизм вмонтирован в корпус счетчика и может при необходимости быть заменен. Крышка корпуса, устройство индикации и магнитная муфта смонтированы вместе.

Принцип работы фланцевых счетчиков Экомера (ЭКО-50Ф, ЭКО-65Ф, ЭКО-80Ф, ЭКО-100Ф, ЭКО-150Ф). При протекании воды сквозь счетчик, происходит вращение турбины. Изначально поток воды попадает в корпус счетчика и проходит через струевыпрямитель, после чего уже попадает в измерительный механизм. На твердых опорах при низком коэффициенте трения, поперек потока в вертикальном положении и вращается турбина, количество оборотов турбины прямо пропорционально количеству воды, которая проходит сквозь водомер. Фланцевые счетчики Экомера предназначены только для измерения холодной воды в диапазоне температур от плюс 5 до плюс 40 градусов по Цельсию.

Каждый поставляемый счетчик комплектуется коробкой и паспортом с первичной поверкой. Межповерочный интервал у фланцевых счётчиков Экомера составляет 6 лет. На все счетчики действует гарантия завода изготовителя.

Фланцевые счетчики Экомера позволяют недорого, качественно и быстро решить вопрос с учетом воды в доме, на предприятии, бассейне, производстве. Данные счётчики Вы можете приобрести в нашем интернет магазине «КИТ инжиниринг» по самой лучшей цене и с максимально оперативной поставкой. На данный момент, фланцевые счетчики для холодной воды под маркой Экомера являются оптимальным выбором прибора учета российского производства по соотношению цена- качество.

Монтаж Фланцевых счетчиков холодной воды ЭКОМЕРА модельного ряда: ЭКО-50Ф, ЭКО-65Ф, ЭКО-80Ф, ЭКО-100Ф, ЭКО-150Ф. Счетчики воды предназначены для установки на горизонтальном участке трубопровода с прямым участком не менее 5 Ду до счетчика и 1 Ду после счетчика (Ду - диаметр условного прохода, совпадает с цифровой маркировкой в наименовании счётчика).

Фланцевые счетчики Экомера могут быть установлены на вертикальном участке трубопровода. При этом они работают в диапазоне расходов, соответствующему классу А. Вертикальная установка – метрологический класс А. Горизонтальная установка – метрологический класс В.

При выборе счетчика необходимо понимать, какой расход воды планируется и какими трубами будет осуществляться подключение объекта к водоснабжению от центрального источника воды.

Применение

- предназначен для установки в многоквартирных домах и на предприятиях с большим расходом воды;

- предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 120° C и давлением до 1,6 МПа;

- могут быть установлены в помещениях с повышенной влажностью;

- счетчики горячей воды СТВУ с импульсным выходoм могут использоваться в составе теплосчетчиков и в тепловых сетях систем теплоснабжения для измерения объема теплоносителя;

- существуют модификации с возможностью дооснащения в процессе эксплуатации герконовым датчиком или МИД;

- за счет комплектации счетчика датчиком герконовым (ДГ) или МИД-модулем возможна интеграция в автоматизированную систему сбора данных (АСКУЭ).

Варианты исполнения:

стандартное исполнение

- корпус счетного механизма подготовлен для установки МИД;

- чугунный корпус;

- окрашенный корпус красного цвета;

- присоединение фланцевое;

модификация счетчика преподготвленный к установке МИД:

-  стандартное исполнение;

- корпус счетного механизма подготовлен для установки МИД;

- счетный механизм оснащен МИД-сенсором;

модификация счетчика с импульсным выходом (ДГ):

- стандартное исполнение;

- датчик герконовый;

модель выпускается в модификации УК (удлиненный корпус) с нестандартной монтажной длинной

Достоинства:

- МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;

- СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68 (опционально, уточните наличие у вашего менеджера во время заказа);

- выпускается в модификации УК (удлиненный корпус) с нестандартной монтажной длинной;

- надежная конструкционная защита от внешнего магнитного воздействия;

- минимальные затраты на установку и эксплуатацию;

- не требует прокладки электрических сетей – счетчик независим от источников питания;

- полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля.

Точность:

Высокоточный прибор за счет усовершенствования конструкции турбинки, позволяющей уменьшить нагрузку на ее ось. Счетный механизм защищен от попадания влаги и пыли. Испытания счетчика выявили, что на протяжении срока службы он стабильно сохраняет заявленные метрологические характеристики.

Считывание показаний:

Счетный механизм обеспечивает отображение показаний в м³ и его долях. На шкале счетного механизма имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика. Счетчики типа СТВУ как правило, устанавливаются на узлах коммерческого учета воды. Часто подход к счетчику затруднен, иногда вообще не представляется возможным. Для таких случаев рекомендуется использовать счетчик с дистанционным считыванием показаний. В стандартном исполнении счетчик оснащен МИД-сенсором, что позволяет быстро дооснастить прибор цифровым модулем МИД.

Кроме того, счетчик может до оснащаться стандартным импульсным датчиком (ДГ).

Принцип работы:

Принцип действия счетчиков основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Вращение оси турбинки через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов турбинки в показания отсчетного устройства. Конструктивно счетчики состоят из корпуса, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала.

Технические характеристики:

Счетчик импульсов пров. унив. СИПУ RS485 10-ти канальный

Счетчики воды модели ВСКМ на горячую и холодную воду.

Счетчик крыльчатый одноструйный холодной и горячей воды.

Применение

счетчик воды предназначен для установки в квартирах, дачных домах и других объектах с малым расходом воды;

ВСКМ универсальный счетчик воды может применяться для измерений объемов как холодной, так и горячей воды;

предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 90° C и давлением до 1,6 МПа;

может быть интегрирован в автоматизированную систему сбора данных (АСКУЭ) как проводную (ДГ), так и беспроводную(МИД).

 Варианты оснащения

стандартное исполнение:

·         латунный корпус;

·         присоединение резьбовое;

·         набор монтажных частей и прокладок в комплекте;

·         счетный механизм может быть оснащен МИД-сенсором;

модификация счетчика с импульсным выходом (ДГ):

o    стандартное исполнение;

o    датчик герконовый (МИД-сенсор отсутствует);

o    цена импульса - 10 л/импульс;

модификация с МИД интерфейсом:

o    стандартное исполнение;

o    счетный механизм оснащен МИД-сенсором;

o    корпус счетного механизма подготовлен для установки МИД;

модификация счетчика с ДГ с ценой одного импульса - 1л (1л/имп):

o    стандартное исполнение;

o    дачик геркона установлен на литровой стрелке счетного механизма;

модификация счетчика с монтажной длинной (80мм):

o    стандартное исполнение;

o    монтажная длина L=80 мм.

модификация счетчика с монтажной длинной (80мм) с импульсным выходом (ДГ):

o    стандартное исполнение;

o    монтажная длина L=80 мм.

o    датчик герконовый (МИД-сенсор отсутствует);

o    цена импульса - 10 л/импульс;

Достоинства

МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;

диапазон температуры воды от +5 до +90°C;

счетчик воды герметичен и выдерживает максимальное рабочее давление до 1,6 МПа;

латунный корпус;

длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;

монтажная длина проточной части счетчика воды в двух исполнениях(110 мм и 80 мм);

возможность интеграции счетчика в автоматизированную систему сбора данных (АСКУЭ): счетчик воды может быть оснащен МИД-сенсором, позволяющим устанавливать МИД, либо может комплектоваться импульсным выходом (ДГ);

полностью соответствует ГОСТ Р 50193;

сохранение заявленных метрологических характеристик на протяжении всего срока службы даже при работе в неблагоприятных условиях;

не требует прокладки электрических сетей – счетчик независим от источников питания;

высокая перегрузочная способность по расходу и давлению;

максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями;

малая потеря давления;

минимальные затраты на установку и эксплуатацию;

надежная конструкционная защита от внешнего магнитного воздействия;

усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;

срок службы не менее 12 лет

Точность

Уникальная точность достигается применением целого ряда инноваций и разработок в конструкции прибора. Неоднократные испытания счетчика выявили, что на протяжении срока службы они стабильно сохраняют заявленные метрологические характеристики.

Считывание показаний

Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 360 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Кроме того, прибор может быть оснащен специальным стрелочным металлическим указателем «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика).

Принцип работы

Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм механически - через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют). Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.

Технические характеристики:

Счетчики MTK работают в диапазоне температур от 0,1 до 40 ° C (холодная вода)

Счетчики MTW работают в диапазоне температур от 0,1 до 90 ° C (горячая вода)

Счетчик воды для систем отопления MTH - температура до 150 ° C больше в диапазоне: отопительный прибор

Специализация: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Счетчики DN20 и DN25 мм очень популярны у отдельных участников.

Диаметр измерителей серии MT: DN15, DN20, DN25, DN32, DN40, DN50

Материал корпуса: латунь, соединения: резьба

Принцип работы: Внутренний счетчик воды измеряет количество оборотов рабочего колеса, которое вращается под действием проточной воды. Поток воды поступает в измерительный корпус  через впускную трубу  с встроенным в него фильтром и через тангенциальные отверстия устройства контроля потока  в измерительную камеру, в которой рабочее колесо вращается на сапфировых подшипниках с установленным на нем магнитом муфта. Вода проходит через измерительную камеру через выпускные отверстия устройства контроля потока в выходной трубе    измерителя. Количество оборотов рабочего колеса пропорционально количеству проточной воды.

Разделение потока на отдельные сопла в многоструйных МТ-метрах обеспечивает более равномерную нагрузку на рабочее колесо и его крепления, что повышает надежность инструментов.

Вращение рабочего колеса передается ведомой части магнитной муфты, установленной в счетчике.  Для дистанционного считывания показаний импульсным генератором, имеющим частоту, пропорциональную количеству потока воды, к одной из стрелок стрелки прикреплен магнит, прохождение которого ниже геркона обеспечивает герметичность контактов тростника. Когда в контуре геркона есть напряжение от внешнего источника, когда контакты в цепи замкнуты, протекает ток, протекающий через внешнее устройство (счетчик импульсов).

   Преимущества серии MT:

- Встроенная антимагнитная защита

- Встроенный фильтр

- Все приборы подготовлены для импульсного считывания

- Низкая чувствительность к качеству воды

- Точность измерения (намного выше требования законодательства РФ)

- Долгий срок службы (12 лет)

- Устойчивость к удару водой

- Счетчики MTC (холодная вода) сопротивляются в течение короткого времени

Температурные скачки до 50 ° C, метр MTW (горячая вода) до 120 ° C

Для импульсного выхода готовятся счетчики воды MTK-N / MTW-N (он подходит для поэтапной интеграции уже установленных и работающих устройств в единую сеть для удаленного считывания информации).

После установки на подготовленный счетчик импульсной съемной крышки в любое время

Устройства становятся «Импульсами» MTK-I / MTW-I

Счетчики фланцевые СТВ-Г(У) могут монтироваться на подающих и обратных линиях трубопровода в закрытых или открытых системах теплоснабжения, горячего водоснабжения. Причем счётчики фланцевые НОРМА СТВ (Ду50, 65, 80, 100, 125, 150) ГИ с импульсным выходом могут использоваться как часть комплекта теплосчетчиков или с другими электронными приборами. Также, счетчики исполнения СТВ-Г могут использоваться для измерения потребления холодной воды, что делает их универсальными. Поверка на ХВС в таком случае будет такая же, как на ГВС и составит 6 лет межповерочного интервала.

Фланцевые счётчики Норма по степени защиты соответствуют IP 68, что позволяет им быть устойчивыми к проникновению пыли и затоплению.

Счетчики отечественного производства НОРМА могут устанавливаться на горизонтальных и вертикальных участках трубопровода. При горизонтальной установке, счётчик Норма СТВ-Г будет соответствовать метрологическому классу В, а при вертикальной – А.
Все фланцевые счётчики норма обладают противомагнитной защитой.

Корпус фланцевого счётчика СТВ выполнен из чугуна, механизм внутри корпуса- является взаимозаменяемым. Счётчики воды: СТВ-50Г, СТВ-65Г, СТВ-80Г СТВ-100Г, СТВ-150Г имеют сухоходный механизм.

Межповерочный интервал составляет 6 лет.
Счётчики воды фланцевые турбинные сухоходные НОРМА СТВ-Г соответствуют по всем требованиям, предъявляемым к счётчикам: ГОСТ 8.156-83, ГОСТ Р 50193.1-92, ГОСТ 14167-83, ГОСТ Р 8.510-2002.

Применение

· Счетчики идеально подходят для установки в качестве общедомовых приборов учета холодной воды

· Цена импульса: 10 литров/импульс

Варианты оснащения:

• стандартное исполнение:

- латунный корпус;

- присоединение резьбовое;

- счетный механизм оснащен МИД-сенсором;

• модификация счетчика с импульсным выходом (ДГ):

- стандартное исполнение;

- датчик герконовый (МИД-сернсор отсутствует);

Достоинства:

• МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
• соответствует метрологическому классу С;
• диапазон температуры измеряемой воды от +5 до 50°C (ОСВХ)/150°C (ОСВУ);
• счетчик воды герметичен и выдерживает максимальное рабочее давление до 1.6МПа;
• латунный корпус;
• длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;
• монтажная длина счетчиков воды моделей ОСВХ/ОСВУ практически не имеет аналогов на рынке; короченное исполнение позволяет монтировать счетчик в стесненных условиях;
• возможность интеграции счетчика в автоматизированную систему сбора данных: счетчик воды оснащен МИД-сенсором, позволяющим устанавливать МИД-Р (см. раздел Системы сбора и управления данными); либо может комплектоваться импульсным выходом (ДГ);
• полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля;
• не требует прокладки электрических сетей – счетчик независим от источников питания;
• высокая перегрузочная способность по расходу и давлению;
• максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями;
• малая потеря давления;
• минимальные затраты на установку и эксплуатацию;
• срок службы 12 лет;
• надежная конструкционная защита от внешнего магнитного воздействия;
• усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;

Технические характеристики:

Счетчики крыльчатые одноструйные сухоходные НОРМА СВКМ-Г,Х
Счетчики крыльчатые НОРМА СВКМ-Г,Х (одноструйные сухоходные) предназначены для измерений объема холодной питьевой, горячей воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводу при температуре от +5°С до +90°С и рабочем давлении в водопроводной сети не более 1,6 МПа (16 кгс/см2).
Счетчики защищены от манипулирования показаниями с помощью внешнего магнитного поля.

Технические характеристики:

Гарантийный срок эксплуатации 30 месяцев со дня ввода прибора в эксплуатацию, но не более 36 месяцев со дня первичной поверки. При отсутствии в руководстве по эксплуатации даты ввода в эксплуатацию, гарантийный срок эксплуатации отсчитывается со дня первичной поверки.

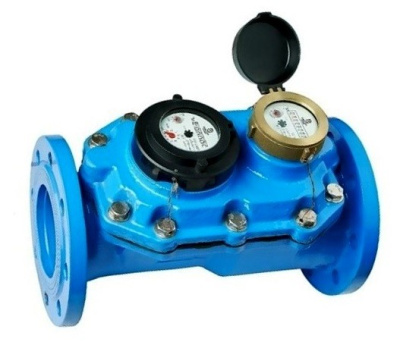

ФЛАНЦЕВЫЙ КОМБИНИРОВАННЫЙ СЧЕТЧИК Воды СТВК

ВАРИАНТЫ ИСПОЛНЕНИЯ:

СТВК–1 конструктивно исполнен в едином корпусе, счетчики расположены последовательно. Серийно выпускается в следующих диаметрах условного перехода: 50/15, 65/20, 80/20, 100/20, 150/40. Дополнительно может быть оснащен импульсными выходами, СТВК-1 ХХ/ХХ ДГ.

СТВК–2. Счетчики воды состоят из двух счетчиков с разными пределами измерений. Один прибор «фланцевый» является основным, а другой «резьбовой» — вспомогательным.

Область применения фланцевого счетчика воды СТВК:

- Данная модель счетчика предназначена для измерения потребляемого объема холодной воды температурой до 50 градусов по Цельсию.

-СТВК применяется в системах с большой амплитудой расходов воды.

- Как правило устанавливается в сетях пожаротушения и на объектах, где существуют значительные колебания расхода воды.

Преимущества:

- Счётчик произведен в соответствии с ГОСТ Р 50193 и ISO 4064, ISO 7858.1.2.3

- В корпусе водомера СТВК находятся 2 счетчика: турбинный, который используется для измерения больших расходов воды. И второй: многоструйный крыльчатый водомер для измерения меньших расходов. З а счёт подобной комбинированной системы, достигается точное измерение потребляемой воды при большом разбросе расходуемой воды.

-Модели с маркировкой «ДГ» имеют импульсный выход и готовы к работе в системе автоматизированного учета потребления воды. На счётных механизмах обоих счетчиков стоят МИД- сенсоры.

За счёт конструктивных особенностей счетчики СТВК имеют значительный запас прочности, что позволяет работать им на предельных расходах и в условиях резкого перепада давления. Объем потребляемой воды является суммой показателей турбинного и крыльчатого счётчиков.

Допустимо устанавливать счетчики в помещении с температурой от +5 до +50 градусов по Цельсию. Допустимая влажность в помещении при этом не более 95%. Счетчик устанавливают на горизонтальном участке трубопровода. Подключения прибора учета фланцевое по ГОСТ 12815.

Универсальные счетчики воды GERRIDA СВК-25/32/40/50- это многоструйные сухоходы с резьбовым присоединением, которые  предназначены для учета расхода  воды в системах водоснабжения в соответствии с ГОСТ Р 50601-93. Допустимая рабочая температура воды до 90°С позволяет использовать их одинаково эффективно как для холодной, так и для горячей воды.

Водосчетчики GERRIDA устанавливаются в помещениях с относительной влажностью не более 80% и рекомендованной температурой окружающего воздуха +5+50°С.

Для предотвращения выхода из строя счетчика в результате попадания песка, окалины и других механических частиц, а так же гидравлического удара рекомендуется перед счетчиком установить не только фильтр механической очистки, но и регулятор давления.

Дополнительная комплектация промышленных счетчиков воды GERRIDA импульсным выходом дает возможность использовать дистанционную передачу показаний и применять  в составе узлов учета воды и тепловой энергии.

Все счетчики GERRIDA  сертифицированы на территории РФ и СНГ, имеют антимагнитную защиту и соответствуют техническим условиям ТУ 4213-001-65492540-2010.

Межповерочный интервал составляет 6 лет при работе на горячей воде или холодной воде.

Гарантийный срок хранения счётчика - 18 месяцев со дня изготовления предприятием-изготовителем.

Гарантийный срок эксплуатации счётчика - 36 месяцев со дня введения его в эксплуатацию.

Тахометрический компактный теплосчетчик СТК «МАРС» (Ду 15,20)

- предназначен для измерения тепловой энергии, объема и температуры теплоносителя, а также для подсчета количества импульсов, формируемых приборами учета с импульсным выходом в квартирах и коттеджах с малым расходом объема теплоносителя;

- устанавливается либо в подающем, либо в обратном трубопроводе в системах с горизонтальной разводкой;

- за счет комплектации счетчика импульсным выходом или RS485 возможна интеграция в автоматизированную систему сбора данных (АСКУЭ);

Варианты оснащения:

стандартное исполнение:

- латунный корпус;

- оптический интерфейс (опционально, уточните наличие у вашего менеджера во время заказа);

исполнение с интерфейсом RS485:

 -стандартное исполнение;

 -вычислитель оснащен интерфейсом RS485;

исполнение с импульсным выходом:

 -стандартное исполнение;

 -вычислитель оснащен импульсным выходом (цена импульса настраиваемая);

все модификации выпускается для установки как на подающий трубопровод, так и на обратный трубопровод;

все модификации выпускаются на три варианта номинальных расходов (см. таблицу).

Достоинства.

- конструкция теплосчетчика СТК «МАРС» обеспечивает удобство эксплуатации. Корпус теплосчетчика СТК «МАРС» имеет высокий класс защиты, обеспечивая этим возможность установки счетчика в помещениях с высокой влажностью;

 -возможность отсоединения электронного блока от проточной части прибора позволяет комфортно считывать показания визуально за счет установки электронного блока в удобном месте, удаленном от проточной части прибора на расстоянии до 1,5м;

 -теплосчетчики СТК «МАРС» не нуждаются в особом техническом обслуживании и при соблюдении требований к его монтажу и условиям эксплуатации функционируют без отказов в течение многих лет;

 -средний срок службы теплосчетчика не менее 12 лет; теплосчетчик СТК «МАРС» имеет энергонезависимую память, в которой регистрируются помесячные значения тепловой энергии не менее чем за 18 месяцев, посуточные значения не менее чем за 180 суток и почасовые значения не менее чем за 60 суток;

 -МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;

 -обладает оптическим интерфейсом (опционально, уточните наличие у вашего менеджера во время заказа)

Точность

СТК «МАРС» оснащен высокоточными датчиками температуры европейского производства. Проточная часть изготовлена с применением двадцатилетнего опыта Компании по производству водосчетчиков, что обеспечивает высокий класс точности измерения объема воды. Использование современной элементной базы в вычислительном блоке обеспечивает высокую надежность работы и точность расчетов тепловой энергии.

Считывание показаний.

Теплосчетчик СТК «МАРС» измеряет, вычисляет, отображает и передает следующие параметры:

 - объем теплоносителя, м³;

 - расход теплоносителя, м³/ч;

- температуру теплоносителя в подающем и обратном трубопроводах, °С;

- разность температур в подающем и обратном трубопроводах, °С;

- тепловую мощность, Гкал/ч;

- накопленную тепловую энергию, Гкал;

- дату и время;

- объем воды, измеренный счетчиками с импульсным выходом, подключенными к счетным входам;

- серийный номер;

- коды ошибок

Принцип работы

Принцип работы теплосчетчиков компактных СТК «МАРС» состоит в измерении объема и температуры теплоносителя в подающем и обратном трубопроводах и последующем определении тепловой энергии, путем обработки результатов измерений вычислителем.

При монтаже необходимо учитывать, что теплосчетчик может быть сконфигурирован для работы в подающем или обратном трубопроводе только на горизонтальной разводке. Основные параметры отображаются на ЖК-дисплее.

Технические характеристики.

Счетчик крыльчатый многоструйный холодной и горячей воды

Применение

Счетчик воды предназначен для установки в частных коттеджах, многоквартирных домах в качестве общедомового счетчика, и предприятиях со средним расходом воды;

Универсальный счетчик воды может применяться для измерений объемов как холодной, так и горячей воды;

Предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 120° C и давлением до 1,6 МПа;

Счетчик с импульсным выходoм может использоваться в составе теплосчетчиков и в тепловых сетях систем теплоснабжения для измерения объема теплоносителя;

За счет комплектации счетчика датчиком герконовым (ДГ) или МИД-модулем возможна интеграция автоматизированную систему сбора данных (АСКУЭ);

Может быть установлен в помещениях с повышенной влажностью, а также затапливаемых колодцах.

Варианты оснащения

Стандартное исполнение:

Окрашенный чугунный корпус красного цвета;

Присоединение резьбовое;

Счетный механизм оснащен МИД-сенсором;

Корпус счетного механизма подготовлен для установки МИД;

Модификация счетчика с импульсным выходом (ДГ):

Стандартное исполнение;

Датчик герконовый (МИД-сенсор отсутствует);

Фланцевое исполнение для ВСКМ 90 50Ф:

Стандартное исполнение;

Соединительные части – фланцевые.

 Достоинства

- МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;

- СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68;

- счетчик воды является многоструйным, за счет расположения крыльчатки в чаше с коаксиальными отверстиями, эта конструкция является высоконадежной, особенно в условиях резких перепадов давления и расхода;

- длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;

- полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля;

- уникальное исполнение счетчика воды Ду 50 - резьбовой и фланцевый (ВСКМ 90 "Атлант" 50Ф);

- сохранение заявленных метрологических характеристик на протяжении всего срока службы даже при работе в неблагоприятных условиях;

- не требует прокладки электрических сетей –счетчик независим от источников питания;

- высокая перегрузочная способность по расходу и давлению;

- для удобства снятия показаний счетный механизм вращается на 350 градусов;

- малая потеря давления;

- минимальные затраты на установку и эксплуатацию;

- надежная конструкционная защита от внешнего магнитного воздействия;

- усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;

- срок службы не менее 12 лет.

 Точность

Многоструйная конструкция является высоконадежной. Крыльчатка находится в защитной чаше, которая разделяет поток на несколько струй, что выравнивает нагрузку на ось крыльчатки, тем самым обеспечивая наилучшую точность показаний, защиту от гидроудара. Все это влияет на долгосрочную корректную работу приборов.

Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 350 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Кроме того, прибор имеет специальный стрелочный металлический указатель «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика). Кроме того, счетчик может до оснащаться импульсным датчиком (ДГ).
