Счетчики для воды и газа

Счетчики MTK работают в диапазоне температур от 0,1 до 40 ° C (холодная вода)

Счетчики MTW работают в диапазоне температур от 0,1 до 90 ° C (горячая вода)

Счетчик воды для систем отопления MTH - температура до 150 ° C больше в диапазоне: отопительный прибор

Специализация: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Счетчики DN20 и DN25 мм очень популярны у отдельных участников.

Диаметр измерителей серии MT: DN15, DN20, DN25, DN32, DN40, DN50

Материал корпуса: латунь, соединения: резьба

Принцип работы: Внутренний счетчик воды измеряет количество оборотов рабочего колеса, которое вращается под действием проточной воды. Поток воды поступает в измерительный корпус  через впускную трубу  с встроенным в него фильтром и через тангенциальные отверстия устройства контроля потока  в измерительную камеру, в которой рабочее колесо вращается на сапфировых подшипниках с установленным на нем магнитом муфта. Вода проходит через измерительную камеру через выпускные отверстия устройства контроля потока в выходной трубе    измерителя. Количество оборотов рабочего колеса пропорционально количеству проточной воды.

Разделение потока на отдельные сопла в многоструйных МТ-метрах обеспечивает более равномерную нагрузку на рабочее колесо и его крепления, что повышает надежность инструментов.

Вращение рабочего колеса передается ведомой части магнитной муфты, установленной в счетчике.  Для дистанционного считывания показаний импульсным генератором, имеющим частоту, пропорциональную количеству потока воды, к одной из стрелок стрелки прикреплен магнит, прохождение которого ниже геркона обеспечивает герметичность контактов тростника. Когда в контуре геркона есть напряжение от внешнего источника, когда контакты в цепи замкнуты, протекает ток, протекающий через внешнее устройство (счетчик импульсов).

   Преимущества серии MT:

- Встроенная антимагнитная защита

- Встроенный фильтр

- Все приборы подготовлены для импульсного считывания

- Низкая чувствительность к качеству воды

- Точность измерения (намного выше требования законодательства РФ)

- Долгий срок службы (12 лет)

- Устойчивость к удару водой

- Счетчики MTC (холодная вода) сопротивляются в течение короткого времени

Температурные скачки до 50 ° C, метр MTW (горячая вода) до 120 ° C

Для импульсного выхода готовятся счетчики воды MTK-N / MTW-N (он подходит для поэтапной интеграции уже установленных и работающих устройств в единую сеть для удаленного считывания информации).

После установки на подготовленный счетчик импульсной съемной крышки в любое время

Устройства становятся «Импульсами» MTK-I / MTW-I

Промышленный турбинный счетчик Вольтмана  (Зеннер)  Zenner WPH для холодной и горячей воды ZENNER.

Турбинный фланцевый счетчик холодной и горячей воды Вольтмана  (Зеннер)  Zenner  WPH с турбинами горизонтальной оси, предназначенными для измерения объема холодной питьевой воды SanPin 2.1.4.1074-01 и воды в системах отопления для SNP 2.04.07, системы отопления по трубопроводам DN 50,... DN 500 мм в жилых и общественных помещениях,  а также в промышленных зданиях.

В зависимости от температуры рабочей среды измерители WPH доступны в следующих версиях:

WPH-N-K (до 40 ° C) - холодная вода,

WPH-N-W (до 90 ° C) - горячая вода,

WPH-H-I (до 150 ° C) - счетчик для систем отопления (больше в области для нагревательных приборов).

Диаметр измерителя WPH: Ду50, Ду 65, Ду 80, Ду 100, Ду 125, Ду 150, Ду 200,Только для холодной воды:  Ду 250, Ду 300, Ду 400, Ду 500.

Варианты использования: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Турбины Вольтмана  (Зеннер)  Zenner используются в трубах большого диаметра DN 50 ... DN 500 мм для расхода 15 м3 / ч и более.

Принцип работы: Измерение числа оборотов горизонтальной турбины, выполненной в виде многовинтового винта и вращающейся под воздействием проточной воды. Благодаря особой форме рабочего колеса счетчик Вольтмана  (Зеннер)  Zenner перекрывается с особенно низким потерями давления в значительном диапазоне измерений. Вращение импеллера с червячной передачей сухоходного счетного механизма для уточнения из-за возможности количества зубчатого колеса в кубических метрах. Снятие Механизм счета имеет семь барабанов для указания количества в кубических метрах и двух указательных точек для определения пропорций кубического метра. (Литры). Несмотря на то, что конструкция рассчитана на высокие затраты, счетчики надежно запускаются с небольшим количеством воды. Усиленные подшипники с низким коэффициентом трения обеспечивают долгий срок службы счетчика.

Преимущества серии WPH от Вольтман  (Зеннер)  Zenner

• Надежность начинается уже при низкой цене Вольтмана  (Зеннер)  Zenner.

• Высокая надежность и точность при пиковых нагрузках.

• Небольшая потеря давления воды.

• Металлическая крышка.

• Встроенная антимагнитная защита.

• Встроенный фильтр.

• Все приборы подготовлены для импульсного считывания.

• Низкая чувствительность к качеству воды.

• Точность измерения (значительно выше требований законодательства Российской Федерации).

• Длительный срок службы (12 лет).

• Устойчив к гидравлическим ударам.

• Способность выдерживать счетчик WPH-K (холодная вода)

краткосрочные температурные скачки до 50 ° C

Счетчик WPH-W (горячая вода) до 120 ° C.

Счетчики серии WPH (турбина) отвечают требованиям:

• ГОСТ Р 50193-1-92 и ГОСТ 14167-83;

• Международный стандарт ISO 9001: 2008.

Регистрация в государственном реестре средств измерений: сертификат

DE.C.29.004.A № 44699,

Регистрационный номер 48422-11 для счетчиков холодной и горячей воды, турбины W,

Обзор MI 1592-99

Сертификат соответствия № POCC DE.MT42.H00623 № 0916732

Гигиенико-эпидемиологическое заключение №77.01.16.P.008353.06.11

Теплосчётчик ZENNER Multidata S1-1 CMF,Dn20,МБ,Qn2.5,ОТ(обр.трубопр.)резьбовой,без штуцеров

Промышленный турбинный счетчик Вольтмана  (Зеннер)  Zenner WPH для холодной и горячей воды ZENNER.

Турбинный фланцевый счетчик холодной и горячей воды Вольтмана  (Зеннер)  Zenner  WPH с турбинами горизонтальной оси, предназначенными для измерения объема холодной питьевой воды SanPin 2.1.4.1074-01 и воды в системах отопления для SNP 2.04.07, системы отопления по трубопроводам DN 50,... DN 500 мм в жилых и общественных помещениях,  а также в промышленных зданиях.

В зависимости от температуры рабочей среды измерители WPH доступны в следующих версиях:

WPH-N-K (до 40 ° C) - холодная вода,

WPH-N-W (до 90 ° C) - горячая вода,

WPH-H-I (до 150 ° C) - счетчик для систем отопления (больше в области для нагревательных приборов).

Диаметр измерителя WPH: Ду50, Ду 65, Ду 80, Ду 100, Ду 125, Ду 150, Ду 200,Только для холодной воды:  Ду 250, Ду 300, Ду 400, Ду 500.

Варианты использования: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Турбины Вольтмана  (Зеннер)  Zenner используются в трубах большого диаметра DN 50 ... DN 500 мм для расхода 15 м3 / ч и более.

Принцип работы: Измерение числа оборотов горизонтальной турбины, выполненной в виде многовинтового винта и вращающейся под воздействием проточной воды. Благодаря особой форме рабочего колеса счетчик Вольтмана  (Зеннер)  Zenner перекрывается с особенно низким потерями давления в значительном диапазоне измерений. Вращение импеллера с червячной передачей сухоходного счетного механизма для уточнения из-за возможности количества зубчатого колеса в кубических метрах. Снятие Механизм счета имеет семь барабанов для указания количества в кубических метрах и двух указательных точек для определения пропорций кубического метра. (Литры). Несмотря на то, что конструкция рассчитана на высокие затраты, счетчики надежно запускаются с небольшим количеством воды. Усиленные подшипники с низким коэффициентом трения обеспечивают долгий срок службы счетчика.

Преимущества серии WPH от Вольтман  (Зеннер)  Zenner

• Надежность начинается уже при низкой цене Вольтмана  (Зеннер)  Zenner.

• Высокая надежность и точность при пиковых нагрузках.

• Небольшая потеря давления воды.

• Металлическая крышка.

• Встроенная антимагнитная защита.

• Встроенный фильтр.

• Все приборы подготовлены для импульсного считывания.

• Низкая чувствительность к качеству воды.

• Точность измерения (значительно выше требований законодательства Российской Федерации).

• Длительный срок службы (12 лет).

• Устойчив к гидравлическим ударам.

• Способность выдерживать счетчик WPH-K (холодная вода)

краткосрочные температурные скачки до 50 ° C

Счетчик WPH-W (горячая вода) до 120 ° C.

Счетчики серии WPH (турбина) отвечают требованиям:

• ГОСТ Р 50193-1-92 и ГОСТ 14167-83;

• Международный стандарт ISO 9001: 2008.

Регистрация в государственном реестре средств измерений: сертификат

DE.C.29.004.A № 44699,

Регистрационный номер 48422-11 для счетчиков холодной и горячей воды, турбины W,

Обзор MI 1592-99

Сертификат соответствия № POCC DE.MT42.H00623 № 0916732

Гигиенико-эпидемиологическое заключение №77.01.16.P.008353.06.11

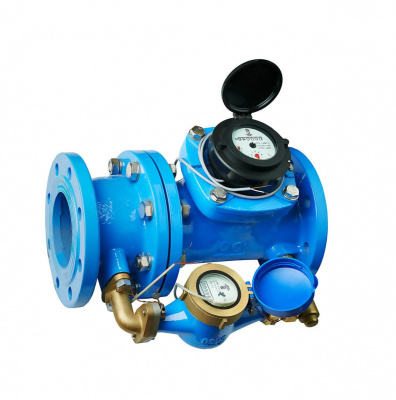

ФЛАНЦЕВЫЙ КОМБИНИРОВАННЫЙ СЧЕТЧИК Воды СТВК

ВАРИАНТЫ ИСПОЛНЕНИЯ:

СТВК–1 конструктивно исполнен в едином корпусе, счетчики расположены последовательно. Серийно выпускается в следующих диаметрах условного перехода: 50/15, 65/20, 80/20, 100/20, 150/40. Дополнительно может быть оснащен импульсными выходами, СТВК-1 ХХ/ХХ ДГ.

СТВК–2. Счетчики воды состоят из двух счетчиков с разными пределами измерений. Один прибор «фланцевый» является основным, а другой «резьбовой» — вспомогательным.

Область применения фланцевого счетчика воды СТВК:

- Данная модель счетчика предназначена для измерения потребляемого объема холодной воды температурой до 50 градусов по Цельсию.

-СТВК применяется в системах с большой амплитудой расходов воды.

- Как правило устанавливается в сетях пожаротушения и на объектах, где существуют значительные колебания расхода воды.

Преимущества:

- Счётчик произведен в соответствии с ГОСТ Р 50193 и ISO 4064, ISO 7858.1.2.3

- В корпусе водомера СТВК находятся 2 счетчика: турбинный, который используется для измерения больших расходов воды. И второй: многоструйный крыльчатый водомер для измерения меньших расходов. З а счёт подобной комбинированной системы, достигается точное измерение потребляемой воды при большом разбросе расходуемой воды.

-Модели с маркировкой «ДГ» имеют импульсный выход и готовы к работе в системе автоматизированного учета потребления воды. На счётных механизмах обоих счетчиков стоят МИД- сенсоры.

За счёт конструктивных особенностей счетчики СТВК имеют значительный запас прочности, что позволяет работать им на предельных расходах и в условиях резкого перепада давления. Объем потребляемой воды является суммой показателей турбинного и крыльчатого счётчиков.

Допустимо устанавливать счетчики в помещении с температурой от +5 до +50 градусов по Цельсию. Допустимая влажность в помещении при этом не более 95%. Счетчик устанавливают на горизонтальном участке трубопровода. Подключения прибора учета фланцевое по ГОСТ 12815.

Промышленный турбинный счетчик Вольтмана  (Зеннер)  Zenner WPH для холодной и горячей воды ZENNER.

Турбинный фланцевый счетчик холодной и горячей воды Вольтмана  (Зеннер)  Zenner  WPH с турбинами горизонтальной оси, предназначенными для измерения объема холодной питьевой воды SanPin 2.1.4.1074-01 и воды в системах отопления для SNP 2.04.07, системы отопления по трубопроводам DN 50,... DN 500 мм в жилых и общественных помещениях,  а также в промышленных зданиях.

В зависимости от температуры рабочей среды измерители WPH доступны в следующих версиях:

WPH-N-K (до 40 ° C) - холодная вода,

WPH-N-W (до 90 ° C) - горячая вода,

WPH-H-I (до 150 ° C) - счетчик для систем отопления (больше в области для нагревательных приборов).

Диаметр измерителя WPH: Ду50, Ду 65, Ду 80, Ду 100, Ду 125, Ду 150, Ду 200,Только для холодной воды:  Ду 250, Ду 300, Ду 400, Ду 500.

Варианты использования: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Турбины Вольтмана  (Зеннер)  Zenner используются в трубах большого диаметра DN 50 ... DN 500 мм для расхода 15 м3 / ч и более.

Принцип работы: Измерение числа оборотов горизонтальной турбины, выполненной в виде многовинтового винта и вращающейся под воздействием проточной воды. Благодаря особой форме рабочего колеса счетчик Вольтмана  (Зеннер)  Zenner перекрывается с особенно низким потерями давления в значительном диапазоне измерений. Вращение импеллера с червячной передачей сухоходного счетного механизма для уточнения из-за возможности количества зубчатого колеса в кубических метрах. Снятие Механизм счета имеет семь барабанов для указания количества в кубических метрах и двух указательных точек для определения пропорций кубического метра. (Литры). Несмотря на то, что конструкция рассчитана на высокие затраты, счетчики надежно запускаются с небольшим количеством воды. Усиленные подшипники с низким коэффициентом трения обеспечивают долгий срок службы счетчика.

Преимущества серии WPH от Вольтман  (Зеннер)  Zenner

• Надежность начинается уже при низкой цене Вольтмана  (Зеннер)  Zenner.

• Высокая надежность и точность при пиковых нагрузках.

• Небольшая потеря давления воды.

• Металлическая крышка.

• Встроенная антимагнитная защита.

• Встроенный фильтр.

• Все приборы подготовлены для импульсного считывания.

• Низкая чувствительность к качеству воды.

• Точность измерения (значительно выше требований законодательства Российской Федерации).

• Длительный срок службы (12 лет).

• Устойчив к гидравлическим ударам.

• Способность выдерживать счетчик WPH-K (холодная вода)

краткосрочные температурные скачки до 50 ° C

Счетчик WPH-W (горячая вода) до 120 ° C.

Счетчики серии WPH (турбина) отвечают требованиям:

• ГОСТ Р 50193-1-92 и ГОСТ 14167-83;

• Международный стандарт ISO 9001: 2008.

Регистрация в государственном реестре средств измерений: сертификат

DE.C.29.004.A № 44699,

Регистрационный номер 48422-11 для счетчиков холодной и горячей воды, турбины W,

Обзор MI 1592-99

Сертификат соответствия № POCC DE.MT42.H00623 № 0916732

Гигиенико-эпидемиологическое заключение №77.01.16.P.008353.06.11

Ирригационный счётчик Zenner Woltman для загрязнённой воды.

Счетчик сточных вод WI-N

Счётчики сточных вод Вольтмана WI – устойчивы к загрязнениям воды до 30 %.

Сферы использования: загрязнённая вода, к примеру, в сельском хозяйстве, очистных или же канализационных сетях, там, где необходимо надежно работать в тяжелых для функционирования условиях, Ирригационные счетчики Зеннер одни из наиболее простых и долговечных счётчиков для сточных вод. Рекомендованы для учета сточных вод / канализации, учета жидкостей при добыче нефти/ газа и проведении иных буровых или же строительных дел, а еще при орошении. Это совершенный низкооборотный счётчик для колодца. Ирригационный счётчик нередко применяется как контрольный в малоколеблющемся струе пресной воды. Просто переносят долговременное затопление. При сильно загрязнённой воде, рекомендовано ввести в систему фильтр жесткой очистки. Монтируется как в горизонтальном, так и в вертикальном положении. Счетчики серийно поставляются с закрываемой железной крышкой, которая надежно защищает счетное устройство и циферблат от наружных воздействий. Счетное устройство всецело изолировано от загрязнений. Все приборы считаются антимагнитными и готовыми под импульсный выход. Не требует питания от сети, данный счётчик считается совершенной низкобюджетной альтернативой магнитно-индукционному расходомеру сточных вод.

Линейка счетчиков сточных вод представлена следующими моделями:

ZENNER WI-N DN50, ZENNER WI-N DN65, ZENNER WI-N DN80, ZENNER WI-N DN100, ZENNER WI-N DN125, ZENNER WI-N DN150, ZENNER WI-N DN200. Так же, есть исполнение с импульсным выходом.

Подробные характеристики счетчиков представлены в таблице, для подробного изучения рекомендую использовать правую кнопку мыши и «открыть ссылку в новой вкладке»

Согласно требованиям ГУП «Водоканал» (г. Санкт-Петербург) рекомендовано применение приборов с импульсным выходом. В связи с введением новых требований и скорым запретом использования обыкновенных приборов учёта было принято решение о нецелесообразности поставок на рынок РФ приборов без возможностей импульсного съёма. Все водо- счетчики ZENNER подготовлены к импульсному съёму, по желанию клиента могут комплектоваться импульсным датчиком для подключения к системе дистанционного съёма показаний такие приборы повсеместно используются в Санкт-Петербурге и в других регионах РФ.

Счетчики серии WI (турбинные) соответствуют требованиям:

ГОСТ Р 50193-1-92 и ГОСТ 14167-83

Международного Стандарта ISO 9001:2008

Регистрация в Государственном реестре средств измерений: свидетельство №DE.C.29.004.A №44699, регистрационный номер 48422-11 для счетчиков холодной и горячей воды турбинных W, поверка МИ 1592-99 Сертификат соответствия № POCC DE.MT42.H00623 №0916732 Санитарно-эпидемиологическое заключение № 77.01.16.П.008353.06.11

Счётчик открытого монтажа - одноструйный сухоход с опциональным счётным механизмом.

Наш одноструйный счётчик с крыльчаткой (также и счётчик открытого монтажа) многократно подтвердил свои высокие качества. Он - полный сухоход с поворачиваемой головкой счётного механизма для комфортного считывания при горизонтальном и вертикальном положениях монтажа.

Конструктив ЕТК предназначен для температур воды до 30°С, конструктив ЕТW применяется максимально до температуры 90°С. Благодаря применению соответствующих материалов счётчику не причинят вреда и более высокие, но кратковременные температуры (ETK до 50°C, ETW до 100°C). Наши счётчики стандартно оснащаются новаторским 8-роликовым счётным механизмом.

Для расходов до Qn 2,5 предлагается наш одноструйный счётчик. Он имеет очень малое значение пуска и монтируется горизонтально и вертикально. Компактная конструкция полного сухохода даёт возможность использовать его в труднодоступных местах монтажа. Его 8-роликовый счётный механизм гарантирует правильный результат считывания. Для холодной воды с температурой до 30°С применяется наш ETK-M. Для температур до 90°С поставляется как альтернатива вариант для теплой воды ETW-M.

Краткий обзор свойств и функций

■ Новаторский счётный механизм с модульной опцией для функционального расширения

■ Идеален в качестве счётчика открытого монтажа для поквартирного учёта потребления

■ Вариант для холодной воды надёжен до 50°C

■ Вариант для горячей воды надёжен до 90°C

■ Для вертикального и горизонтального монтажа

Нормы и предписания

Все изготовленные нами счётчики соответствуют строительным и монтажным размерам по DIN ISO 4064 или DIN 19684 часть 3 и другим национальным и международным нормам и директивам. Имеющиеся сертификаты PTB имеют защиту состояния до 2016 года и дают нашим клиентам уверенность в обеспечении показавшей себя на деле измерительной техникой. Мы уже претворили в жизнь актуальные разработки европейских сертификационных методик. Мы успешно внедрили сертификат и технологию, соответствующие декларации об унификации согласно директивам MID.

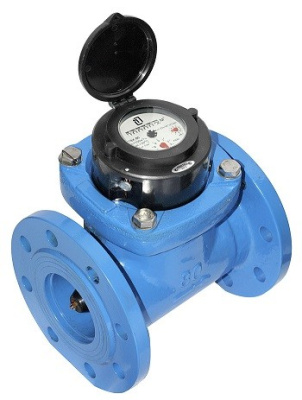

Счетчик Российского производства турбинный фланцевый для холодной воды СТВХ (Ду 50, 65, 80, 100, 150, 200)

Применение

- предназначен для установки в многоквартирных домах и на предприятиях с большим расходом воды;

- предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 50° C и давлением до 1,6 МПа;

- могут быть установлены в помещениях с повышенной влажностью;

- существуют модификации с возможностью дооснащения в процессе эксплуатации герконовым датчиком или МИД;

- за счет комплектации счетчика датчиком герконовым (ДГ) или МИД-модулем возможна интеграция в автоматизированную систему сбора данных (АСКУЭ).

Варианты исполнения:

стандартное исполнение

- корпус счетного механизма подготовлен для установки МИД;

- чугунный корпус;

- окрашенный корпус синего цвета;

- присоединение фланцевое;

модификация счетчика преподготвленный к установке МИД:

- стандартное исполнение;

- корпус счетного механизма подготовлен для установки МИД;

- счетный механизм оснащен МИД-сенсором;

модификация счетчика с импульсным выходом (ДГ):

- стандартное исполнение;

-  датчик герконовый;

модель выпускается в модификации УК (удлиненный корпус) с нестандартной монтажной длинной

Достоинства:

- МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;

- СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68 (опционально, уточните наличие у вашего менеджера во время заказа);

- выпускается в модификации УК с нестандартной монтажной длинной;

- надежная конструкционная защита от внешнего магнитного воздействия;

-  минимальные затраты на установку и эксплуатацию;

-  не требует прокладки электрических сетей – счетчик независим от источников питания;

- полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля;

Точность:

Высокоточный прибор за счет усовершенствования конструкции турбинки, позволяющей уменьшить нагрузку на ее ось. Счетный механизм защищен от попадания влаги и пыли. Испытания счетчика выявили, что на протяжении срока службы он стабильно сохраняет заявленные метрологические характеристики.

Считывание показаний:

Счетный механизм обеспечивает отображение показаний в м³ и его долях. На шкале счетного механизма имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика. Счетчики типа СТВХ как правило, устанавливаются на узлах коммерческого учета воды. Часто подход к счетчику затруднен, иногда вообще не представляется возможным. Для таких случаев рекомендуется использовать счетчик с дистанционным считыванием показаний. В стандартном исполнении счетчик оснащен МИД-сенсором, что позволяет быстро дооснастить прибор цифровым модулем МИД.

Кроме того, счетчик может до оснащаться стандартным импульсным датчиком (ДГ).

Принцип работы:

Принцип действия счетчиков основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Вращение оси турбинки через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов турбинки в показания отсчетного устройства. Конструктивно счетчики состоят из корпуса, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала.

Технические характеристики:

ВКМ «РОСИЧ» (Ду 15, 20)

Счетчик крыльчатый мокроходный одноструйный холодной воды.

Применение

Предназначен для установки в дачных домах и других объектах с малым расходом воды;

Может быть установлен в помещениях с повышенной влажностью, а также затапливаемых колодцах;

Предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 40°C и давлением до 1,6 МПа;

ВКМ «РОСИЧ» ДГ может быть интегрирован в автоматизированную систему сбора данных (АСКУЭ).

Варианты оснащения:

стандартное исполнение:

- латунный корпус;

- присоединение резьбовое;

- роликовые барабанчики счетного механизма находятся в капсуле, заполненной техническим глицерином;

- корпус синего цвета;

- набор монтажных частей и прокладок в комплекте

    модификация счетчика с импульсным выходом (ДГ):

стандартное исполнение;

датчик герконовый;

    модификация ВКМ без глицерина mini S:

- стандартное исполнение;

- заполнение глицерином счетного механизма отсутсвует;

- корпус не окрашен;

    Достоинства:

-          счетчик воды работает в затапливаемых помещениях и колодцах;

-          мокроходный счетчик воды не имеет разделения на «сухую» и «мокрую» часть, прямая передача вращения крыльчатки в счетный механизм без использования магнитной муфты обеспечивает высокую чувствительность счетчика, особенно в области малых расходов;

-          счетный механизм может быть заполнен техническим глицерином, что позволяет индикаторному табло всегда оставаться чистым для комфортного снятия показаний;

-          латунный корпус;

-          возможность интеграции счетчика в автоматизированную систему сбора данных (АСКУЭ) в комплектации счетчика воды импульсным выходом (ДГ);

-          счетчик воды герметичен и выдерживает максимальное рабочее давление до 1,6МПа;

-          СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68;

-          может быть оснащен герконовым датчиком импульсов (ДГ), что позволяет снимать показания с помощью выносного индикатора;

-          полностью соответствует ГОСТ Р 50193;

-          не требует прокладки электрических сетей –счетчик независим от источников питания;

-          счетный механизм закрыт толстым стеклом;

-          бесшумная работа счетчика воды;

-          оснащён защитной крышкой;

-          счетчик неприхотлив к условиям эксплуатации;

-          МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ.

    Точность

Конструкция одноструйных счетчиков простая и надежная.

На работоспособность счетчика ВКМ «РОСИЧ» не влияют внешние магнитные поля. Между счетным механизмом счетчика и крыльчаткой – надежная механическая передача.

Вращение крыльчатки напрямую передается на счетный механизм, что обеспечивает повышенную точность показаний.

Счетный механизм может быть заполнен глицерином, который защищает от содержащихся в воде примесей, что позволяет беспрепятственно производить съем показаний даже в мутной воде.

    Считывание показаний

Счетчик имеет индикаторное устройство с роликовыми барабанчиками. Счетный механизм обеспечивает отображение показаний в м³ и его долях. Счётный механизм может быть заполнен глицерином, с помощью свойств которого счетный механизм защищен от проникновения воды и загрязнений. Прибор выпускается в модификации с дистанционным съемом показаний – ВКМ «РОСИЧ» ДГ. Для дистанционной передачи данных используется герконовый датчик. Модификация, оборудованная датчиком геркона, позволяет устанавливать счетчик в местах, где затруднено визуальное снятия показаний с счетного механизма, а также позволяет подключать к системам АСКУЭ.

Принцип работы

Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм механически - через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют). Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.

Комплектация

- счетчик воды;

- паспорт;

- комплект присоединительных частей;

- герконовый датчик – для модификации ДГ.

Технические характеристики:

Промышленный турбинный счетчик Вольтмана  (Зеннер)  Zenner WPH для холодной и горячей воды ZENNER.

Турбинный фланцевый счетчик холодной и горячей воды Вольтмана  (Зеннер)  Zenner  WPH с турбинами горизонтальной оси, предназначенными для измерения объема холодной питьевой воды SanPin 2.1.4.1074-01 и воды в системах отопления для SNP 2.04.07, системы отопления по трубопроводам DN 50,... DN 500 мм в жилых и общественных помещениях,  а также в промышленных зданиях.

В зависимости от температуры рабочей среды измерители WPH доступны в следующих версиях:

WPH-N-K (до 40 ° C) - холодная вода,

WPH-N-W (до 90 ° C) - горячая вода,

WPH-H-I (до 150 ° C) - счетчик для систем отопления (больше в области для нагревательных приборов).

Диаметр измерителя WPH: Ду50, Ду 65, Ду 80, Ду 100, Ду 125, Ду 150, Ду 200,Только для холодной воды:  Ду 250, Ду 300, Ду 400, Ду 500.

Варианты использования: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Турбины Вольтмана  (Зеннер)  Zenner используются в трубах большого диаметра DN 50 ... DN 500 мм для расхода 15 м3 / ч и более.

Принцип работы: Измерение числа оборотов горизонтальной турбины, выполненной в виде многовинтового винта и вращающейся под воздействием проточной воды. Благодаря особой форме рабочего колеса счетчик Вольтмана  (Зеннер)  Zenner перекрывается с особенно низким потерями давления в значительном диапазоне измерений. Вращение импеллера с червячной передачей сухоходного счетного механизма для уточнения из-за возможности количества зубчатого колеса в кубических метрах. Снятие Механизм счета имеет семь барабанов для указания количества в кубических метрах и двух указательных точек для определения пропорций кубического метра. (Литры). Несмотря на то, что конструкция рассчитана на высокие затраты, счетчики надежно запускаются с небольшим количеством воды. Усиленные подшипники с низким коэффициентом трения обеспечивают долгий срок службы счетчика.

Преимущества серии WPH от Вольтман  (Зеннер)  Zenner

• Надежность начинается уже при низкой цене Вольтмана  (Зеннер)  Zenner.

• Высокая надежность и точность при пиковых нагрузках.

• Небольшая потеря давления воды.

• Металлическая крышка.

• Встроенная антимагнитная защита.

• Встроенный фильтр.

• Все приборы подготовлены для импульсного считывания.

• Низкая чувствительность к качеству воды.

• Точность измерения (значительно выше требований законодательства Российской Федерации).

• Длительный срок службы (12 лет).

• Устойчив к гидравлическим ударам.

• Способность выдерживать счетчик WPH-K (холодная вода)

краткосрочные температурные скачки до 50 ° C

Счетчик WPH-W (горячая вода) до 120 ° C.

Счетчики серии WPH (турбина) отвечают требованиям:

• ГОСТ Р 50193-1-92 и ГОСТ 14167-83;

• Международный стандарт ISO 9001: 2008.

Регистрация в государственном реестре средств измерений: сертификат

DE.C.29.004.A № 44699,

Регистрационный номер 48422-11 для счетчиков холодной и горячей воды, турбины W,

Обзор MI 1592-99

Сертификат соответствия № POCC DE.MT42.H00623 № 0916732

Гигиенико-эпидемиологическое заключение №77.01.16.P.008353.06.11

Счетчики MTK работают в диапазоне температур от 0,1 до 40 ° C (холодная вода)

Счетчики MTW работают в диапазоне температур от 0,1 до 90 ° C (горячая вода)

Счетчик воды для систем отопления MTH - температура до 150 ° C больше в диапазоне: отопительный прибор

Специализация: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Счетчики DN20 и DN25 мм очень популярны у отдельных участников.

Диаметр измерителей серии MT: DN15, DN20, DN25, DN32, DN40, DN50

Материал корпуса: латунь, соединения: резьба

Принцип работы: Внутренний счетчик воды измеряет количество оборотов рабочего колеса, которое вращается под действием проточной воды. Поток воды поступает в измерительный корпус  через впускную трубу  с встроенным в него фильтром и через тангенциальные отверстия устройства контроля потока  в измерительную камеру, в которой рабочее колесо вращается на сапфировых подшипниках с установленным на нем магнитом муфта. Вода проходит через измерительную камеру через выпускные отверстия устройства контроля потока в выходной трубе    измерителя. Количество оборотов рабочего колеса пропорционально количеству проточной воды.

Разделение потока на отдельные сопла в многоструйных МТ-метрах обеспечивает более равномерную нагрузку на рабочее колесо и его крепления, что повышает надежность инструментов.

Вращение рабочего колеса передается ведомой части магнитной муфты, установленной в счетчике.  Для дистанционного считывания показаний импульсным генератором, имеющим частоту, пропорциональную количеству потока воды, к одной из стрелок стрелки прикреплен магнит, прохождение которого ниже геркона обеспечивает герметичность контактов тростника. Когда в контуре геркона есть напряжение от внешнего источника, когда контакты в цепи замкнуты, протекает ток, протекающий через внешнее устройство (счетчик импульсов).

   Преимущества серии MT:

- Встроенная антимагнитная защита

- Встроенный фильтр

- Все приборы подготовлены для импульсного считывания

- Низкая чувствительность к качеству воды

- Точность измерения (намного выше требования законодательства РФ)

- Долгий срок службы (12 лет)

- Устойчивость к удару водой

- Счетчики MTC (холодная вода) сопротивляются в течение короткого времени

Температурные скачки до 50 ° C, метр MTW (горячая вода) до 120 ° C

Для импульсного выхода готовятся счетчики воды MTK-N / MTW-N (он подходит для поэтапной интеграции уже установленных и работающих устройств в единую сеть для удаленного считывания информации).

После установки на подготовленный счетчик импульсной съемной крышки в любое время

Устройства становятся «Импульсами» MTK-I / MTW-I

Счетчики MTK работают в диапазоне температур от 0,1 до 40 ° C (холодная вода)

Счетчики MTW работают в диапазоне температур от 0,1 до 90 ° C (горячая вода)

Счетчик воды для систем отопления MTH - температура до 150 ° C больше в диапазоне: отопительный прибор

Специализация: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Счетчики DN20 и DN25 мм очень популярны у отдельных участников.

Диаметр измерителей серии MT: DN15, DN20, DN25, DN32, DN40, DN50

Материал корпуса: латунь, соединения: резьба

Принцип работы: Внутренний счетчик воды измеряет количество оборотов рабочего колеса, которое вращается под действием проточной воды. Поток воды поступает в измерительный корпус  через впускную трубу  с встроенным в него фильтром и через тангенциальные отверстия устройства контроля потока  в измерительную камеру, в которой рабочее колесо вращается на сапфировых подшипниках с установленным на нем магнитом муфта. Вода проходит через измерительную камеру через выпускные отверстия устройства контроля потока в выходной трубе    измерителя. Количество оборотов рабочего колеса пропорционально количеству проточной воды.

Разделение потока на отдельные сопла в многоструйных МТ-метрах обеспечивает более равномерную нагрузку на рабочее колесо и его крепления, что повышает надежность инструментов.

Вращение рабочего колеса передается ведомой части магнитной муфты, установленной в счетчике.  Для дистанционного считывания показаний импульсным генератором, имеющим частоту, пропорциональную количеству потока воды, к одной из стрелок стрелки прикреплен магнит, прохождение которого ниже геркона обеспечивает герметичность контактов тростника. Когда в контуре геркона есть напряжение от внешнего источника, когда контакты в цепи замкнуты, протекает ток, протекающий через внешнее устройство (счетчик импульсов).

   Преимущества серии MT:

- Встроенная антимагнитная защита

- Встроенный фильтр

- Все приборы подготовлены для импульсного считывания

- Низкая чувствительность к качеству воды

- Точность измерения (намного выше требования законодательства РФ)

- Долгий срок службы (12 лет)

- Устойчивость к удару водой

- Счетчики MTC (холодная вода) сопротивляются в течение короткого времени

Температурные скачки до 50 ° C, метр MTW (горячая вода) до 120 ° C

Для импульсного выхода готовятся счетчики воды MTK-N / MTW-N (он подходит для поэтапной интеграции уже установленных и работающих устройств в единую сеть для удаленного считывания информации).

После установки на подготовленный счетчик импульсной съемной крышки в любое время

Устройства становятся «Импульсами» MTK-I / MTW-I

Технические характеристики:

Диаметр условного прохода, мм: 15
Номинальное давление, МПа (бар): 1.0 (10)
Температура воды, ^оС: 5...90
Максимальный расход, м³/час: 3.0
Габаритные размеры, мм, не более:
- длина: 110
- длина с монтажными штуцерами: 190
- ширина: 80
- высота: 85

Описание:

Счётчик воды крыльчатый СВК-15Г предназначен для измерения объёма воды в системах водоснабжения в соответствии с ГОСТ Р 50601-93.

Счётчики СВК-15Г являются универсальными и могут быть использованы для измерения объема как горячей, так и холодной воды.

Счётчик применяется для учета, в том числе коммерческого, потребления воды в промышленной и коммунально-бытовой сферах, а также контроля технологических процессов.

Счётчик отвечает техническим условиям ТУ 4213-001-26384587-2014.

Счётчик имеет защиту от действия постоянного магнитного поля, создаваемого постоянным магнитом с магнитной индукцией на поверхности от 50 до 100 мТл, общей площадью до 60 см².

Оси крыльчатки расположены на каменных опорах – это уменьшает трение при вращении крыльчатки, улучшает чувствительность, обеспечивает лучшую точность и стабильность характеристик.

Детали, соприкасающиеся с проточной водой, изготовлены из пластмассы, не снижают качества воды и устойчивы к её воздействию.

Счётные механизмы могут вращаться относительно проливной части, что позволяет устанавливать счётчики как на вертикальные, так и на горизонтальные трубопроводы.

Интервал между поверками при работе на горячей и на холодной воде — 6 лет.

Гарантийный срок хранения счётчика - 18 месяцев со дня изготовления предприятием-изготовителем. Гарантийный срок эксплуатации счётчика - 6 лет со дня введения его в эксплуатацию.

Счётчик может поставляться с обратным клапаном и монтажным комплектом (уточняйте при заказе).

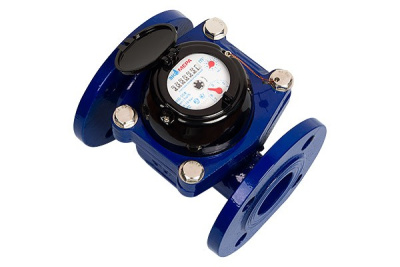

Фланцевые счетчики Экомера выпускаются для холодно воды, имеют модельную линейку, представленную следующими ДУ: 50, 65, 80, 100, 150. Данные счётчики целесообразно использовать в водомерных узлах для учета холодного водоснабжения, для учета потребления воды в многоквартирных домах и предприятиях, а также различных объектах коммунального хозяйства.

Подбор счётчика производится из расчёта планируемого потребления холодной воды, данные на каждый типоразмер с характеристиками для подбора:

Фланцевый счётчик холодный воды ЭКО-50Ф имеет диаметр условного прохода (Ду)= 50. Расход воды Qmin: Класс В (горизонтальный монтаж) = 0,45 м3/час, Метрологический Класс А (вертикальный монтаж) = 1,2 м3/час. Расход воды Qn (номинальный)= 15 м3/час. Расход воды Qmax (максимальный)= 30 м3/час. Цена деления младшего разряда= 0,001 м3. Максимальное рабочее давление воды не более 1,0 Мпа. Порог чувствительности ЭКО-50Ф не более 0,5Qmin. Dn50, L=200 мм, H= 270мм, Вес =12,66 кг. Межповерочный интервал 6 лет.

Фланцевый счётчик холодный воды ЭКО-65Ф имеет диаметр условного прохода (Ду)= 65. Расход воды Qmin: Класс В (горизонтальный монтаж) = 0,75 м3/час, Метрологический Класс А (вертикальный монтаж) = 2,0 м3/час. Расход воды Qn (номинальный)= 25 м3/час. Расход воды Qmax (максимальный)= 50 м3/час. Цена деления младшего разряда= 0,001 м3. Максимальное рабочее давление воды не более 1,0 Мпа. Порог чувствительности ЭКО-65Ф не более 0,5Qmin. Dn65, L=195 мм, H=280 мм, Вес= 14,08 кг. Межповерочный интервал 6 лет.

Фланцевый счётчик холодный воды ЭКО-80Ф имеет диаметр условного прохода (Ду)= 80. Расход воды Qmin: Класс В (горизонтальный монтаж) = 1,2 м3/час, Метрологический Класс А (вертикальный монтаж) = 3,2 м3/час. Расход воды Qn (номинальный)= 40 м3/час. Расход воды Qmax (максимальный)= 80 м3/час. Цена деления младшего разряда= 0,001 м3. Максимальное рабочее давление воды не более 1,0 Мпа. Порог чувствительности ЭКО-80Ф не более 0,5Qmin. Dn80, L=220 мм, H=300 мм, Вес =15,12 кг. Межповерочный интервал 6 лет.

Фланцевый счётчик холодный воды ЭКО-100Ф имеет диаметр условного прохода (Ду)= 100. Расход воды Qmin: Класс В (горизонтальный монтаж) = 1,8 м3/час, Метрологический Класс А (вертикальный монтаж) = 4,8 м3/час. Расход воды Qn (номинальный)= 60 м3/час. Расход воды Qmax (максимальный)= 120 м3/час. Цена деления младшего разряда= 0,001 м3. Максимальное рабочее давление воды не более 1,0 Мпа. Порог чувствительности ЭКО-100Ф не более 0,5Qmin. Dn100, L=250 мм, H= 360 мм, Вес= 18,48 кг. Межповерочный интервал 6 лет.

Фланцевый счётчик холодный воды ЭКО-150Ф имеет диаметр условного прохода (Ду)= 150. Расход воды Qmin: Класс В (горизонтальный монтаж) = 4,5 м3/час, Метрологический Класс А (вертикальный монтаж) = 12 м3/час. Расход воды Qn (номинальный)= 150 м3/час. Расход воды Qmax (максимальный)= 300 м3/час. Цена деления младшего разряда= 0,01 м3. Максимальное рабочее давление воды не более 1,0 Мпа. Порог чувствительности ЭКО-150Ф не более 0,5Qmin. Dn150, L=300 мм, H=350 мм, Вес= 39,24 кг. Межповерочный интервал 6 лет.

Фланцевые счетчики Экомера предназначаются для учета объема потребляемой холодной питьевой воды при температуре от 5 °С до 40°С по СанПиН 2.1.4.1074-01 и сетевой воды, для промышленных нужд, протекающей по трубопроводу при рабочем давлении в водопроводной сети не более 1,0 Мпа (10 кгс/см2).

Фланцевые счетчики Экомера являются турбинными, корпус счётчика выполнен из чугуна, подсоединение фланцевое, соответствует всем действующим стандартам. Измерительный механизм вмонтирован в корпус счетчика и может при необходимости быть заменен. Крышка корпуса, устройство индикации и магнитная муфта смонтированы вместе.

Принцип работы фланцевых счетчиков Экомера (ЭКО-50Ф, ЭКО-65Ф, ЭКО-80Ф, ЭКО-100Ф, ЭКО-150Ф). При протекании воды сквозь счетчик, происходит вращение турбины. Изначально поток воды попадает в корпус счетчика и проходит через струевыпрямитель, после чего уже попадает в измерительный механизм. На твердых опорах при низком коэффициенте трения, поперек потока в вертикальном положении и вращается турбина, количество оборотов турбины прямо пропорционально количеству воды, которая проходит сквозь водомер. Фланцевые счетчики Экомера предназначены только для измерения холодной воды в диапазоне температур от плюс 5 до плюс 40 градусов по Цельсию.

Каждый поставляемый счетчик комплектуется коробкой и паспортом с первичной поверкой. Межповерочный интервал у фланцевых счётчиков Экомера составляет 6 лет. На все счетчики действует гарантия завода изготовителя.

Фланцевые счетчики Экомера позволяют недорого, качественно и быстро решить вопрос с учетом воды в доме, на предприятии, бассейне, производстве. Данные счётчики Вы можете приобрести в нашем интернет магазине «КИТ инжиниринг» по самой лучшей цене и с максимально оперативной поставкой. На данный момент, фланцевые счетчики для холодной воды под маркой Экомера являются оптимальным выбором прибора учета российского производства по соотношению цена- качество.

Монтаж Фланцевых счетчиков холодной воды ЭКОМЕРА модельного ряда: ЭКО-50Ф, ЭКО-65Ф, ЭКО-80Ф, ЭКО-100Ф, ЭКО-150Ф. Счетчики воды предназначены для установки на горизонтальном участке трубопровода с прямым участком не менее 5 Ду до счетчика и 1 Ду после счетчика (Ду - диаметр условного прохода, совпадает с цифровой маркировкой в наименовании счётчика).

Фланцевые счетчики Экомера могут быть установлены на вертикальном участке трубопровода. При этом они работают в диапазоне расходов, соответствующему классу А. Вертикальная установка – метрологический класс А. Горизонтальная установка – метрологический класс В.

При выборе счетчика необходимо понимать, какой расход воды планируется и какими трубами будет осуществляться подключение объекта к водоснабжению от центрального источника воды.

Промышленный турбинный счетчик Вольтмана  (Зеннер)  Zenner WPH для холодной и горячей воды ZENNER.

Турбинный фланцевый счетчик холодной и горячей воды Вольтмана  (Зеннер)  Zenner  WPH с турбинами горизонтальной оси, предназначенными для измерения объема холодной питьевой воды SanPin 2.1.4.1074-01 и воды в системах отопления для SNP 2.04.07, системы отопления по трубопроводам DN 50,... DN 500 мм в жилых и общественных помещениях,  а также в промышленных зданиях.

В зависимости от температуры рабочей среды измерители WPH доступны в следующих версиях:

WPH-N-K (до 40 ° C) - холодная вода,

WPH-N-W (до 90 ° C) - горячая вода,

WPH-H-I (до 150 ° C) - счетчик для систем отопления (больше в области для нагревательных приборов).

Диаметр измерителя WPH: Ду50, Ду 65, Ду 80, Ду 100, Ду 125, Ду 150, Ду 200,Только для холодной воды:  Ду 250, Ду 300, Ду 400, Ду 500.

Варианты использования: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Турбины Вольтмана  (Зеннер)  Zenner используются в трубах большого диаметра DN 50 ... DN 500 мм для расхода 15 м3 / ч и более.

Принцип работы: Измерение числа оборотов горизонтальной турбины, выполненной в виде многовинтового винта и вращающейся под воздействием проточной воды. Благодаря особой форме рабочего колеса счетчик Вольтмана  (Зеннер)  Zenner перекрывается с особенно низким потерями давления в значительном диапазоне измерений. Вращение импеллера с червячной передачей сухоходного счетного механизма для уточнения из-за возможности количества зубчатого колеса в кубических метрах. Снятие Механизм счета имеет семь барабанов для указания количества в кубических метрах и двух указательных точек для определения пропорций кубического метра. (Литры). Несмотря на то, что конструкция рассчитана на высокие затраты, счетчики надежно запускаются с небольшим количеством воды. Усиленные подшипники с низким коэффициентом трения обеспечивают долгий срок службы счетчика.

Преимущества серии WPH от Вольтман  (Зеннер)  Zenner

• Надежность начинается уже при низкой цене Вольтмана  (Зеннер)  Zenner.

• Высокая надежность и точность при пиковых нагрузках.

• Небольшая потеря давления воды.

• Металлическая крышка.

• Встроенная антимагнитная защита.

• Встроенный фильтр.

• Все приборы подготовлены для импульсного считывания.

• Низкая чувствительность к качеству воды.

• Точность измерения (значительно выше требований законодательства Российской Федерации).

• Длительный срок службы (12 лет).

• Устойчив к гидравлическим ударам.

• Способность выдерживать счетчик WPH-K (холодная вода)

краткосрочные температурные скачки до 50 ° C

Счетчик WPH-W (горячая вода) до 120 ° C.

Счетчики серии WPH (турбина) отвечают требованиям:

• ГОСТ Р 50193-1-92 и ГОСТ 14167-83;

• Международный стандарт ISO 9001: 2008.

Регистрация в государственном реестре средств измерений: сертификат

DE.C.29.004.A № 44699,

Регистрационный номер 48422-11 для счетчиков холодной и горячей воды, турбины W,

Обзор MI 1592-99

Сертификат соответствия № POCC DE.MT42.H00623 № 0916732

Гигиенико-эпидемиологическое заключение №77.01.16.P.008353.06.11

Универсальные счетчики воды GERRIDA СВК-25/32/40/50- это многоструйные сухоходы с резьбовым присоединением, которые  предназначены для учета расхода  воды в системах водоснабжения в соответствии с ГОСТ Р 50601-93. Допустимая рабочая температура воды до 90°С позволяет использовать их одинаково эффективно как для холодной, так и для горячей воды.

Водосчетчики GERRIDA устанавливаются в помещениях с относительной влажностью не более 80% и рекомендованной температурой окружающего воздуха +5+50°С.

Для предотвращения выхода из строя счетчика в результате попадания песка, окалины и других механических частиц, а так же гидравлического удара рекомендуется перед счетчиком установить не только фильтр механической очистки, но и регулятор давления.

Дополнительная комплектация промышленных счетчиков воды GERRIDA импульсным выходом дает возможность использовать дистанционную передачу показаний и применять  в составе узлов учета воды и тепловой энергии.

Все счетчики GERRIDA  сертифицированы на территории РФ и СНГ, имеют антимагнитную защиту и соответствуют техническим условиям ТУ 4213-001-65492540-2010.

Межповерочный интервал составляет 6 лет при работе на горячей воде или холодной воде.

Гарантийный срок хранения счётчика - 18 месяцев со дня изготовления предприятием-изготовителем.

Гарантийный срок эксплуатации счётчика - 36 месяцев со дня введения его в эксплуатацию.

Счетчики воды модели ВСКМ на горячую и холодную воду.

Счетчик крыльчатый одноструйный холодной и горячей воды.

Применение

счетчик воды предназначен для установки в квартирах, дачных домах и других объектах с малым расходом воды;

ВСКМ универсальный счетчик воды может применяться для измерений объемов как холодной, так и горячей воды;

предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 90° C и давлением до 1,6 МПа;

может быть интегрирован в автоматизированную систему сбора данных (АСКУЭ) как проводную (ДГ), так и беспроводную(МИД).

 Варианты оснащения

стандартное исполнение:

·         латунный корпус;

·         присоединение резьбовое;

·         набор монтажных частей и прокладок в комплекте;

·         счетный механизм может быть оснащен МИД-сенсором;

модификация счетчика с импульсным выходом (ДГ):

o    стандартное исполнение;

o    датчик герконовый (МИД-сенсор отсутствует);

o    цена импульса - 10 л/импульс;

модификация с МИД интерфейсом:

o    стандартное исполнение;

o    счетный механизм оснащен МИД-сенсором;

o    корпус счетного механизма подготовлен для установки МИД;

модификация счетчика с ДГ с ценой одного импульса - 1л (1л/имп):

o    стандартное исполнение;

o    датчик геркона установлен на литровой стрелке счетного механизма;

модификация счетчика с монтажной длинной (80мм):

o    стандартное исполнение;

o    монтажная длина L=80 мм.

модификация счетчика с монтажной длинной (80мм) с импульсным выходом (ДГ):

o    стандартное исполнение;

o    монтажная длина L=80 мм.

o    датчик герконовый (МИД-сенсор отсутствует);

o    цена импульса - 10 л/импульс;

    Достоинства

МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;

диапазон температуры воды от +5 до +90°C;

счетчик воды герметичен и выдерживает максимальное рабочее давление до 1,6 МПа;

латунный корпус;

длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;

монтажная длина проточной части счетчика воды в двух исполнениях(110 мм и 80 мм);

возможность интеграции счетчика в автоматизированную систему сбора данных (АСКУЭ): счетчик воды может быть оснащен МИД-сенсором, позволяющим устанавливать МИД, либо может комплектоваться импульсным выходом (ДГ);

полностью соответствует ГОСТ Р 50193;

сохранение заявленных метрологических характеристик на протяжении всего срока службы даже при работе в неблагоприятных условиях;

не требует прокладки электрических сетей – счетчик независим от источников питания;

высокая перегрузочная способность по расходу и давлению;

максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями;

малая потеря давления;

минимальные затраты на установку и эксплуатацию;

надежная конструкционная защита от внешнего магнитного воздействия;

усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;

срок службы не менее 12 лет

Точность

Уникальная точность достигается применением целого ряда инноваций и разработок в конструкции прибора. Неоднократные испытания счетчика выявили, что на протяжении срока службы они стабильно сохраняют заявленные метрологические характеристики.

Считывание показаний

Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 360 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Кроме того, прибор может быть оснащен специальным стрелочным металлическим указателем «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика).

Принцип работы

Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм механически - через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют). Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.

Технические характеристики:

Счетчики воды модели ВСКМ на горячую и холодную воду.

Счетчик крыльчатый одноструйный холодной и горячей воды.

Применение

счетчик воды предназначен для установки в квартирах, дачных домах и других объектах с малым расходом воды;

ВСКМ универсальный счетчик воды может применяться для измерений объемов как холодной, так и горячей воды;

предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 90° C и давлением до 1,6 МПа;

может быть интегрирован в автоматизированную систему сбора данных (АСКУЭ) как проводную (ДГ), так и беспроводную(МИД).

Варианты оснащения

стандартное исполнение:

·         латунный корпус;

·         присоединение резьбовое;

·         набор монтажных частей и прокладок в комплекте;

·         счетный механизм может быть оснащен МИД-сенсором;

модификация счетчика с импульсным выходом (ДГ):

o    стандартное исполнение;

o    датчик герконовый (МИД-сенсор отсутствует);

o    цена импульса - 10 л/импульс;

модификация с МИД интерфейсом:

o    стандартное исполнение;

o    счетный механизм оснащен МИД-сенсором;

o    корпус счетного механизма подготовлен для установки МИД;

модификация счетчика с ДГ с ценой одного импульса - 1л (1л/имп):

o    стандартное исполнение;

o    дачик геркона установлен на литровой стрелке счетного механизма;

модификация счетчика с монтажной длинной (80мм):

o    стандартное исполнение;

o    монтажная длина L=80 мм.

модификация счетчика с монтажной длинной (80мм) с импульсным выходом (ДГ):

o    стандартное исполнение;

o    монтажная длина L=80 мм.

o    датчик герконовый (МИД-сенсор отсутствует);

o    цена импульса - 10 л/импульс;

Достоинства

МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;

диапазон температуры воды от +5 до +90°C;

счетчик воды герметичен и выдерживает максимальное рабочее давление до 1,6 МПа;

латунный корпус;

длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;

монтажная длина проточной части счетчика воды в двух исполнениях(110 мм и 80 мм);

возможность интеграции счетчика в автоматизированную систему сбора данных (АСКУЭ): счетчик воды может быть оснащен МИД-сенсором, позволяющим устанавливать МИД, либо может комплектоваться импульсным выходом (ДГ);

полностью соответствует ГОСТ Р 50193;

сохранение заявленных метрологических характеристик на протяжении всего срока службы даже при работе в неблагоприятных условиях;

не требует прокладки электрических сетей – счетчик независим от источников питания;

высокая перегрузочная способность по расходу и давлению;

максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями;

малая потеря давления;

минимальные затраты на установку и эксплуатацию;

надежная конструкционная защита от внешнего магнитного воздействия;

усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;

срок службы не менее 12 лет

Точность

Уникальная точность достигается применением целого ряда инноваций и разработок в конструкции прибора. Неоднократные испытания счетчика выявили, что на протяжении срока службы они стабильно сохраняют заявленные метрологические характеристики.

Считывание показаний

Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 360 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Кроме того, прибор может быть оснащен специальным стрелочным металлическим указателем «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика).

Принцип работы

Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм механически - через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют). Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.

Технические характеристики:
