Счетчики MTK работают в диапазоне температур от 0,1 до 40 ° C (холодная вода)

Счетчики MTW работают в диапазоне температур от 0,1 до 90 ° C (горячая вода)

Счетчик воды для систем отопления MTH - температура до 150 ° C больше в диапазоне: отопительный прибор

Специализация: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Счетчики DN20 и DN25 мм очень популярны у отдельных участников.

Диаметр измерителей серии MT: DN15, DN20, DN25, DN32, DN40, DN50

Материал корпуса: латунь, соединения: резьба

Принцип работы: Внутренний счетчик воды измеряет количество оборотов рабочего колеса, которое вращается под действием проточной воды. Поток воды поступает в измерительный корпус  через впускную трубу  с встроенным в него фильтром и через тангенциальные отверстия устройства контроля потока  в измерительную камеру, в которой рабочее колесо вращается на сапфировых подшипниках с установленным на нем магнитом муфта. Вода проходит через измерительную камеру через выпускные отверстия устройства контроля потока в выходной трубе    измерителя. Количество оборотов рабочего колеса пропорционально количеству проточной воды.

Разделение потока на отдельные сопла в многоструйных МТ-метрах обеспечивает более равномерную нагрузку на рабочее колесо и его крепления, что повышает надежность инструментов.

Вращение рабочего колеса передается ведомой части магнитной муфты, установленной в счетчике.  Для дистанционного считывания показаний импульсным генератором, имеющим частоту, пропорциональную количеству потока воды, к одной из стрелок стрелки прикреплен магнит, прохождение которого ниже геркона обеспечивает герметичность контактов тростника. Когда в контуре геркона есть напряжение от внешнего источника, когда контакты в цепи замкнуты, протекает ток, протекающий через внешнее устройство (счетчик импульсов).

   Преимущества серии MT:

- Встроенная антимагнитная защита

- Встроенный фильтр

- Все приборы подготовлены для импульсного считывания

- Низкая чувствительность к качеству воды

- Точность измерения (намного выше требования законодательства РФ)

- Долгий срок службы (12 лет)

- Устойчивость к удару водой

- Счетчики MTC (холодная вода) сопротивляются в течение короткого времени

Температурные скачки до 50 ° C, метр MTW (горячая вода) до 120 ° C

Для импульсного выхода готовятся счетчики воды MTK-N / MTW-N (он подходит для поэтапной интеграции уже установленных и работающих устройств в единую сеть для удаленного считывания информации).

После установки на подготовленный счетчик импульсной съемной крышки в любое время

Устройства становятся «Импульсами» MTK-I / MTW-I

Резьбовые фланцы для счетчика воды.
Накручиваются на резьбовые края счетчика воды. Позволяют сделать фланцевое присоединение счетчика к системе.
Особенно актуально, когда монтажное расстояние не позволяет вместить водомер.

Фланцы резьбовые на счетчики соответствуют ГОСТ 12820-80

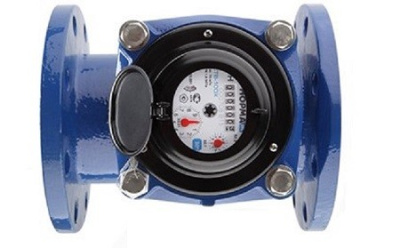

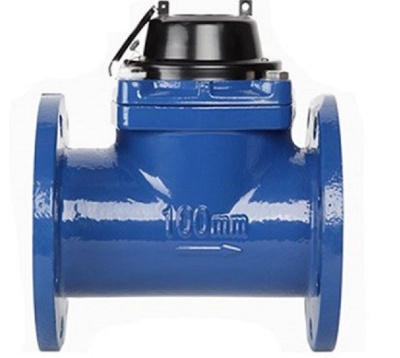

Счётчики фланцевые СТВ-Х предназначены для узлов коммерческого учета холодной воды на промышленных предприятиях, а также в организациях жилищно- коммунального хозяйства.
Фланцевые счётчики Норма модели СТВ-Х могут устанавливаться на подающих воду трубах или входить в состав узлов учета по ЦИРВ, где необходимо применение фланцевого быстроразборного соединения. Применение фланцевых счётчиков для учета потребления воды- позволяет компактно и легко для обслуживания наладить учет потребления воды.

Фланцевые счётчики Норма по степени защиты соответствуют IP 68, что позволяет им быть устойчивыми к проникновению пыли и затоплению.

Счетчики СТВХ могут комплектоваться импульсным датчиком для дистанционной передачи импульсов с различной ценой деления и массой импульса.

Счетчики отечественного производства НОРМА могут устанавливаться на горизонтальных и вертикальных участках трубопровода. При горизонтальной установке, счётчик Норма СТВ-Х будет соответствовать метрологическому классу В, а при вертикальной – А.
Все фланцевые счётчики норма обладают противомагнитной защитой.

Корпус фланцевого счётчика СТВ выполнен из чугуна, механизм внутри корпуса- является взаимозаменяемым. Счётчики воды: СТВ-50Х, СТВ-65Х, СТВ-80Х СТВ-100Х, СТВ-150Х имеют сухоходный механизм.

Межповерочный интервал составляет 6 лет.
Счётчики воды фланцевые турбинные сухоходные НОРМА СТВ соответствуют по всем требованиям, предъявляемым к счётчикам: ГОСТ 8.156-83, ГОСТ Р 50193.1-92, ГОСТ 14167-83, ГОСТ Р 8.510-2002.

Промышленный турбинный счетчик Вольтмана  (Зеннер)  Zenner WPH для холодной и горячей воды ZENNER.

Турбинный фланцевый счетчик холодной и горячей воды Вольтмана  (Зеннер)  Zenner  WPH с турбинами горизонтальной оси, предназначенными для измерения объема холодной питьевой воды SanPin 2.1.4.1074-01 и воды в системах отопления для SNP 2.04.07, системы отопления по трубопроводам DN 50,... DN 500 мм в жилых и общественных помещениях,  а также в промышленных зданиях.

В зависимости от температуры рабочей среды измерители WPH доступны в следующих версиях:

WPH-N-K (до 40 ° C) - холодная вода,

WPH-N-W (до 90 ° C) - горячая вода,

WPH-H-I (до 150 ° C) - счетчик для систем отопления (больше в области для нагревательных приборов).

Диаметр измерителя WPH: Ду50, Ду 65, Ду 80, Ду 100, Ду 125, Ду 150, Ду 200,Только для холодной воды:  Ду 250, Ду 300, Ду 400, Ду 500.

Варианты использования: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Турбины Вольтмана  (Зеннер)  Zenner используются в трубах большого диаметра DN 50 ... DN 500 мм для расхода 15 м3 / ч и более.

Принцип работы: Измерение числа оборотов горизонтальной турбины, выполненной в виде многовинтового винта и вращающейся под воздействием проточной воды. Благодаря особой форме рабочего колеса счетчик Вольтмана  (Зеннер)  Zenner перекрывается с особенно низким потерями давления в значительном диапазоне измерений. Вращение импеллера с червячной передачей сухоходного счетного механизма для уточнения из-за возможности количества зубчатого колеса в кубических метрах. Снятие Механизм счета имеет семь барабанов для указания количества в кубических метрах и двух указательных точек для определения пропорций кубического метра. (Литры). Несмотря на то, что конструкция рассчитана на высокие затраты, счетчики надежно запускаются с небольшим количеством воды. Усиленные подшипники с низким коэффициентом трения обеспечивают долгий срок службы счетчика.

Преимущества серии WPH от Вольтман  (Зеннер)  Zenner

• Надежность начинается уже при низкой цене Вольтмана  (Зеннер)  Zenner.

• Высокая надежность и точность при пиковых нагрузках.

• Небольшая потеря давления воды.

• Металлическая крышка.

• Встроенная антимагнитная защита.

• Встроенный фильтр.

• Все приборы подготовлены для импульсного считывания.

• Низкая чувствительность к качеству воды.

• Точность измерения (значительно выше требований законодательства Российской Федерации).

• Длительный срок службы (12 лет).

• Устойчив к гидравлическим ударам.

• Способность выдерживать счетчик WPH-K (холодная вода)

краткосрочные температурные скачки до 50 ° C

Счетчик WPH-W (горячая вода) до 120 ° C.

Счетчики серии WPH (турбина) отвечают требованиям:

• ГОСТ Р 50193-1-92 и ГОСТ 14167-83;

• Международный стандарт ISO 9001: 2008.

Регистрация в государственном реестре средств измерений: сертификат

DE.C.29.004.A № 44699,

Регистрационный номер 48422-11 для счетчиков холодной и горячей воды, турбины W,

Обзор MI 1592-99

Сертификат соответствия № POCC DE.MT42.H00623 № 0916732

Гигиенико-эпидемиологическое заключение №77.01.16.P.008353.06.11

Технические характеристики:

Гарантийный срок эксплуатации 30 месяцев со дня ввода прибора в эксплуатацию, но не более 36 месяцев со дня первичной поверки. При отсутствии в руководстве по эксплуатации даты ввода в эксплуатацию, гарантийный срок эксплуатации отсчитывается со дня первичной поверки.

Счетчики одноструйные мокроходные крыльчатые СВКМ-МХ НОРМА.
Российского производства. Счетчики крыльчатые СВКМ-МХ НОРМА мокроходные предназначены для измерений объема питьевой холодной  воды и сетевой воды при температуре от +5°С до +30°С, протекающей по центральному или индивидуальному водопроводу при давлении в сети не более 16 кгс/см2 (1,6 МПа).
СВКМ НОРМА – Ду15 МХ
СВКМ НОРМА – Ду20 МХ
СВКМ НОРМА – Ду25 МХ
Модель СВКМ-(Ду)МХ допускает работу счетчика при частичном или полном погружении в воду.
Счетчики данного исполнения не восприимчивы к воздействию внешнего магнитного поля.

Технические характеристики:

Диаметр условного прохода ( ДУ ): 15; 20; 25 мм.
Метрологический класс: горизонтальная установка: класс В
Межповерочный интервал: для учёта холодной воды 6 лет
Диапазон рабочих температур воды: для учёта холодной воды от 5°С до 30°С
Корпус: латунь ЛС-59
Пределы допускаемой относительной погрешности в диапазоне расходов при температуре 20°С, в %:
от Qmin до Qt ± 5%
от Qt до Qmax ± 2%
Емкость счетного устройства: 99999,999 м³
Цена деления младшего разряда: 0,0001 м³
Счетчик устанавливается на горизонтальном трубопроводе шкалой вверх (устанавливать счетчик на горизонтальном трубопроводе шкалой вниз не допускается).

Счетчик импульсов пров. унив. СИПУ MB 2-х канальный

Технические характеристики:

Диаметр условного прохода, мм: 20
Номинальное давление, МПа (бар): 1.0 (10)
Температура воды, ^оС: 5...90
Максимальный расход, м³/час: 5.0
Габаритные размеры, мм, не более:
- длина: 130
- длина с монтажными штуцерами: 200
- ширина: 80
- высота: 85

Описание:

Счётчик воды крыльчатый СВК-20Г предназначен для измерения объёма воды в системах водоснабжения в соответствии с ГОСТ Р 50601-93.

Счётчики СВК-20Г являются универсальными и могут быть использованы для измерения объема как горячей, так и холодной воды.

Счётчик применяется для учета, в том числе коммерческого, потребления воды в промышленной и коммунально-бытовой сферах, а также контроля технологических процессов.

Счётчик отвечает техническим условиям ТУ 4213-001-65492540-2010.

Счётчик имеет защиту от действия постоянного магнитного поля, создаваемого постоянным магнитом с магнитной индукцией на поверхности от 50 до 100 мТл, общей площадью до 60 см².

Оси крыльчатки расположены на каменных опорах – это уменьшает трение при вращении крыльчатки, улучшает чувствительность, обеспечивает лучшую точность и стабильность характеристик.

Детали, соприкасающиеся с проточной водой, изготовлены из пластмассы, не снижают качества воды и устойчивы к её воздействию.

Счётные механизмы могут вращаться относительно проливной части, что позволяет устанавливать счётчики как на вертикальные, так и на горизонтальные трубопроводы.

Межповерочный интервал при работе на горячей и холодной воде — 6 лет.

Гарантийный срок хранения счётчика - 18 месяцев со дня изготовления предприятием-изготовителем. Гарантийный срок эксплуатации счётчика - 36 месяцев со дня введения его в эксплуатацию.

Счётчик может поставляться с монтажным комплект

Счетчики одноструйные мокроходные крыльчатые СВКМ-МХ НОРМА.
Российского производства. Счетчики крыльчатые СВКМ-МХ НОРМА мокроходные предназначены для измерений объема питьевой холодной  воды и сетевой воды при температуре от +5°С до +30°С, протекающей по центральному или индивидуальному водопроводу при давлении в сети не более 16 кгс/см2 (1,6 МПа).
СВКМ НОРМА – Ду15 МХ
СВКМ НОРМА – Ду20 МХ
СВКМ НОРМА – Ду25 МХ
Модель СВКМ-(Ду)МХ допускает работу счетчика при частичном или полном погружении в воду.
Счетчики данного исполнения не восприимчивы к воздействию внешнего магнитного поля.

Технические характеристики:

Счетчики MTK работают в диапазоне температур от 0,1 до 40 ° C (холодная вода)

Счетчики MTW работают в диапазоне температур от 0,1 до 90 ° C (горячая вода)

Счетчик воды для систем отопления MTH - температура до 150 ° C больше в диапазоне: отопительный прибор

Специализация: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Счетчики DN20 и DN25 мм очень популярны у отдельных участников.

Диаметр измерителей серии MT: DN15, DN20, DN25, DN32, DN40, DN50

Материал корпуса: латунь, соединения: резьба

Принцип работы: Внутренний счетчик воды измеряет количество оборотов рабочего колеса, которое вращается под действием проточной воды. Поток воды поступает в измерительный корпус  через впускную трубу  с встроенным в него фильтром и через тангенциальные отверстия устройства контроля потока  в измерительную камеру, в которой рабочее колесо вращается на сапфировых подшипниках с установленным на нем магнитом муфта. Вода проходит через измерительную камеру через выпускные отверстия устройства контроля потока в выходной трубе    измерителя. Количество оборотов рабочего колеса пропорционально количеству проточной воды.

Разделение потока на отдельные сопла в многоструйных МТ-метрах обеспечивает более равномерную нагрузку на рабочее колесо и его крепления, что повышает надежность инструментов.

Вращение рабочего колеса передается ведомой части магнитной муфты, установленной в счетчике.  Для дистанционного считывания показаний импульсным генератором, имеющим частоту, пропорциональную количеству потока воды, к одной из стрелок стрелки прикреплен магнит, прохождение которого ниже геркона обеспечивает герметичность контактов тростника. Когда в контуре геркона есть напряжение от внешнего источника, когда контакты в цепи замкнуты, протекает ток, протекающий через внешнее устройство (счетчик импульсов).

   Преимущества серии MT:

- Встроенная антимагнитная защита

- Встроенный фильтр

- Все приборы подготовлены для импульсного считывания

- Низкая чувствительность к качеству воды

- Точность измерения (намного выше требования законодательства РФ)

- Долгий срок службы (12 лет)

- Устойчивость к удару водой

- Счетчики MTC (холодная вода) сопротивляются в течение короткого времени

Температурные скачки до 50 ° C, метр MTW (горячая вода) до 120 ° C

Для импульсного выхода готовятся счетчики воды MTK-N / MTW-N (он подходит для поэтапной интеграции уже установленных и работающих устройств в единую сеть для удаленного считывания информации).

После установки на подготовленный счетчик импульсной съемной крышки в любое время

Устройства становятся «Импульсами» MTK-I / MTW-I

Счетчики MTK работают в диапазоне температур от 0,1 до 40 ° C (холодная вода)

Счетчики MTW работают в диапазоне температур от 0,1 до 90 ° C (горячая вода)

Счетчик воды для систем отопления MTH - температура до 150 ° C больше в диапазоне: отопительный прибор

Специализация: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Счетчики DN20 и DN25 мм очень популярны у отдельных участников.

Диаметр измерителей серии MT: DN15, DN20, DN25, DN32, DN40, DN50

Материал корпуса: латунь, соединения: резьба

Принцип работы: Внутренний счетчик воды измеряет количество оборотов рабочего колеса, которое вращается под действием проточной воды. Поток воды поступает в измерительный корпус  через впускную трубу  с встроенным в него фильтром и через тангенциальные отверстия устройства контроля потока  в измерительную камеру, в которой рабочее колесо вращается на сапфировых подшипниках с установленным на нем магнитом муфта. Вода проходит через измерительную камеру через выпускные отверстия устройства контроля потока в выходной трубе    измерителя. Количество оборотов рабочего колеса пропорционально количеству проточной воды.

Разделение потока на отдельные сопла в многоструйных МТ-метрах обеспечивает более равномерную нагрузку на рабочее колесо и его крепления, что повышает надежность инструментов.

Вращение рабочего колеса передается ведомой части магнитной муфты, установленной в счетчике.  Для дистанционного считывания показаний импульсным генератором, имеющим частоту, пропорциональную количеству потока воды, к одной из стрелок стрелки прикреплен магнит, прохождение которого ниже геркона обеспечивает герметичность контактов тростника. Когда в контуре геркона есть напряжение от внешнего источника, когда контакты в цепи замкнуты, протекает ток, протекающий через внешнее устройство (счетчик импульсов).

   Преимущества серии MT:

- Встроенная антимагнитная защита

- Встроенный фильтр

- Все приборы подготовлены для импульсного считывания

- Низкая чувствительность к качеству воды

- Точность измерения (намного выше требования законодательства РФ)

- Долгий срок службы (12 лет)

- Устойчивость к удару водой

- Счетчики MTC (холодная вода) сопротивляются в течение короткого времени

Температурные скачки до 50 ° C, метр MTW (горячая вода) до 120 ° C

Для импульсного выхода готовятся счетчики воды MTK-N / MTW-N (он подходит для поэтапной интеграции уже установленных и работающих устройств в единую сеть для удаленного считывания информации).

После установки на подготовленный счетчик импульсной съемной крышки в любое время

Устройства становятся «Импульсами» MTK-I / MTW-I

Счетчик воды бытовой GERRIDA СВК-20Г (универсальный), L=130 мм,без КМЧ, (3/4") поверка 6 лет

Промышленный турбинный счетчик Вольтмана  (Зеннер)  Zenner WPH для холодной и горячей воды ZENNER.

Турбинный фланцевый счетчик холодной и горячей воды Вольтмана  (Зеннер)  Zenner  WPH с турбинами горизонтальной оси, предназначенными для измерения объема холодной питьевой воды SanPin 2.1.4.1074-01 и воды в системах отопления для SNP 2.04.07, системы отопления по трубопроводам DN 50,... DN 500 мм в жилых и общественных помещениях,  а также в промышленных зданиях.

В зависимости от температуры рабочей среды измерители WPH доступны в следующих версиях:

WPH-N-K (до 40 ° C) - холодная вода,

WPH-N-W (до 90 ° C) - горячая вода,

WPH-H-I (до 150 ° C) - счетчик для систем отопления (больше в области для нагревательных приборов).

Диаметр измерителя WPH: Ду50, Ду 65, Ду 80, Ду 100, Ду 125, Ду 150, Ду 200,Только для холодной воды:  Ду 250, Ду 300, Ду 400, Ду 500.

Варианты использования: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Турбины Вольтмана  (Зеннер)  Zenner используются в трубах большого диаметра DN 50 ... DN 500 мм для расхода 15 м3 / ч и более.

Принцип работы: Измерение числа оборотов горизонтальной турбины, выполненной в виде многовинтового винта и вращающейся под воздействием проточной воды. Благодаря особой форме рабочего колеса счетчик Вольтмана  (Зеннер)  Zenner перекрывается с особенно низким потерями давления в значительном диапазоне измерений. Вращение импеллера с червячной передачей сухоходного счетного механизма для уточнения из-за возможности количества зубчатого колеса в кубических метрах. Снятие Механизм счета имеет семь барабанов для указания количества в кубических метрах и двух указательных точек для определения пропорций кубического метра. (Литры). Несмотря на то, что конструкция рассчитана на высокие затраты, счетчики надежно запускаются с небольшим количеством воды. Усиленные подшипники с низким коэффициентом трения обеспечивают долгий срок службы счетчика.

Преимущества серии WPH от Вольтман  (Зеннер)  Zenner

• Надежность начинается уже при низкой цене Вольтмана  (Зеннер)  Zenner.

• Высокая надежность и точность при пиковых нагрузках.

• Небольшая потеря давления воды.

• Металлическая крышка.

• Встроенная антимагнитная защита.

• Встроенный фильтр.

• Все приборы подготовлены для импульсного считывания.

• Низкая чувствительность к качеству воды.

• Точность измерения (значительно выше требований законодательства Российской Федерации).

• Длительный срок службы (12 лет).

• Устойчив к гидравлическим ударам.

• Способность выдерживать счетчик WPH-K (холодная вода)

краткосрочные температурные скачки до 50 ° C

Счетчик WPH-W (горячая вода) до 120 ° C.

Счетчики серии WPH (турбина) отвечают требованиям:

• ГОСТ Р 50193-1-92 и ГОСТ 14167-83;

• Международный стандарт ISO 9001: 2008.

Регистрация в государственном реестре средств измерений: сертификат

DE.C.29.004.A № 44699,

Регистрационный номер 48422-11 для счетчиков холодной и горячей воды, турбины W,

Обзор MI 1592-99

Сертификат соответствия № POCC DE.MT42.H00623 № 0916732

Гигиенико-эпидемиологическое заключение №77.01.16.P.008353.06.11

Фланцевые счетчики Экомера выпускаются для холодно воды, имеют модельную линейку, представленную следующими ДУ: 50, 65, 80, 100, 150. Данные счётчики целесообразно использовать в водомерных узлах для учета холодного водоснабжения, для учета потребления воды в многоквартирных домах и предприятиях, а также различных объектах коммунального хозяйства.

Подбор счётчика производится из расчёта планируемого потребления холодной воды, данные на каждый типоразмер с характеристиками для подбора:

Фланцевый счётчик холодный воды ЭКО-50Ф имеет диаметр условного прохода (Ду)= 50. Расход воды Qmin: Класс В (горизонтальный монтаж) = 0,45 м3/час, Метрологический Класс А (вертикальный монтаж) = 1,2 м3/час. Расход воды Qn (номинальный)= 15 м3/час. Расход воды Qmax (максимальный)= 30 м3/час. Цена деления младшего разряда= 0,001 м3. Максимальное рабочее давление воды не более 1,0 Мпа. Порог чувствительности ЭКО-50Ф не более 0,5Qmin. Dn50, L=200 мм, H= 270мм, Вес =12,66 кг. Межповерочный интервал 6 лет.

Фланцевый счётчик холодный воды ЭКО-65Ф имеет диаметр условного прохода (Ду)= 65. Расход воды Qmin: Класс В (горизонтальный монтаж) = 0,75 м3/час, Метрологический Класс А (вертикальный монтаж) = 2,0 м3/час. Расход воды Qn (номинальный)= 25 м3/час. Расход воды Qmax (максимальный)= 50 м3/час. Цена деления младшего разряда= 0,001 м3. Максимальное рабочее давление воды не более 1,0 Мпа. Порог чувствительности ЭКО-65Ф не более 0,5Qmin. Dn65, L=195 мм, H=280 мм, Вес= 14,08 кг. Межповерочный интервал 6 лет.

Фланцевый счётчик холодный воды ЭКО-80Ф имеет диаметр условного прохода (Ду)= 80. Расход воды Qmin: Класс В (горизонтальный монтаж) = 1,2 м3/час, Метрологический Класс А (вертикальный монтаж) = 3,2 м3/час. Расход воды Qn (номинальный)= 40 м3/час. Расход воды Qmax (максимальный)= 80 м3/час. Цена деления младшего разряда= 0,001 м3. Максимальное рабочее давление воды не более 1,0 Мпа. Порог чувствительности ЭКО-80Ф не более 0,5Qmin. Dn80, L=220 мм, H=300 мм, Вес =15,12 кг. Межповерочный интервал 6 лет.

Фланцевый счётчик холодный воды ЭКО-100Ф имеет диаметр условного прохода (Ду)= 100. Расход воды Qmin: Класс В (горизонтальный монтаж) = 1,8 м3/час, Метрологический Класс А (вертикальный монтаж) = 4,8 м3/час. Расход воды Qn (номинальный)= 60 м3/час. Расход воды Qmax (максимальный)= 120 м3/час. Цена деления младшего разряда= 0,001 м3. Максимальное рабочее давление воды не более 1,0 Мпа. Порог чувствительности ЭКО-100Ф не более 0,5Qmin. Dn100, L=250 мм, H= 360 мм, Вес= 18,48 кг. Межповерочный интервал 6 лет.

Фланцевый счётчик холодный воды ЭКО-150Ф имеет диаметр условного прохода (Ду)= 150. Расход воды Qmin: Класс В (горизонтальный монтаж) = 4,5 м3/час, Метрологический Класс А (вертикальный монтаж) = 12 м3/час. Расход воды Qn (номинальный)= 150 м3/час. Расход воды Qmax (максимальный)= 300 м3/час. Цена деления младшего разряда= 0,01 м3. Максимальное рабочее давление воды не более 1,0 Мпа. Порог чувствительности ЭКО-150Ф не более 0,5Qmin. Dn150, L=300 мм, H=350 мм, Вес= 39,24 кг. Межповерочный интервал 6 лет.

Фланцевые счетчики Экомера предназначаются для учета объема потребляемой холодной питьевой воды при температуре от 5 °С до 40°С по СанПиН 2.1.4.1074-01 и сетевой воды, для промышленных нужд, протекающей по трубопроводу при рабочем давлении в водопроводной сети не более 1,0 Мпа (10 кгс/см2).

Фланцевые счетчики Экомера являются турбинными, корпус счётчика выполнен из чугуна, подсоединение фланцевое, соответствует всем действующим стандартам. Измерительный механизм вмонтирован в корпус счетчика и может при необходимости быть заменен. Крышка корпуса, устройство индикации и магнитная муфта смонтированы вместе.

Принцип работы фланцевых счетчиков Экомера (ЭКО-50Ф, ЭКО-65Ф, ЭКО-80Ф, ЭКО-100Ф, ЭКО-150Ф). При протекании воды сквозь счетчик, происходит вращение турбины. Изначально поток воды попадает в корпус счетчика и проходит через струевыпрямитель, после чего уже попадает в измерительный механизм. На твердых опорах при низком коэффициенте трения, поперек потока в вертикальном положении и вращается турбина, количество оборотов турбины прямо пропорционально количеству воды, которая проходит сквозь водомер. Фланцевые счетчики Экомера предназначены только для измерения холодной воды в диапазоне температур от плюс 5 до плюс 40 градусов по Цельсию.

Каждый поставляемый счетчик комплектуется коробкой и паспортом с первичной поверкой. Межповерочный интервал у фланцевых счётчиков Экомера составляет 6 лет. На все счетчики действует гарантия завода изготовителя.

Фланцевые счетчики Экомера позволяют недорого, качественно и быстро решить вопрос с учетом воды в доме, на предприятии, бассейне, производстве. Данные счётчики Вы можете приобрести в нашем интернет магазине «КИТ инжиниринг» по самой лучшей цене и с максимально оперативной поставкой. На данный момент, фланцевые счетчики для холодной воды под маркой Экомера являются оптимальным выбором прибора учета российского производства по соотношению цена- качество.

Монтаж Фланцевых счетчиков холодной воды ЭКОМЕРА модельного ряда: ЭКО-50Ф, ЭКО-65Ф, ЭКО-80Ф, ЭКО-100Ф, ЭКО-150Ф. Счетчики воды предназначены для установки на горизонтальном участке трубопровода с прямым участком не менее 5 Ду до счетчика и 1 Ду после счетчика (Ду - диаметр условного прохода, совпадает с цифровой маркировкой в наименовании счётчика).

Фланцевые счетчики Экомера могут быть установлены на вертикальном участке трубопровода. При этом они работают в диапазоне расходов, соответствующему классу А. Вертикальная установка – метрологический класс А. Горизонтальная установка – метрологический класс В.

При выборе счетчика необходимо понимать, какой расход воды планируется и какими трубами будет осуществляться подключение объекта к водоснабжению от центрального источника воды.

Счетчики воды крыльчатые универсальные Экомера ЭКО-15, Экомера ЭКО-20, Экомера ЭКО-25, Экомера ЭКО-32, Экомера ЭКО-40, Экомера ЭКО-50

Назначение средства измерений

Счетчики воды крыльчатые  универсальные  Экомера  ЭКО-15,  Экомера  ЭКО-20,  Экомера ЭКО-25, Экомера ЭКО-32, Экомера ЭКО-40, Экомера ЭКО-50 (далее – счетчики) предназначены для измерений объема воды в трубопроводах систем водоснабжения и тепловых сетей систем теплоснабжения на промышленных предприятиях и в жилищно-коммунальном хозяйстве.

Описание средства измерений

Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.

Счётчики состоят из проточной части, в которой расположена крыльчатка, счетного механизма и индикаторного устройства. Вода подается во входной патрубок проточной части счетчика через сетчатый фильтр, поступает на крыльчатку и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты крыльчатки в значение на индикаторном устройстве, выраженное в единицах измерения объема.

Счетчики, предназначенные  для  измерения  объема  воды  с  температурой  в  диапазоне (5 – 90) ^оС имеют наклейку красного цвета или красное зажимное кольцо, счетчики, предназначенные для измерения объема воды с температурой в диапазоне (5 – 40) ^оС имеют наклейку синего цвета или синее зажимное кольцо.

Счетчики имеют диаметры условного прохода (ДУ) (15; 20; 25; 32; 40; 50) мм и метрологи- ческий класс А или В.

Счетчики могут иметь импульсный выход с ценой импульса 1,10,100,1000 дм³/имп. Счетчики соответствуют климатическому исполнению УХЛ 3 по ГОСТ 15150-69. Счетчики выпускаются под торговой маркой «Экомера ЭКО».

Метрологические и технические характеристики:

Знак утверждения типа

наносится на титульный лист паспорта типографским способом, а также на лицевую панель счетчика методом флексографии.

Поверка

осуществляется по документу ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методы и средства поверки».

Эталон, применяемый при поверке:

- установка поверочная УПСЖ 150/ВМ1. Диапазон расхода (0,01 – 150) м³/ч. Пределы основной допускаемой погрешности ± 0,25 %.

Сведения о методиках (методах) измерений:

Методика измерений приведена в ГОСТ Р 50601-93.

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия.

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.

ГОСТ 8.156-83 ГСИ. Счетчики холодной воды. Методы и средства поверки.

ТУ 4213-001-09949148-2012 Счетчики воды крыльчатые универсальные Экомера ЭКО. Технические условия.

При осуществлении торговли и товарообменных операций.

Счетчики крыльчатые одноструйные сухоходные НОРМА СВКМ-Г,Х
Счетчики крыльчатые НОРМА СВКМ-Г,Х (одноструйные сухоходные) предназначены для измерений объема холодной питьевой, горячей воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводу при температуре от +5°С до +90°С и рабочем давлении в водопроводной сети не более 1,6 МПа (16 кгс/см2).
Счетчики защищены от манипулирования показаниями с помощью внешнего магнитного поля.

Гарантийный срок эксплуатации 30 месяцев со дня ввода прибора в эксплуатацию, но не более 36 месяцев со дня первичной поверки. При отсутствии в руководстве по эксплуатации даты ввода в эксплуатацию, гарантийный срок эксплуатации отсчитывается со дня первичной поверки.
