ВСКМ 90 "Атлант" (Ду 25, 32, 40, 50)

Применение

- счетчик воды предназначен для установки в частных коттеджах, многоквартирных домах в качестве общедомового счетчика, и предприятиях со средним расходом воды;

- счетчик воды может применяться для измерений объемов как холодной, так и горячей воды (ВСКМ 90 "Атлант");

- предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 50°(ВСКМ 90 "Атлант"Х) и 120° C (ВСКМ 90 "Атлант") и давлением до 1,6 МПа;

- счетчик с импульсным выходoм может использоваться в составе теплосчетчиков и в тепловых сетях систем теплоснабжения для измерения объема теплоносителя;

- за счет комплектации счетчика датчиком герконовым (ДГ) или МИД-модулем возможна интеграция в автоматизированную систему сбора данных (АСКУЭ);

- Поверка на ХВС на 6 лет, на ГВС 4 года.



Варианты оснащения:

стандартное исполнение:

· окрашенный чугунный корпус красного или синего цвета;

· окрашенный чугунный корпус красного и синего цвета;

· присоединение резьбовое;

модификация счетчика с импульсным выходом (ДГ):

· стандартное исполнение;

· датчик герконовый;
модификация счетчика с температурой рабочей среды до 150^о Цельсия:
  · поставляется по запросу;

Технические характеристики:

Общие внутренние счетчики воды (просто домовые счетчики воды, называемые счетчиком воды в подвале) предназначены для измерения количества холодной и горячей воды, проходящей через трубы среднего диаметра Ду 15 ... Ду 50 мм при рабочем давлении в сети водоснабжения не более 1 , 6 МПа (16 атм.). Они отличаются от одноструйных счетчиков тем, что поток воды разделяется на несколько струй до входа в лопатку рабочего колеса, что позволяет уменьшить погрешности измерения, вызванные турбулентностью потока. Конструктивная особенность (многоструйная) исключает боковой износ колесной оси и распорок, что увеличивает срок службы инструмента.

Счетчики MTK работают в диапазоне температур от 0,1 до 40 ° C (холодная вода)

Счетчики MTW работают в диапазоне температур от 0,1 до 90 ° C (горячая вода)

Счетчик воды для систем отопления MTH - температура до 150 ° C больше в диапазоне: отопительный прибор

Специализация: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Счетчики DN20 и DN25 мм очень популярны у отдельных участников.

Диаметр измерителей серии MT: DN15, DN20, DN25, DN32, DN40, DN50

Материал корпуса: латунь, соединения: резьба

Принцип работы: Внутренний счетчик воды измеряет количество оборотов рабочего колеса, которое вращается под действием проточной воды. Поток воды поступает в измерительный корпус  через впускную трубу  с встроенным в него фильтром и через тангенциальные отверстия устройства контроля потока  в измерительную камеру, в которой рабочее колесо вращается на сапфировых подшипниках с установленным на нем магнитом муфта. Вода проходит через измерительную камеру через выпускные отверстия устройства контроля потока в выходной трубе    измерителя. Количество оборотов рабочего колеса пропорционально количеству проточной воды.

Разделение потока на отдельные сопла в многоструйных МТ-метрах обеспечивает более равномерную нагрузку на рабочее колесо и его крепления, что повышает надежность инструментов.

Вращение рабочего колеса передается ведомой части магнитной муфты, установленной в счетчике.  Для дистанционного считывания показаний импульсным генератором, имеющим частоту, пропорциональную количеству потока воды, к одной из стрелок стрелки прикреплен магнит, прохождение которого ниже геркона обеспечивает герметичность контактов тростника. Когда в контуре геркона есть напряжение от внешнего источника, когда контакты в цепи замкнуты, протекает ток, протекающий через внешнее устройство (счетчик импульсов).

   Преимущества серии MT:

- Встроенная антимагнитная защита

- Встроенный фильтр

- Все приборы подготовлены для импульсного считывания

- Низкая чувствительность к качеству воды

- Точность измерения (намного выше требования законодательства РФ)

- Долгий срок службы (12 лет)

- Устойчивость к удару водой

- Счетчики MTC (холодная вода) сопротивляются в течение короткого времени

Температурные скачки до 50 ° C, метр MTW (горячая вода) до 120 ° C

Для импульсного выхода готовятся счетчики воды MTK-N / MTW-N (он подходит для поэтапной интеграции уже установленных и работающих устройств в единую сеть для удаленного считывания информации).

После установки на подготовленный счетчик импульсной съемной крышки в любое время

Устройства становятся «Импульсами» MTK-I / MTW-I

ВСКМ 90 "Атлант" (Ду 25, 32, 40, 50)

Применение

- счетчик воды предназначен для установки в частных коттеджах, многоквартирных домах в качестве общедомового счетчика, и предприятиях со средним расходом воды;

- счетчик воды может применяться для измерений объемов как холодной, так и горячей воды (ВСКМ 90 "Атлант");

- предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 50°(ВСКМ 90 "Атлант"Х) и 120° C (ВСКМ 90 "Атлант") и давлением до 1,6 МПа;

- счетчик с импульсным выходoм может использоваться в составе теплосчетчиков и в тепловых сетях систем теплоснабжения для измерения объема теплоносителя;

- за счет комплектации счетчика датчиком герконовым (ДГ) или МИД-модулем возможна интеграция в автоматизированную систему сбора данных (АСКУЭ);

- Поверка на ХВС на 6 лет, на ГВС 4 года.



Варианты оснащения:

стандартное исполнение:

· окрашенный чугунный корпус красного или синего цвета;

· окрашенный чугунный корпус красного и синего цвета;

· присоединение резьбовое;

модификация счетчика с импульсным выходом (ДГ):

· стандартное исполнение;

· датчик герконовый;
модификация счетчика с температурой рабочей среды до 150^о Цельсия:
  · поставляется по запросу;

Технические характеристики:

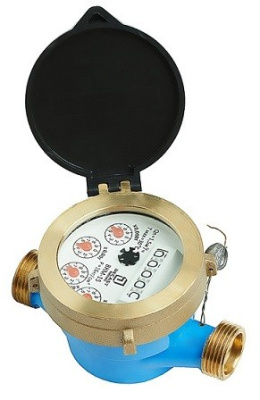

ВКМ «РОСИЧ» (Ду 25, 32)

Счетчик крыльчатый мокроходный одноструйный холодной воды.

Применение

Предназначен для установки в частных коттеджах, небольших многоквартирных домах и предприятиях с средним расходом воды;

Может быть установлен в помещениях с повышенной влажностью, а также затапливаемых колодцах;

Предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 40° C и давлением до 1,6 МПа;

ВКМ «РОСИЧ» ДГ может быть интегрирован в автоматизированную систему сбора данных(АСКУЭ).

Варианты оснащения:

стандартное исполнение:

- латунный корпус;

- присоединение резьбовое;

- окрашенный корпус синего цвета;



модификация счетчика с импульсным выходом (ДГ):

- латунный корпус;

- присоединение резьбовое;

- окрашенный корпус синего цвета;

- датчик герконовый;

Достоинства

- Счетчик воды работает в затапливаемых помещениях и колодцах;

- Мокроходный счетчик воды не имеет разделения на «сухую» и «мокрую» часть, прямая передача вращения крыльчатки в счетный механизм без использования магнитной муфты обеспечивает высокую чувствительность счетчика, особенно в области малых расходов;

- Счетный механизм заполнен техническим глицерином, что позволяет индикаторному табло всегда оставаться чистым для комфортного снятия показаний;

- Латунный корпус;

- Возможность интеграции счетчика в автоматизированную систему сбора данных (АСКУЭ) в комплектации счетчика воды импульсным выходом (ДГ);

- Счетчик воды герметичен и выдерживает максимальное рабочее давление до 1.6МПа;

- СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68;

- Высокая точность снятия показаний, близка к метрологическому классу С;

- Может быть оснащен герконовым датчиком импульсов (ДГ), что позволяет снимать показания с помощью выносного индикатора;

- Полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля;

- Не требует прокладки электрических сетей – счетчик независим от источников питания;

- Счетный механизм закрыт толстым поликарбонатным стеклом;

- Бесшумная работа счетчика воды;

- Оснащён защитной крышкой;

- Счетчик неприхотлив к условиям эксплуатации;

- МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ.

Точность

Конструкция одноструйных счетчиков простая и надежная. Это обеспечивает высокую точность измерений на протяжении всего срока службы прибора.

На работоспособность счетчика ВКМ «РОСИЧ» не влияют внешние магнитные поля. Между счетным механизмом счетчика и крыльчаткой – надежная механическая передача.

Вращение крыльчатки напрямую передается на счетный механизм, что обеспечивает повышенную точность показаний.

Счетный механизм заполнен глицерином, который защищает от содержащихся в воде примесей. ВКМ «РОСИЧ» имеет повышенную стойкость к коррозии. В конструкции присутствует специальное стекло с высокой устойчивостью к давлению и к внешнему воздействию.



Считывание показаний

Счетчик имеет индикаторное устройство с роликовыми барабанчиками. Счетный механизм обеспечивает отображение показаний в м³ и его долях. Специальный состав высококачественной краски, нанесенной на них, позволяет долго и комфортно работать с показаниями счетчика. Счётный механизм заполнен глицерином, с помощью свойств которого счетный механизм защищен от проникновения воды и загрязнений. Прибор выпускается в модификации с дистанционным съемом показаний – ВКМ «РОСИЧ» ДГ. Для дистанционной передачи данных используется герконовый датчик. Модификация, оборудованная датчиком геркона, позволяет устанавливать счетчик в местах, где затруднено визуальное снятия показаний с счетного механизма, а также позволяет подключать к системам АСКУЭ.



Принцип работы

Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм механически - через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют). Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.

Комплектация: счетчик воды; паспорт; комплект присоединительных частей; герконовый датчик – для модификации ДГ.

Технические характеристики

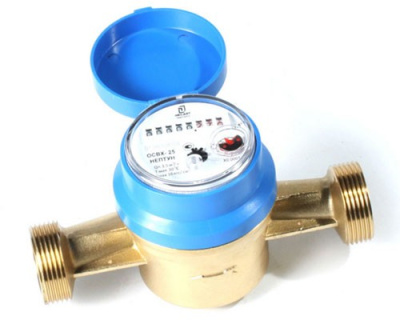

ОСВХ «НЕПТУН» (Ду 25, 32, 40)

Применение

· Счетчики идеально подходят для установки в качестве общедомовых приборов учета холодной воды

· Цена импульса: 10 литров/импульс

Варианты оснащения:

• стандартное исполнение:

- латунный корпус;

- присоединение резьбовое;

- счетный механизм оснащен МИД-сенсором;

• модификация счетчика с импульсным выходом (ДГ):

- стандартное исполнение;

- датчик герконовый (МИД-сернсор отсутствует);

Достоинства:

• МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
• соответствует метрологическому классу С;
• диапазон температуры измеряемой воды от +5 до 50°C (ОСВХ)/150°C (ОСВУ);
• счетчик воды герметичен и выдерживает максимальное рабочее давление до 1.6МПа;
• латунный корпус;
• длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;
• монтажная длина счетчиков воды моделей ОСВХ/ОСВУ практически не имеет аналогов на рынке; короченное исполнение позволяет монтировать счетчик в стесненных условиях;
• возможность интеграции счетчика в автоматизированную систему сбора данных: счетчик воды оснащен МИД-сенсором, позволяющим устанавливать МИД-Р (см. раздел Системы сбора и управления данными); либо может комплектоваться импульсным выходом (ДГ);
• полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля;
• не требует прокладки электрических сетей – счетчик независим от источников питания;
• высокая перегрузочная способность по расходу и давлению;
• максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями;
• малая потеря давления;
• минимальные затраты на установку и эксплуатацию;
• срок службы 12 лет;
• надежная конструкционная защита от внешнего магнитного воздействия;
• усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;

Технические характеристики:

ВСКМ 90 (Ду 25, 32, 40, 50)

Счетчик крыльчатый многоструйный холодной и горячей воды

Применение

Счетчик воды предназначен для установки в частных коттеджах, многоквартирных домах в качестве общедомового счетчика, и предприятиях со средним расходом воды;

Универсальный счетчик воды может применяться для измерений объемов как холодной, так и горячей воды;

Предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 120° C и давлением до 1,6 МПа;

Счетчик с импульсным выходoм может использоваться в составе теплосчетчиков и в тепловых сетях систем теплоснабжения для измерения объема теплоносителя;

За счет комплектации счетчика датчиком герконовым (ДГ) или МИД-модулем возможна интеграция автоматизированную систему сбора данных (АСКУЭ);

Может быть установлен в помещениях с повышенной влажностью, а также затапливаемых колодцах.



Варианты оснащения

Стандартное исполнение:

Окрашенный чугунный корпус красного цвета;

Присоединение резьбовое;

Счетный механизм оснащен МИД-сенсором;

Корпус счетного механизма подготовлен для установки МИД;

Модификация счетчика с импульсным выходом (ДГ):

Стандартное исполнение;

Датчик герконовый (МИД-сенсор отсутствует);

Фланцевое исполнение для ВСКМ 90 50Ф:

Стандартное исполнение;

Соединительные части – фланцевые.

Достоинства

 - МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;

- СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68;

- счетчик воды является многоструйным, за счет расположения крыльчатки в чаше с коаксиальными отверстиями, эта конструкция является высоконадежной, особенно в условиях резких перепадов давления и расхода;

- длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;

- полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля;

- уникальное исполнение счетчика воды Ду 50 - резьбовой и фланцевый (ВСКМ 90 "Атлант" 50Ф);

- сохранение заявленных метрологических характеристик на протяжении всего срока службы даже при работе в неблагоприятных условиях;

- не требует прокладки электрических сетей –счетчик независим от источников питания;

- высокая перегрузочная способность по расходу и давлению;

- для удобства снятия показаний счетный механизм вращается на 350 градусов;

- малая потеря давления;

- минимальные затраты на установку и эксплуатацию;

- надежная конструкционная защита от внешнего магнитного воздействия;

- усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;

- срок службы не менее 12 лет.

Точность

Многоструйная конструкция является высоконадежной. Крыльчатка находится в защитной чаше, которая разделяет поток на несколько струй, что выравнивает нагрузку на ось крыльчатки, тем самым обеспечивая наилучшую точность показаний, защиту от гидроудара. Все это влияет на долгосрочную корректную работу приборов.

Считывание показаний

Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 350 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Кроме того, прибор имеет специальный стрелочный металлический указатель «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика). Кроме того, счетчик может до оснащаться импульсным датчиком (ДГ).



Принцип работы

Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм через магнитную связь. Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.



Комплектация

- счетчик воды;

- паспорт;

- комплект присоединительных частей;

- комплект уплотнительных прокладок для фланцевого исполнения;

- герконовый датчик – для модификации ДГ.

Технические характеристики

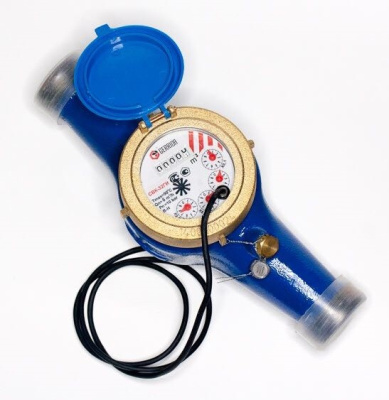

Универсальные счетчики воды GERRIDA СВК-25/32/40/50- это многоструйные сухоходы с резьбовым присоединением, которые  предназначены для учета расхода  воды в системах водоснабжения в соответствии с ГОСТ Р 50601-93. Допустимая рабочая температура воды до 90°С позволяет использовать их одинаково эффективно как для холодной, так и для горячей воды.

Водосчетчики GERRIDA устанавливаются в помещениях с относительной влажностью не более 80% и рекомендованной температурой окружающего воздуха +5+50°С.

Для предотвращения выхода из строя счетчика в результате попадания песка, окалины и других механических частиц, а так же гидравлического удара рекомендуется перед счетчиком установить не только фильтр механической очистки, но и регулятор давления.

Дополнительная комплектация промышленных счетчиков воды GERRIDA импульсным выходом дает возможность использовать дистанционную передачу показаний и применять  в составе узлов учета воды и тепловой энергии.

Все счетчики GERRIDA  сертифицированы на территории РФ и СНГ, имеют антимагнитную защиту и соответствуют техническим условиям ТУ 4213-001-65492540-2010.

Межповерочный интервал составляет 6 лет при работе на горячей воде или холодной воде.

Гарантийный срок хранения счётчика - 18 месяцев со дня изготовления предприятием-изготовителем.

Гарантийный срок эксплуатации счётчика - 36 месяцев со дня введения его в эксплуатацию.

Счетчик воды универсальный ЭКО НОМ СВ Д-32 ДГ (корп. латунь)+КМЧ обще-овой одноструйный, крыльчатый

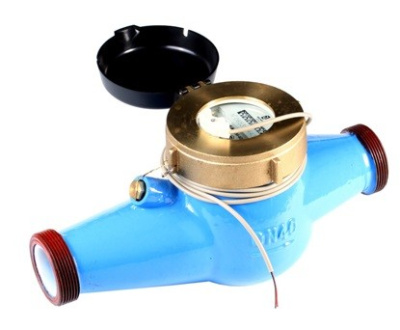

ВКМ М «РОСИЧ» (Ду 25, 32, 40, 50)

Счетчик крыльчатый мокроходный многоструйный холодной воды

Применение

·         предназначен для установки в частных коттеджах, небольших многоквартирных домах и предприятиях с средним расходом воды;

·         может быть установлен в помещениях с повышенной влажностью, а также затапливаемых колодцах;

·         предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 40° C и давлением до 1,6 МПа;

·         за счет комплектации счетчика датчиком герконовым (ДГ) возможна интеграция в автоматизированную систему сбора данных (АСКУЭ).

Варианты оснащения

стандартное исполнение:

·         латунный корпус;

·         присоединение резьбовое;

·         окрашенный корпус синего цвета;

модификация счетчика с импульсным выходом (ДГ):

·         стандартное исполнение;

·         датчик герконовый;

фланцевое исполнение для ВКМ "РОСИЧ" 50Ф:

·         стандартное исполнение;

·         соединительные части - фланцевые.

Достоинства

o    счетчик воды работает в затапливаемых помещениях и колодцах;

o    мокроходный счетчик воды не имеет разделения на «сухую» и «мокрую» часть, прямая передача вращения крыльчатки в счетный механизм без использования магнитной муфты обеспечивает высокую чувствительность счетчика, особенно в области малых расходов;

o    счетчик является многоструйным за счет расположения крыльчатки в чаше с коаксиальными отверстиями, эта конструкция является высоконадежной, особенно в условиях резких перепадов давления и расходов;

o    счетный механизм заполнен техническим глицерином, что позволяет индикаторному табло всегда оставаться чистым для комфортного снятия показаний;

o    латунный корпус;

o    СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68;

o    высокая точность снятия показаний, близка к метрологическому классу С;

o    может быть оснащен герконовым датчиком импульсов (ДГ), что позволяет снимать показания с помощью выносного индикатора;

o    полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля;

o    не требует прокладки электрических сетей –счетчик независим от источников питания;

o    Счетный механизм закрыт толстым поликарбонатным стеклом;

o    бесшумная работа счетчика воды;

o    оснащён защитной крышкой;

o    счетчик неприхотлив к условиям эксплуатации;

o    МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ.

Точность

Многоструйная конструкция является высоконадежной, особенно в условиях резких перепадов давления и расхода. Крыльчатка находится в защитной чаше, которая разрезает поток на много частей (струй), что снижает нагрузку на ось крыльчатки и обеспечивает наилучшую точность показаний, защиту от гидроудара. Все это влияет на долгосрочную корректную работу приборов.

На работоспособность счетчика не влияют внешние магнитные поля, т.к. между счетным механизмом счетчика и крыльчаткой – надежная механическая передача. Счетный механизм заполнен глицерином, который защищает от содержащихся в воде примесей. Счетчик имеет повышенную стойкость к коррозии, гидравлическим ударам, перегрузкам по давлению.

В конструкции присутствует специальное стекло с высокой устойчивостью к давлению и к внешнему воздействию.



Считывание показаний

Счетчик имеет индикаторное устройство с роликовыми барабанчиками. Счетный механизм обеспечивает отображение показаний в м³ и его долях. Специальный состав высококачественной краски, нанесенной на них, позволяет долго и комфортно работать с показаниями счетчика. Счётный механизм заполнен глицерином, с помощью свойств которого счетный механизм защищен от проникновения воды и загрязнений. Прибор выпускается в модификации с дистанционным съемом показаний – ВКМ М «РОСИЧ» ДГ. Для дистанционной передачи данных используется герконовый датчик. Модификация, оборудованная датчиком геркона, позволяет устанавливать счетчик в местах, где затруднено визуальное снятия показаний с счетного механизма, а также позволяет подключать к системам АСКУЭ



Принцип работы

Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм механически - через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют). Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.



Комплектация

·         счетчик воды;

·         паспорт;

·         комплект присоединительных частей;

·         герконовый датчик – для модификации ДГ.



Общие внутренние счетчики воды (просто домовые счетчики воды, называемые счетчиком воды в подвале) предназначены для измерения количества холодной и горячей воды, проходящей через трубы среднего диаметра Ду 15 ... Ду 50 мм при рабочем давлении в сети водоснабжения не более 1 , 6 МПа (16 атм.). Они отличаются от одноструйных счетчиков тем, что поток воды разделяется на несколько струй до входа в лопатку рабочего колеса, что позволяет уменьшить погрешности измерения, вызванные турбулентностью потока. Конструктивная особенность (многоструйная) исключает боковой износ колесной оси и распорок, что увеличивает срок службы инструмента.

Счетчики MTK работают в диапазоне температур от 0,1 до 40 ° C (холодная вода)

Счетчики MTW работают в диапазоне температур от 0,1 до 90 ° C (горячая вода)

Счетчик воды для систем отопления MTH - температура до 150 ° C больше в диапазоне: отопительный прибор

Специализация: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Счетчики DN20 и DN25 мм очень популярны у отдельных участников.

Диаметр измерителей серии MT: DN15, DN20, DN25, DN32, DN40, DN50

Материал корпуса: латунь, соединения: резьба

Принцип работы: Внутренний счетчик воды измеряет количество оборотов рабочего колеса, которое вращается под действием проточной воды. Поток воды поступает в измерительный корпус  через впускную трубу  с встроенным в него фильтром и через тангенциальные отверстия устройства контроля потока  в измерительную камеру, в которой рабочее колесо вращается на сапфировых подшипниках с установленным на нем магнитом муфта. Вода проходит через измерительную камеру через выпускные отверстия устройства контроля потока в выходной трубе    измерителя. Количество оборотов рабочего колеса пропорционально количеству проточной воды.

Разделение потока на отдельные сопла в многоструйных МТ-метрах обеспечивает более равномерную нагрузку на рабочее колесо и его крепления, что повышает надежность инструментов.

Вращение рабочего колеса передается ведомой части магнитной муфты, установленной в счетчике.  Для дистанционного считывания показаний импульсным генератором, имеющим частоту, пропорциональную количеству потока воды, к одной из стрелок стрелки прикреплен магнит, прохождение которого ниже геркона обеспечивает герметичность контактов тростника. Когда в контуре геркона есть напряжение от внешнего источника, когда контакты в цепи замкнуты, протекает ток, протекающий через внешнее устройство (счетчик импульсов).

   Преимущества серии MT:

- Встроенная антимагнитная защита

- Встроенный фильтр

- Все приборы подготовлены для импульсного считывания

- Низкая чувствительность к качеству воды

- Точность измерения (намного выше требования законодательства РФ)

- Долгий срок службы (12 лет)

- Устойчивость к удару водой

- Счетчики MTC (холодная вода) сопротивляются в течение короткого времени

Температурные скачки до 50 ° C, метр MTW (горячая вода) до 120 ° C

Для импульсного выхода готовятся счетчики воды MTK-N / MTW-N (он подходит для поэтапной интеграции уже установленных и работающих устройств в единую сеть для удаленного считывания информации).

После установки на подготовленный счетчик импульсной съемной крышки в любое время

Устройства становятся «Импульсами» MTK-I / MTW-I

ОСВХ «НЕПТУН» (Ду 25, 32, 40)

Применение

· Счетчики идеально подходят для установки в качестве общедомовых приборов учета холодной воды

· Цена импульса: 10 литров/импульс

Варианты оснащения:

• стандартное исполнение:

- латунный корпус;

- присоединение резьбовое;

- счетный механизм оснащен МИД-сенсором;

• модификация счетчика с импульсным выходом (ДГ):

- стандартное исполнение;

- датчик герконовый (МИД-сернсор отсутствует);

Достоинства:

• МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
• соответствует метрологическому классу С;
• диапазон температуры измеряемой воды от +5 до 50°C (ОСВХ)/150°C (ОСВУ);
• счетчик воды герметичен и выдерживает максимальное рабочее давление до 1.6МПа;
• латунный корпус;
• длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;
• монтажная длина счетчиков воды моделей ОСВХ/ОСВУ практически не имеет аналогов на рынке; короченное исполнение позволяет монтировать счетчик в стесненных условиях;
• возможность интеграции счетчика в автоматизированную систему сбора данных: счетчик воды оснащен МИД-сенсором, позволяющим устанавливать МИД-Р (см. раздел Системы сбора и управления данными); либо может комплектоваться импульсным выходом (ДГ);
• полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля;
• не требует прокладки электрических сетей – счетчик независим от источников питания;
• высокая перегрузочная способность по расходу и давлению;
• максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями;
• малая потеря давления;
• минимальные затраты на установку и эксплуатацию;
• срок службы 12 лет;
• надежная конструкционная защита от внешнего магнитного воздействия;
• усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;

Технические характеристики:

Счетчики воды крыльчатые универсальные Экомера ЭКО-15, Экомера ЭКО-20, Экомера ЭКО-25, Экомера ЭКО-32, Экомера ЭКО-40, Экомера ЭКО-50



Назначение средства измерений

Счетчики воды крыльчатые  универсальные  Экомера  ЭКО-15,  Экомера  ЭКО-20,  Экомера ЭКО-25, Экомера ЭКО-32, Экомера ЭКО-40, Экомера ЭКО-50 (далее – счетчики) предназначены для измерений объема воды в трубопроводах систем водоснабжения и тепловых сетей систем теплоснабжения на промышленных предприятиях и в жилищно-коммунальном хозяйстве.



Описание средства измерений

Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.

Счётчики состоят из проточной части, в которой расположена крыльчатка, счетного механизма и индикаторного устройства. Вода подается во входной патрубок проточной части счетчика через сетчатый фильтр, поступает на крыльчатку и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты крыльчатки в значение на индикаторном устройстве, выраженное в единицах измерения объема.

Счетчики, предназначенные  для  измерения  объема  воды  с  температурой  в  диапазоне (5 – 90) ^оС имеют наклейку красного цвета или красное зажимное кольцо, счетчики, предназначенные для измерения объема воды с температурой в диапазоне (5 – 40) ^оС имеют наклейку синего цвета или синее зажимное кольцо.

Счетчики имеют диаметры условного прохода (ДУ) (15; 20; 25; 32; 40; 50) мм и метрологи- ческий класс А или В.

Счетчики могут иметь импульсный выход с ценой импульса 1,10,100,1000 дм³/имп. Счетчики соответствуют климатическому исполнению УХЛ 3 по ГОСТ 15150-69. Счетчики выпускаются под торговой маркой «Экомера ЭКО».

Метрологические и технические характеристики:

Наименование характеристики	Значение характеристики
Диаметр условного прохода (ДУ), мм	15	20	25	32	40	50
Минимальный расход Qmin, м3/ч: -   класс В -   класс А	0,03 0,06	0,05 0,1	0,07 0,14	0,12 0,24	0,2 0,4	0,3 0,6
Переходный расход Qt, м3/ч: -   класс В -   класс А	0,12 0,15	0,2 0,25	0,28 0,35	0,48 0,6	0,8 1,0	1,2 1,5
Номинальный расход Qn, м3/ч	1,5	2,5	3,5	6	10	15
Максимальный расход Qmax, м3/ч	3	5	7	12	20	30
Пределы допускаемой относительной погреш- ности при измерении объёма, % в диапазонах: от Qmin до Qt от Qt (включительно) до Qmax	±5 ±2
Цена наименьшего деления индикаторного устройства, м³	0,0001				0,001
Емкость индикаторного устройства, м³	99999				999999
Максимальное рабочее давление, МПа	1,6
Порог чувствительности, м3/ч	0,5·Qmin
Габаритные размеры (длина × ширина × высота), мм, не более	110 (80)× 82× 76	195× 106× 99	260× 190× 120	260× 190× 120	300× 250× 150	300× 280× 180
Масса, кг, не более	0,7	1,5	2,1	2,4	4,3	12
Рабочие условия эксплуатации: -   температура окружающего воздуха, °С -   атмосферное давление, кПа - относительная влажность при температуре 35 °С, %	от 5 до 50 от 84 до 106,7 до 95
Средняя наработка на отказ, ч, не менее: – для счетчиков холодной воды – для счетчиков горячей воды	75000 50000
Средний срок службы, лет, не менее	12

Знак утверждения типа

наносится на титульный лист паспорта типографским способом, а также на лицевую панель счетчика методом флексографии.

Поверка

осуществляется по документу ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методы и средства поверки».

Эталон, применяемый при поверке:

- установка поверочная УПСЖ 150/ВМ1. Диапазон расхода (0,01 – 150) м³/ч. Пределы основной допускаемой погрешности ± 0,25 %.

Сведения о методиках (методах) измерений:

Методика измерений приведена в ГОСТ Р 50601-93.

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия.

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.

ГОСТ 8.156-83 ГСИ. Счетчики холодной воды. Методы и средства поверки.

ТУ 4213-001-09949148-2012 Счетчики воды крыльчатые универсальные Экомера ЭКО. Технические условия.

При осуществлении торговли и товарообменных операций.

МОКРОХОДНЫЙ счетчик воды GERRIDA СВКМ-40ХК с КМЧ (в чугунном корпусе) с ГЛИЦЕРИНОМ

ОСВУ «НЕПТУН» (Ду 25, 32, 40)

Применение

· Счетчики идеально подходят для установки в качестве общедомовых приборов учета холодной и горячей воды

· Цена импульса: 10 литров/импульс

Варианты оснащения

• стандартное исполнение:

- латунный корпус;

- присоединение резьбовое;

- счетный механизм оснащен МИД-сенсором;

• модификация счетчика с импульсным выходом (ДГ):

- стандартное исполнение;

- датчик герконовый (МИД-сенсор отсутствует);

Достоинства

• МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
• соответствует метрологическому классу С;
• диапазон температуры измеряемой воды от +5 до 50°C (ОСВХ)/150°C (ОСВУ);
• счетчик воды герметичен и выдерживает максимальное рабочее давление до 1.6МПа;
• латунный корпус;
• длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;
• монтажная длина счетчиков воды моделей ОСВХ/ОСВУ практически не имеет аналогов на рынке; укороченное исполнение позволяет монтировать счетчик в стесненных условиях;
• возможность интеграции счетчика в автоматизированную систему сбора данных: счетчик воды оснащен МИД-сенсором, позволяющим устанавливать МИД-Р (см. раздел Системы сбора и управления данными); либо может комплектоваться импульсным выходом (ДГ);
• полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля;
• не требует прокладки электрических сетей – счетчик независим от источников питания;
• высокая перегрузочная способность по расходу и давлению;
• максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями;
• малая потеря давления;
• минимальные затраты на установку и эксплуатацию;
• срок службы 12 лет;
• надежная конструкционная защита от внешнего магнитного воздействия;
• усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;

Технические характеристики

Общие внутренние счетчики воды (просто домовые счетчики воды, называемые счетчиком воды в подвале) предназначены для измерения количества холодной и горячей воды, проходящей через трубы среднего диаметра Ду 15 ... Ду 50 мм при рабочем давлении в сети водоснабжения не более 1 , 6 МПа (16 атм.). Они отличаются от одноструйных счетчиков тем, что поток воды разделяется на несколько струй до входа в лопатку рабочего колеса, что позволяет уменьшить погрешности измерения, вызванные турбулентностью потока. Конструктивная особенность (многоструйная) исключает боковой износ колесной оси и распорок, что увеличивает срок службы инструмента.

Счетчики MTK работают в диапазоне температур от 0,1 до 40 ° C (холодная вода)

Счетчики MTW работают в диапазоне температур от 0,1 до 90 ° C (горячая вода)

Счетчик воды для систем отопления MTH - температура до 150 ° C больше в диапазоне: отопительный прибор

Специализация: Групповой учет потребления воды в узлах входа в жилые, общественные и промышленные здания. Счетчики DN20 и DN25 мм очень популярны у отдельных участников.

Диаметр измерителей серии MT: DN15, DN20, DN25, DN32, DN40, DN50

Материал корпуса: латунь, соединения: резьба

Принцип работы: Внутренний счетчик воды измеряет количество оборотов рабочего колеса, которое вращается под действием проточной воды. Поток воды поступает в измерительный корпус  через впускную трубу  с встроенным в него фильтром и через тангенциальные отверстия устройства контроля потока  в измерительную камеру, в которой рабочее колесо вращается на сапфировых подшипниках с установленным на нем магнитом муфта. Вода проходит через измерительную камеру через выпускные отверстия устройства контроля потока в выходной трубе    измерителя. Количество оборотов рабочего колеса пропорционально количеству проточной воды.

Разделение потока на отдельные сопла в многоструйных МТ-метрах обеспечивает более равномерную нагрузку на рабочее колесо и его крепления, что повышает надежность инструментов.

Вращение рабочего колеса передается ведомой части магнитной муфты, установленной в счетчике.  Для дистанционного считывания показаний импульсным генератором, имеющим частоту, пропорциональную количеству потока воды, к одной из стрелок стрелки прикреплен магнит, прохождение которого ниже геркона обеспечивает герметичность контактов тростника. Когда в контуре геркона есть напряжение от внешнего источника, когда контакты в цепи замкнуты, протекает ток, протекающий через внешнее устройство (счетчик импульсов).

   Преимущества серии MT:

- Встроенная антимагнитная защита

- Встроенный фильтр

- Все приборы подготовлены для импульсного считывания

- Низкая чувствительность к качеству воды

- Точность измерения (намного выше требования законодательства РФ)

- Долгий срок службы (12 лет)

- Устойчивость к удару водой

- Счетчики MTC (холодная вода) сопротивляются в течение короткого времени

Температурные скачки до 50 ° C, метр MTW (горячая вода) до 120 ° C

Для импульсного выхода готовятся счетчики воды MTK-N / MTW-N (он подходит для поэтапной интеграции уже установленных и работающих устройств в единую сеть для удаленного считывания информации).

После установки на подготовленный счетчик импульсной съемной крышки в любое время

Устройства становятся «Импульсами» MTK-I / MTW-I

Универсальные счетчики воды GERRIDA СВК-25/32/40/50- это многоструйные сухоходы с резьбовым присоединением, которые  предназначены для учета расхода  воды в системах водоснабжения в соответствии с ГОСТ Р 50601-93. Допустимая рабочая температура воды до 90°С позволяет использовать их одинаково эффективно как для холодной, так и для горячей воды.

Водосчетчики GERRIDA устанавливаются в помещениях с относительной влажностью не более 80% и рекомендованной температурой окружающего воздуха +5+50°С.

Для предотвращения выхода из строя счетчика в результате попадания песка, окалины и других механических частиц, а так же гидравлического удара рекомендуется перед счетчиком установить не только фильтр механической очистки, но и регулятор давления.

Дополнительная комплектация промышленных счетчиков воды GERRIDA импульсным выходом дает возможность использовать дистанционную передачу показаний и применять  в составе узлов учета воды и тепловой энергии.

Все счетчики GERRIDA  сертифицированы на территории РФ и СНГ, имеют антимагнитную защиту и соответствуют техническим условиям ТУ 4213-001-65492540-2010.

Межповерочный интервал составляет 6 лет при работе на горячей воде или холодной воде.

Гарантийный срок хранения счётчика - 18 месяцев со дня изготовления предприятием-изготовителем.

Гарантийный срок эксплуатации счётчика - 36 месяцев со дня введения его в эксплуатацию.

МОКРОХОДНЫЙ счетчик воды GERRIDA СВКМ-20ХК с КМЧ (в латунном корпусе) с ГЛИЦЕРИНОМ

ВСКМ 90 "Атлант" (Ду 25, 32, 40, 50)

Применение

- счетчик воды предназначен для установки в частных коттеджах, многоквартирных домах в качестве общедомового счетчика, и предприятиях со средним расходом воды;

- счетчик воды может применяться для измерений объемов как холодной, так и горячей воды (ВСКМ 90 "Атлант");

- предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 50°(ВСКМ 90 "Атлант"Х) и 120° C (ВСКМ 90 "Атлант") и давлением до 1,6 МПа;

- счетчик с импульсным выходoм может использоваться в составе теплосчетчиков и в тепловых сетях систем теплоснабжения для измерения объема теплоносителя;

- за счет комплектации счетчика датчиком герконовым (ДГ) или МИД-модулем возможна интеграция в автоматизированную систему сбора данных (АСКУЭ);

- Поверка на ХВС на 6 лет, на ГВС 4 года.



Варианты оснащения:

стандартное исполнение:

· окрашенный чугунный корпус красного или синего цвета;

· окрашенный чугунный корпус красного и синего цвета;

· присоединение резьбовое;

модификация счетчика с импульсным выходом (ДГ):

· стандартное исполнение;

· датчик герконовый;
модификация счетчика с температурой рабочей среды до 150^о Цельсия:
  · поставляется по запросу;

Технические характеристики:

ВКМ «РОСИЧ» (Ду 25, 32)

Счетчик крыльчатый мокроходный одноструйный холодной воды.

Применение

Предназначен для установки в частных коттеджах, небольших многоквартирных домах и предприятиях с средним расходом воды;

Может быть установлен в помещениях с повышенной влажностью, а также затапливаемых колодцах;

Предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 40° C и давлением до 1,6 МПа;

ВКМ «РОСИЧ» ДГ может быть интегрирован в автоматизированную систему сбора данных(АСКУЭ).

Варианты оснащения:

стандартное исполнение:

- латунный корпус;

- присоединение резьбовое;

- окрашенный корпус синего цвета;



модификация счетчика с импульсным выходом (ДГ):

- латунный корпус;

- присоединение резьбовое;

- окрашенный корпус синего цвета;

- датчик герконовый;

Достоинства

- Счетчик воды работает в затапливаемых помещениях и колодцах;

- Мокроходный счетчик воды не имеет разделения на «сухую» и «мокрую» часть, прямая передача вращения крыльчатки в счетный механизм без использования магнитной муфты обеспечивает высокую чувствительность счетчика, особенно в области малых расходов;

- Счетный механизм заполнен техническим глицерином, что позволяет индикаторному табло всегда оставаться чистым для комфортного снятия показаний;

- Латунный корпус;

- Возможность интеграции счетчика в автоматизированную систему сбора данных (АСКУЭ) в комплектации счетчика воды импульсным выходом (ДГ);

- Счетчик воды герметичен и выдерживает максимальное рабочее давление до 1.6МПа;

- СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68;

- Высокая точность снятия показаний, близка к метрологическому классу С;

- Может быть оснащен герконовым датчиком импульсов (ДГ), что позволяет снимать показания с помощью выносного индикатора;

- Полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля;

- Не требует прокладки электрических сетей – счетчик независим от источников питания;

- Счетный механизм закрыт толстым поликарбонатным стеклом;

- Бесшумная работа счетчика воды;

- Оснащён защитной крышкой;

- Счетчик неприхотлив к условиям эксплуатации;

- МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ.

Точность

Конструкция одноструйных счетчиков простая и надежная. Это обеспечивает высокую точность измерений на протяжении всего срока службы прибора.

На работоспособность счетчика ВКМ «РОСИЧ» не влияют внешние магнитные поля. Между счетным механизмом счетчика и крыльчаткой – надежная механическая передача.

Вращение крыльчатки напрямую передается на счетный механизм, что обеспечивает повышенную точность показаний.

Счетный механизм заполнен глицерином, который защищает от содержащихся в воде примесей. ВКМ «РОСИЧ» имеет повышенную стойкость к коррозии. В конструкции присутствует специальное стекло с высокой устойчивостью к давлению и к внешнему воздействию.



Считывание показаний

Счетчик имеет индикаторное устройство с роликовыми барабанчиками. Счетный механизм обеспечивает отображение показаний в м³ и его долях. Специальный состав высококачественной краски, нанесенной на них, позволяет долго и комфортно работать с показаниями счетчика. Счётный механизм заполнен глицерином, с помощью свойств которого счетный механизм защищен от проникновения воды и загрязнений. Прибор выпускается в модификации с дистанционным съемом показаний – ВКМ «РОСИЧ» ДГ. Для дистанционной передачи данных используется герконовый датчик. Модификация, оборудованная датчиком геркона, позволяет устанавливать счетчик в местах, где затруднено визуальное снятия показаний с счетного механизма, а также позволяет подключать к системам АСКУЭ.



Принцип работы

Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм механически - через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют). Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.



Комплектация: счетчик воды; паспорт; комплект присоединительных частей; герконовый датчик – для модификации ДГ.

Технические характеристики

ВСКМ 90 (Ду 25, 32, 40, 50)

Счетчик крыльчатый многоструйный холодной и горячей воды

Применение

Счетчик воды предназначен для установки в частных коттеджах, многоквартирных домах в качестве общедомового счетчика, и предприятиях со средним расходом воды;

Универсальный счетчик воды может применяться для измерений объемов как холодной, так и горячей воды;

Предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 120° C и давлением до 1,6 МПа;

Счетчик с импульсным выходoм может использоваться в составе теплосчетчиков и в тепловых сетях систем теплоснабжения для измерения объема теплоносителя;

За счет комплектации счетчика датчиком герконовым (ДГ) или МИД-модулем возможна интеграция автоматизированную систему сбора данных (АСКУЭ);

Может быть установлен в помещениях с повышенной влажностью, а также затапливаемых колодцах.



Варианты оснащения

Стандартное исполнение:

Окрашенный чугунный корпус красного цвета;

Присоединение резьбовое;

Счетный механизм оснащен МИД-сенсором;

Корпус счетного механизма подготовлен для установки МИД;

Модификация счетчика с импульсным выходом (ДГ):

Стандартное исполнение;

Датчик герконовый (МИД-сенсор отсутствует);

Фланцевое исполнение для ВСКМ 90 50Ф:

Стандартное исполнение;

Соединительные части – фланцевые.

Достоинства

 - МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;

- СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68;

- счетчик воды является многоструйным, за счет расположения крыльчатки в чаше с коаксиальными отверстиями, эта конструкция является высоконадежной, особенно в условиях резких перепадов давления и расхода;

- длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;

- полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля;

- уникальное исполнение счетчика воды Ду 50 - резьбовой и фланцевый (ВСКМ 90 "Атлант" 50Ф);

- сохранение заявленных метрологических характеристик на протяжении всего срока службы даже при работе в неблагоприятных условиях;

- не требует прокладки электрических сетей –счетчик независим от источников питания;

- высокая перегрузочная способность по расходу и давлению;

- для удобства снятия показаний счетный механизм вращается на 350 градусов;

- малая потеря давления;

- минимальные затраты на установку и эксплуатацию;

- надежная конструкционная защита от внешнего магнитного воздействия;

- усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;

- срок службы не менее 12 лет.

Точность

Многоструйная конструкция является высоконадежной. Крыльчатка находится в защитной чаше, которая разделяет поток на несколько струй, что выравнивает нагрузку на ось крыльчатки, тем самым обеспечивая наилучшую точность показаний, защиту от гидроудара. Все это влияет на долгосрочную корректную работу приборов.

Считывание показаний

Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 350 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Кроме того, прибор имеет специальный стрелочный металлический указатель «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика). Кроме того, счетчик может до оснащаться импульсным датчиком (ДГ).



Принцип работы

Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм через магнитную связь. Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.



Комплектация

- счетчик воды;

- паспорт;

- комплект присоединительных частей;

- комплект уплотнительных прокладок для фланцевого исполнения;

- герконовый датчик – для модификации ДГ.

Технические характеристики
